Аппаратура навигационная потребителей КНС GPS Garmin, ГРСИ 68656-17
Номер госреестра:
68656-17
Наименование СИ:
Аппаратура навигационная потребителей КНС GPS
Обозначение типа:
Garmin
Производитель:
Фирма "Garmin International, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 27 шт. с зав.№ 471022454, 471048634, 471050032, 471050153, 471051782, 471051783, 471051785, 471051789, 471051797, 471054218, 471054222 … 471054226, 471054228 … 471054231, 471057385, 471057410, 471057414, 471057417, 471057418, 471057425, 471057433, 471057445
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67266
об утверждении типа средств измерений
Лист № 1 Trial
листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура навигационная потребителей КНС GPS Garmin
Назначение средства измерений
Аппаратура навигационная потребителей КНС GPS Garmin (далее - Аппаратура)
предназначена для измерений геодезических координат (широты и долготы) по сигналам
навигационных космических аппаратов космических навигационных систем (далее - КНС)
ГЛОНАСС и GPS.
Описание средства измерений
Принцип действия Аппаратуры основан на параллельном приеме и обработке
измерительными каналами спутниковых навигационных сигналов КНС. Измерительные каналы
используются для слежения по коду за сигналами КНС на частоте L1. Хранение результатов
измерений производится во внутреннюю память аппаратуры.
Конструктивно аппаратура выполнена в едином корпусе, включающем в себя приемник
сигналов КНС и антенну. На передней панели расположен жидкокристаллический дисплей для
отображения информации и результатов измерений, а также кнопка-джойстик для управления
аппаратурой. На задней панели расположены отсек для элементов питания и порт mini-USB для
передачи результатов измерений на ПЭВМ. На боковых панелях расположены кнопки включения,
масштабирования изображения, вызова меню и отмены предыдущей операции. Питание
аппаратуры осуществляется от двух элементов питания AA.

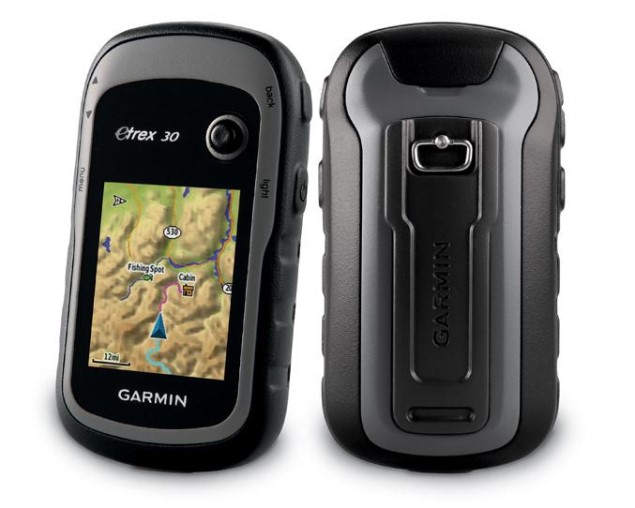

Общий вид Аппаратуры представлен на рисунке 1.
Рисунок 1 - Общий вид Аппаратуры
Программное обеспечение
Программное обеспечение аппаратуры прошито в памяти аппаратуры и обеспечивает
функционирование аппаратуры. Получение идентификационных данных без нарушения
целостности аппаратуры невозможно.
Уровень защиты программного обеспечения по Р 50.2.077-2014 - высокий.
Лист № 2
Всего листов 4
отсутствует
Значение
eTrex 30x
Не ниже 1.1
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма ис-
полняемого кода)
Алгоритм вычисления цифрового идентификатора
-
Метрологические и технические характеристики
±15
Значение
От 0 до 60
Таблица 2 - Метрологические характеристики Аппаратуры
Наименование характеристики
Диапазон измерений координат, км
Пределы допускаемой абсолютной погрешности определения координат
при доверительной вероятности 0,95 по сигналам ГЛОНАСС/GPS в плане,
м
Значение
3
105
55
35
0,15
Таблица 3 - Основные технические характеристики Аппаратуры
Наименование характеристики
Напряжение питания от источника постоянного тока, В
Габаритные размеры, мм, не более
- длина
- ширина
- высота
Масса, кг, не более
Условияэксплуатации:
- температура окружающего воздуха,
°
С
от -20 до + 70
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность Аппаратуры
Наименование
Обозначение
Аппаратура навигационная потребителей
КНС GPS Garmin
Garmin eTrex 30x
Кол.
27,
Заводские номера
471054222
471054223
471054225
471054229
471054231
471057418
471051789
471051797
471051785
471057414
471057433
471057425
471057385
Лист № 3
Всего листов 4
Наименование
Обозначение
Аппаратура навигационная потребителей
КНС GPS Garmin
Garmin eTrex 30x
Методика поверки
Руководство пользователя
ЦЛАТ.443350.001.МП
-
Кол.
471057445
471050032
471048634
471022454
471054218
471054226
471054230
471054224
471054228
471051783
471051782
471057417
471057410
471050153
1
1
Поверка
осуществляется по документу ЦЛАТ.443350.001.МП «Аппаратура навигационная потребителей
КНС GPS Garmin. Методика поверки», утвержденному ФГУП «СНИИМ» 03 июля 2017 г.
Основные средства поверки:
Рабочий эталон единицы длины 2 разряда в диапазоне значений от 1 до 60 км по
ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная
поверочная схема для координатно-временных средств измерений».
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к аппаратуре навигационной
потребителей КНС GPS Garmin
ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для координатно-временных средств измерений»
Изготовитель
Фирма «Garmin International, Inc. », США
Юридический (почтовый адрес) 1200 E. 151st St.Olathe, KS 66062-3426 (Kansas City Metro
Area)
Телефон: (913) 397-8200; Факс: (913) 397-8282,
Web-сайт: Garmin.com
E-mail:
Заявитель
Федеральное государственное бюджетное учреждение «Trial лабораторного анализа и
технических измерений по Сибирскому федеральному округу» (ФГБУ «ЦЛАТИ по СФО»)
Адрес юридический/фактический: 630099, г. Новосибирск, ул. Романова, 28
Адрес почтовый: 630099, г. Новосибирск, ул. Романова, 28
ИНН 5403167763
Лист № 4
Всего листов 4
Испытательный центр
Федеральное государственное унитарное предприятие «Сибирский государственный
ордена Трудового Красного Знамени научно-исследовательский институт метрологии»
(ФГУП «СНИИМ»)
Юридический адрес: Россия, 630004, г. Новосибирск, пр. Димитрова, 4
Тел. (383)210-08-14, факс (383) 210-13-60
E-mail:
Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
