Номер госреестра:
68655-17
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТДУ-220
Производитель:
ПО "Уралэлектроаппарат", г.Екатеринбург (Свердловск)
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 6 шт. с зав.№ 143-1, 143-2, 143-3, 144-1, 144-2, 144-3 (изготовлены в 1964 г.)
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67264
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТДУ-220
Назначение средства измерений
Трансформаторы тока ТДУ-220 (далее - трансформаторы тока) изготовлены 1964 г.,
предназначены для передачи сигнала измерительной информации приборам измерения,
защиты, автоматики, сигнализации и управления в электрических цепях переменного тока
частотой 50 Гц.
Описание средства измерений
Принцип действия трансформаторов тока основан на законе электромагнитной
индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток
в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный
первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод
с вторичной обмоткой. В качестве первичной обмотки используется шина или кабель. Выводы
вторичной обмотки расположены на корпусе трансформатора.
Общий вид трансформаторов тока приведен на рисунке 1.

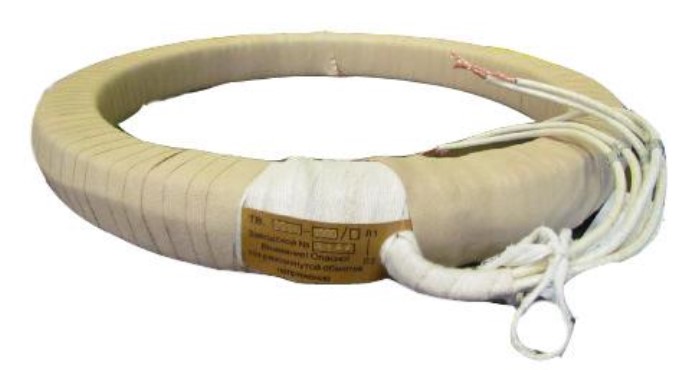

Рисунок 1 - Общий вид трансформаторов тока
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
252
0,5
30
Значение
143-1, 143-2, 143-3, 144-1, 144-2, 144-3
220
1000
5
50
Таблица 1 - Метрологические характеристики
Наименование характеристики
Заводской номер
Номинальное напряжение, кВ
Наибольшее рабочее
напряжение, кВ
Номинальный первичный ток, А
Номинальный вторичный ток, А
Номинальная частота, Гц
Класс точности вторичных обмоток для
измерений и учета
Номинальная вторичная
нагрузка, В∙А с коэффициентом
мощности cos φ = 0,8
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
НаименованиеОбозначение
Трансформатор токаТДУ-220
Паспорт ТДУ-220 -
Количество
6 шт.
6 экз.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный
номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном
фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном
фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТДУ-220
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Лист № 3
Всего листов 3
Изготовитель
ПО «Уралэлектроаппарат» (изготовлены в 1964 г.)
Адрес: 620024, г. Свердловск, ул. Новинская, д. 13
Заявитель
Обществосограниченнойответственностью«Инженерныйцентр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
Телефон (факс): +7 (495) 620-08-38, +7 (495) 620-08-48
Web-сайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект д.31
Телефон: +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
