ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители коэффициента трансформации серии TTR
- измерители)
измерительных
Назначение средства измерений
ИзмерителикоэффициентатрансформациисерииTTR(далее
предназначены для измерения коэффициента трансформации силовых и
трансформаторов напряжения и тока на месте их эксплуатации.
Описание средства измерений
Измерители представляют собой переносные цифровые измерительные приборы.
Аналоговые сигналы преобразуются приборами в цифровую форму с помощью АЦП,
обрабатываются и отображаются в виде результатов измерений на жидкокристаллическом (ЖК)
дисплее. Результаты измерений могут быть сохранены во внутренней памяти прибора,
распечатаны на внешнем принтере или переданы на внешний компьютер через интерфейсы
связи RS232, USB, Ethernet. Управление процессами измерений осуществляется встроенным
микропроцессором.
Принцип действия измерителей основан на одновременном измерении напряжений на
входе и выходе трансформатора. Измеритель подает напряжение от внутреннего источника на
входпроверяемоготрансформатора(первичнуюобмотку)иизмеряетнапряжение,
индуктируемое на его выходе (на вторичной обмотке). Отношение напряжений прямо
пропорционально коэффициенту трансформации. Кроме этого приборы измеряют силу
испытательного тока (тока возбуждения), угол сдвига фаз напряжений первичной и вторичной
обмоток,электрическоесопротивлениепостоянномутоку(сопротивлениеобмоток),
определяют полярность обмоток.
Измерители изготавливаются в виде следующих модификаций: TTR25, TTR100,
TTR300, TTR310, TTR330. Модификации имеют одинаковый принцип действия и отличаются
между собой функциональностью, интерфейсами связи, габаритными размерами, массой.
Отличия модификаций приведены в таблице 1.
Измерители TTR25, TTR100 предназначены для тестирования однофазных и
трехфазных трансформаторов (последовательно по одной фазе). Измерители TTR300, TTR310,
TTR330 предназначены для тестирования однофазных и трехфазных трансформаторов
(одновременно по всем фазам).
Модификация TTR300 не имеет собственного ЖК-дисплея и функционирует под
управлением внешнего персонального компьютера с предустановленным программным
обеспечением PowerDB Lite.
Основные узлы измерителей: источник напряжения переменного тока, источник силы
постоянного тока, устройство измерения напряжения переменного (постоянного) тока, АЦП,
микропроцессор, ЖК-дисплей, клавиатура (кроме модификации TTR300), источник питания.
Общий вид измерителей представлен на рисунках 1 - 5.
Конструктивно измерители TTR25, TTR100 выполнены в корпусе из пластика.
На верхней торцевой панели расположены разъемы. На лицевой панели расположены
ЖК-дисплей и клавиатура.
Конструктивно измерители TTR300, TTR310, TTR330 выполнены в корпусах из
полипропилена в виде кейса с откидной крышкой и ручкой для переноски. Все разъемы, гнезда,
клеммы, органы управления, индикации размещены на лицевых панелях.
Измерители относятся к ремонтируемым и восстанавливаемым изделиям.
Для предотвращения несанкционированного доступа к внутренним частям прибора
осуществляется пломбировка корпуса специальными наклейками, при повреждении которых
остается несмываемый след. Знак поверки наносится на лицевую панель корпуса.
Лист № 2
Всего листов 8
Рисунок 1 - Общий вид измерителей TTR25

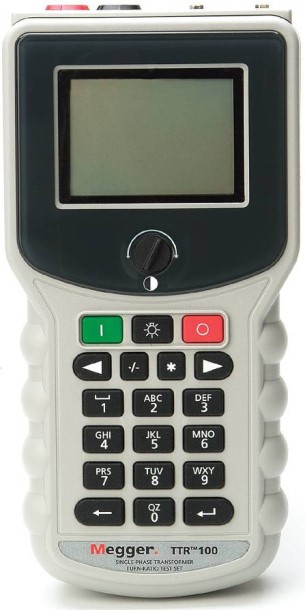

Рисунок 2 - Общий вид измерителей TTR100
Лист № 3
Всего листов 8
Рисунок 3 - Общий вид измерителей TTR300
Рисунок 4 - Общий вид измерителей TTR310
Место нанесения
знака поверки
Место пломбирования
Лист № 4
Всего листов 8

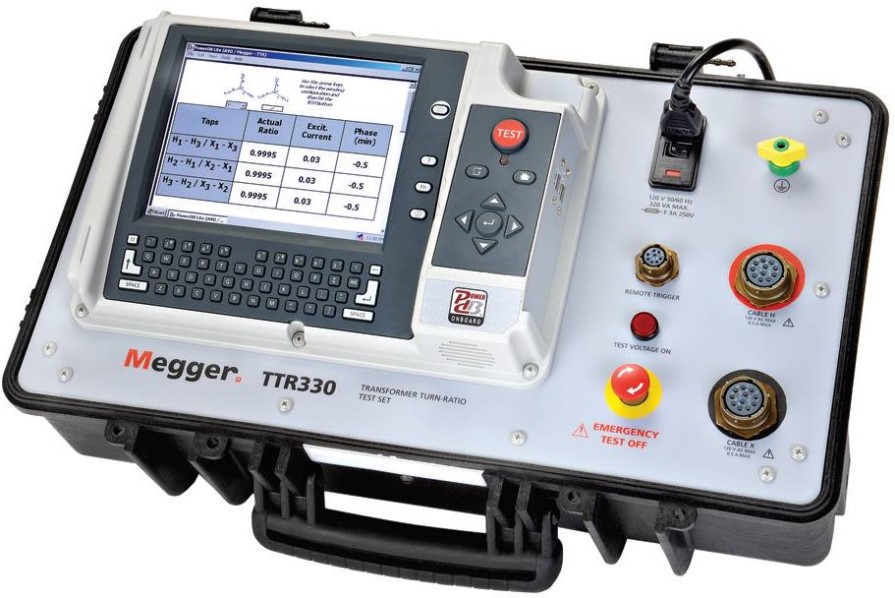

Рисунок 5 - Общий вид измерителей TTR330
Программное обеспечение
Измерителиимеютвстроенноеивнешнеепрограммноеобеспечение(ПО).
Их характеристики приведены в таблице 1.
ВстроенноеПО(микропрограмма)-внутренняяпрограммамикропроцессора
дляобеспечения нормальногофункционированияприбора,управленияинтерфейсом.
Оно реализовано аппаратно и является метрологически значимым. Метрологические
характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в
защищенную от записи память микропроцессора приборов предприятием-изготовителем и
недоступна для потребителя.
Внешнее ПО (PowerDB Lite) применяется для связи с компьютером через интерфейсы
связи. Оно представляет собой программу, позволяющую сохранять установки и параметры
измерений; проводить оценку, анализ и сравнение результатов измерений; распечатывать
отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не
является метрологически значимым.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Значение
-
Не ниже 1.0
-
Лист № 5
Всего листов 8
Метрологические и технические характеристики
Да
TTR330
ДаДаДаДа
НетДо 200НетДо 200
Таблица 2 - Функциональные характеристики измерителей
Наименование характеристикиЗначение для модификаций
TTR25 TTR100TTR300TTR310
Измерение коэффициента
трансформации
Измерение тока возбужденияДаДаДаДа
Измерение угла фазового сдвига НетДаДаДа
Измерение сопротивления обмоток НетДа Нет Нет
Определение полярности обмотокДаДаДаДа
Печать данных на внешнем принтере Нет RS232 Нет RS232
Сохранение результатов измерений
во встроенной памяти
Передача данных на ПКНетRS232RS232RS232
Питание от сетиНет Да Да Да
Питание от батарей (аккумуляторов) Да Да Нет Нет
Да
Да
Нет
Да
USB
До 100
тыс.
Ethernet
Да
Нет
±(0,05∙I+0,5)
Значение
0,5; 1,5; 8
от 0,8 до 20000
±0,2
±0,25
±0,3
от 0 до 100
Таблица 3 - Метрологические характеристики измерителей TTR25
Наименование характеристики
Испытательное напряжение переменного тока частотой 55 Гц, В
Диапазон измерений коэффициента трансформации К
Т
Пределы допускаемой относительной погрешности измерений
коэффициента трансформации, %, в диапазонах
от 0,8 до 4000
от 4001 до 10000
от 10001 до 20000
Диапазон измерений силы переменного тока (тока возбуждения), мА
Пределы допускаемой абсолютной погрешности измерений силы
переменного тока (тока возбуждения), мА
где I - измеренное значение силы тока, мА
±(0,05∙I+0,5)
±0,09
Значение
1,5; 8
от 5 до 2200
от 0,8 до 20000
±0,2
±0,25
±0,3
от 0 до 100
±90
Таблица 4 - Метрологические характеристики измерителей TTR100
Наименование характеристики
Испытательное напряжение переменного тока частотой 55 Гц, В
Диапазон измерений коэффициента трансформации К
Т
- при испытательном напряжении 1,5 В
- при испытательном напряжении 8 В
Пределы допускаемой относительной погрешности измерений
коэффициента трансформации, %, в диапазонах
от 0,8 до 4000
от 4001 до 10000
от 10001 до 20000
Диапазон измерений силы переменного тока (тока возбуждения), мА
Пределы допускаемой абсолютной погрешности измерений силы
переменного тока (тока возбуждения), мА
Диапазон измерений угла фазового сдвига, градусов
Пределы допускаемой абсолютной погрешности измерений угла
фазового сдвига, градусов
Лист № 6
Всего листов 8
от 0 до 2000
Значение
±(0,1∙R+0,0005)
±(0,1∙R+0,001)
±(0,1∙R+1 е.м.р.)
Наименование характеристики
Диапазон измерений электрического сопротивления постоянного
тока, Ом
Пределы допускаемой абсолютной погрешности измерений
сопротивления постоянного тока, Ом, в диапазонах
от 0,00010 до 0,00999
от 0,01 до 9,99
от 10 до 2000
где I - измеренное значение силы тока, мА;
R - измеренное значение сопротивления постоянного тока, Ом;
е.м.р. - единица младшего разряда
от 2001 до 4000
от 2001 до 4000
от 2001 до 4000
±0,1
±0,25
±0,35
-
-
-
±0,1
±0,15
-
±0,3
±0,35
-
±0,1
±0,15
-
±0,25
-
±0,3
±(0,02∙I+1 е.м.р.)
±90
±0,05
Таблица 5 - Метрологические характеристики измерителей TTR300, TTR310, TTR330
Наименование характеристикиЗначение
Испытательное напряжение
переменного тока частотой 55 Гц,8; 40; 80
В
При испытательном напряжении
8 В40 В80 В
Диапазон измерений
от 0,8 до 2000 от 0,8 до 2000 от 0,8 до 2000
коэффициента трансформации К
Т
от 4001 до 8000 от 4001 до 10000 от 4001 до 10000
от 10001 до от 10001 до
25000 45000
Пределы допускаемойПри испытательном напряжении
относительной погрешности 8 В
40 В80 В
измерений коэффициента
трансформации, %,
в диапазонах
от 0,8 до 2000
от 2001 до 4000
от 4001 до 8000
от 4001 до 10000
от 10001 до 25000
от 10001 до 45000
Диапазон измерений силы
переменного тока (токаот 0 до 500
возбуждения), мА
Пределы допускаемой
абсолютной погрешности
измерений силы переменного тока
(тока возбуждения), мА
Диапазон измерений угла
фазового сдвига, градусов
Пределы допускаемой
абсолютной погрешности
измерений угла фазового сдвига,
градусов
где I - измеренное значение силы тока, мА;
е.м.р. - единица младшего разряда
Лист № 7
Всего листов 8
Габаритныеразмер
Таблица 6 - Основные технические характеристики
Наименование характеристикиЗначение для модификаций
TTR25TTR100TTR300, TTR310, TTR330
Параметры электрического
питания:
- напряжение переменного тока, В-от 100 до 250от 216 до 264
- частота переменного тока, Гц- 50/60 50
- напряжение постоянного тока, В93,6-
(длина×ширина×высота)
ы,мм,
240×115×50 547×330×216
TTR300 - 10,8
Масса, кг1,33,3TTR310 - 11,3
TTR330 - 12,7
Рабочие условия применения:
- температура окружающего
воздуха,
°
С
от -20 до +55от -5 до +50
- относительная влажность воздуха,
%
до 90до 90
Знак утверждения типа
наносится методом наклейки на лицевую панель приборов и типографским способом на
титульный лист руководства по эксплуатации.
Комплектность средства измерений
Таблица 7 - Комплектность средства измерений
НаименованиеОбозначениеКоличество
Для модификаций TTR25, TTR100
Измеритель (модификация по заказу)
Измерительные кабели
Руководство по эксплуатации
Методика поверки
- 1 шт.
2007-713-6 1 к-т
- 1 экз.
МП 206.1-206-20161 экз.
Для модификаций TTR300, TTR310, TTR330
Измеритель (модификация по заказу)
Сумка для переноски кабелей
Измерительные кабели
Кабель питания
Программное обеспечение на CD-диске
Кабель RS232
Кабель Ethernet
Руководство по эксплуатации
Методика поверки
- 1 шт.
2005-265 1 шт.
- 1 к-т
17032-13 1 шт.
PowerDB Lite 1 шт.
CA-RS232 1 шт.
36798 1 шт.
-1 экз.
МП 206.1-206-20161 экз.
Поверка
осуществляется по документу МП 206.1-206-2016 «Измерители коэффициента трансформации
серии TTR. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.11.2016 г.
Основные средства поверки: трансформатор тока измерительный лабораторный
ТТИ-5000.5(рег.№27007-04);вольтметруниверсальныйцифровойGDM-78255A
(рег. № 38428-08); катушка электрического сопротивления Р310 (рег. № 1162-58).
Лист № 8
Всего листов 8
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к измерителям коэффициента
трансформации серии TTR
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока,
сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений
переменного электрического напряжения до 1000 В в диапазоне частот от 1∙10
-2
- 2∙10
9
Гц
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений
силы переменного электрического тока от 1∙10
-8
до 100 А в диапазоне частот от 1∙10
-1
до 1∙10
6
Гц
Приказ Федерального агентства по техническому регулированию и метрологии
от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств
измерений электрического сопротивления»
Изготовитель
Фирма «Megger Ltd.», Великобритания
Адрес: Archcliffe Road, Dover CT17 9EN, Kent, England
Телефон/факс: +44 (0) 1304 502101 / +44 (0) 1304 207342
Web-сайт:
Заявитель
Акционерное общество «ПЕРГАМ-ИНЖИНИРИНГ» (АО «ПЕРГАМ-ИНЖИНИРИНГ»)
Адрес: 129085, г. Москва, проезд Ольминского, д. 3А, стр. 3, офис 801
Телефон/факс: +7 (495) 775-75-25 / +7 (495) 616-66-14
Web-сайт:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
E-Mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
