Приложение к свидетельству № 65143
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерений параметров технологического оборудования 373УК09
Назначение средства измерений
Система измерений параметров технологического оборудования 373УК09 (далее -
система) предназначена для измерений напряжения постоянного и переменного тока, силы
постоянного тока, относительного напряжения, а также для регистрации, контроля и отображения
результатов измерений и расчётных величин.
Описание средства измерений
Принцип действия системы основан на приёме от первичных преобразователей (ПП),
не входящих в ее состав, сигналов о значениях измеряемых (контролируемых) параметров,
их преобразовании (при необходимости) в унифицированные сигналы, преобразовании этих
сигналов в цифровой код, передаче преобразованных сигналов посредством сети Ehternet
на рабочие станции обработки информации и отображения измеряемых (контролируемых)
параметров в виде цифровых значений физических величин измеряемых параметров
в единицах измерения.
Конструктивно система выполнена в виде совокупности компонентов (модулей,
блоков), каждый из которых выполняет одну из функций, предусмотренных процессом
измерений. Компоненты системы расположены в комплексе измерений и регистрации
и комплексе обработки информации и управления.
Комплекс измерений и регистрации состоит из шкафа приборного, в котором установ-
лены комплекс измерительный магистрально-модульный MIC-236 с измерительными модулями
MR-114C1, MR-202, MR-114, MR212, модуль синхронизации МЕ-020/220 RS485, источник
бесперебойного питания, шкафа кроссировочного соединительного, в котором установлены
блоки взрывозащиты МЕ-900 с модулями взрывозащиты МЕ-903 (МЕ-905) и комплекта ЗИП.
Блоки взрывозащиты МЕ-900 обеспечивают уровень и вид взрывозащиты [Exia] IIC.
Комплекс обработки информации и управления состоит из двух рабочих станций
обработки информации, шкафа БЛИЖ.408320.136.064.
Соединение аппаратуры между комплексами проведено с помощью оптоволоконного
кабеля.
Функционально в состав системы входят измерительные каналы (ИК):
- силы постоянного тока, соответствующей значениям абсолютного давления
газообразных сред (ИК № 1);
- относительного напряжения, соответствующего значениям абсолютного давления
газообразных сред (ИК № 2);
- напряжения переменного тока, соответствующего значениям акустического давления
(ИК № 3);
- напряжения постоянного тока, соответствующего значениям температуры (ИК № 4).
Фотографии внешнего вида составных частей системы представлены на рисунках 1-6.
Защита от несанкционированного доступа к компонентам ИК системы предусмотрена:
- для рабочих станций обработки информации, в виде наклейки, внешний вид которой
представлен на рисунке 7;
- для оборудования, установленного в шкафу приборном БЛИЖ.408310.002.039, шкафу
кроссировочном соединительном БЛИЖ.408320.151.008, шкафу БЛИЖ.408320.136.064 и для
блока коммутации испытательных воздействий БЛИЖ.403530.004.001 из комплекта ЗИП в виде
замка на дверце шкафа (блока), запираемого ключом (рисунки 8-10) соответственно.
Лист № 2
Всего листов 7

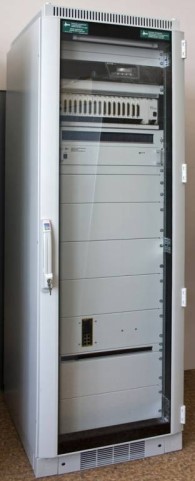

Рисунок 1 - Внешний вид шкафа
приборного БЛИЖ.408310.002.039
Рисунок 3 - Внешний вид рабочей станции
обработки информации БЛИЖ.401350.014.046
Рисунок 4 - Внешний вид шкафа
БЛИЖ.408320.136.064
Рисунок 5 - Внешний вид блока коммутации
испытательных воздействий
БЛИЖ.403530.004.001 из комплекта ЗИП
(блок закрыт)
Рисунок 6 - Внешний вид блока коммутации
испытательных воздействий
БЛИЖ.403530.004.001 из комплекта ЗИП
(блок открыт)
Рисунок 2 - Внешний вид шкафа
кроссировочного соединительного
БЛИЖ.408320.151.008
Места нанесения знака утверждения типа
Лист № 3
Всего листов 7
Рисунок 7 - Внешний вид наклейки - защита от
несанкционированного доступа
Рисунок 8 - Внешний вид замка шкафа
приборного БЛИЖ.408310.002.039
Рисунок 9 - Внешний вид замка шкафа
кроссировочного соединительного
БЛИЖ.408320.151.008
Рисунок 10 - Внешний вид замка шкафа
БЛИЖ.408320.136.064 и блока коммутации
испытательных воздействий
БЛИЖ.403530.004.001
Программное обеспечение
Программное обеспечение (ПО) включает общее и специальное ПО.
В состав общего ПО входит операционная система Windows 7 Pro.
В состав специального ПО входит «Recorder» - программа управления комплексом
MIC. В программе управления комплексом MIC метрологически значимой частью специального
ПО «Recorder» является метрологический модуль scales.dll.
Метрологически значимая часть ПО и измеренные данные системы достаточно защище-
ны с помощью специальных средств защиты от непреднамеренных и преднамеренных измене-
ний. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«высокий» по Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОMERA Recorder (scales.dll)
Номер версии (идентификационный номер) ПО 1.0.0.8
Цифровой идентификатор ПО 24CBC163
Алгоритм вычисления цифрового идентификатора ПО
CRC32
Лист № 4
Всего листов 7
Метрологические и технические характеристики
приведены в таблицах 2 - 7.
Таблица 2 - Метрологические характеристики ИК № 1 системы
Кол-во
ИК
ДиапазонДиапазон
Наименованиеизмерений индикации
параметра ИК значений входного контролируемого
сигналапараметра
Пределы
Допускаемой
относительной
погрешности
измерений
Сила постоянного тока,23от 4 до 20 мА
соответствующая зна-
чениям абсолютного
давления газообразных
сред в диапазоне пре-
образований ПП типа
DMP 331
от 0 до 1,0 МПа±1,5 %
от диапазона
измерений
Таблица 3 - Метрологические характеристики ИК № 2 системы
Кол-во
ИК
ДиапазонДиапазон
Наименованиеизмерений индикации
параметра ИК значений входного контролируемого
сигналапараметра
Пределы
Допускаемой
относительной
погрешности
измерений
Относительное напря-9от 0 до 1,35 мВ/Вот 0 до 250 кПа
жение, соответствую-
щее значениям абсо-
лютного давления газо-
образных сред в диапа-
зоне преобразований
ПП типа ДАВ 068
±1,5 % от
верхнего
предела
Таблица 4 - Метрологические характеристики ИК № 3 системы
Кол-во
ИК
ДиапазонДиапазон
Наименованиеизмерений индикации
параметра ИК значений входного контролируемого па-
сигналараметра
Пределы
допускаемой
относительной
погрешности
измерений
±8 %
от измеряемой
величины
на частоте
1000 Гц
Напряжение перемен-
ного тока, соответст-
вующее значениям аку-
стического давления в
частотном диапазоне от
32 до 8000 Гц
в диапазоне преобразо-
ваний ПП типа
ДХС 514
9от 4,978 мВ до 4,967 Вот 125 до 185 дБ
(от 35,56 до 35480 Па)
неравномер-
ность АЧХ
±12 %
Лист № 5
Всего листов 7
Диапазон
Диапазон
Таблица 5 - Метрологические характеристики ИК № 4 системы
НаименованиеКол-во
параметра ИКИК
измеренийиндикации
значений входного контролируемого
сигналапараметра
Пределы
допускаемой
относительной-
погрешности
измерений
от 0 до 45,119 мВ
от 0 до +1100 °С
(от 273 до 1373 К)
±0,4 % от верх-
него предела
Напряжение постоян-30
ного тока, соответст-
вующее значениям
температуры поверхно-
стей конструкции в
диапазоне преобразо-
ваний ПП типа К
(ТХА)
Напряжение постоян-26
ного тока, соответст-
вующее значениям
температуры газооб-
разных сред в диапазо-
не преобразований ПП
типа А-1 (ТВР)
от 0 до 28,66 мВ
от 0 до +1950 °С
(от 273 до 2223 К)
±0,45 %
от верхнего
предела
Значение
220±22
50±1
5500
1000×1800×400
1000×1800×400
380×421×220
480×88×387
850×2000×500
50
90
8
12
10
Таблица 6 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В∙А, не более
Габаритные размеры основных составных частей системы (ширина
´
высо-
та
´
глубина), мм, не более:
- шкаф кроссировочный соединительный БЛИЖ.408320.151.008
- шкаф приборный БЛИЖ.408310.002.039
- шкаф БЛИЖ.408320.136.064
- рабочая станция обработки информации БЛИЖ.401350.014.046
- комплект ЗИП БЛИЖ.402490.015.029
Масса составных частей системы, кг, не более:
- шкаф кроссировочный соединительный БЛИЖ.408320.151.008
- шкаф приборный БЛИЖ.408310.002.039
- шкаф БЛИЖ.408320.136.064
- рабочая станция обработки информации БЛИЖ.401350.014.046
- комплект ЗИП БЛИЖ.402490.015.029
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
от +15 до +35
от 30 до 80
от 84 до 106
Знак утверждения типа
наносится типографским способом на титульный лист формуляра «Система измерений
параметров технологического оборудования 373УК09. БЛИЖ.401200.100.432 ФО» и на верхний
левый угол шкафа приборного БЛИЖ.408310.002.039 в виде наклейки.
Лист № 6
Всего листов 7
Комплектность средства измерений
Поверка
осуществляется по документу БЛИЖ.401201.100.432 МП «Инструкция. Система измерений
параметров технологического оборудования 373УК09. Методика поверки», утвержденному
ООО «КИА» 16.09.2016 г.
Основные средства поверки:
- калибратор процессов многофункциональный Fluke 725 (рег. № 52221-12);
- мультиметр-мегаомметр цифровой Fluke 1587 (рег. № 33752-12);
- катушка электрического сопротивления постоянному току Р331 (рег. № 1162-58);
- мера электрического сопротивления постоянного тока многозначная Р3026-2
(рег. № 8478-91);
- мера электрического сопротивления многозначная МС 3055 (рег. № 42847-09);
- генератор сигналов специальной и произвольной формы Agilent 33521 A
(рег. № 52150-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системе измерений параметров
технологического оборудования 373УК09
ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государст-
венный первичный эталон и государственная поверочная схема для средств измерений силы
постоянного электрического тока в диапазоне от 1·10
-16
до 30 А
ГОСТ 8.027-2001. Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для средств измерений постоянного электрического напряжения
и электродвижущей силы
ГОСТ 8.107-81. Государственная система обеспечения единства измерений. Государст-
венная специальный эталон и государственная поверочная схема для средств измерений
абсолютного давления в диапазоне от 1·10
-8
до 1·10
3
Па
ГОСТ 8.840-2013. Государственная система обеспечения единства измерений. Государ-
ственный специальный эталон и государственная поверочная trial для средств измерений
абсолютного давления в диапазоне от 1 до 1·10
6
Па
ГОСТ Р 8.765-2011. Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений звукового давления в воздушной
среде в диапазоне частот от 2 Гц до 100 кГц
ГОСТ Р 8.596-2002. Государственная система обеспечения единства измерений.
Метрологическое обеспечение измерительных систем. Основные положения
Количество
1 шт.
Таблица 7 - Комплект поставки средства измерений
НаименованиеОбозначение
1. Система измерений параметров технологиче-БЛИЖ.401201.011.432
ского оборудования 373УК09
2. Комплект ЗИПБЛИЖ.402490.015.029
3. Руководство по эксплуатацииБЛИЖ.401200.100.432 РЭ
4. ФормулярБЛИЖ.401200.100.432 ФО
5. Методика поверкиБЛИЖ.401201.100.432 МП
1 шт.
1 экз.
1 экз.
1 экз.
Лист № 7
Всего листов 7
Изготовитель
Закрытое акционерное общество «Научно-производственный центр «МЕРА»
(ЗАО «НПЦ «МЕРА»)
ИНН: 5018085734
Адрес: 141070, Россия, Королев, Московская область, ул. Пионерская, д. 4
Телефон (факс) (495)-783-71-59; 745-98-93
E-mail:
Испытательный центр
Обществосограниченнойответственностью«Координационно-информационное
агентство» (ООО «КИА»)
Адрес: 109029, Россия, Москва, Сибирский проезд, д. 2, стр. 11
Юридический адрес: 107066, Россия, Москва, ул. Доброслободская, д. 10, стр. 5
Телефон (факс): (495) 737-67-19
E-mail:
Аттестат аккредитации ООО «КИА» по проведению испытаний средств измерений
в целях утверждения типа RA.RU.310671 от 22.05.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
