Номер госреестра:
65821-16
Наименование СИ:
Весы
Обозначение типа:
ВС-5, ВС-10
Производитель:
ОАО "Каменск-Уральский металлургический завод" (КУМЗ), г.Каменск-Уральский
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 3 шт. с зав.№ ВС-5: 3358925, 3358926; ВС-10: 3358688
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64287
об утверждении типа средств измерений
Лист № 1 Trial
листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы ВС-5, ВС-10
Назначение средства измерений
Весы ВС-5, ВС-10 (далее - весы) предназначены для статического измерения массы
входной,исходящейипромежуточнойпродукциииматериаловнапредприятии
ОАО «КУМЗ», г. Каменск-Уральский.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругих элементов
весоизмерительных тензорезисторных датчиков (п. Т.2.2.1 ГОСТ OIML R 76-1-2011, далее -
датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый
электрический сигнал. Аналоговые электрические сигналы с датчиков по линиям связи
поступают в весоизмерительный терминал (п. Т.2.2.5 ГОСТ OIML R 76-1-2011, далее -
терминал), в котором они преобразуются в цифровой код, и измеренное значение массы груза
индицируется на цифровом дисплее (п. Т.2.2.6 ГОСТ OIML R 76-1-2011) терминала и может
передаваться на устройства регистрации (принтер, компьютер).
Конструктивно весы состоят из терминала и грузоприемного устройства (п. Т.2.1.1
ГОСТ OIML R 76-1-2011, далее - ГПУ).
ГПУ представляет собой односекционную (модель ВС-5) или двухсекционную (модель
ВС-10) грузоприемную платформу, встроенную в рольганг, установленную на датчики.
ГПУ включает в себя четыре (модель ВС-5) или восемь (модель ВС-10) датчиков 0745А
(Госреестр № 55379-13) с узлами встройки. Датчики подключены к терминалам IND560
(модель ВС-5) или IND780 (модель ВС-10) кабельными линиями связи через соединительные
коробки терминала.
Общий вид весов представлен на рисунке 1, общий вид терминалов на рисунке 2.
Модель ВС-5Модель ВС-10
Рисунок 1 - Общий вид весов
Лист № 2
Всего листов 5

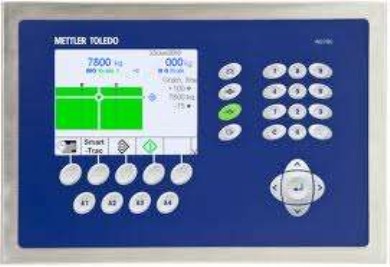

IND560IND780
Рисунок 2 - Общий вид терминалов
Защита от несанкционированного доступа к настройкам и данным измерений
обеспечивается защитной пломбой, которая находится на боковой поверхности терминала, как
показано на рисунке 3.
Рисунок 3 - Схема пломбировки корпуса терминала от несанкционированного доступа
Программное обеспечение
Терминалы имеют встроенное программное обеспечение (ПО), и отличаются наличием
клавиш ввода буквенно-цифровой информации и объемом памяти для хранения программы и
результатов взвешивания.
ПО весов является встроенным и делится на метрологически значимую и
метрологически незначимую части.
Метрологически значимая часть ПО хранится в защищенной от демонтажа микросхеме
памяти EPROM, расположенной на плате АЦП терминала и загружается на заводе-изготовителе
с использованием специального оборудования. ПО не может быть модифицировано, загружено
или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению
метрологически значимых параметров осуществляется только в сервисном режиме работы
терминалов, вход в который защищен административным паролем и невозможен без
применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на
дисплее терминала при включении весов в сеть или может быть вызван через меню ПО.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Лист № 3
Всего листов 5
Идентификационные данные (признаки)
Таблица 1 - Идентификационные признаки (данные) ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Значение
для ВС-5
IND560
4.04
отсутствует
Значение
для ВС-10
IND780
7.3.07
отсутствует
Уровеньзащитыпрограммногообеспечения«высокий»всоответствии
с Р 50.2.077-2014.
Метрологические и технические характеристики
Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены
деления (d), поверочного интервала (е), числа поверочных делений (n), интервала взвешивания
и пределов допускаемой погрешности при поверке (mpe) в зависимости от модификации весов
приведены в таблице 2.
Интервалы нагрузки, кг
Модель
Таблица 2 - Метрологические характеристики весов
Нагрузка, кгЧисло
d = е,
поверочных
MaxMinкг
интервалов
(n = Max/e)
ВС-550004022500
ВС-101000010052000
от 40 до 1000 включ.
св. 1000 до 4000 включ.
св. 4000 до 5000 включ.
от 100 до 2500 включ.
св.2500 до10000 включ.
Пределы
допускаемой
погрешности
при поверке, кг
± 1
± 2
± 3
± 2,5
± 5
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению
пределов допускаемых погрешностей при поверке.
Класс точности по ГОСТ OIML R76-1-2011.........................................................................III
Диапазон выборки массы тары (Т-), % от Max .......................................................от 0 до 20
Климатические условия применения:
- диапазон температуры, °С ..................................................................................... от 10 до 30
- относительная влажность, %..........................................от 10 до 95, без конденсации влаги
Электрическое питание:
- от сети переменного тока:
- напряжением, В...................................................................................................от 198 до 242
- частотой, Гц.............................................................................................................от 49 до 51
Потребляемая мощность, В∙А, не более............................................................................. 300
Габаритные размеры грузоприемной платформы
ВС-5 (длина × ширина × высота), мм, не более……………..….............3020 х 2829 х 769,9
ВС-10 (длина × ширина × высота), мм, не более…………………..……..6306 х 3205 х 858
Масса грузоприемной платформы ВС-5, кг, не более......................................................2350
Масса грузоприемной платформы ВС-10, кг, не более....................................................4700
Средний срок службы, лет ........................................................................................................8
Знак утверждения типа
наносится на титульный лист паспорта весов типографским способом.
Лист № 4
Всего листов 5
Комплектность средства измерений
Таблица 3 - Комплектность модели ВС-10
Наименование
Грузоприемное устройство
Датчики весоизмерительные
Терминал
Комплект эксплуатационных документов
Обозначение
—
—
IND780
—
Количество
2 шт.
8 шт.
1 шт.
1 комплект
Таблица 4 - Комплектность моделей ВС-5
Наименование
Грузоприемное устройство
Датчики весоизмерительные
Терминал
Комплект эксплуатационных документов
Обозначение
—
—
IND560
—
Количество
1 шт.
4 шт.
1 шт.
1 комплект
Поверка
осуществляетсявсоответствиисприложениемДА«Методикаповеркивесов»
ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и
технические требования. Испытания».
Основныесредстваповерки:эталонныегири4-горазрядавсоответствии
с ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в документах «IND560 Терминал. Руководство пользователя» «Глава 2.0 Порядок
работы» (модель ВС-5) и «Терминал IND780. Руководство пользователя» «Глава 2.0 Порядок
работы» (модель ВС-10).
Нормативные документы, устанавливающие требования к весам ВС-5, ВС-10
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений
массы».
ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания».
Изготовитель
Открытое акционерное общество«Каменск-Уральский металлургический завод»
(ОАО «КУМЗ»)
ИНН 6665002150
Адрес: 623405, Свердловская область, г. Каменск-Уральский, ул. Заводская, 5
Тел. (3439) 39-53-00, факс (3439) 39-55-12
Лист № 5
Всего листов 5
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» («ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18; факс: (343) 350-20-39
Е-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
