Резервуар стальной вертикальный с железобетонной крышей РВСжк-10000, ГРСИ 65517-16
Номер госреестра:
65517-16
Наименование СИ:
Резервуар стальной вертикальный с железобетонной крышей
Обозначение типа:
РВСжк-10000
Производитель:
СУ-ТЭЦ-21 "Мосэнергострой", г.Москва
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 7
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63974
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар стальной вертикальный с железобетонной крышей РВСжк-10000
Назначение средства измерений
Резервуар стальной вертикальный с железобетонной крышей РВСжк-10000 предназна-
чен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание средства измерений
Тип резервуара - стальной вертикальный с железобетонной крышей подземного распо-
ложения, номинальной вместимостью 10000 м
3
.
Резервуар представляет собой конструкцию, состоящую из стальной цилиндрической
стенки и днища, обложенной по наружной поверхности железобетонными плитами и кирпич-
ной кладкой.
Покрытие резервуара - железобетонные плиты ПП-1, ПП-2 опирающееся на опорные
балки Б-1-1, Б-1-2 марки М-300.
Колонны под балки прямоугольного сечения 300х400 марки К-1-1, К-1-2, марки М-300.
На наружную поверхность плит кровли нанесены слои гидроизоляции.
Резервуар оснащен люк-лазом Ду=700 мм, люками с патрубками паропроводов, горячей
циркуляции, системой подогрева, измерительным люком.
Резервуар РВСжк-10000 №7 расположен по адресу: 125412, г. Москва, ул. Ижорская,
д. 9, ТЭЦ-21 ПАО «Мосэнерго».

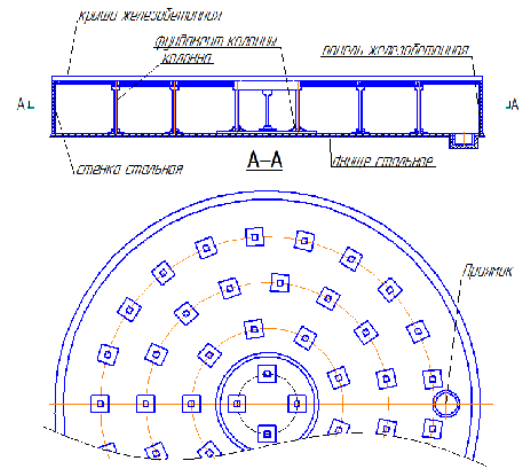

Рисунок 1 - Эскиз резервуара
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
±0,2
РВСжк-10000 №7
10000
от 12,596 до 10531,884
42000
8000
Таблица 1
Наименование параметра
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности ре-
зервуара, при определении вместимости, %
Диапазон вместимости, м
3
Габаритные размеры:
Внутренний диаметр резервуара, мм
Высота резервуара, мм
Условия эксплуатации:
Температура измеряемой среды, °С
Атмосферное давление, кПа
от +60 до +80
от 84 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений
Наименование
Обозначение
Таблица 2
Количество,
шт.
1РВСжк-10000
1РВСжк-10000
1 Резервуар стальной вертикальный с желе-
зобетонной крышей
2 Резервуар стальной вертикальный с желе-
зобетонной крышей. Паспорт
3 Градуировочная таблица
1
Поверка
осуществляется по документу МП 0435-7-2016 «Инструкция. ГСИ. Резервуар стальной
вертикальный с железобетонной крышей РВСжк-10000. Методика поверки», утвержденному
ФГУП «ВНИИР» 20.05.2016 г.
Основные средства поверки:
- рулетка измерительная с грузом 2-го класса точности Р30Н2Г, с верхним пределом
измерений 30 м по ГОСТ 7502-98;
- рулетка измерительная 2-го класса точности Р20У2К, с верхним пределом измерений
20 м по ГОСТ 7502-98;
- тахеометр электронный типа Trimble 3605DR, с пределами средней квадратичной
погрешности измерений расстояний (СКО) одним приемом: ±(2+2х10
-6
L) мм, диапазоном
измерений расстояний в безотражательном режиме от 0 до 80 м, допустимым средним
квадратическим отклонением измерений углов: ±5".
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки (оттиск клейма о поверке) наносится в градуировочной таблице в месте
подписи поверителя.
Сведения о методиках (методах) измерений
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методи-
кам измерений.
Лист № 3
Всего листов 3
Нормативные и технические документы, устанавливающие требования к резервуару
стальному вертикальному с железобетонной крышей РВСжк-10000
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое
обслуживание и метрологическое обеспечение в условиях эксплуатации
РД 153-39.4-078-01 Правила технической эксплуатации резервуаров магистральных
нефтепроводов и нефтебаз
Изготовитель
СУ-ТЭЦ-21 «Мосэнергострой» (1978 г.)
125412, г. Москва, ул. Ижорская, д. 9
Заявитель
ПАО «Мосэнерго»
Адрес: 119526, Россия, г. Москва, пр. Вернадского, д. 101, корп. 3
Тел/факс: 8(495) 957-1-957
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская 7А
Тел: (843) 272-70-62, факс (843) 272-00-32
Е-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
