Номер госреестра:
65370-16
Наименование СИ:
Весы электронные
Обозначение типа:
М8100
Производитель:
ООО НПП "Метра", г.Обнинск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.10.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63817
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы электронные М8100
Назначение средства измерений
Весы электронные М8100 (далее - весы) предназначены для статического измерения
массы грузов.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругого элемента
тензорезисторных весоизмерительных датчиков (далее - датчики), возникающей под действием
силы тяжести груза, в аналоговый электрический сигнал, с последующей его обработкой и
преобразованием в цифровой вид и выдачи измеренных значений массы на цифровой дисплей.
Весы состоят из основания, грузоприемного устройства (ГПУ), включающего в свой
состав датчики, и терминала (с аналого-цифровым преобразователем). В качестве терминала
используется прибор весоизмерительный Микросим, модификации М0601, производства
ООО НПП «Метра» (номер в Госреестре 55918-13).
ГПУ выполнено в виде прямоугольной рамы, жестко связанной через датчики с рамой
основания. Терминал может быть закреплен на корпусе весов с помощью специальной стойки
или являться выносным элементом с возможностью крепления на кронштейне.
Весы по заказу могут быть дополнительно оборудованы пандусами и стойкой.
В весах применяются датчики типа:
- Z6 производства фирмы “Нottinger Вaldwin Мesstechnik”, Германия, номер в
Госреестре 15400-13;
- Shear Beam (65023) производства компаний «Vishay Advanced Technologies LTD», Из-
раиль; «Vishay Celtron (Tianjin) Technologies Co., LTD», Китай; «Vishay Tedea-Huntleigh (Beijing)
Electronics Co., LTD», Китай; «Vishay Transducers India Limited», Индия; «Vishay Measurements
Group UK Ltd», Великобритания; «Vishay Transducers LTD», США; «Vishay Celtron Technologies,
Inc», Тайвань, номер в Госреестре 58367-14;
- датчики весоизмерительные тензорезисторные Single shear beam (H8C) - производства
фирмы «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР, номер в Госрее-
стре 55371-13;
- М5023 - производства фирмы “Метра”, Россия, номер в Госреестре 57199-14.
Терминал имеет интерфейсы RS232 и RS485 для стыковки с ПК, а также интерфейс для
подключения принтера.
Ввесахпредусмотреныследующиеустройстваифункциипо
ГОСТ OIML R 76-1-2011:
- автоматическое установление показаний (Т.1.2.3);
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
- автоматическое устройство установки нуля (Т.2.7.2.3);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство тарирования (выборки массы тары) (Т.2.7.4).
Весы изготавливаются в однодиапазонном и двухинтервальном режимах работы в со-
ответствии с предварительным заказом исполнения весов.
Исполнения весов имеют обозначения вида М8100-[1]-[2]-[3][4], расшифровка обозна-
чений приведена в таблице 1.
Лист № 2
Всего листов 8
Возможные значения позиции
Расшифровка
Температурный диапазон
Таблица 1
Позиция
[1]
0,15/0,3; 0,3; 0,3/0,6; 0,6; 1; 0,6/1,5;
1,5; 2; 1,5/3; 3; 3/5; 5; 5/10; 10; 15;
20; 30; 40; 50
Максимальная нагрузка (Мах), т:
- для однодиапазонных весов (Мах);
- для двухинтервальных весов (Мах
1
/Мах
2
) для
первого и второго интервала соответственно
[2]
[3]
1 - от минус 30
о
C до плюс 40
о
C
Позиция отсутствует - от минус 10
о
C до плюс 40
о
C
[А], [В], [Т], [Ж], [Х]
[4]
[А], [Н], [С], [К], [Х]
Конструкция ГПУ:
А - платформа опирается на датчики сверху;
В - платформа подвешена на датчики снизу,
доступ к датчику открыт;
Т - платформа подвешена на датчики снизу,
доступ к датчику закрыт;
Ж - платформа для взвешивания скота;
Х - платформа для взвешивания контейнеров и
грузов в таре
Материал ГПУ:
А - алюминий;
Н - нержавеющая сталь;
С - сталь оцинкованная;
К - сталь с лакокрасочным покрытием;
Х - сталь без покрытия (только грунтовка)
Пример обозначения исполнения весов: М8100-0,3/0,6-1-ВН1Н: Весы электронные с
Мах 0,3/0,6 т, особый температурный диапазон работы весов от минус 30 до плюс 40˚C, подвес-
ная платформа с кожухами, ГПУ из нержавеющей стали размером (1000 х 1200) мм, датчики из
нержавеющей стали.
На ГПУ прикрепляется табличка, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- номер весов по системе нумерации предприятия-изготовителя;
- обозначение класса точности весов по ГОСТ OIML R 76-1-2011;
- значение Max;
- значение минимальной нагрузки (Min);
- значение поверочного интервала (е);
-
значение действительной цены деления (d);
- значение максимальной массы тары (Т = - …);
- знак утверждения типа средства измерений;
- особый диапазон рабочих температур;
- год изготовления.

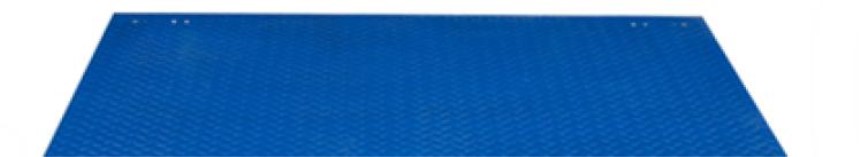

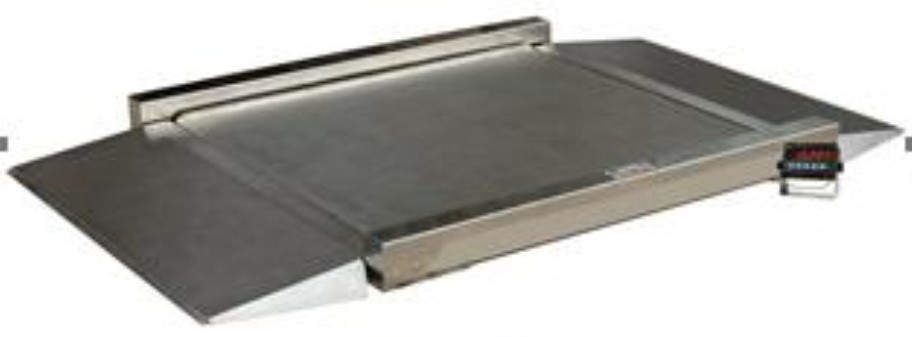

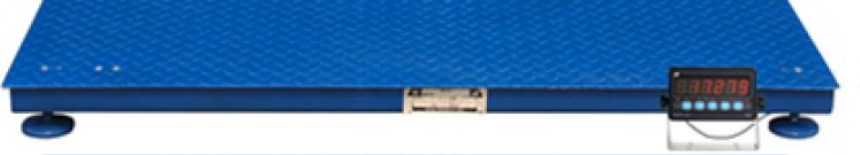

Общий вид весов показан на рисунке 1.
Лист № 3
Всего листов 8
Рисунок 1 - Общий вид весов
Ограничение доступа к узлам регулирования, влияющим на метрологические характе-
ристики весов, осуществляется защитной пломбой, с нанесенным знаком поверки, размещенной
на терминале, как показано на рисунке 2.
Лист № 4
Всего листов 8

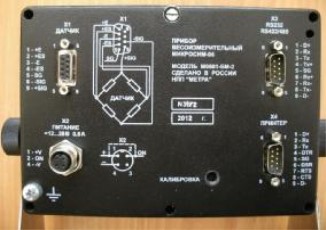

Рисунок 2 - Места пломбирования терминала М0601 для нанесения знака поверки
Программное обеспечение
Программное обеспечение (далее - ПО) весов является полностью встроенным, т.е. ис-
пользуется в стационарной (закрепленной) аппаратной части с определенными программными
средствами и не может быть модифицировано или несанкционированно загружено через какой-
либо интерфейс или с помощью других средств после принятия защитных мер. Идентификация
и защита метрологически значимой части ПО весов осуществляется с помощью последователь-
но отображаемых на дисплее весов, при включении весов, идентификационного наименования
ПО, номера версии (идентификационного номера) ПО и цифрового идентификатора ПО
(контрольной суммы исполняемого кода), а также пломбирования терминала.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Идентификационные данные ПО приведены в таблице 2.
Идентификационные данные (признаки)
Значение
Цифровой идентификатор ПО
0х3C40
Таблица 2
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Ed 5.хх
5
CRC-16 с полиномом 0хА001
Алгоритм вычисления цифрового идентификатора про-
граммного обеспечения
где х - принимает значения от 0 до 9
Конструкция весов исключает возможность несанкционированного изменения ПО
и влияния на измерительную информацию. Уровень защиты ПО и измерительной информа-
ции от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 -
высокий.
Метрологические и технические характеристики
Класс точности по ГОСТ OIML R 76-1-2011....................................................................средний (III)
Число поверочных интервалов n = Max/e, не более......................................................................3000
Значения Max, Min, d, е, n, пределов допускаемой погрешности при первичной поверке (mpe),
в соответствующих интервалах нагрузки (m), в зависимости от исполнения, приведены
в таблице 3.
Пломба для на-
несения знака
поверки
Лист № 5
Всего листов 8
n
3000
М8100-
0,15/0,3
3000
М8100-0,3
3000
3000
М8100-
0,3/0,6
3000
М8100-0,6
3000
М8100-1
2000
3000
М8100-
0,6/1,5
3000
М8100-1,5
3000
М8100-2
2000
3000
М8100-1,5/3
3000
М8100-3
3000
3000
М8100-3/5
2500
М8100-5
2500
Таблица 3
Обозначение
исполнения
1
Max, Min, d = e,
кг кг кг
2 3 4
5
1500,05
1
3000,1
30020,1
300 0,1
2
6000,2
60040,2
1000100,5
600 0,2
4
15000,5
1500100,5
2000201,0
1500 0,5
10
30001
3000201
30001
20
50002
5000402
Интервал нагрузки (m),mpe,
кг г
67
от 1 до 25 кг включ. ±25
св. 25 до 100 кг включ. ±50
св. 100 до 150 кг включ. ±75
от 150 до 200 кг включ. ±100
св. 200 до 300 кг включ. ±150
от 2 до 50 кг включ. ±50
св. 50 до 200 кг включ. ±100
св. 200 до 300 кг включ. ±150
от 2 до 50 кг включ. ±50
св. 50 до 200 кг включ. ±100
св. 200 до 300 кг включ. ±150
св. 300 до 400 кг включ. ±200
св. 400 до 600 кг включ. ±300
св. 4 до 100 кг включ. ±100
св. 100 до 400 кг включ. ±200
св. 400 до 600 кг включ. ±300
от 10 до 250 кг включ. ±250
св. 250 до 1000 кг включ. ±500
от 4 до 100 кг включ. ±100
св. 100 до 400 кг включ. ±200
св. 400 до 600 кг включ. ±300
св. 600 до 1000 кг включ. ±500
св. 1000 до 1500 кг включ. ±750
от 10 до 250 кг включ. ±250
св. 250 до 1000 кг включ. ±500
св.1000 до 1500 кг включ. ±750
от 20 до 500 кг включ. ±500
св. 500 до 2000 кг включ. ±1000
от 10 до 250 кг включ. ±250
св. 250 до 1000 кг включ. ±500
св.1000 до 1500 кг включ. ±750
св. 1500до 2000 кг включ. ±1000
св. 2000 до 3000 кг включ. ±1500
от 20 до 500 кг включ. ±500
св. 500до 2000 кг включ. ±1000
св. 2000 до 3000 кг включ. ±1500
от 20 до 500 кг включ. ±500
св. 500до 2000 кг включ. ±1000
св. 2000 до 3000 кг включ. ±1500
св. 3000 до 4000 кг включ. ±2000
св. 4000 до 5000 кг включ. ±3000
св. 40 до 1000 кг включ. ±1000
св. 1000 до 4000 кг включ. ±2000
св. 4000 до 5000 кг включ. ±3000
Лист № 6
Всего листов 8
М8100-5/10
М8100-10
М8100-15
М8100-20
М8100-30
М8100-40
М8100-50
Продолжение таблицы 3
1
23
45
22500
5000
40
10000
52000
10000100
52000
15000100
53000
20000200
102000
30000200
103000
40000400
202000
50000400
202500
67
св. 40 до 1000 кг включ. ±1000
св. 1000 до 4000 кг включ. ±2000
св. 4000 до 5000 кг включ. ±3000
св. 5000до10000 кг включ. ±5000
от 100 до 2500 кг включ. ±2500
св. 2500до10000 кг включ. ±5000
от 100 до 2500 кг включ. ±2500
св. 2500 до 10000 кг включ. ±5000
св.10000 до 15000 кг включ. ±7500
от 200 до 5000 кг включ. ±5000
св. 500 до 20000 кг включ.±10000
от 200 до 5000 кг включ.±5000
св. 500 до 20000 кг включ.±10000
св. 20000 до 30000 кг включ.±15000
св. 400 до 10000 кг включ.±10000
св. 10000 до 40000 кг включ.±20000
св. 400 до 10000 кг включ.±10000
св. 10000 до 40000 кг включ.±20000
св. 40000 до 50000 кг включ.±30000
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов
допускаемой погрешности при первичной поверке (mpe).
Таблица 4 - Технические характеристики весов
Характеристика
Диапазон выборки массы тары (Т
-
), % от Max
Пределы допускаемой погрешности устройства установки на нуль
Показания индикации массы, кг, не более
Диапазон установки на нуль и слежения за нулём, % от Max, не более
Диапазон первоначальной установки нуля, % от Max, не более
Время прогрева, мин, не более
Диапазон рабочих температур для ГПУ с датчиками Shear Beam
(65023),
о
С
Особый диапазон рабочих температур для ГПУ с датчиками Z6, Single
shear beam (H8C) и М5023,
о
С
Значение
От 0 до 100
±0,25 е
Max+9 e
4
20
10
От минус 10 до
плюс 40
От минус 30 до
плюс 40
Электрическое питание от сети переменного тока:
- напряжением, В
- частотой, Гц
Потребляемая мощность, В А, не более
Значение вероятности безотказной работы за 2000 ч
Средний срок службы, лет
От 207 до 253
50±1
30
0,92
10
Лист № 7
Всего листов 8
Исполнение
Габаритные размеры ГПУ, мм
3000х3000
2500
4000х15000
Таблица 5 - Габаритные размеры и масса
2
1200х2000
Масса,
кг, не более
3
200
250
300
450
500
1000
3500х4000
3500х8000
4000х10000
1
М8100-0,15/0,3; М8100-0,3
М8100-0,3/0,6; М8100-0,6
М8100-1
М8100-0,6/1,5; М8100-1,5
М8100-2
М8100-1,5/3; М8100-3
М8100-3/5; М8100-5
М8100-5/10; М8100-10
М8100-15
М8100-20
М8100-30
М8100-40
М8100-50
3000
5000
5500
6000
7000
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта,
а также на маркировочную табличку, расположенную на ГПУ весов.
Комплектность средства измерений
1 Весы (исполнение по заказу) ................................................................................................. 1 шт.
2 Руководство по эксплуатации ................................................................................................1 экз.
Поверка
осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия.
Часть 1. Метрологические и технические требования. Испытания». (Приложение ДА. Методика
поверки).
Основныесредстваповерки:-гириэталонныеклассаM
1
иМ
1-2
по
ГОСТ OIML 111-1-2009. «Гири классов E
1
, E
2
, F
1
, F
2
, M
1
, M
1-2
, M
2
, M
2-3
и M
3
. Метрологические
и технические требования».
Идентификация ПО при поверке осуществляется в соответствии документом «Весы
электронные М8100. Руководство по эксплуатации» (раздел 9).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и пломбу, как показано
на рисунке 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам
электронным М8100
1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические
и технические требования. Испытания».
2 ГОСТ 8.021-2015 «Государственная поверочная схема для средств измерений массы».
3 ТУ 4274-400-10850066-2016 «Весы электронные М8100. Технические условия».
Лист № 8
Всего листов 8
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие
«Метра» (ООО НПП «Метра»)
ИНН: 4025012510
Юридический адрес: 249037, Калужская обл., г. Обнинск, ул. Красных Зорь, 26
Почтовый адрес: 249038, Калужская обл., г. Обнинск, а/я 8128
Тел. (48439) 405-78
Е-mail:
Испытательный центр
ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговоепредприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Тел./факс (495) 491-78-12
Е-mail:
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU 311313 от 01.05.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 16591-97 | Микроскопы электронные сканирующие | CS44 и MaXim 2000 | Фирма "CamScan Analytical", Великобритания | 1 год | Перейти |
| 18057-03 | Весы крановые электронные | ВК | ЗАО "Промконструкция", г.Челябинск | 1 год | Перейти |
| 34564-07 | Меры для поверки измерителей дыхательного объема (модели легких пневматические электронные) | МЛП-1Э | ЗАО "ИНСОВТ", г.С.-Петербург | 1 год | Перейти |
| 58416-14 | Микроскопы сканирующие электронные | EVO MA10, EVO MA15, EVO MA25, EVO LS10, EVO LS15, EVO LS25, EVO HD15 MA, EVO HD25 MA, EVO HD15 LS, EVO HD25 LS | Фирма "Carl Zeiss Microscopy Ltd.", Великобритания | 6 месяцев | Перейти |
| 20897-07 | Весы конвейерные | BW | Фирма "Schenck Process GmbH", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
