Номер госреестра:
65228-16
Наименование СИ:
Модули измерительные
Обозначение типа:
KAD/ADC/136
Производитель:
Фирма "Curtiss-Wright Avionics & Electronics", Ирландия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63668
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули измерительные KAD/ADC/136
Назначение средства измерений
Модули измерительные KAD/ADC/136 (далее – модули) предназначены для измерений
напряженияпостоянноготока,температуры,воспроизведениясилыинапряжения
постоянного тока.
Описание средства измерений
Конструктивно модуль представляет собой конструкцию из двух печатных плат, с
установленными на них радиоэлектронными компонентами. Первая плата состоит из
цифрового выходного буфера, источников питания, аналогового выходного буфера и
содержитпрограммируемуюлогическуюинтегральнуюсхему(далее–ПЛИС),
предназначенную для управления цифровым выходным буфером. Вторая плата состоит из
аналогового внешнего интерфейса, интерфейса с разъемом для подключения внешних
датчиков, источников питания и содержит ПЛИС, предназначенную для выбора коэффициента
усиления, настройки возбуждения, подключения внешних измерительных схем.
На модуле установлены два разъема: на верхней панели - разъем для подключения
внешних датчиков; на противоположной стороне - разъем для подключения модуля к блоку
базовому KAM/CHS.
На верхней панели модуля нанесено наименование модуля, на нижней - наименование и
заводской номер модуля.
Модуль имеет 8 каналов для измерений напряжения постоянного тока (далее –
измерительные каналы), 8 каналов воспроизведения силы постоянного тока (тока
возбуждения) или напряжения постоянного тока и 8 каналов воспроизведения силы
постоянного тока (тока балансировки).
Принцип действия измерительного канала основан на усилении сигнала при помощи
операционного усилителя с программируемым коэффициентом усиления (коэффициент
усиления более 64 программируется для группы из шести каналов), фильтрации сигнала на
выходе усилителя при помощи аналогового фильтра, преобразовании измеряемых значений
напряжения в цифровой код при помощи 16-разрядного АЦП с максимальной частотой
преобразования 25 кГц и фильтрации сигнала с выхода АЦП при помощи цифрового фильтра,
состоящего из каскадно-включенных фильтров с конечной импульсной характеристикой
(«FIR») и бесконечной импульсной характеристикой («IIR»). В режиме работы «IIR» фильтр с
конечной импульсной характеристикой отключается. Частота среза фильтров устанавливается
пользователем. Каждый канал воспроизведения напряжения постоянного тока (силы
постоянного тока) формирует симметричные напряжения постоянного тока (ток возбуждения)
при помощи ЦАП и встроенного программно-переключаемого источника напряжения
постоянного тока (силы постоянного тока). Каналы воспроизведения напряжения постоянного
тока (силы постоянного тока) используются для питания внешних измерительных схем и при
установке значений выходных параметров объединены в группы по 3 канала. Каждый канал
воспроизведения силы постоянного тока с помощью ЦАП формирует ток балансировки для
измерительных каналов и внутренне соединен с соответствующим инвертирующим входом
измерительного канала. Канал воспроизведения силы постоянного тока (тока балансировки)
внутренне соединен с соответствующим входом измерительного канала. Установка значения
силы постоянного тока (тока балансировки) производится отдельно для каждого канала.
Модули применяются совместно с блоком базовым KAM/CHS и управляющим модулем
KAD/BCU.
Приложение к свидетельству №_____________
об утверждении типа средств измерений
Лист № 2
Всего листов 5
Модули применяются в составе систем сбора и обработки данных КАМ-500 для
измерений параметров силового, вспомогательного и специального оборудования летательных
аппаратов в процессе их испытаний.
Модули выпускаются в безкорпусном варианте исполнения. Внешний вид модулей с
указанием мест пломбировки и нанесения знака утверждения типа приведен на рисунке 1.

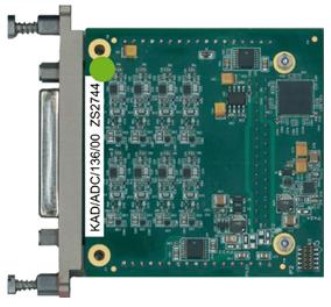

Рисунок 1 - Общий вид модуля (а) и модуля, установленного в блок базовый
KAM/CHS/13U (б)
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки
KSM-500 (или DAS Studio 3), устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.
ПО KSM-500 (или DAS Studio 3) предназначено для управления работой модуля, и системы в
целом, и отображения измерительной информации.
ПО KSM-500 (или DAS Studio 3) идентифицируется на экране внешней ПЭВМ при
установке модуля в блок базовый, включении питания и запуске приложения kWorkbench.
Встроенное ПО идентифицируется при установке модуля в блок базовый, включении
питания и запуске приложения kDiscover. Наименование модуля включает информацию о
версии прошивки. Производителем не предусмотрен иной способ идентификации встроенного
ПО.
Метрологически значимая часть ПО KSM-500 (или DAS Studio 3) и измеренные данные
не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые
конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО приведены
в таблице 1.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
-
-
Программа управления и настройки
KSM-500 или DAS Studio 3
KSM-500.1.14 и выше или DAS Studio
3
Цифровой идентификатор ПО (контрольная сумма
исполняемого кода)
Алгоритм вычисления цифрового идентификатора
ПО
а)б)
место пломбировки
место нанесения знака
утверждения типа
Приложение к свидетельству №_____________
об утверждении типа средств измерений
Лист № 3
Всего листов 5
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«Высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и технические характеристики модулей приведены в таблице 2.
Таблица 2 – Метрологические и технические характеристики модулей
Наименование характеристикиЗначение характеристики
тока, В
Диапазон измерений напряжения постоянного
от - 10 до + 10
Пределы допускаемой приведенной* погрешно-
сти измерений напряжения постоянного тока, %±0,08
Пределы допускаемой абсолютной погрешности
измерений температуры при подключении термо-
электрических преобразователей (термопар типа
К), °С:
- в диапазоне измерений от - 50 до 150 °С6,0
- в диапазоне измерений от - 200 до 1372 °С7,0
Пределы допускаемой абсолютной погрешности
измерений температуры при подключении тер-
мопреобразователей сопротивления (Pt100), °С:
- в диапазоне измерений от 0 до 200 °С5,0
- в диапазоне измерений от - 200 до 660 °С 12,0
Диапазон воспроизведения напряжения постоян-
ного тока, Вот 0 до 10,2
Пределы допускаемой приведенной*
погрешности воспроизведения напряжения
постоянного тока при значении
сопротивления нагрузки 350 Ом, %±0,2
Диапазон воспроизведения силы постоянного то-
ка (тока возбуждения), мАот 0 до 30
Пределыдопускаемой приведенной*
погрешности воспроизведения силы постоянного
тока (тока возбуждения) при значении сопротив-
ления нагрузки 350 Ом, %±0,2
Диапазон воспроизведения силы постоянного то-
ка (тока балансировки), мкАот - 100 до + 100
Пределыдопускаемой приведенной*
погрешности воспроизведения силы постоянного
тока (тока балансировки) при значении
сопротивления нагрузки 175 Ом, %±0,3
Потребляемая мощность, Вт, не более3,08
Масса, кг, не более 0,095
Габаритные размеры (длина × ширина × высота),
мм, не более82х80х13,8
Примечание -
*
Погрешности нормированы как приведенные к диапазону измерений,
воспроизведения
Приложение к свидетельству №_____________
об утверждении типа средств измерений
Лист № 4
Всего листов 5
60
от 0,04 до 0,2
от 15 до 2000
12
980 (100)
Условия эксплуатации модулей приведены в таблице 3.
Значение влияющей величины
от - 40 до + 85
от - 55 до + 105
от 0 до 95
Таблица 3 - Условия эксплуатации модулей
Влияющая величина
Температура окружающего воздуха, ºC:
- рабочие условия
- предельные условия хранения
Относительная влажность воздуха при значениях
температуры до 60 ºC, %
Гармоническая вибрация:
- диапазон частот, Гц
- амплитуда ускорения, м/с
2
(g), не более
от 10 до 2000
98 (10)
10
от 0,04 до 0,83
от 15 до 2000
12
2450 (250)
161,7 (16,5)
от 5,5 до 170
Широкополосная вибрация:
а) - время воздействия в направлении каждой из
координатных осей, минут, не более
- спектральная плотность виброускорения, g
2
/Гц
- диапазон частот, Гц
б) - время воздействия в направлении каждой из
координатных осей, минут, не более
- спектральная плотность виброускорения, g
2
/Гц
- диапазон частот, Гц
Механические удары многократного действия:
а) - число ударов за 11 мс (по пилообразному закону) в
направлении 3-х координатных осей, не более
- максимальное ускорение, м/с
2
(g)
б) - число ударов за 6 мс (по пилообразному закону) в
направлении 3-х координатных осей, не более
- максимальное ускорение, м/с
2
(g)
Ускорение в течение 1 минуты в каждом направлении
по 3-м взаимно-перпендикулярным осям, м/с
2
(g), не
более
Атмосферное давление, кПа
Атмосферные выпадающие осадки (дождь):
- верхнее значение интенсивности осадков, мм/мин
4,6
Знак утверждения типа
наносится в верхнем левом углу Руководства по эксплуатации типографским или
компьютерным способом, на плату модуля в виде наклейки.
Комплектность средства измерений
В комплект поставки входят:
- модуль KAD/ADC/136 – 1 шт.;
- руководство по эксплуатации - 1 шт.;
- ПО пользователя KSM-500 или DAS Studio 3 (по заказу) – 1 шт.;
- методика поверки – 1 шт.
Поверка
осуществляется по документу 651-16-02 МП «Инструкция. Модули измерительные
KAD/ADC/136. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 04.07.2016 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Приложение к свидетельству №_____________
об утверждении типа средств измерений
Лист № 5
Всего листов 5
Основные средства поверки:
- источник питания постоянного тока Б5-75 (рег. № 21569-01);
- калибратор универсальный 9100 (рег. № 25985-09);
- мультиметр цифровой Fluke 8846A (рег. № 57943-14;
- магазин сопротивления Р4831-М1 (рег. № 48930-12).
Сведения о методиках (методах) измерений
Модули измерительные KAD/ADC/136. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к модулям изме-
рительным KAD/ADC/136
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.022-91 ГСИ.Государственный первичный эталон и государственная
поверочная схема для средств измерений силы постоянного тока в диапазоне от 1∙10
-16
до
30 А.
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «Curtiss-Wright Avionics & Electronics», Ирландия
Unit 5 Richview Office Park Clonskeagh, Dublin 14, Ireland
Заявитель
Общество с ограниченной ответственностью «ЕМТ» (ООО «ЕМТ»)
Юридический адрес: 125190, г. Москва, Ленинградский проспект, д. 80, корп. Г,
офис 801
Почтовый адрес: 125190, г. Москва, а/я 224
Тел./Факс: (495) 229-02-45
E-mail:
Испытательный центр
Федеральное государственноеунитарное предприятие«Всероссийский научно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий
поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовыйадрес:141570,Московскаяобласть,Солнечногорскийрайон,
п/о Менделеево
Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00
E-Mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств изме-
рений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииМ.п.С.С. Голубев
«___»______________2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 57163-14 | Преобразователи измерительные | E4412A, E4413A | Фирма "Agilent Technologies", Малайзия | 1 год | Перейти |
| 35368-07 | Системы лазерные измерительные | WIZprobe | Фирма "Nextec Technologies 2001 Ltd.", Израиль | 1 год | Перейти |
| 60362-15 | Комплексы информационно-измерительные | UTG-12М | ООО ПК "РАЦИОНАЛ", Липецкая обл., с.Казинка; ООО "РАЦИОНАЛ", г.Химки | 4 года | Перейти |
| 17388-98 | Преобразователи измерительные переменного тока | ЭП 8554 | ПКП "Энерго-Союз", Беларусь, г.Витебск | 1 год | Перейти |
| 6499-78 | Преобразователи линейных перемещений измерительные | ПИЛП2-А1 | АО "ЛЭМЗ", г.С.-Петербург | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
