Номер госреестра:
64980-16
Наименование СИ:
Контроллеры
Обозначение типа:
SCADAPack 530E и 535E
Производитель:
Фирма "Schneider Electric Industries SAS", Франция
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.09.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63401
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры SCADAPack 530Е и 535Е
Назначение средства измерений
Контроллеры SCADAPack 530Е и 535Е (далее – контроллеры) предназначены для
преобразования входных сигналов напряжения и силы постоянного электрического тока в
цифровой код, счёта электрических импульсов, воспроизведения аналоговых сигналов си-
лы постоянного электрического тока, а так же приема, обработки и формирования дис-
кретных сигналов.
Описание средства измерений
Принцип действия контроллеров состоит в аналогово-цифровом преобразовании
поступающих на их входы сигналов напряжения и силы постоянного тока. За счет цифро-
аналогового преобразования обеспечивается воспроизведение выходных аналоговых сиг-
налов силы постоянного электрического тока. Контроллеры также осуществляют прием,
обработку и формирование дискретных сигналов.
Контроллеры относятся к проектно-компонуемым устройствам, имеющим мо-
дульную структуру, и в общем виде состоят из соединённых согласно требуемой конфи-
гурации контроллера и модулей расширения ввода/вывода 6601 (далее – модулей 6601).
Контроллеры могут входить в состав систем телемеханики, автоматизированных
систем управления технологическими процессами (АСУ ТП), систем автоматического
пожаротушения или программно-технических комплексов (ПТК).
Состав каналов ввода/вывода контроллеров и модуля 6601 соответствует таблице 1.
Таблица 1 – Состав каналов ввода/вывода контроллеров и модуля 6601
Тип входа/выходаКонтроллерКонтроллерМодуль 6601
SCADAPackSCADAPack
530Е535Е
Цифровой вход,21816
в т.ч. счёта импульсов0 8 8
Цифровой выход1 9 8
Аналоговый вход0 6 6
Аналоговый выход02*2*
Максимальное количество под-
держиваемых дополнительных1615
модулей 6601
Примечание - *наличие определяется заказом
Контроллеры SCADAPack 535Е имеют в своем составе аналоговые входы и выхо-
ды (последние – по заказу).
В контроллерах SCADAPack 530Е аналоговые измерительные каналы организуют-
ся с помощью модуля расширения ввода/вывода 6601.
Контроллеры позволяют осуществлять передачу измерительной и оперативной ин-
формации по каналам связи различного вида: RS232, RS485, Ethernet, USB 2.0.
Контроллеры являются стационарными, многофункциональными, многоканальны-
ми, восстанавливаемыми изделиями и предназначены для эксплуатации в качестве встро-
енных элементов внутри комплектных изделий (шкафов, блок-контейнеров и т.п.).
Состав контроллеров определяется в соответствии с техническим заданием на по-
ставку. Внешний вид контроллеров и модуля 6601 представлены на рисунках 1 и 2 соот-
ветственно.
Лист № 2
Всего листов 6

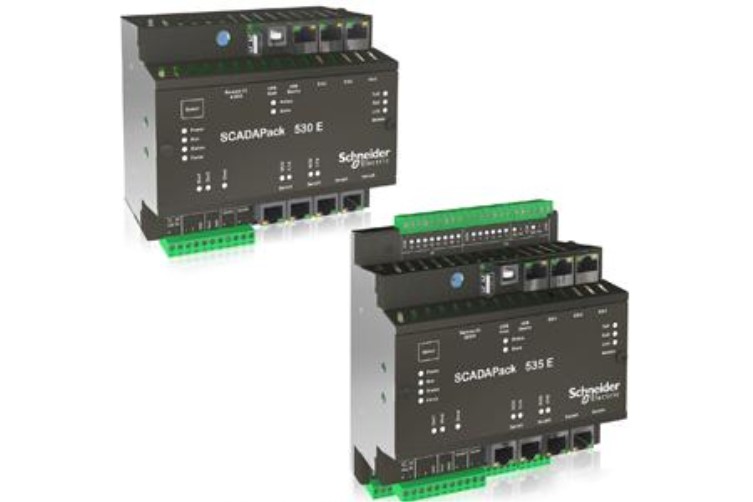

Рисунок 1 – Общий вид контроллеров SCADAPack 530Е и 535E

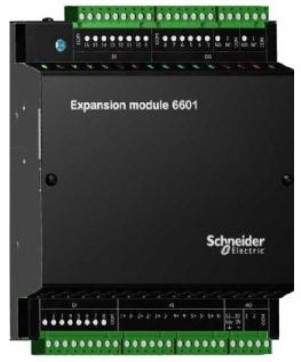

Рисунок 2 – Общий вид модуля расширения ввода/вывода 6601
Программное обеспечение
Программное обеспечение (ПО) контроллеров функционально разделено на две
группы: встроенное системное программное обеспечение (ВСПО) и сервисное ПО, уста-
навливаемое на персональный компьютер.
ВСПО содержит метрологически значимые компоненты, оно устанавливается в
энергонезависимую память контроллеров на заводе-изготовителе. В процессе эксплуата-
ции изменение ВСПО пользователем невозможно (уровень защиты «высокий» в соответ-
ствии с Р 50.2.077-2014).
Метрологические характеристики контроллеров SCADAPack 530Е и 535Е, ука-
занные в таблице 3, приведены с учетом влияния ВСПО.
Сервисное ПО –«SCADAPack E Configurator» - не является метрологически зна-
чимым, так как так как его функциями является конфигурирование, отображение и архи-
вирование полученной информации от контроллеров. В процессе эксплуатации изменение
Лист № 3
Всего листов 6
конфигурации контроллеров посредством сервисного ПО пользователем может быть за-
щищено паролём (уровень защиты «средний» в соответствии с Р 50.2.077-2014).
Идентификационные данные сервисного ПО приведены в таблице 2.
Таблица 2 – Идентификационные данные сервисного ПО
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОSCADAPack E Configurator
Не ниже v8.12.1
Номер версии (идентификационный но-
мер ПО)
Цифровой идентификатор ПО
Не используется
Метрологические и технические характеристики
Метрологические характеристики контроллеров приведены в таблице 3.
Наименование
характеристики
Таблица 3 – Основные метрологические характеристики контроллеров
Пределы допус- Пределыдопускае-
каемой приве- мой приведенной по-
денной погреш- грешности при тем-
ности при тем- пературеокружаю-Технические
пературеокру- щей среды от -40 до параметры
жающейсреды
+23
°
С и от +27
°
С доканала
от +23 до +27
°
С, верхнегопредела
%температуры приме-
нения**, %
Преобразование силы по-Разрешение24
стоянногоэлектрическогобита
тока в цифровой код
в диапазонах:
от 4 до 20 мА, ±0,1* ±0,2*
от 0 до 20 мА ±0,1* ±0,2*
Преобразованиенапряже-
ния постоянного электри-
ческого тока в цифровой
код в диапазонах:
от 1 до 5 В, ±0,1* ±0,2*
от 0 до 5 В ±0,1* ±0,2*
Преобразование цифровогоРазрешение12
кода в сигнал силы посто-бит
янного электрического тока
в диапазонах:
от 0 до 20 мА, ±0,15* ±0,35*
от 4 до 20 мА ±0,15* ±0,35*
Лист № 4
Всего листов 6
Технические
параметры
канала
от 0 до 1,5 кГц
(мин. длительность им-
пульсов 0,34 мс),
Наименование
характеристики
Продолжение таблицы 3
Пределы допус- Пределыдопускае-
каемойприве- мой приведенной по-
денной погреш- грешности при тем-
ности при тем- пературеокружаю-
пературе окру- щей среды от -40 до
жающей среды
+23
°
С и от +27
°
С до
от +23 до
верхнего предела
+27
°
С, % температуры приме-
нения**, %
Счёт импульсов в±1 импульс за период счёта
диапазоне частот
следования импульсов:
Амплитуда
импульсов:
лог. «1»: от 9 В;
лог «0»: до 4 В.
от 0 до 150 Гц
(мин. длительность им-
пульсов 3,4 мс)
Примечания - * погрешность приведена к диапазону измерений;
** до +70
°
С при монтаже контроллеров на горизонтальную DIN-рейку;
до +65
°
С при монтаже контроллеров на вертикальную DIN-рейку.
Пределы допускаемой абсолютной погрешности встроенных часов ±15 секунд в
месяц при температуре от - 15 до + 60
°
С.
Технические характеристики контроллеров указаны в таблице 4.
- относительная влажность, % без конденсации
- температура хранения,
°
С
- атмосферное давление, кПа
от -40 до +70
от -40 до +65
от 5 до 95
от -40 до +85
от 66 до 106,7
от 12 до 30
Значение
Таблица 4 - Технические характеристики контроллеров
Наименование характеристики
Рабочие условия применения:
- температура окружающего воздуха,
°
С
при монтаже на горизонтальной DIN-рейке
при монтаже на вертикальной DIN-рейке
- напряжение питания постоянного тока, В
Габаритные размеры, мм, не более:
- контроллера SCADAPack 535E
- контроллера SCADAPack 530E
- модуля расширения ввода/вывода 6601
151х182х87
151х135х75
151х182х47
Лист № 5
Всего листов 6
Значение
Продолжение таблицы 4
Наименование характеристики
Масса, кг, не более:
- контроллера SCADAPack 535E
- контроллера SCADAPack 530E
- модуля расширения ввода/вывода 6601
1,2
0,8
0,8
Знак утверждения типа
наносится на контроллеры методом наклейки и на титульные листы руководства по экс-
плуатации типографским способом.
Комплектность средства измерений
В комплект поставки входит:
- контроллеры SCADAPack 530Е и 535Е в соответствии с заказом;
- паспорт;
- руководство по эксплуатации.
Поверка
осуществляется в соответствии с документом МИ 2539-99 «ГСИ. Измерительные каналы
контроллеров, измерительно-вычислительных, управляющих, программно-технических
комплексов. Методика поверки».
Основные средства поверки:
калибратор универсальный Н4-7, Госреестр № 22125-01;
мультиметр цифровой Fluke 8845А, Госреестр № 57943-14;
калибратор многофункциональный MC5-R, Госреестр № 22237-08.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «Контроллеры SCADAPack 530E и
535E. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к контроллерам
ГОСТ Р 51841-2001 ( МЭК 61131-2) Программируемые контроллеры. Общие технические
требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Об-
щие технические условия.
Изготовитель
«Schneider Electric Industries SAS», Франция
Юридический адрес: 89, Boulevard Franklin Roosevelt, 92500 Rueil-Malmaison,
France
Тел./факс: +33 (0) 1 41 29 70 00/ +33 (0) 1 41 29 71 00
Заявитель
АО «Шнейдер Электрик»
Юридический адрес: 127018, г. Москва, ул. Двинцев, д.12, корп.1
ИНН 7712092928
Тел./факс: +7 (495) 777-99-90/ +7 (495) 777-99-92
Лист № 6
Всего листов 6
Испытательный центр
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: Москва, 119361, Россия, ул. Озерная, д.46,
Тел./факс: +7 (495) 437-55-77/ +7 (495) 430-57-25,
адрес в Интернет:
адрес электронной почты:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
С.С. Голубев
М.п.«_____» ____________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 15772-06 | Контроллеры программируемые | Simatic S7-300 | Фирма "Siemens AG", Германия | 2 года | Перейти |
| 83904-21 | Контроллеры измерительные | FloBoss S600+ | Фирма "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V.", Мексика | 1 год | Перейти |
| 15653-96 | Контроллеры многофункциональные компонуемые | MFC-B08 | ОАО "Электроприбор", г.Чебоксары | 1 год | Перейти |
| 59896-15 | Контроллеры | RECON-SX | ЗАО "НТК "Союзтехнопроект", г.Москва | 2 года | Перейти |
| 78905-20 | Контроллеры | ControlWave | Фирма "Bristol Inc.", США | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
