Источники опорные радиочастотных сигналов с низким уровнем фазовых шумов Fluke мод. 96040А и 96270А, ГРСИ 64924-16
Номер госреестра:
64924-16
Наименование СИ:
Источники опорные радиочастотных сигналов с низким уровнем фазовых шумов
Обозначение типа:
Fluke мод. 96040А и 96270А
Производитель:
Компания "Fluke Precision Measurement Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63344
об утверждении типа средств измерений
Лист № 1
Всего листов 13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники опорные радиочастотных сигналов с низким уровнем фазовых шумов
Fluke моделей 96040А и 96270А
Назначение средства измерений
Источники опорные радиочастотных сигналов с низким уровнем фазовых шумов Fluke
моделей 96040А и 96270А (далее – источники) предназначены для воспроизведения и
измерений параметров немодулированных синусоидальных и модулированных (АМ, ЧМ, ФМ)
сигналов с нормированным уровнем фазовых шумов в широком частотном и динамическом
диапазонах.
Описание средства измерений
Конструктивно источник выполнен в виде моноблочного прибора настольного
исполнения в металлическом корпусе. На передней панели источника размещаются выходные
разъемы, экран дисплея для индикации воспроизводимых (измеряемых) параметров и режимов
работы, клавиши управления режимами работы. На задней панели размещены разъемы для
подключения кабелей питания, синхронизирующих сигналов, интерфейсных сигналов.
Принцип действия источников основан на воспроизведении прецизионных сигналов,
формируемыхспомощьюцифро-аналоговогопреобразователяивысокостабильного
кварцевого генератора. Уровень сигнала устанавливается с высокой точностью за счет
измерений выходного сигнала аналого-цифровым преобразователем и организации обратной
связи между источником и регулирующей головкой.
Встроенный микропроцессор обеспечивает диалоговое управление работой источника,
задает электрические и временные режимы функционирования, выводит на экран дисплея
текущие настройки и результаты измерений.
Источники обеспечивают также воспроизведение сигналов специальной и произвольной
формы.
Модель 96270 отличается от модели 96040 расширенным диапазоном частот,
возможностью индикации на экране дисплея мощности сигнала, измеряемой подключаемыми к
источнику: преобразователями измерительными NRP-Z51, NRP-Z55 (рег.№ 37008-08),
NRP-Z57 (рег.№ 48356-11); ваттметрами поглощаемой мощности СВЧ NRP-Z56 (рег.№ 37008-
08).
Внешний вид источников с указанием мест размещения знаков поверки и утверждения
типа, а также мест пломбирования (наклеек) от несанкционированного доступа, приведены на
рисунках 1-3.

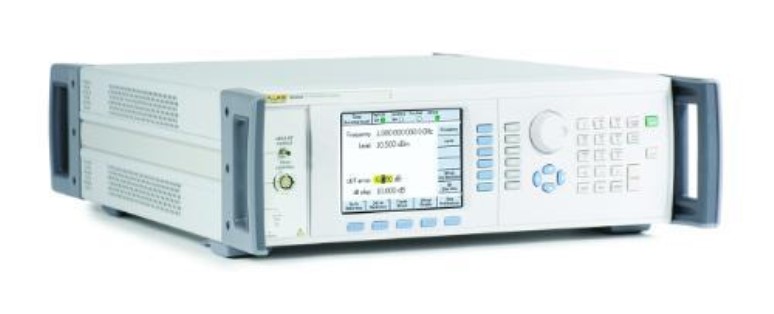

Рисунок 1 - Внешний вид источника модели 96040A
Место нанесения
знака утверждения
типа
Место нанесения
знака поверки
Лист № 2
Всего листов 13

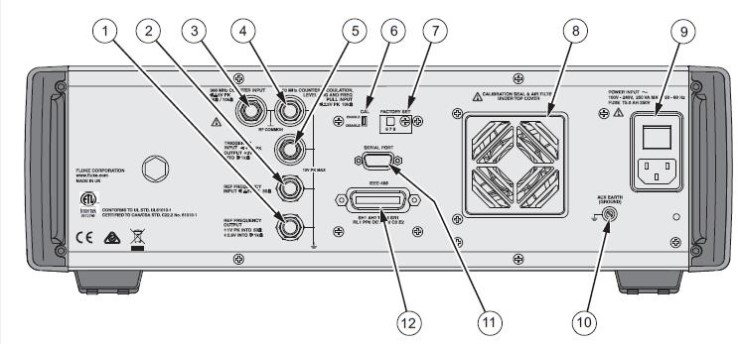

Рисунок 3 – Внешний вид задней панели источников
1, 2 - входные разъемы внешнего опорного источника частоты
3 – входной разъем счетчика 300 МГц (только у модели 46270А)
4 – входной разъем счетчика 50 МГц (не используется у модели 46270А)
5 – вход импульса запуска
6 – переключатель режима калибровки
7 – технологический переключатель (установлен при изготовлении)
8 – вентилятор с крышкой
9 – входной разъем блока питания с переключателем напряжения питания
10 – клемма заземления
11 – разъем RS-232
12 – разъем IEEE 488
Места пломбирования

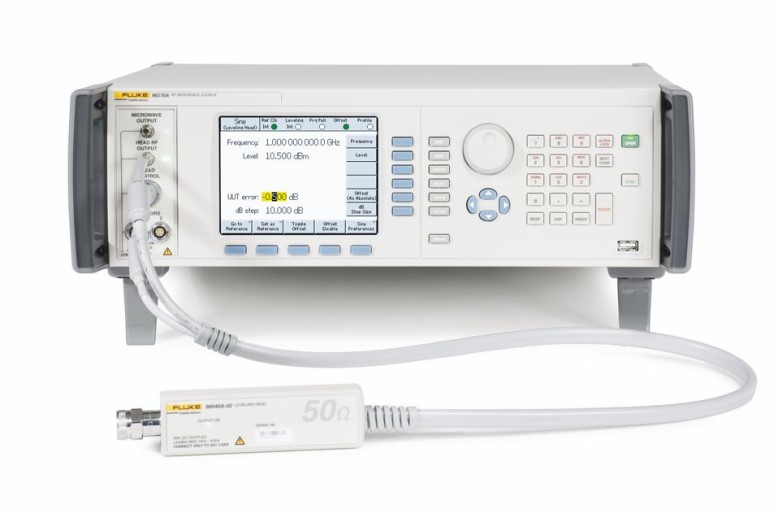

Рисунок 2 – Внешний вид источника модели 96270A с подключенной регулирующей головкой
Место нанесения
знака утверждения
типа
Место нанесения
знака поверки
Лист № 3
Всего листов 13
-
Программное обеспечение
Программное обеспечение (ПО) устанавливается при выпуске источников из
производства.ПОобеспечиваетуправлениережимамиработыисточниковпри
воспроизведении сигналов и измерении их параметров, отображение хода измерений в
удобном для пользователя виде на экране дисплея.
Идентификационные данные (признаки) метрологически значимой части ПО приведены
в таблице 1.
Таблица 1
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО 96xxx.exe
Номер версии (идентификационный номер) ПО не ниже 1.11
Цифровой идентификатор ПО
(контрольная сумма исполняемого кода)
Алгоритм вычисления цифрового идентификатора ПО-
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«Высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и технические характеристики источниковприведены в таблицах
2 -12.
Таблица 2
Наименование характеристикиЗначение характеристики
Характеристики входного опорного сигнала
Диапазон частот, МГцот 1 до 20 с шагом в 1 МГц
Пределы допускаемой относи-
тельной погрешности установки±3∙10
-7
частоты
Амплитуда сигнала, В:
- номинальная (нагрузка 50 Ом) 1,0
- максимальная 5,0
Характеристики выходного опорного сигнала
Номинальные значения частоты,1, 10
МГц
Пределы допускаемой относи-
тельной погрешности установки5∙10
-8
частоты
Амплитуда сигнала, В:
- на нагрузке 50 Ом 1,5
- на нагрузке 1 кОм 3,0
Характеристики синусоидального сигнала на выходе регулирующей головки
Диапазон частотот 1 мГц до 4 ГГц
Разрешение по частоте, мГц:
- стандартное
в диапазоне менее 100 МГц1
от 100 МГц до 1 ГГц 10
свыше 1 ГГц 100
- расширенное0,01
Пределы допускаемой абсолют- ±(5∙10
-8
∙f + 5∙10
-6
),
ной погрешности установки час-где f – значение установленной частоты в Гц
тоты, Гц
Лист № 4
Всего листов 13
Продолжение таблицы 2
Наименование характеристикиЗначение характеристики
Характеристики синусоидального сигнала на выходе регулирующей головки
разъем 50 Омразъем 75 Ом
Диапазон уровня выходного сиг-
нала, дБ относительно 1 мВт
(дБм):
- до 125 МГцот - 130 до + 24от - 130 до + 18
- свыше 125 МГц до 1,4 ГГцот - 130 до + 20от - 130 до + 14
- свыше 1,4 ГГцот - 130 до + 14 от - 130 до + 8
Разрешение, дБ 0,001 0,001
КСВН на частотах, не более:
- до 100 МГц1,051,1
- свыше 100 МГц до 1 ГГц 1,11,2
- свыше 1 ГГц до 2 ГГц 1,11,3
- свыше 2 ГГц 1,0 + 0,05∙F, -
где f – значение установ-
ленной частоты в ГГц
Характеристики устанавливаемо-относительно 16 дБмотносительно 10 дБм
го ослабления в диапазоне частотдиапазон,пределы до-диапазон, дБмпределы до-
от 100 кГц до 128 МГц дБм пускаемой пускаемой
погрешно- погрешно-
сти, дБ сти, дБ
от 0 до 55 ±0,02 от 0 до 33 ±0,07
от 55 до 64 ±0,03 от 33 до 64 ±0,10
от 64 до 74 ±0,05 от 64 до 100 ±0,20
от 74 до 100 ±0,07 от 100 до 110 ±0,40
от 100 до 116±0,15
Характеристики устанавливаемо-относительно любогоотносительно любого уровня
го нарастающего ослабления при уровня от 16 до - 100 дБм от 10 до - 100 дБм
частотах от 10 Гц до 128 МГц* диапазон,пределы до-диапазон, дБмпределы до-
дБм пускаемой пускаемой
погрешно- погрешно-
сти, дБсти, дБ
от + 16 до от 10 до
- 39±0,02- 23±0,07
от - 39 до - от - 23 до - 54
48±0,03от - 54 до -90±0,10
от - 48 до - от - 90 до -
58±0,05100±0,20
от - 58 до -
84±0,07±0,40
от - 84 до -
100±0,15
Примечание - * суммарную погрешность установки ослабления между двумя уровнями выход-
ного сигнала рассчитать как корень квадратный из суммы квадратов погрешности для каждого
уровня
Лист № 5
Всего листов 13
Таблица 3
Пределы допускаемой абсолютной погрешности установки амплитуды выходного сигнала на
выходе 50 Ом, дБ
УровеньЧастота сигнала
сигнала,от 1 мГц 100 кГцсв.от 10 МГц св. 128 МГцсв.св. 1,4 ГГц св. 3 ГГц
дБм
до 100 кГц 100 кГц додо 300 МГц додо
до128 МГц300 МГцдо3 ГГц4 ГГц
10 МГц включ. включ. 1,4 ГГц включ. включ.
включ.включ.
св. 20 до 24±0,03±0,03±0,05±0,05----
trial.
св.14 до 20±0,03±0,03±0,05±0,05±0,07±0,20--
включ.
от - 17 до±0,03±0,03±0,05±0,05±0,07±0,20±0,30±0,30
14 включ.
от - 48 до -±0,03±0,03±0,05±0,05±0,07±0,20±0,30±0,50
17
св. - 74 до --±0,20±0,20±0,10±0,10±0,40±0,50±0,50
48
св. - 84 до --±0,50±0,50±0,10±0,30±0,50±1,00±1,00
74 включ.
св. - 94 до --±0,50±0,50±0,30±0,50±1,00±1,00-
84 включ.
св. - 130 до---±0,70±1,50±1,50±1,50-
- 94 включ.
Лист № 6
Всего листов 13
св. 3 ГГц
до 4 ГГц
включ.
-
-
±0,30
±0,50
±0,50
±1,00
-
Таблица 4
Неравномерность установки уровня выходного сигнала на выходе 50 Ом
(относительно 100 кГц) , дБ
УровеньЧастота сигнала
сигнала,от 1 мГц от 100 кГц от 10 МГц св. 128 МГц св. 300 МГц св. 1,4 ГГц
дБм
до 100 кГцдодо 128 МГцдододо 3 ГГц
10 МГцвключ.300 МГц1,4 ГГцвключ.
включ. включ.
св. 20 до±0,03±0,04±0,04---
24 включ.
св. 14 до±0,03±0,04±0,04±0,06±0,20-
20 включ.
от - 17 до±0,03±0,04±0,04±0,06±0,20±0,30
14 включ.
от - 48 до -±0,03±0,04±0,04±0,06±0,20±0,30
17
св. - 74 до-±0,20±0,10±0,10±0,40±0,50
- 48
св. - 84 до-±0,50±0,10±0,30±0,50±1,00
- 74
включ.
св. - 94 до-±0,50±0,30±0,50±1,00±1,00
- 84
включ.
св. - 130------
до - 94
включ.
-
Лист № 7
Всего листов 13
Таблица 5
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала
на выходе 75 Ом, дБ
Ампли-Частота сигнала
туда, от 1 мГц от 20 кГц св. от 10 МГц св. 125 МГцсв. 300 МГц св. св. 3 ГГц
дБм
до до 100 кГц до до 300 МГц до 1,4 ГГц до 4 ГГц
20 кГц 100 кГц до 125 МГц включ. 1,4 ГГц до 3 ГГц включ.
включ. 10 МГц включ. включ. включ.
св. 14 до 18 ±0,12±0,12±0,12±0,12----
включ.
св. 8 до 14±0,12±0,12±0,12±0,12±0,15±0,25--
включ.
от - 23 до 8 ±0,12±0,12±0,12±0,12±0,15±0,25±0,30±0,50
включ.
от - 54 до -±0,15±0,15±0,15±0,15±0,20±0,50±0,50±0,50
23
св. - 80 до ---±0,20±0,20±0,20±0,50±0,50±0,50
54
св. - 90 до ---±0,70±0,70±0,70±1,00±1,00±1,00
80 включ.
св. - 100 до--±0,70±0,70±0,70±1,00±1,00-
- 94 включ.
св. - 120 до---±1,50±1,5±1,50±1,50-
- 100
включ.
1
100
1000
100
Таблица 6
Характеристики синусоидального сигнала на СВЧ выходе (только модель 96270)
прямой выход
от 1 мГц до 27 ГГц
с набором ВЧ сглаживания
от 1 кГц до 27 ГГц
Диапазон частот
Разрешение по частоте, мГц:
- стандартное
в диапазоне менее 100 МГц
от 100 МГц до 1 ГГц
свыше 1 ГГц до 10 ГГц
свыше 10 ГГц до 27 ГГц
- расширенное
в диапазоне менее 4 ГГц
свыше 4 ГГц
0,01
0,1
Лист № 8
Всего листов 13
и справлением
Таблица 7
Пределы допускаемой погрешности калибровочного коэффициента делителя/датчика из набо-
ра ВЧ сглаживания при калибровке датчиков мощности, %
Частота сигнала, ГГц
0,112,4812182226,5
без исправлений±1,06 ±1,42 ±1,42 ±2,19 ±2,33 ±2,91 ±3,52 ±3,52
с
и
отслеживанием
±0,37 ±0,49 ±0,60 ±0,76 ±0,89 ±1,06 ±1,36 ±2,18
Таблица 8
Пределы допускаемой неравномерности характеристики делителя/датчика из набора ВЧ сгла-
живания при определении неравномерности амплитудно-частотной характеристики
анализаторов спектра, дБ
Частота сигнала
св. 1 кГц до св. 100 МГц до св. 2,4 до 8 ГГц св. 8 до св. 12,4 до св. 18 до
100 МГц включ. 2,4 ГГц включ. включ. 12,4 ГГц 18 ГГц 26,5 ГГц
включ.включ.включ.
±0,05±0,07±0,1±0,13 ±0,13 ±0,16
см. таблицы 7 - 9
Характеристики синусоидального сигнала на СВЧ выходе (только модель 96270)
прямой выходс набором ВЧ сглаживания
5∙10
-8
∙f + 5∙10
-6
,
где f – значение установленной частоты в Гц
от - 4 до + 24 от - 10 до + 18
от - 4 до + 20 от - 10 до + 14
от - 100 до + 24от - 35 до + 18
от - 100 до + 20от - 35 до + 14
от - 100 до + 18от - 35 до + 12
0,001
2,01,22
Пределы допускаемой абсолют-
ной погрешности установки час-
тоты, Гц
Диапазон уровня выходного сиг-
нала, дБм:
- стандартный выход
до 1,4 ГГц включ.
свыше 1,4 ГГц
- СВЧ выход низкого уровня
до 1,4 ГГц включ.
свыше 1,4 до 20 ГГц включ.
свыше 20 ГГц
Разрешение, дБ
КСВН, не более
Пределы допускаемой погрешно-
сти установки уровня сигнала,
дБ:
- до 4 ГГц включ.
- от 4 до 26,5 ГГц включ.
Размеры разъема, мм
Продолжение таблицы 6
0,5
1,0
2,923,5
Лист № 9
Всего листов 13
Таблица 9
Пределы допускаемой неравномерности выходного напряжения делителя/датчика из набора
ВЧ сглаживания при определении полосы пропускания осциллографов, %
Частота сигнала
Установлен- св. 1 кГц св. 100 МГц св. 2,4 до св. 8 до св. 12,4 до св. 18 до
ный КСВН до 100 МГц до 2,4 ГГц 8 ГГц включ. 12,4 ГГц 18 ГГц 26,5 ГГц
включ.включ.включ.включ.включ.
1,0±0,53 ±0,71 ±1,10 ±1,16 ±1,46 ±1,76
1,2±1,40 ±1,49 ±1,71 ±1,75 ±1,96 ±2,20
1,6±3,38 ±3,41 ±3,51 ±3,53 ±3,64 ±3,77
- 75
- 84
- 78
- 72
- 66
Значение характеристики
- 60
- 55
- 60
Таблица 10
Наименование характеристики
Уровень гармонических составляющих в выходном сиг-
нале относительно уровня основного сигнала (дБн), ме-
нее:
- при частотах от 0,001 Гц до 1 ГГц включ.
- при частотах свыше 1 ГГц
Уровень субгармоник при частотах свыше 4 ГГц, дБн,
менее
Уровень негармонических составляющих, дБн, менее:
- модели 96040 и 96270 на частотах (при отстройке бо-
лее
3 кГц)
от 0,001 Гц до 9 МГц включ.
св. 9 до 500 МГц включ.
св. 500 МГц до 1 ГГц включ.
св. 1 до 2 ГГц включ.
св. 2 до 4 ГГц
- модели 96270 на частотах (при отстройке более 3 кГц)
св. 4 до 8 ГГц включ.
св. 8 до 16 ГГц включ.
св. 16 до 27 ГГц включ.
- 60
- 54
- 48
Таблица 11
Допускаемое значение спектральной плотности мощности фазового шума, дБн/Гц
по спецификации (стандартное)
Несущая частотаСмещение от несущей
1 Гц10 Гц100 Гц 1 кГц10 кГц 100 кГц 1 МГц 10 МГц 100 МГц
10 МГц-96 -116 -132-143 -150-153-154--
(-106) (-123)(-139)(-149)(-155)(-157)(-157)
св. 10 до-90-113-130-142-149-152-154-155-
15,625 МГц (-100) (-124) (-139) (-148) (-155) (-157) (-158) (-159)
включ.
св. 15,625 до-85-110-128-141-148-152-153-155-
31,25 МГц включ. (-95) (-119) (-135) (-145) (-152) (-157) (-158) (-159)
св. 31,25 до-80-107-125-141-148-152-153-155-
62,5 МГц включ. (-90) (-114) (-133) (-145) (-152) (-157) (-158) (-159)
Лист № 10
Всего листов 13
от 0,1 до 99 с разрешением 0,1
св. 6,25 до-78-101-121-141-148-151-153-155-
125 МГц включ. (-88) (-107) (-128) (-146) (-153) (-155) (-156) (-158)
Продолжение таблицы 11
Допускаемое значение спектральной плотности мощности фазового шума, дБн/Гц
по спецификации (стандартное)
Несущая частотаСмещение от несущей
1 Гц10 Гц100 Гц 1 кГц10 кГц 100 кГц 1 МГц 10 МГц 100 МГц
св. 125 до 250 МГц-72 -96 -116-138 -148-151-153-155
включ.(-82)(-102)(-122)(-143)(-152)(-155)(-156)(-158)(-162)
св. 250 до 500 МГц -66 -90 -110 -134 -144 -146 -152 -154
включ.(-76)(-96)(-116)(-139)(-148)(-150)(-155)(-157)(-163)
св. 500 МГц до -59 -84 -104 -130 -140 -141 -148 -152
1,0 ГГц включ.(-69)(-90)(-110)(-135)(-144)(-145)(-152)(-155)(-156)
св. 1,0 до 2,0 ГГц -54 -78 -98 -124 -134 -135 -144 -148
включ.(-64)(-84)(-104)(-130)(-138)(-139)(-147)(-150)(-150)
св. 2,0 до 3,0 ГГц -48 -73 -94 -120 -130 -131 -141 -147
включ.(-58)(-79)(-100)(-125)(-134)(-135)(-144)(-149)(-149)
св. 3,0 до 4,0 ГГц -44 -74 -94 -113 -117 -118 -130 -147
включ.(-54)(-80)(-100)(-117)(-120)(-121)(-133)(-149)(-149)
св. 4,0 до 8,0 ГГц (-48) (-74) (-94) (-111) (-114) (-115) (-135) (-149) (-149)
включ.
св. 8,0 до 16,0 ГГц(-42)(-68)(-88)(-105)(-108)(-109)(-129)(-149)(-149)
включ.
св. 16,0 до 26,5 ГГц (-36)(-62)(-82)(-99)(-102)(-103)(-123)(-149)(-149)
включ.
при 1 ГГц с фильтром фазового шума 9600FLT(-152)(-170)(-174)
Таблица 12
Характеристики в режиме модуляции
Значение характеристики
Наименование характеристики
Диапазон несущей частоты (Fc)
СВЧ выходвыход регулирующей головки
(только 96270)
50 Ом75 Ом
от 50 кГц до 4 ГГц
до 14 до 14 до 8
до 8 до 8 до 2
Уровень сигнала несущей, дБм:
- от 50 кГц до 1,4 ГГц включ.
- свыше 1,4 до 4 ГГц включ.
Диапазон частот моделирующего сигнала при Fc:
- от 50 кГц до 125,75 МГц включ.
- от 125,75 МГц до 4 ГГц включ.
от 1 до 220 Гц
от 1 Гц до 100 кГц
±0,01
±0,10
±1,00
Пределы допускаемой погрешности установки
частоты моделирующего сигнала, Гц:
- менее 1 кГц
- от 1 кГц до 9,9999 кГц
- от 10 до 100 кГц
Диапазон воспроизведения коэффициента ампли-
тудной модуляции (К
АМ
), %
Лист № 11
Всего листов 13
Продолжение таблицы 12
Характеристики в режиме модуляции
Наименование характеристикиЗначение характеристики
Пределы допускаемой погрешности воспро-
изведения К
АМ
:
- для К
АМ
более 5 %±(0,03 ∙ К
АМ
+0,1 %)
- для К
АМ
от 10 до 90 % и частоте несущей
до 75 МГц±(0,0075 ∙ К
АМ
+0,1 %)
Диапазон несущей частоты от 9 МГц до 4 ГГц
Пределы допускаемой погрешности воспро- 5∙10
-8
∙f + 0,24 Гц,
изведения несущей частотыгде f – значение установленной частоты в Гц
Диапазон модулирующей частоты от 1 Гц до 300 кГц
Пределы допускаемой погрешности воспро-
изведения модулирующей частоты, Гц:
- от 1 Гц до 9,9999 кГц±0,1
- от 10,000 до 99,999 кГц ±1
- от 100 до 300 кГц ±10
Диапазон воспроизведения девиации частоты
(F
дев
)/девиации фазы для Fc:
- от 9 до 31,25 МГцот 10 Гц до 300 кГц / до 1000 рад
- от 31,25 до 125 МГцот 10 Гц до 750 кГц / до 1000 рад
- от 125 МГц до 4 ГГцот 10 Гц до 4,8 МГц / до 1000 рад
Пределы допускаемой относительной по-
грешности воспроизведения девиации часто-±(0,03 ∙ Fдев + 0,24 Гц)
ты
Характеристики в режиме частотомера
Модель 96040Модель 96270
для 50 Омдля 10 кОм
Диапазон частот, МГцот 0,9 до 51,5от 0,9 до 310 от 0,9 до 50,5
Номинальная амплитуда входного сигнала, В 0,5
Время измерений, с
0,222080
Разрешение (количество цифр)7/8 8/9 9/10 10/11
Пределы допускаемой погрешности измере- ±(5∙10
-8
∙f
и
+ 0,5 ед. мл.р), ±(5∙10
-8
∙f
и
+ 1,25
ний частоты где f
и
– значение измеренной ед. мл.р)
частоты в Гц
Таблица 13 – Технические характеристики источников
Наименование характеристикиЗначение характеристики
Габаритные размеры (длина х ширина х высота), мм, не более 551 х 442 х 146
Масса, кг, не более 18
Время установления рабочего режима, мин, не более10
Напряжение питания от сети переменного тока частотой от 45 до от 220 до 240
66 Гц, В
Потребляемая мощность, В·А, не более250
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С
23±5
- относительная влажность воздуха при температуре 20
°
С, %, не
более
90
Лист № 12
Всего листов 13
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем
правом углу) и на лицевую панель источников методом трафаретной печати.
1
Количество
Комплектность средства измерений
Комплект поставки приведен в таблице 14.
Таблица 14
Наименование
Источник опорный радиочастотных сигналов с низким уровнем фазовых шу-
мов Fluke модели 96040А или опорный источник радиочастотных сигналов с
низким уровнем фазовых шумов Fluke модели 96270А
Руководство по эксплуатации
Методика поверки
Паспорт
1
1
1
Поверка
осуществляетсяв соответствии с документом 651-15-46 МП«Источники опорные
радиочастотных сигналов с низким уровнем фазовых шумов Fluke моделей 96040А и 96270А.
Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 27 апреля 2016 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма, а также на лицевую панель источников.
Основные средства поверки:
- частотомер электронно-счетный 53151А (рег. № 61967-15);
- стандарт частоты с относительной погрешностью FS 725;
- приёмник измерительный R&S FSMR 26 с опциями FS-K40 и В2: R&S FSMR 26 (рег.№
50678-12);
- анализатор источников сигналов R&S FSUP 26 (рег. № 37175-08);
- вольтметр переменного тока эталонный 5790А (рег. № 46613-11);
- калибратор многофункциональный Fluke 9640A (рег. № 55872-13);
- ваттметры СВЧ с блоком измерительным R&S NRP с преобразователями измерительными
NRP–Z55, NRP-Z91 (рег. № 32262-06): КСВН входа в диапазоне частот от 0 до 40 ГГц 1,1 - 1,3
(с NRP–Z55), от 9·10
-6
до 6 ГГц 1,11 – 1,18 (с NRP–Z91); пределы допускаемой относительной
погрешности установки мощности встроенного калибратора ±1,5 %; пределы допускаемой
относительной погрешности установки частоты встроенного калибратора ±0,1 %;. пределы
допускаемой относительной погрешности измерений мощности ±10 % (с NRP–Z55), ±6 % (с
NRP–Z91);
- аттенюатор 8493С (рег. № 60766-15);
- генератор сигналов Agilent E8257D (рег. № 53941-13);
- преобразователь измерительный ваттметров поглощаемой мощности 8483A (рег.№ 58320-14);
- блок измерительный ваттметра N1913A (рег. № 57386-14).
Сведения о методиках (методах) измерений
Источники опорные радиочастотных сигналов с низким уровнем фазовых шумов Fluke
моделей 96040А и 96270А. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к источникам
опорным радиочастотных сигналов с низким уровнем фазовых шумов Fluke моделей
96040А и 96270А
ГОСТ 8.129-2014 ГСИ. Государственная поверочная схема для средств измерений времени и
частоты.
Лист № 13
Всего листов 13
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений
импульсного электрического напряжения.
Техническая документация изготовителя.
Изготовитель
Компания «Fluke Precision Measurement Ltd», Великобритания.
Адрес: Hurricane Way, Norwich, Norfolk NR6 6JB, United Kingdom.
Заявитель
Общество с ограниченной ответственностью «Ноубл Хаус Трэйдинг», ИНН 5047057820.
Юридический адрес: 125040, Москва, улица Скаковая, д. 36, стр. 3
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский район, городское
поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский район, п/о Менделеево
Тел./факс: (495) 526-63-00, E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в
целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
«___»______________2016 г.
М. п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 80919-21 | Источники питания переменного и постоянного тока серии ASR-72000 | серия ASR-72000 | Good Will Instrument Co., Ltd., Тайвань Адрес:No. 7-1, Jhongsing Rd., Tucheng City, Taipei County 23678, Taiwan | 2 года | Перейти |
| 46742-11 | Источники питания постоянного тока программируемые (мощностью от 0,75 до 5 кВт) | Genesys™ | Фирма "Nemic-Lambda Ltd.", Израиль | 2 года | Перейти |
| 7893-80 | Источники питания постоянного тока | Я5Б-274 | П/я В-2150 ( БелВАР), Беларусь, г.Минск | Нет данных | Перейти |
| 72500-18 | Анализаторы телевизионных и радиовещательных сигналов | RANGERNeo 2, RANGERNeo 3, RANGERNeo 4 | Фирма "PROMAX Electronica S.L.", Испания | 1 год | Перейти |
| 13307-92 | Генераторы сигналов высокочастотные | Г4-198 | ГУП "Нижегородский завод им.М.В.Фрунзе", г.Нижний Новгород | 1,5 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
