Осциллографы цифровые запоминающие АКИП-4126/1-X, АКИП-4126/2-X, АКИП-4126/3-X, АКИП-4126/4-X, АКИП-4126/1А-X, АКИП-4126/2А-X, АКИП-4126/3А-X, АКИП-4126/4А-X, ГРСИ 64302-16
Номер госреестра:
64302-16
Наименование СИ:
Осциллографы цифровые запоминающие
Обозначение типа:
АКИП-4126/1-X, АКИП-4126/2-X, АКИП-4126/3-X, АКИП-4126/4-X, АКИП-4126/1А-X, АКИП-4126/2А-X, АКИП-4126/3А-X, АКИП-4126/4А-X
Производитель:
Фирма "Siglent Technologies Co., Ltd.", Китай
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62676
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Осциллографы цифровые запоминающие АКИП-4126/1-X, АКИП-4126/2-X,
АКИП-4126/3-X,АКИП-4126/4-X,АКИП-4126/1А-X,АКИП-4126/2А-X,
АКИП-4126/3А-X, АКИП-4126/4А-X
Назначение средства измерений
ОсциллографыцифровыезапоминающиеАКИП-4126/1-X,АКИП-4126/2-X,
АКИП-4126/3-X, АКИП-4126/4-X, АКИП-4126/1А-X, АКИП-4126/2А-X, АКИП-4126/3А-X,
АКИП-4126/4А-X (trial - осциллографы) предназначены для исследования формы и измерения
амплитудных и временных параметров электрических сигналов.
Описание средства измерений
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом
преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и
записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, автоматическую установку
размеров изображения, цифровое запоминание, цифровое или курсорное измерение
амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов
осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы
позволяют проводить математическую обработку сигналов.
Приборы обеспечивают управление всеми режимами работы и параметрами как
вручную, так и дистанционно от внешнего компьютера.
Для связи с внешними устройствами имеются интерфейсы USB, LAN. Опционально
осциллографы обеспечивают следующие дополнительные возможности: функциональный
генератор, 8-ми канальный логический анализатор, декодирование протоколов, измерение
мощности и анализ показателей качества электрической энергии.
Приборы оснащены системой быстрой справки.
ОсциллографывыпускаютсяввосьмимодификацияхАКИП-4126/1-X,
АКИП-4126/2-X, АКИП-4126/3-X, АКИП-4126/4-X, АКИП-4126/1А-X, АКИП-4126/2А-X,
АКИП-4126/3А-X, АКИП-4126/4А-X, отличающихся количеством входных каналов и полосой
пропускания.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП,
микропроцессор, устройство управления, запоминающее устройство, усилитель, схема
синхронизации, генератор развертки, блок питания, клавиатура, цветной ЖКИ.
Конструктивно осциллографы выполнены в виде компактного моноблока настольного
исполнения.
На передней панели приборов расположен ЖКИ, клавиатура, входы аналоговых
каналов, входы логического анализатора, разъем интерфейса USB (Host), выход компенсатора
пробника, выход функционального генератора.
На задней панели расположены выход допускового контроля, вход внешней
синхронизации, разъемы интерфейсов USB (Device) и LAN, гнездо для замка Кенсингтон,
вентилятор обдува, разъем сети питания.
Приборы оснащены складывающейся ручкой для переноски.
Для предотвращения несанкционированного доступа приборы имеют закрепительные
клейма (наклейки), закрывающие головки винтов крепления корпуса.
Внешний вид осциллографов представлен на рисунке 1. На рисунке 2 приведена схема
пломбировки от несанкционированного доступа.
Лист № 2
Всего листов 5

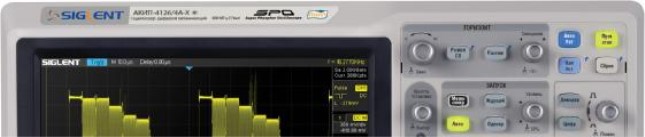

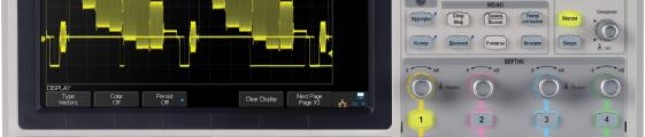

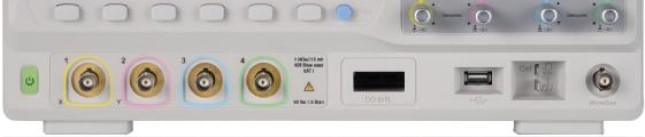

Рисунок 1 - Внешний вид осциллографов и схема нанесения знака утверждения типа (А)
Рисунок 2 - Схемы пломбировки от несанкционированного доступа (Б)
и нанесения знака поверки (В)
Программное обеспечение
Осциллографы имеют встроенное программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически
значимым. Метрологические характеристики приборов нормированы с учетом влияния
встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее
устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Характеристики ПО приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «высокий» в соответствии с Р 50.2.077-2014.
А
Б
В
Лист № 3
Всего листов 5
Таблица 1 - Характеристики программного обеспечения (ПО)
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Значение
отсутствует
не ниже 1.1.0.00.0
нет данных
Метрологические и технические характеристики
2
4
отклонения (К )
±4 при К = 2 мВ/дел;
Таблица 2 - Метрологические и технические характеристики
ХарактеристикаЗначение
Число входных аналоговых каналов АКИП-4126/1-X,АКИП-4126/2-X,
АКИП-4126/3-X, АКИП-4126/4-X
АКИП-4126/1А-X, АКИП-4126/2А-X,
АКИП-4126/3А-X, АКИП-4126/4А-X
МаксимальнаячастотаВключены половина каналов: 2;
дискретизации, ГГц Включены все каналы: 1
Максимальная длина записи, МБ Включены половина каналов: 140;
Включены все каналы: 70
Канал вертикального отклонения
Входной импеданс(50 ± 1) Ом ; (1 ± 0,02) МОм / (23 ± 2) пФ
Диапазон установки коэффициентов
от 2 мВ/дел до 10 В/дел
о
Пределы допускаемой относительной
погрешности установки
О
коэффициентов отклонения, %
О
±3 при К > 2 мВ/дел
Пределы допускаемой абсолютной±(0,03∙|Uизм|+0,01∙|Uсм|+0,2 дел∙К
о
+1) - при
погрешности измерения напряжения К
О
≤100 мВ/дел,
постоянного тока, мВ±(0,03∙|Uизм|+0,01∙|Uсм|+0,2 дел∙К
о
+1) - при
К
О
>100 мВ/дел,
где Uизм - измеренное значение напряжения,
Uсм - установленный уровень постоянного
смещения,
К
О
- коэффициент отклонения в мВ/дел
Диапазонустановкиуровня±1 при К
О
от 2 мВ/дел до 100 мВ/дел;
постоянного смещения (Uсм), В±10 при К
О
от 100 мВ/дел до 1 В/дел;
±100 при К
О
от 1 В/дел до 10 В/дел
Пределы допускаемой абсолютной
погрешностиустановкиуровня±(0,01∙|Uсм|+0,01∙8∙Ко + 2)
постоянного смещения, мВ
Полоса пропускания по уровню АКИП-4126/1-X, АКИП-4126/1А-X 70
минус 3 дБ, МГц, не менее АКИП-4126/2-X, АКИП-4126/2А-X 100
АКИП-4126/3-X, АКИП-4126/3А-X 200
АКИП-4126/4-X, АКИП-4126/4А-X 300
Времянарастанияпереходной АКИП-4126/1-X, АКИП-4126/1А-X5
характеристики, нс, не болееАКИП-4126/2-X, АКИП-4126/2А-X 3,5
АКИП-4126/3-X, АКИП-4126/3А-X 1,7
АКИП-4126/4-X, АКИП-4126/4А-X 1,2
Лист № 4
Всего листов 5
352
´
112
´
254
ХарактеристикаЗначение
Канал горизонтального отклонения
Диапазон установки коэффициентовот 1 нс/дел до 50 с/дел регулируется с шагом 1; 2; 5,
развертки (К
Р
) в режиме «самописец»: 100 мс/дел - 50 с/дел
Пределы допускаемой относительной
погрешностиустановки±0,0025
коэффициентов развертки, %
Общие технические характеристики
Параметры электрического питания:
- напряжение переменного тока, Вот 100 до 240
- частота переменного тока, Гц от 45 до 400
Габаритные размеры
(длина
´
ширина
´
высота), мм
Масса, кг6,2
Нормальные условия применения:
- температура окружающего воздуха,
°
С
23 ± 5
- относительная влажность воздуха, %
до 80
Рабочие условия применения:
- температура окружающего воздуха,
°
С
от плюс 5 до плюс 40
- относительная влажность воздуха, % до 80 при плюс 30
°
С
Знак утверждения типа
наносится методом наклейки на лицевую панель прибора и типографским способом на
титульный лист руководства по эксплуатации.
Комплектность средства измерений
Таблица 3 - Комплектность
Наименование
Осциллограф
Пробник-делитель 1:1/1:10
Кабель питания
Кабель USB
Руководство по эксплуатации
Методика поверки
Количество
1 шт.
2/4 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 64302-16 «Осциллографы цифровые запоминающие
АКИП-4126/1-X,АКИП-4126/2-X,АКИП-4126/3-X,АКИП-4126/4-X,АКИП-4126/1А-X,
АКИП-4126/2А-X, АКИП-4126/3А-X, АКИП-4126/4А-X. Методика поверки», утвержденному
ФГУП «ВНИИМС» 11.04.2016 г.
Основные средства поверки: калибратор осциллографов Fluke 9500В (Госреестр № 30374-05).
Знак поверки в виде наклейки наносится на заднюю панель корпуса прибора.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 5
Всего листов 5
Нормативные документы, устанавливающие требования к осциллографам цифровым
запоминающимАКИП-4126/1-X,АКИП-4126/2-X,АКИП-4126/3-X,АКИП-4126/4-X,
АКИП-4126/1А-X, АКИП-4126/2А-X, АКИП-4126/3А-X, АКИП-4126/4А-X
1 ГОСТ 22261-94Средства измерений электрических и магнитных величин. Общие
технические условия.
2 ГОСТ Р 8.761-2011ГСИ.Государственнаяповерочнаясхемадлясредств
измерений импульсного электрического напряжения.
Изготовитель
Фирма «SIGLENT TECHNOLOGIES CO., LTD.», Китай
Адрес: 3/F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Bao’an District,
Shenzhen, 518101, China
Тел./факс: +86-755-36615186 / +86-755-33591582
Web-сайт:
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Адрес: 119071, г. Москва, проезд Донской 2-й, дом 10, строение 4, комната 31
Тел./факс: 8 (495) 777-5591 / 8 (495) 640-3023
Web-сайт:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77/437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 35497-07 | Приборы для измерения артериального давления и частоты пульса цифровые | DS-400, DS-500, WS-1000, DS-2200, WS-1100, WS-1300 | Фирма "Suzhou NISSEI Meter Co., Ltd.", Китай | 2 года | Перейти |
| 4036-74 | Осциллографы двухлучевые | С1-69 | Завод "Электроаппарат", г.Брянск | Нет данных | Перейти |
| 22695-02 | Осциллографы | HP 54615B | Фирма "Hewlett Packard", США | 2 года | Перейти |
| 5048-75 | Вольтметры универсальные цифровые | В7-18 | ПО им.В.И.Ленина, Беларусь, г.Минск | Нет данных | Перейти |
| 25654-03 | Оксиметры цифровые для дыхательных контуров аппаратов ИВЛ | ОксиТ-20.8-РХЛ | ООО "РэдХакер Лаб.", г.Красногорск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
