Измерители силы натяжения каната CY201200-4080 (ZJ40DBS-CY20010-400-4080, ZJ50DBS-CY20010-400-4080), CY201200-4920 (ZJ70DBS-CY20010-400-4920), CY201200-2400 (ZJ30DBS-CY20010-400-2400), ГРСИ 64301-16
Номер госреестра:
64301-16
Наименование СИ:
Измерители силы натяжения каната
Обозначение типа:
CY201200-4080 (ZJ40DBS-CY20010-400-4080, ZJ50DBS-CY20010-400-4080), CY201200-4920 (ZJ70DBS-CY20010-400-4920), CY201200-2400 (ZJ30DBS-CY20010-400-2400)
Производитель:
Фирма "CCDC Logging Company Chongqing Instrument Factory", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62675
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители силы натяжения каната серий CY201200-4080(ZJ40DBS-CY20010-
400-4080, ZJ50DBS-CY20010-400-4080), CY201200-4920(ZJ70DBS - CY20010-400-
4920), CY201200-2400(ZJ30DBS- CY20010-400-2400)
Назначение средства измерений
Измерители силы натяжения каната серий CY201200-4080(ZJ40DBS-CY20010-400-4080,
ZJ50DBS-CY20010-400-4080), CY201200-4920(ZJ70DBS - CY20010-400-4920), CY201200-
2400(ZJ30DBS- CY20010-400-2400) (далее измерители) предназначены для измерения и регист-
рации величины силы нагрузки на крюке буровой установки при бурении или ремонте.
Описание средства измерений
Принцип действия измерителей заключается в измерении силы натяжения неподвижного
каната (F
н
), которая определяется силой нагрузки на крюке (грузоподъёмностью F
гр
) , кратно-
стью полиспаста (числом ветвей полиспаста n) и выражается зависимостью: F
н
=F
гр
/n.
Измерители конструктивно состоят из фиксатора неподвижного каната полиспаста, гид-
равлического преобразователя (датчика) силы, стрелочного индикатора, регистрирующего уст-
ройства и гидравлических соединительных шлангов.
Фиксатор неподвижного каната состоит из основания, на котором установлены гидрав-
лический преобразователь (датчик) силы и барабан крепления неподвижного каната с рычагом.
Конец рычага соединён с гидравлическим преобразователем (датчиком) силы. Фиксатор непод-
вижного каната устанавливается на буровой вышке в месте закрепления неподвижного каната.
Гидравлический преобразователь (датчик) силы мембранного типа предназначен для
преобразования силы натяжения неподвижного каната полиспаста в давление рабочей жидко-
сти гидравлической системы.
В качестве стрелочного индикатора и регистрирующего устройства применяется гидрав-
лический манометр, шкала индикатора именована в единицах силы. Регистрирующее устройст-
во предназначено для регистрации на бумажном носителе величины нагрузки на крюке.
Нагрузка на крюке полиспаста через неподвижный канат полиспаста передаётся на гид-
равлический преобразователь (датчик) силы, который соединён гидравлическим шлангом со
стрелочным индикатором и регистрирующим устройством. Величина нагрузки на крюке ото-
бражается на стрелочном индикаторе и записывается регистрирующим устройством.
Измерители выпускаются в трёх комплектациях, отличающихся типом фиксатора непод-
вижного каната и типом индикатора в зависимости от измеряемой грузоподъёмности.
Лист № 2
Всего листов 4

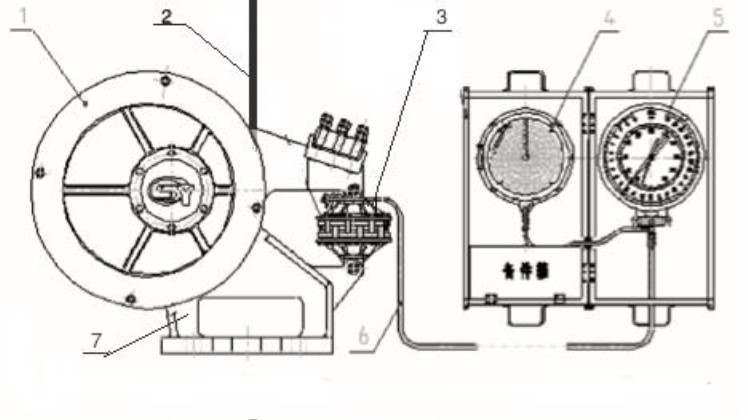

Рисунок 1 - Структурная схема измерителя силы натяжения каната
1. Барабан закрепления неподвижного каната с рычагом.
2. Неподвижный канат полиспаста.
3. Гидравлический преобразователь (датчик) силы.
4. Регистрирующее устройство.
5. Стрелочный индикатор.
6. Гидравлический соединительный шланг.
7. Основание фиксатора неподвижного каната.
Рисунок 2 - Общий вид фиксатора неподвижного каната полиспаста
Лист № 3
Всего листов 4
Метрологические и технические характеристики
492040802880
202020
410340240
±1,0±1,0±1,0
Таблица 1 - Основные технические характеристики
1 Наибольшая предельная нагрузка на
крюке полиспаста, кН
2 Наименьшая предельная нагрузка на
крюке полиспаста, кН
3 Число ветвей полиспаста, n121212
4 Наибольшая нагрузка на неподвиж-
ном конце полиспаста, кН
5 Пределы допускаемой относитель-
ной погрешности измерения нагрузки
индикатором в диапазоне св. 20 до
4920 кН (в % от измеряемой нагрузки)
6 Пределы допускаемой относитель-
ной погрешности регистрации нагруз-
ки
регистрирующим прибором в диапа-
±2,5±2,5±2,5
зоне св. 20 до 4920 кН
(в % от измеряемой нагрузки)
7 Тип индикатора
XZZ500A XZZ400В XZZ250
8 Тип регистрирующего прибора
XZJ-00 XZJ-00 XZJ-00
Фиксатор неподвижного каната
9 Тип
JZG41JZG34АJZG24
10 Габаритные размеры (ширина, вы- 1160х1385х425 1275х1055х600 1275х 816х305
сота, глубина), мм
11 Диаметр каната, мм383528
Датчик силы
12 Тип
XZC24XZC24XZC24
13 Выходное давление, мРа6,8366
14 Габаритные размеры, ммØ 280, длина 398
15 Рабочий диапазон температур,
°
С
от минус 40 до плюс 50
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 2 - Комплектность средства измерения
Наименование
Измеритель силы натяжения каната
Комплект гидравлических шлангов
Руководство по эксплуатации
Методика поверки МП ТИнТ 184/1-2016
Количество, шт.
1
1
1
1
Поверка
осуществляется по документу МП ТИнТ 184/1-2016 «Измеритель силы натяжения каната серий
CY201200-4080(ZJ40DBS-CY20010-400-4080,ZJ50DBS-CY20010-400-4080),CY201200-
4920(ZJ70DBS - CY20010-400-4920), CY201200-2400(ZJ30DBS- CY20010-400-2400). Методика
поверки», утверждённому ГЦИ СИ ООО «ТестИнТех» 25.01.2016 г.
Лист № 4
Всего листов 4
Основные средства поверки:
- динамометры растяжения, 2 разряд по ГОСТ 8.640-2014, погрешность ±0,24 %.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
содержатся в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
измерителям силы натяжения каната серий CY201200-4080(ZJ40DBS-CY20010-400-4080,
ZJ50DBS-CY20010-400-4080), CY201200-4920(ZJ70DBS - CY20010-400-4920), CY201200-
2400(ZJ30DBS- CY20010-400-2400)
Техническая документация изготовителя «CCDC Logging Company Chongqing Instrument
Factory», Китай.
Изготовитель
«CCDC Logging Company Chongqing Instrument Factory», Китай
400021, Nan Qiaosi, Jiangbei District, Chongqing, Китай
Телефон: 023-67650184; факс: 023-67310707
Заявитель
ООО «РУСХУН-ХУА», Москва
117519, г. Москва, ул. Кировоградская 32, офис 15 B1
Тел.: +7 (495)3152688
Испытательный центр
ГЦИ СИ ООО «ТестИнТех»
123308, Москва, ул. Мневники, д. 1
ИНН 7734656656, КПП 773401001
Аттестат аккредитации ГЦИ СИ ООО «ТестИнТех» по проведению испытаний средств
измерений в целях утверждения типа № 30149-11 от 08.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
