Номер госреестра:
64281-16
Наименование СИ:
Анализаторы плотности
Обозначение типа:
DMA 4200M
Производитель:
Фирма "Anton Paar GmbH", Австрия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62654
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы плотности DMA 4200M
Назначение средства измерений
Анализаторы плотности DMA 4200M (далее - анализаторы) предназначены для
измерений плотности жидкостей и газов.
Описание средства измерений
Принцип действия анализаторов основан на измерении резонансной частоты
механических колебаний чувствительного элемента, выполненного в виде U-образной трубки,
заполненной испытываемым образцом. Значение резонансной частоты собственных колебаний
чувствительного элемента является функцией плотности, находящегося в нём образца,
температуры, геометрических и механических характеристик, определяемых при калибровке.
Собственные колебания чувствительного элемента поддерживаются с помощью
специальной электромагнитной системы. Частотный выходной сигнал поступает в электронный
блок, где обрабатывается и окончательный результат измерения высвечивается на дисплее в
единицах плотности.
В анализаторах чувствительный элемент конструктивно выполнен в едином корпусе с
электронным блоком, электронным термостатом, сенсорным дисплеем.
Существует возможность подключения принтера для печати отчётов об измерениях и
дополнительной клавиатуры.
Необходимая температура измерения поддерживается электронным термостатом и
измеряется платиновым термометром сопротивления типа Pt 10Ex0.
Концы U-образной трубки чувствительного элемента имеют резьбу 3/8’ для
подсоединения трубопровода высокого давления, по которому подается рабочая жидкость или
газ. Корпус чувствительного элемента имеет внутренние полости и снабжён штуцерами для
подключения внешнего термостата. Пломбирование анализаторов не предусмотрено.

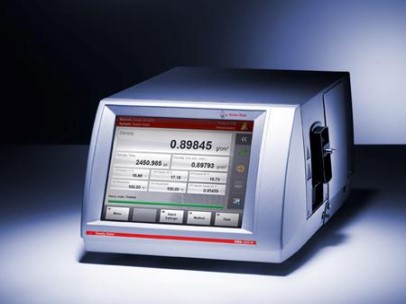

Рисунок 1 - Внешний вид анализаторов плотности DMA 4200M
Место нанесения знака поверки
Лист № 2
Всего листов 3
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО), предназначенное для
управления работой анализатора и процессом измерений, а также хранения и обработки
полученных данных.
Программное обеспечение анализаторов может быть установлено или переустановлено
только на заводе-изготовителе с использованием специальных программно-технических
устройств. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ
и измерительную информацию.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в
соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в
таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные (если имеются)
Значение
Instrument software
2.хх.хххх.ххх
-
-
Метрологические и технические характеристики
приведены в таблице 2.
Значение характеристики
от 0,00075 до 1,8
±
2,0∙10
-4
40
Рабочий диапазон температуры в измерительной ячейке, °С
от -10 до +200
Хастеллой С-276
510×330×230
Таблица 2 - Метрологические и технические характеристики
Наименование характеристики
Диапазон измерений плотности с нормируемыми метроло-
гическими характеристиками, г/см
3
Пределы допускаемой погрешности измерений плотности,
г/см
3
Время одного измерения при установившейся
температуре в измерительной ячейке, с, не более
Диапазон показаний плотности, г/см
3
Дискретность отсчета показаний плотности, г/см3
от 0 до 3
1,0·10
-5
от 0,1 до 50
2
27,1
220
±
22
50±1
250
Рабочий диапазон давления в измерительной ячейке, МПа
Номинальный объем измерительной ячейки, см
3
Материалы, контактирующие с анализируемыми
образцами
Габаритные размеры (длина×ширина×высота), мм,
не более
Масса, кг, не более
Напряжение питания от сети переменного тока, В
частота, Гц
Потребляемая мощность, Вт, не более
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %
от +15 до +50
от 10 до 90 (без конденсации)
Лист № 3
Всего листов 3
Знак утверждения типа
наносится на титульный лист технической документации фирмы-изготовителя типографским
способом и на панель анализатора в виде наклейки.
Комплектность средства измерений
В комплектпоставкивходят:анализаторплотностиDMA 4200M;комплект
эксплуатационной документации; одиночный комплект ЗИП; методика поверки.
Поверка
осуществляется по документу МП 64281-16 «Анализаторы плотности DMA 4200M фирмы
«AntonPaarGmbH»,Австрия.Методикаповерки»,утвержденномуруководителем
АО «НИЦПВ» 03.02.2016 г.
Основные средства поверки: стандартные образцы плотности жидкости РЭП-1
(ГСО 8579-2004), РЭП-5 (ГСО 8583-2004), РЭП-7 (ГСО 8585-2004) (пределы допускаемой
погрешности
±
5·10
-5
г/см
3
).
Сведения о методиках (методах) измерений
Анализаторы плотности DMA 4200M. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам
плотности DMA 4200M
ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений
плотности».
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «Anton Paar GmbH», Австрия
Anton-Paar-Str. 20 A-8054 Graz / Austria - Europe
Тел.: +43 316 257-0. Факс: +43 316 257-257
E-mail:
. Адрес Web-сайта:
Заявитель
АО «АВРОРА Лаб»
117628, г. Москва, ул. Грина, д. 42
Тел. +7 495 258-83-05/06/07. Факс +7 495 958-29-40; Е-mail:
Испытательный центр
АО «НИЦПВ»
Адрес: 119421, г. Москва, ул. Новаторов 40, корп. 1.
Тел. +7 495 935-97-77, 935-97-66. Тел./Факс: 935-96-90; E-mail:
Аттестат аккредитации АО «НИЦПВ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311409.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
