Номер госреестра:
82961-21
Наименование СИ:
Анализаторы жидкости
Обозначение типа:
Ohaus
Производитель:
Фирма "OHAUS INSTRUMENTS (SHANGHAI) CO., LTD", КНР; Фирма "OHAUS INSTRUMENTS (CHANGZHOU) CO., LTD", КНР; Фирма "OHAUS CORPORATION", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.09.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «27» сентября 2021 г. № 2115
Лист № 1
Регистрационный № 82961-21Всего листов 13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы жидкости Ohaus
Назначение средства измерений
Анализаторы жидкости Ohaus (далее – анализаторы) предназначены для измерений
рН, окислительно-восстановительного потенциала (ОВП), удельной электрической
проводимости (УЭП), общего солесодержания (TDS), солености (PSU) жидких сред,
удельного сопротивления раствора (RES) и массовой концентрации растворенного в воде
кислорода(DO)содновременнымизмерениемтемпературыитемпературной
компенсацией результатов измерений.
Описание средства измерений
Принцип действия анализатора заключается в измерении электрического сигнала,
поступающего с одного из датчиков физико-химических параметров жидкости и
преобразовании его в соответствующую выходную величину: потенциометрического
(измерение рН и ОВП), резистивного (измерение температуры), амперометрического
(измерение DO) или кондуктометрического (измерение УЭП, TDS, PSU, RES).
Конструктивно анализатор состоит из первичного преобразователя (датчика) и
вторичногопреобразователя.Вторичныйпреобразовательвыполненввиде
микропроцессорного блока с жидкокристаллическим дисплеем и пленочной клавиатурой.
Измеренный сигнал от каждого датчика поступает в микропроцессорный блок, в котором
происходит усиление и преобразование. Далее сигнал разделяется по видам измеряемых
параметров и поступает в систему индикации.
Предусмотрен ввод сигнала от преобразователя температуры, встроенного
непосредственно в первичный преобразователь. Программное обеспечение анализаторов
позволяет осуществлять температурную компенсацию результатов измерений. Функция
приведения результатов измерений УЭП к температуре 25
о
С реализуется за счет введения
в память анализатора коэффициента, характеризующего зависимость УЭП измеряемой
среды от температуры.
Анализаторы выпускаются 69 модификаций,которыеразличаются типом
электрода, исполнением вторичного преобразователя (настольное, портативное и
карманное), техническими характеристиками и измеряемыми параметрами. Назначение
модификаций анализатора приведено в таблице 1.
Маркировочная табличка для карманных приборов анализаторов наносится на
корпус пластикового футляра прибора и является неотъемлемой частью прибора
карманного исполнения. Для остальных исполнений маркировка расположена на корпусе
вторичного преобразователя. На маркировочной табличке указаны: название анализатора,
модель и серийный номер. Серийный номер имеет цифровой формат, нанесен
типографским способом.
Обозначение модификаций анализаторов имеет вид: [Х1][X2][A]-[X3], где
X1 – условное обозначение линейки анализаторов жидкости Ohaus;
ST – обозначение линейки электрохимического оборудования Starter;
AB - обозначение линейки электрохимического оборудования AuqaSearcher
(настольное исполнение);
AP - обозначение линейки электрохимического оборудования AuqaSearcher
(портативное исполнение);
Лист № 2
Всего листов 13
X2 – условное цифровое обозначение модификации:
Starter: 5000, 2100; 2200; 3100; 400; 450; 300; 200; 20; 10;
AuqaSearcher: 23; 33; 41; 61;
A – условное буквенно-цифровое обозначение типа измеряемого параметра:
Для модификаций Starter:
R – Измерение окислительно-восстановительного потенциала (ОВП);
С – Измерение удельной электрической проводимости (УЭП);
D – Измерение содержания растворенного в воде кислорода (DO);
S – Измерение солености (PSU);
T – Измерение общего солесодержания (TDS);
M – Двухканальное исполнение анализатора;
Отсутствие параметра является обозначением измерения рН/ОВП.
Для модификаций AuqaSearcher:
PH - Измерение рН/ОВП;
EC – Измерение удельной электрической проводимости (УЭП);
DO – Измерение содержания растворенного в воде кислорода (DO);
M1 – двух канальное исполнение (измерение рН, УЭП);
M2 – двух канальное исполнение (измерение рН, DО);
X3 – условное обозначения исполнения первичного преобразователя по заказу (если
присутствует).
Внешний вид анализаторов приведен на рисунках 1-18.
Рисунок 1 - ST3100, ST3100M

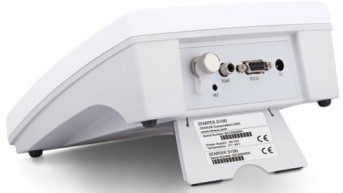

Рисунок 2 - ST3100, ST3100M

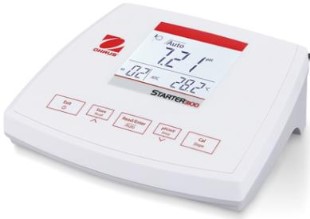

Рисунок 3 - ST2100, ST2200

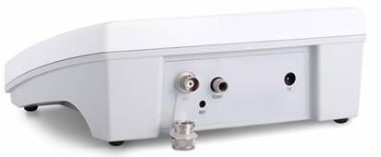

Рисунок 4 - ST2100, ST2200
Лист № 3
Всего листов 13

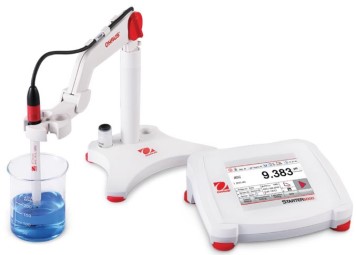

Рисунок 5 - ST5000

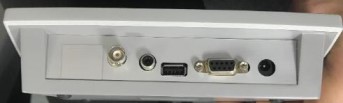

Рисунок 6 - ST5000
Рисунок 7 - AuqaSearcher все модификации
Рисунок 8 - AuqaSearcher все модификации
Рисунок 9 - ST300, ST200 все модификации
Рисунок 10 - ST300, ST200 все
модификации
Рисунок 11 - ST400, ST450
Рисунок 12 - ST400, ST450
Лист № 4
Всего листов 13
Рисунок 13 - ST400M
Рисунок 14 - ST400M
Рисунок 15 - ST400D
Рисунок 16 - ST400D
Рисунок 17 - ST10, ST20 все модификацииРисунок 18 - ST10, ST20 все модификации
Таблица 1 – Назначение модификаций анализатора
Измеряемый параметр
УЭП TDS PSU DO RES t
4 5 6 7 8 9
-----+
Модификация
рНОВП
1
2 3
ST2100, ST2100A-X3, ST2200, ST2200A-
X3, ST3100, ST3100A-X3, AB33PH,
AB33PH-X3, ST5000, ST5000A-X3,
AB41PH, AB41PH-X3, AB61PH++
AB61PH-X3, AB23PH, AB23PH-X3,
ST200, ST200-X3, ST300, ST300-X3
ST400, ST400-X3, ST450, ST450-X3
AB33M1, AB33M1-X3 + +
AB23ЕС, AB23ЕС-X3 - -
AB33ЕС, AB33ЕС-X3 - -
ST10C-C, ST10C-B, ST10C-A - -
+++-++
+++- -+
+++-++
+ - -- - -
Лист № 5
Всего листов 13
23456789
--+----+
--+++--+
--++---+
-----+-+
- - - + - - - --
- - + - - - +
+++++-++
Продолжение таблицы 1
1
ST20C-C, ST10C-B, ST20C-B, ST20C-A
ST3100C, ST3100C-X3
ST300C, ST300C-X3
AB33DO,AB33DO-X3,ST400D,
ST400D-X3, ST10D, ST10D-X3, ST20D,
ST20D-X3
ST10Т-B, ST10T-A
ST20T-A
ST3100M, ST3100M-X3, ST400M,
ST400M-X3, ST450M, ST450M-X3
AB33M2, AB33M2-X3
ST10
+ + + + + + + +
+ - - - - - - -
ST20+------+
ST10R - +-----
-
ST20R - +-----+
ST10M-B + - + + - - -+
ST10M-C + - + - + - -+
ST20M-B + - + + - - -+
ST20M-C + - + - + - -+
ST20T-B
- - - + + - -+
ST10S - - - - + - - -ST20S
- - - - + - -+
В конструкции вторичного преобразователя не предусмотрено пломбирование.
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение, выполняющее
функцииуправленияработойанализатора,считывания,отображения,хранения
результатов измерений.
Таблица 2 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение для ПО
Идентификационное наименование ПО Ohaus
Номер версии ПО не ниже 1.00*
Цифровой идентификатор ПО -
*Примечание: для модификаций карманных приборов Starter версия ПО
недоступна.
Конструкцияанализаторовисключаетвозможностьнесанкционированного
влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений
соответствует уровню «высокий» по Р 50.2.077-2014.
Лист № 6
Всего листов 13
Метрологические и технические характеристики
от 0,00 до 14,00
от 0,00 до 14,00
от 0,00 до 14,00
0,01
0,1/0,01/0,001
0,01
±0,05
±0,05
±0,05
ST5000, ST5000A-X3, AB41PH, AB41PH-X3, AB61PH,
AB61PH-X3
Портативные модификации:
ST200, ST200-X3, ST300, ST300-X3, ST400, ST400-X3, ST450,
ST450-X3, ST400M, ST400M-X3, ST450M, ST450M-X3
Карманные модификации:
ST10
±0,5
ST20, ST10M-B, ST10M-C, ST20M-B, ST20M-C
±0,05
Значение
2
Таблица 3 – Метрологические характеристики
Наименование характеристики
1
Диапазон измерений рН
Настольные модификации:
- ST2100, ST2100A-X3, ST2200, ST2200A-X3, ST3100, ST3100A-
X3, AB33PH, AB33PH-X3, ST3100M, ST3100M-X3, ST5000,
ST5000A-X3, AB41PH, AB41PH-X3, AB61PH AB61PH-X3,
AB33M1, AB33M1-X3, AB33M2, AB33M2-X3, AB23PH, AB23PH-
X3
Портативные модификации:
- ST200, ST200-X3, ST300, ST300-X3, ST400, ST400-X3, ST450,
ST450-X3, ST400M, ST400M-X3, ST450M, ST450M-X3
Карманные модификации: ST10, ST20, ST10M-B, ST10M-C,
ST20M-B, ST20M-C
Дискретность измерений рН:
Настольные модификации:
ST2100, ST2100A-X3, ST2200, ST2200A-X3, ST3100, ST3100A-X3,
AB33PH, AB33PH-X3, ST3100M, ST3100M-X3, AB23PH, AB23PH-
X3, AB33M1, AB33M1-X3, AB33M2, AB33M2-X3
ST5000, ST5000A-X3, AB41PH, AB41PH-X3, AB61PH,
AB61PH-X3
Портативные модификации: ST200, ST200-X3, ST300, ST300-X3
ST400,ST400-X3,ST450,ST450-X3,ST400M,ST400M-X3,
ST450M, ST450M-X3
Карманные модификации:
ST10
ST20, ST10M-B, ST10M-C, ST20M-B, ST20M-C
0,1
0,01
Пределы допускаемой абсолютной погрешности измерений рН
Настольные модификации:
ST2100, ST2100A-X3, ST2200, ST2200A-X3, ST3100, ST3100A-X3,
AB33PH, AB33PH-X3, ST3100M, ST3100M-X3, AB23PH, AB23PH-
X3, AB33M1, AB33M1-X3, AB33M2, AB33M2-X3
Лист № 7
Всего листов 13
от -1999 до +1999
от -2000 до +2000
от -1999 до +1999
1
0,1
1/0,1/0,01
1
±6
от 0 до 100
от 0 до 100
2
от -2000 до +2000
от -1000 до +1000
1
Продолжение таблицы 3
1
Диапазоны измерений ОВП, мВ
Настольные модификации:
ST2100, ST2100A-X3, ST2200, ST2200A-X3, ST3100,
ST3100A-X3, AB23PH, AB23PH-X3
ST3100M, ST3100M-X3, ST5000, ST5000A-X3, AB33PH, AB33PH-
X3, AB41PH, AB41PH-X3, AB61PH AB61PH-X3, AB33M1,
AB33M1-X3, AB33M2, AB33M2-X3
Портативные модификации:
ST200, ST200-X3, ST300, ST300-X3
ST400, ST400-X3, ST450, ST450-X3, ST400M, ST400M-X3,
ST450M, ST450M-X3
Карманные модификации: ST10R, ST20R
Дискретность измерений ОВП, мВ
Настольные модификации:
ST2100, ST2100A-X3, ST2200, ST2200A-X3, ST3100, ST3100A-X3,
AB33PH, AB33PH-X3, ST3100M, ST3100M-X3, AB23PH, AB23PH-
X3, AB61PH AB61PH-X3
AB33M1, AB33M1-X3, AB33M2, AB33M2-X3
ST5000, ST5000A-X3, AB41PH, AB41PH-X3
Портативные модификации:
ST200, ST200-X3, ST300, ST300-X3, ST400, ST400-X3, ST450,
ST450-X3, ST400M, ST400M-X3, ST450M, ST450M-X3
Карманные модификации: ST10R, ST20R
Пределы допускаемой абсолютной погрешности измерений ОВП,
мВ (для всех модификаций)
Диапазоны измерений температуры жидкости,
о
С
Настольные модификации: ST2100, ST2100A-X3, ST2200,
ST2200A-X3, AB23PH, AB23PH-X3, AB23ЕС, AB23ЕС-X3,
ST3100, ST3100A-X3, ST3100M, ST3100M-X3, AB33PH, AB33PH-
X3, AB33M1 AB33M1-X3, AB33M2, AB33M2-X3, AB33ЕС,
AB33ЕС-X3, AB33DO, AB33DO-X3, ST5000, ST5000A-X3,
AB41PH, AB41PH-X3, AB61PH AB61PH-X3
Портативные модификации: ST200, ST200-X3, ST300, ST300-X3,
ST300C, ST300C-X3, ST400, ST400-X3, ST450, ST450-X3, ST400M,
ST400M-X3, ST450M, ST450M-X3
ST400D, ST400D-X3
Карманные модификации: ST20, ST20R, ST20C-C, ST20C-B,
ST20C-A, ST20S, ST10M-B, ST10M-C ST20M-B, ST20M-C
ST20T-B, ST20T-A, ST10D, ST10D-X3, ST20D, ST20D-X3
Дискретность измерений температуры жидкости,
о
С (для всех
модификаций)
Пределы допускаемой абсолютной погрешности измерений
температуры жидкости,
о
С (для всех модификаций)
от 0 до 50
от 0 до 99
от 5 до 45
0,1
±0,3
Лист № 8
Всего листов 13
AB33ЕС, AB33ЕС-X3
AB33M1, AB33M1-X3, AB33M2, AB33M2-X3
от 0,01 мкСм/см до
199,9 мСм/см
от 0,001 мкСм/см
до 1000 мСм/см
от 0,01 мкСм/см до
500 мСм/см
от 0,1 мкСм/см до
199,9 мСм/см
Портативные модификации: ST300C, ST300C-X3, ST400M,
ST400M-X3, ST450M, ST450M-X3
Карманные модификации
ST10C-C, ST20C-C, ST10M-C, ST20M-C
ST10C-B, ST20C-B, ST10M-B, ST20M-B
ST10C-A, ST20C-A
0,01 мкСм/см
0,001 мкСм/см
ST300C, ST300C-X3
ST400M, ST400M-X3, ST450M, ST450M-X3
0,1 мкСм/см
0,1 мкСм/см
±1,0
±0,5
±1,0
±0,5
ST10C-C, ST10C-B, ST10C-A
±2,5
ST20C-C, ST20C-B, ST20C-A
±1,5
ST10M-B, ST10M-C, ST20M-B, ST20M-C
±2,0
2
Продолжение таблицы 3
1
Диапазоны измерений УЭП:
Настольные модификации:
ST3100C, ST3100C-X3, ST3100M, ST3100M-X3, AB23ЕС, AB23ЕС-
X3
от 0,01 мСм/см до
19,99 мСм/см
от 1 мкСм/см до
1999 мкСм/см
от 0,1 мкСм/см до
199,9 мкСм/см
Дискретность измерений УЭП:
Настольные модификации:
ST3100C, ST3100C-X3, ST3100M, ST3100M-X3, AB23ЕС, AB23ЕС-
X3, AB33M1, AB33M1-X3, AB33M2, AB33M2-X3
AB33ЕС, AB33ЕС-X3
Портативные модификации:
10 мкСм/см
1 мкСм/см
0,1 мкСм/см
Карманные модификации:
ST10C-C, ST20C-C, ST10M-C, ST20M-C
ST10C-B, ST20C-B, ST10M-B, ST20M-B
ST10C-A, ST20C-A
Пределы допускаемой относительной погрешности измерений
УЭП, %
Настольные модификации: ST3100C, ST3100C-X3, ST3100M,
ST3100M-X3, AB23ЕС, AB23ЕС-X3, AB33M1, AB33M1-X3,
AB33M2, AB33M2-X3, AB33ЕС, AB33ЕС-X3
в поддиапазонах измерений
до 1 мкСм/см
св. 1 мкСм/см
Портативные модификации: ST300C, ST300C-X3, ST400M,
ST400M-X3, ST450M, ST450M-X3
в поддиапазонах измерений
до 1 мкСм/см
св. 1 мкСм/см
Карманные модификации:
Лист № 9
Всего листов 13
от 0,1 до 199,9
от 0,1 до 2000
от 0,1 до 199,9
0,01
±0,5
±0,5
от 0 до 100 ПЕС
от 0 до 100 ПЕС
0,01 ПЕС
0,01 ПЕС
0,1 ‰
2
от 0,1 до 1000
от 0,1 до 100
0,1
0,01
0,1
1
±2,5
±1,5
±2,0
от 0 до 19,99 ПЕС
1)
от 0 до 99,9 ПЕС
от 0,1 до 10,0 ‰
2)
от 0,1 до 80,0 ‰
Продолжение таблицы 3
1
Диапазоны измерений общего солесодержания, мг/дм
3
Настольные модификации: ST3100C, ST3100C-X3, ST3100M,
ST3100M-X3, AB33M1, AB33M1-X3, AB33M2, AB33M2-X3
AB23ЕС, AB23ЕС-X3, AB33ЕС, AB33ЕС-X3
Портативные модификации: ST300C, ST300C-X3, ST400M,
ST400M-X3, ST450M, ST450M-X3
Карманные модификации:
ST10Т-B, ST20Т-B, ST10M-B, ST20M-B
ST10T-A, ST20T-A
Дискретность измерений общего солесодержания, мг/дм
3
:
Настольные модификации: ST3100C, ST3100C-X3, ST3100M,
ST3100M-X3, AB23ЕС, AB23ЕС-X3, AB33ЕС, AB33ЕС-X3,
AB33M1, AB33M1-X3, AB33M2, AB33M2-X3
Портативные модификации: ST300C, ST300C-X3
ST400M, ST400M-X3, ST450M, ST450M-X3
Карманные модификации: ST10Т-A, ST20T-A
ST10Т-B, ST20T-B, ST10M-B, ST20M-B
Пределы допускаемой приведенной к верхней границе диапазона
погрешности измерений общего солесодержания, %
Настольные модификации: ST3100C, ST3100C-X3, ST3100M,
ST3100M-X3, AB33M1, AB33M1-X3, AB33M2, AB33M2-X3
Портативные модификации: ST300C, ST300C-X3, ST400M,
ST400M-X3, ST450M, ST450M-X3
Карманные модификации:
Trial-B, ST10T-A
ST20Т-B, ST20T-A
ST10M-B, ST20M-B
Диапазоны показаний солености жидких сред:
Настольные модификации:
ST3100C, ST3100C-X3
AB23ЕС, AB23ЕС-X3
ST3100M, ST3100M-X3, AB33ЕС, AB33ЕС-X3, AB33M1,
AB33M1-X3, AB33M2, AB33M2-X3
Портативные модификации:
ST400M, ST400M-X3, ST450M, ST450M-X3
Карманные модификации:
ST10S, ST20Т-B, ST10M-C, ST20M-C
ST20S
Дискретность показаний солености жидких сред:
Настольные модификации: ST3100C, ST3100C-X3, ST3100M,
ST3100M-X3, AB23ЕС, AB23ЕС-X3, AB33ЕС, AB33ЕС-X3
AB33M1, AB33M1-X3, AB33M2, AB33M2-X3
Портативные модификации: ST400M, ST400M-X3, ST450M,
ST450M-X3
Карманные модификации: ST10S, ST20Т-B, ST10M-C,
ST20M-C, ST20S
Лист № 10
Всего листов 13
от 0,1 до 50,0
3)
AB33ЕС,AB33ЕС-X3,AB33M1, AB33M1-X3, AB33M2,AB33M2-X3
0,01
от -2,00 до 16,00
от -2,00 до 20,00
от -2,00 до 20,00
от 0,00 до 14,00
от -2,00 до 16,00
от -2,00 до 20,00
от 0,00 до 14,00
2
от 0,01 до 20,0
от 0,1 до 19,9
0,01 мг/дм
3*
0,01 мг/дм
3
0,01 мг/дм
3
0,1 мг/дм
3
±2,0
Продолжение таблицы 3
1
Диапазоны измерений массовой концентрации растворенного в
воде кислорода, мг/дм
3
:
Настольные модификации:
AB33DO, AB33DO-X3, AB33M2, AB33M2-X3
ST400D, ST400D-X3
Карманные модификации: ST10D, ST10D-X3, ST20D, ST20D-X3
Дискретность измерений массовой концентрации растворенного в
воде кислорода:
Настольные модификации: AB33DO, AB33DO-X3, AB33M2,
AB33M2-X3
Портативные модификации:
ST400D, ST400D-X3
Карманные модификации: ST10D, ST10D-X3, ST20D, ST20D-X3
Пределы допускаемой относительной погрешности измерений
массовой концентрации растворенного в воде кислорода, %:
Настольные модификации:
AB33DO, AB33DO-X3, AB33M2, AB33M2-X3
Карманные модификации: ST10D, ST10D-X3, ST20D, ST20D-X3
Портативные модификации: ST400D, ST400D-X3
Диапазоны измерений удельного электрического сопротивления
раствора:
Настольные модификации: ST3100M, ST3100M-X3
от 0,01 Ом·см
до 20 МОм·см
от 0,01 Ом·см
до 100 МОм·см
от 0,01 Ом·см
до 20 МОм·см
±0,5
±1,0
Портативные модификации: ST400M, ST400M-X3, ST450M,
ST450M-X3
Дискретность измерений удельного сопротивления раствора,
Ом·см (для всех модификаций)
Пределы допускаемой относительной погрешности измерений
удельного электрического сопротивления раствора, % (для всех
модификаций) в поддиапазонах измерений
до 1 МОм·см
св. 1 МОм·см
Диапазоны показаний рН, для модификаций:
Настольные модификации:
ST2100, ST2100A-X3, ST3100, ST3100A-X3, AB33PH,
AB33PH-X3
ST3100M, ST3100M-X3, ST5000, ST5000A-X3, AB41PH, AB41PH-
X3, AB61PH
AB61PH-X3, AB33M1, AB33M1-X3, AB33M2, AB33M2-X3
AB23PH, AB23PH-X3, ST2200, ST2200A-X3
Портативные модификации:
ST200, ST200-X3, ST300, ST300-X3
ST400, ST400-X3, ST450, ST450-X3, ST400M, ST400M-X3,
ST450M, ST450M-X3
Карманные модификации: ST10, ST20, ST10M-B, ST10M-C,
ST20M-B, ST20M-C
Лист № 11
Всего листов 13
от 0 до 100
от -5 до 110
Продолжение таблицы 3
12
Диапазон показаний температуры жидкости,
о
С
Настольные модификации:
AB23PH, AB23PH-X3, ST2200, ST2200A-X3, AB23ЕС,
AB23ЕС-X3
ST3100, ST3100A-X3, ST3100M, ST3100M-X3, AB33PH, AB33PH-
X3, AB33M1, AB33M1-X3, AB33M2, AB33M2-X3, AB33ЕС,от -5 до 110
AB33ЕС-X3, AB33DO, AB33DO-X3
ST5000, ST5000A-X3от -30 до 130
AB41PH, AB41PH-X3, AB61PH AB61PH-X3от -10 до 125
Портативные модификации:
ST400, ST400-X3, ST450, ST450-X3, ST400M, ST400M-X3,
ST450M, ST450M-X3
Примечания к таблице 3:
Диапазоны показаний ОВП, УЭП, общего солесодержания, солености, массовой
концентрациирастворенногокислородаиудельногоэлектрического
сопротивления идентичны диапазонам измерений.
1)
Практические единицы солености (ПЕС), английское обозначение данных
единиц измерения (PSU) – мера солёности морской воды: безразмерное
отношение, получаемое посредством измерения электропроводности пробы воды;
2)
Промилле (‰), английское обозначение данных единиц измерения (ppt)
3)
Массовая концентрация растворенного кислорода (мг/дм
3
) в приборах может
быть выражена в единицах (ppm или mg/l)
Значение
2
220
175
78
90
150
35
100
230
25
Таблица 4 – Основные технические характеристики
Наименование характеристики
1
Габаритные размеры вторичного преобразователя, мм, не более:
- для настольных модификаций:
- ширина
- длина
- высота
- для портативных модификаций
ST200, ST200-X3, ST300
,
ST300-X3, ST400D, ST400D-X3
- ширина
- длина
- высота
- для портативных модификаций ST400, ST400-X3, ST450, ST450-X3,
ST400M, ST400M-X3, ST450M, ST450M-X3
- ширина
- длина
- высота
- для карманных модификаций
- ширина
- длина
- высота
185
45
38
Лист № 12
Всего листов 13
2
0,75
0,95
0,55
Таблица 4 – Основные технические характеристики (продолжение)
1
Масса вторичного преобразователя, кг, не более:
- для настольных модификаций
ST2100, ST2100A-X3, ST2200, ST2200A-X3, ST3100, ST3100A-X3,
ST3100С, ST3100С-X3, AB33PH AB33PH-X3, AB23PH, AB23PH-X3,
AB41PH,
AB41PH-X3, AB61PH AB61PH-X3
ST3100M-X3, ST3100M, AB33M1, AB33M1-X3, AB33M2, AB33M2-X3,
AB23EC AB23EC-X3, AB33EC, AB33EC-X3, AB33DO, AB33DO-X3
ST5000, ST5000A-X3
- для портативных модификаций
ST200, ST200-X3, ST300, ST300-X3, ST400D, ST400D-X3
0,16
0,35
0,11
220±20
50
6
2600
6
ST400, ST400-X3, ST450, ST450-X3, ST400M, ST400M-X3, ST450M,
ST450M-X3
- для карманных модификаций
Параметры электрического питания:
- для настольных модификаций
ST2100, ST2100A-X3, ST2200, ST2200A-X3, ST3100, ST3100A-X3,
ST3100С, ST3100С-X3, AB33PH, AB33PH-X3, ST3100M, ST3100M-X3,
AB23PH, AB23PH-X3, AB33M1, AB33M1-X3, AB33M2, AB33M2-X3,
AB41PH, AB41PH-X3, AB61PH AB61PH-X3, AB23EC, AB23EC-X3,
AB33EC, AB33EC-X3, AB33DO, AB33DO-X3, ST5000, ST5000A-X3
- напряжение переменного тока, В
- частота переменного тока, Гц
- для портативных модификаций
ST200, ST200-X3, ST300, ST300-X3, ST400D, ST400D-X3
- напряжение постоянного тока, В (при питании от батарей ААА)
ST400, ST400-X3, ST450, ST450-X3, ST400M, ST400M-X3, ST450M,
ST450M-X3
- питание от аккумуляторной батареи, мА/ч
для карманных модификаций
- напряжение постоянного тока, В (при питании от батарей AG13)
Условия эксплуатации:
- температура окружающего воздуха,
С
от +5 до +40
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 5 – Комплектность средства измерений
Наименование
Анализатор жидкости
Руководство по эксплуатации
Методика поверки
Обозначение
Ohaus
-
МП 130-241-2020
Количество
1 шт.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе 3 «Порядок работы с прибором» руководства по эксплуатации
Лист № 13
Всего листов 13
Нормативные документы, устанавливающие требования к анализаторам жидкости
Ohaus
ГОСТ 8.120-2014 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений рН.
ГОСТ 8.457-2015 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений удельной электрической
проводимости жидкостей.
Техническая документация фирмы «OHAUS CORPORATION», США
Изготовители
Фирма «OHAUS INSTRUMENTS (SHANGHAI) CO., LTD», КНР
Адрес: 4F, 4Block, 471 Gui Ping Road, Shanghai 200233, China
Фирма «OHAUS INSTRUMENTS (CHANGZHOU) CO., LTD», КНР
Адрес: 1-2F, 22Block, 538 West Hehai Road, Xinbei District,
ChangZhou, JiangSu Province, PRC, 213125, China
Фирма «OHAUS CORPORATION», США
Trial: 7, Campus Drive, Suite 310, Parsippany, NJ, 07054, USA
Испытательный центр
Уральскийнаучно-исследовательскийинститутметрологии–филиал
Федерального государственного унитарного предприятия «Всероссийский научно-
исследовательский институт метрологии имени Д.И. Менделеева»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон (факс): (343) 350-26-18, (343) 350-20-39
Web-сайт: http://www.uniim.ru/
Е-mail: uniim@uniim.ru
Регистрационный номер RA.RU. 311373 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации
.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 33421-12 | Анализаторы рентгенофлуоресцентные | Х-Арт М | ЗАО "Комита", г.С.-Петербург | 1 год | Перейти |
| 52621-13 | Анализаторы параметров качества электрической энергии | SIMEAS Q80 | Компания "Siemens AG", Германия | 1 год | Перейти |
| 78893-20 | Анализаторы электрохимических источников питания | АЕА30V | ООО "Фирма "Алекто-Электроникс", г.Омск | 3 года | Перейти |
| 24584-03 | Анализаторы рефлектометрические компьютерные видеоцифровые | РЕФЛЕКОМ | ОАО "Завод Компонент", г.Москва | 1 год | Перейти |
| 24584-03 | Анализаторы рефлектометрические компьютерные видеоцифровые | РЕФЛЕКОМ | ООО "Синтэко-Комплекс", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
