Комплексы для автоматизированного ультразвукового контроля кольцевых сварных соединений при строительстве и ремонте трубопроводов Нет данных, ГРСИ 64161-16
Номер госреестра:
64161-16
Наименование СИ:
Комплексы для автоматизированного ультразвукового контроля кольцевых сварных соединений при строительстве и ремонте трубопроводов
Обозначение типа:
Нет данных
Производитель:
ФГАУ "НУЦ "Сварка и контроль" при МГТУ им.Н.Э.Баумана", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62523
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы для автоматизированного ультразвукового контроля кольцевых
сварных соединений при строительстве и ремонте трубопроводов
Назначение средства измерений
Комплексы для автоматизированного ультразвукового контроля кольцевых сварных
соединений при строительстве и ремонте трубопроводов (далее - комплексы) предназначены
для измерений амплитуд эхо-сигналов и времени эхо-сигналов, отраженных от дефектов типа
нарушения сплошности или однородности материала, измерений координат обнаруженных
дефектов в кольцевых сварных соединениях магистральных трубопроводов диаметром от 530
до 1420 мм с толщиной стенки от 8 до 40 мм.
Описание средства измерений
Комплексы являются переносными автоматизированными системами ультразвукового
контроля с преобразователями на фазированных решетках (ФР). Принцип действия комплексов
основан на возбуждении ультразвуковых колебаний в материале контролируемого объекта и
приема ультразвуковых колебаний, отраженных от дефектов. В комплексах реализованы эхо-
импульсный, и дифракционно-временной методы неразрушающего контроля.

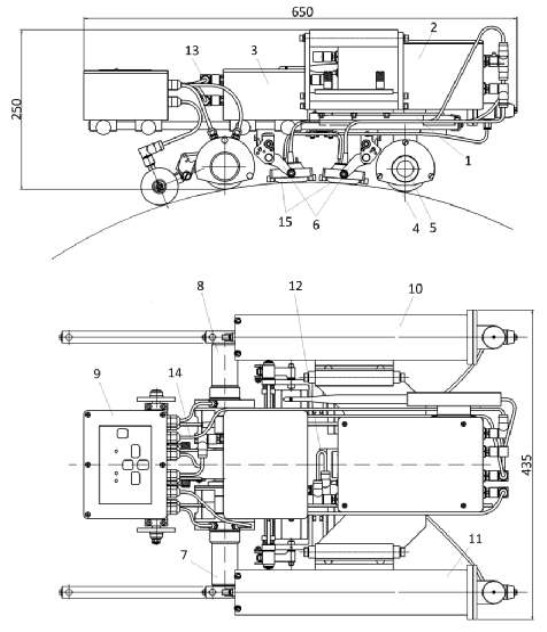

На рисунке 1 изображен комплекс в положении контроля кольцевого сварного шва.
Рисунок 1 - Конструкция комплекса
На несущей раме 1 закреплены: электронный блок для сбора, регистрации, обработки и
хранения информации 2, аккумуляторного отсека для автономного электропитания 3, колёса
ведомые 4 с датчиком пути 5, системы подвеса акустических блоков 6, кронштейн с
поворотным рычагом. На поворотном рычаге закреплены приводы передвижения 7, 8 и датчик
контроля положения шва (система слежения) 9.
Лист № 2 Trial
листов 5
На электронном блоке для сбора, регистрации, обработки и хранения информации 2
расположены направляющие, в которых винтами фиксируются системы подачи контактной
жидкости 10 и 11.
Аккумуляторный отсек 3 устанавливают на несущей раме 1. В состав блока питания
входят три аккумулятора. Один аккумулятор через кабель 12 обеспечивает питание комплекса.
Два других аккумулятора обеспечивают через кабель 13 питание электродвигателей. Каждый из
трёх аккумуляторов подключен к собственному разъему, расположенному на корпусе блока
автономного электропитания. Через эти разъёмы может осуществляться независимая зарядка
аккумуляторов при помощи трёх зарядных устройств, входящих в комплект поставки
комплекса.
Коммутация электронного блока 2 и системы слежения 8 осуществляется кабелем 14.
Правый и левый электродвигатели подключают к датчику контроля положения шва 9.
Конструкция системы подвеса акустических блоков 6 обеспечивает постоянное
прижатие акустических блоков для возбуждения и приема акустических колебаний 15 к
поверхности изделия. Акустические блоки подсоединяют к электронному блоку кабелями.
Подвес акустический переустанавливают при помощи специальных винтов.
Положение системы слежения 9 определяется геометрией расположения оси и винтов
кронштейна несущей рамы 1.
Комплекс удерживается на поверхности трубы встроенными в колеса постоянными
магнитами.
Управление и настройка комплекса осуществляется с помощью персонального
компьютера(ноутбука).Связьэлектронногоблокаиперсональногокомпьютера
осуществляется посредством Wi-Fi соединения. Коррекция положения комплекса производится
при помощи кнопок управления движением «ВЛЕВО», «ВПРАВО», «ВПЕРЕД», «НАЗАД»,
расположенных на датчике контроля положения шва

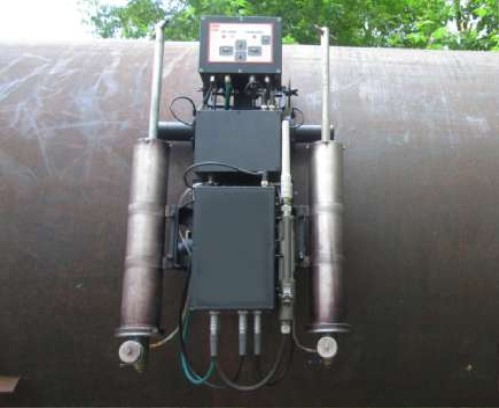

Фотография общего вида комплексов представлена на рисунке 2.
Рисунок 2 - Общий вид комплексов
Лист № 3
Всего листов 5
Программное обеспечение
Программное обеспечение (ПО) позволяет осуществлять сбор данных в режиме
контроля, сохранять и просматривать результаты контроля, управлять настройками комплекса.
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
Ultra-PE1420
5.0.0.5811 и выше
-
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «средний» согласно Р 50.2.077-2014.
Метрологические и технические характеристики
от 8 до 40
80±8
±10
от 1 до 4600
Значение
от 530 до 1420
от 2,5 до 10
100
от -38 до 0
±3
±2
2,5±0,25
10±1
от 2 до 150
±0,3
1,7
±2
от 3 до 41
от 0 до 41
±3
16,4
650
´
400
´
250
22
Таблица 2
Наименование характеристики
Диапазон диаметров контролируемых труб, мм
Толщина стенки контролируемых труб (при применении сменных
блоков), мм
Номинальное значение амплитуды импульсов генератора
импульсов возбуждения (ГИВ) и его отклонение, В
Диапазон установки частоты заполнения импульсов ГИВ, МГц
Допускаемое отклонение установки частоты заполнения импульсов
ГИВ, %
Частота следования импульсов ГИВ, не более, Гц
Диапазон измерений амплитуды сигнала, дБ
Пределы допускаемой абсолютной погрешности измерений
амплитуды сигнала, дБ, в диапазоне:
- от -38 до -34 дБ включ.
- св. -34 до 0 дБ
Полоса пропускания, МГц:
- нижняя граничная частота
- верхняя граничная частота
Диапазон измерений временных интервалов, мкс
Пределы допускаемой абсолютной погрешности измерений
временных интервалов, мкс
Скорость сканирования, м/мин, не менее
Диапазон измерений координаты дефектов вдоль сварного шва
трубы, мм
Пределы допускаемой абсолютной погрешности измерений
координаты дефектов вдоль сварного шва трубы, мм
Диапазон измерений глубины залегания дефектов, мм
Диапазон показаний глубины залегания дефектов, мм
Пределы допускаемой абсолютной погрешности измерений глубины
залегания дефектов, мм
Питание осуществляется от аккумулятора с напряжением, В
Габаритные размеры (Д
´
Ш
´
В), мм, не более
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха (при температуре 35°C), %
от минус 40 до плюс 50
до 98
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на панель электронного блока комплекса методом наклеивания этикетки и на
титульном листе руководства по эксплуатации методом печати.
Наименование и условное обозначение
Количество
Комплектность средства измерений
Комплексы комплектуются в соответствии с таблицей 3.
Таблица 3
Обозначение
документа
1
РСВА.411144.017
РСВА.565111.004
РСВА.303341.004
РСВА.402115.002
РСВА.431421.003
РСВА.303341.005
РСВА.434761.010
РСВА.434761.011
3
1 шт.
2 шт.
1 шт.
1 шт.
1 шт.
1 шт.
2 шт.
2 шт.
РСВА.434761.012
2 шт.
РСВА.741424.014
РСВА.306433.002
РСВА.306433.002-01
РСВА.685611.014
РСВА.402144.001
РСВА.427.618.506 РЭ
МП 047.Д4-15
2
Блок электронный
Блок аккумуляторный
Привод передвижения
Подвеска датчиков блока управления приводом
Блок управления приводом
Колеса ведомые
Подвеска акустическая
Блок преобразователя с фазированной
решеткой тип 1
Блок преобразователей с фазированной
решеткой тип 2
Балка
Бак контактной жидкости правый
Бак контактной жидкости левый
Зарядное устройство в сборе
Датчик пути
Кабель Ethernet
Программное обеспечение ПК на диске
Комплект стандартных образцов предприятия
Руководство по эксплуатации
Персональный компьютер (ноутбук)
Методика поверки
1 шт.
1 шт.
1 шт.
3 шт.
1 шт.
1 шт.
1 шт.
1шт.
1 экз.
1 шт.
1 экз.
Поверка
осуществляетсявсоответствиисдокументомМП047.Д4-15«Комплексыдля
автоматизированного ультразвуковогоконтролякольцевыхсварных соединений при
строительстве иремонтетрубопроводов. Методика поверки»,утвержденным
ФГУП «ВНИИОФИ» в сентябре 2015 г.
Знак поверки наносится на свидетельство о поверке.
Основные средства поверки:
1. Осциллограф цифровой TDS2012B (Госреестр № 32618-06).
2. Генератор сигналов сложной формы AFG3022 (Госреестр № 32620-06).
3. Магазин затуханий М3-50-2 (Госреестр № 5783-76).
4. Секундомер электронный «Интеграл С-01» (Госреестр № 44154-10).
5. Рулетка измерительная металлическая типа Р (Госреестр № 51171-12).
6. Контрольный образец №2 из комплекта контрольных образцов и вспомогательных
устройств КОУ-2 (Госреестр № 06612-99).
7. Микроскоп большой инструментальный БМИ-1(Госреестр № 563-72).
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведенывруководствепоэксплуатации«Комплексдляавтоматизированного
ультразвукового контроля кольцевых сварных соединений при строительстве и ремонте
трубопроводов. Руководство по эксплуатации. РСВА.427.618.506 РЭ».
Нормативные и технические документы, устанавливающие требования к комплексам для
автоматизированного ультразвукового контроля кольцевых сварных соединений при
строительстве и ремонте трубопроводов
Комплекс для автоматизированного ультразвукового контроля кольцевых сварных
соединенийпристроительствеиремонтетрубопроводов.Техническиеусловия.
РСВА.427618.506 ТУ.
Изготовитель
Федеральное государственное автономное учреждение «Научно-учебный центр «Сварка
и контроль» при МГТУ им. Н.Э. Баумана» (ФГАУ «НУЦСК при МГТУ им. Н.Э. Баумана»)
ИНН 7701027490
Адрес: 105005, г. Москва, 2-я Бауманская улица, дом 5
Телефон: (499) 263-68-02, (499) 261-96-59; Факс: (499) 263-68-02, (499) 261-96-59
Е-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: (495) 437-56-33, факс: (495) 437-31-47
Е-mail:
Сайт:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 83861-21 | Модули контроля качества электрической энергии трансформаторные | Инфосфера МИМ-Т 3.0 | Акционерное общество "ПКК Миландр" (АО "ПКК Миландр"), г. Москва | 3 года | Перейти |
| 52564-13 | Формирователи телефонных соединений | ВЕКТОР-СИДС-2012 | ООО "Координационно-информационное агентство" (КИА), г.Москва | 2 года | Перейти |
| 14373-94 | Устройства контроля воздухораспределителей | УКВР-2 | ЗАО НПП "Тормозное оборудование и системы" (ТОРМО), г.Екатеринбург | 2 года | Перейти |
| 4409-74 | Приборы контроля универсальные | УКП-5 | Завод горноспасательной аппаратуры ВНПО "Респиратор", Украина, г.Донецк | Нет данных | Перейти |
| 15917-97 | Комплекты средств контроля и управления | МСКУ-СГ4510 | ЗАО "Система-Газ", г.С.-Петербург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
