Модули контроля качества электрической энергии трансформаторные Инфосфера МИМ-Т 3.0, ГРСИ 83861-21
Номер госреестра:
83861-21
Наименование СИ:
Модули контроля качества электрической энергии трансформаторные
Обозначение типа:
Инфосфера МИМ-Т 3.0
Производитель:
Акционерное общество "ПКК Миландр" (АО "ПКК Миландр"), г. Москва
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.12.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «2» декабря 2021 г. № 2694
Лист № 1
Регистрационный №83861-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модуликонтролякачестваэлектрическойэнергиитрансформаторные
Инфосфера МИМ-Т 3.0
Назначение средства измерений
Модуликонтролякачестваэлектрическойэнергиитрансформаторные
Инфосфера МИМ-Т 3.0 (далее - модули) предназначены для измерений фазного напряжения
переменного тока, частоты переменного тока, глубины провалов напряжения, коэффициента
временного перенапряжения в однофазных и трёхфазных сетях переменного тока частотой
50 Гц с возможностью формирования и передачи информационных и управляющих
электрических сигналов и сохранением результатов измерений в энергонезависимой памяти.
Описание средства измерений
Принцип действия модулей основан на аналого-цифровом преобразовании мгновенных
значений входных сигналов напряжения и силы переменного тока, их математической
обработке, передачи их по интерфейсам связи.
Модули позволяют контролировать текущие параметры электросети и показатели
качества электрической энергии (далее – ПКЭ) трехфазного переменного тока (либо в трех
каналах однофазной сети, при условии наличия общего «нуля») и передавать по локальной
приборной шине (далее – ЛПШ) следующие полученные значения параметров:
- усредненные среднеквадратичные значения фазных напряжений переменного тока
(объединённые значения фазных напряжений переменного тока на интервалах 3 с, 10 мин,
2 часа);
- длительность провалов напряжения;
- длительность фазного перенапряжения;
- длительность прерывания фазного напряжения переменного тока;
- линейное напряжение переменного тока (среднеквадратичные значения);
- сила переменного тока (среднеквадратичные значения);
- частота основной гармоники каждой из фаз и суммарная частота;
- активная и реактивная электрическая мощность по каждой фазе;
- полная электрическая мощность по каждой фазе;
- углы межфазных сдвигов;
- углы сдвига между током и напряжением одной фазы (коэффициент мощности);
- суммарный коэффициент гармонических искажений напряжения переменного тока
для каждой из фаз;
- коэффициенты гармонических составляющих напряжения переменного тока для
каждой из фаз до 40-й гармоники.
Лист № 2
Всего листов 5
Конструктивно модули выполнены в пластмассовом корпусе для крепления на
DIN-рейку. На лицевой панели модулей размещены элементы индикации: «Питание», «Связь».
На боковых панелях расположены клеммы для подключения силовых линий электросети,
выходы для подключения исполнительных устройств и разъем ЛПШ.
Модули выпускаются в модификациях, отличающихся максимальным током шунта,
сопротивлением измерительного шунта.
Структура условного обозначения модификаций модулей:
ИнфосфераМИМ-Т 3.0Х / ХХХХ
Торговая марка
Тип модуля
Номинальный ток шунта:
1616,67 мА
40 40 мА
100 100 мА
Сопротивление измерительного шунта:
1515 Ом
16 16 Ом
50 50 Ом
Тип корпуса:
-5м ТН35
Интерфейсы:
-RS-485, 3 канала отключения нагрузки
Аксессуары в комплекте поставки:
-нет
а8 разъемов : 6×2 pin,1×4 pin, 1×12 pin
Заводской номер наносится на маркировочную наклейку любым технологическим
способом в виде цифрового кода.
Общий вид модулей представлен на рисунке 1. Нанесение знака поверки на модули в
обязательном порядке не предусмотрено.Пломбирование мест настройки (регулировки)
модулей не предусмотрено.
Лист № 3
Всего листов 5

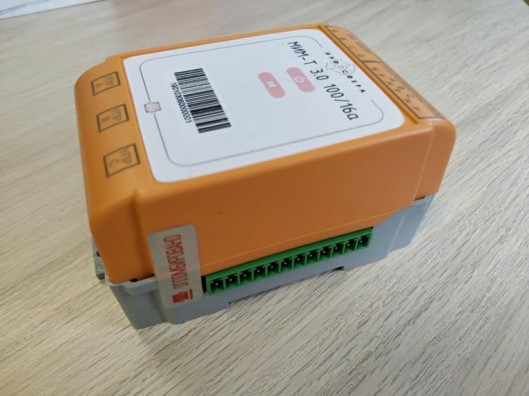

Рисунок 1 - Общий вид модулей
Программное обеспечение
Модули имеют встроенное программное обеспечение (далее – ПО), устанавливаемое в
энергонезависимую память при изготовлении.
ВстроенноеПОпредставляетсобоймикропрограмму,предназначеннуюдля
обеспечения нормального функционирования модулей и управления интерфейсом. Встроенное
ПО реализовано аппаратно и является метрологически значимым.
Метрологические характеристики модулей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений – «высокий»
в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО модулей приведены в таблице 1.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО), не ниже
Цифровой идентификатор ПО
Значение
MDR32
V1.1
-
Метрологические и технические характеристики
230
±0,5
±0,05
Значение
от 0,2· U
ф.ном
до 1,15· U
ф.ном
от 42,5 до 57,5
Таблица 2 – Метрологические характеристики
Наименование характеристики
Номинальное значение фазного напряжения переменного
U
ф.ном
, В
Диапазон измерений фазного напряжения переменного тока, В
Пределы допускаемой приведенной (к номинальному значению)
погрешности измерений фазного напряжения переменного
тока, %
Диапазон измерений частоты переменного тока, Гц
Пределы допускаемой абсолютной погрешности измерений
частоты переменного тока, Гц
Лист № 4
Всего листов 5
±2,0
от 1,0 до 1,15
±1,0
Значение
от 10 до 99
Наименование характеристики
Диапазон измерений глубины провалов напряжения
U
п
, %
Пределы допускаемой относительной погрешности измерений
глубины провалов напряжения, %
Диапазон измерений коэффициента временного перенапряжения
К
перU
Пределы допускаемой относительной погрешности измерений
коэффициента временного перенапряжения, %
Значение
12±2
1,2
104×68×51
0,15
Таблица 3 – Основные технические характеристики
Наименование характеристики
Напряжение питания постоянного тока, В
Потребляемая мощность, В·А, не более
Габаритные размеры (длина×ширина×высота), мм, не более
Масса, кг, не более
Рабочие условия измерений:
температура окружающей среды, °С
относительная влажность при температуре окружающей среды +30 °С, %
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015
Средняя наработка на отказ, ч
Средний срок службы, лет
от -30 до +70
до 90
IP20
100000
10
Знак утверждения типа
наносится на титульный лист формуляра, руководства по эксплуатации типографским способом
и на маркировочную наклейку любым технологическим способом.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначениеКоличество
Модуль контроля качества электрической
энергии трансформаторный Инфосфера–1 шт.
МИМ-Т 3.0
ФормулярТСКЯ.411151.001ФО1 экз.
Руководство по эксплуатации* ТСКЯ.411151.001-31РЭ1 экз.
Комплект монтажных частей** ТСКЯ.464951.0071 шт.
* – находится на сайте АО «ПКК Миландр», при необходимости поставляется по отдельному
договору;
**– по отдельному договору.
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к модулям
контроля качества электрической энергии трансформаторным Инфосфера МИМ-Т 3.0
ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений (ГСИ).
Средства измерений показателей качества электрической энергии. Общие технические
требования»
ТСКЯ.411151.001-31ТУ«Модуликонтролякачестваэлектрическойэнергии
трансформаторные Инфосфера МИМ-Т 3.0. Технические условия»
Изготовитель
Акционерное общество «ПКК Миландр» (АО «ПКК Миландр»)
Место нахождения и адрес юридического лица: 124498, г. Москва, Зеленоград,
Георгиевский проспект, д. 5, этаж 2, помещение I, комната 38
Адрес деятельности: 124498, г. Москва, Зеленоград, Георгиевский проспект, д. 5, этаж
2, помещение I, комната 38
ИНН 7735040690
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии» (ООО «ИЦРМ»)
Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд,
д.2, этаж 2, пом. I, ком. 35,36
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
