Приложение к свидетельству № 62133
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы SWG100-CEM, SWG100-BIO
Назначение средства измерений
Газоанализаторы SWG100-CEM, SWG100-BIO (далее – газоанализаторы) предназначены
для измерений объемной доли O
2
, СО, NO, NO
2
, SO
2
, H
2
S, Н
2
, СO
2
, СН
4
, С
3
Н
8
.
Описание средства измерений
Принцип действия газоанализаторов основан на непрерывном и селективном измерении
объемной доли O
2
, СО, NO, NO
2
, SO
2
, H
2
S, Н
2
электрохимическими сенсорами, объемной доли
СО, СO
2
, NO, NO
2
, SO
2
, СН
4
, С
3
Н
8
инфракрасными сенсорами, объемной доли O
2
циркониевым
сенсором, объемной доли Н
2
термокондуктометрическим сенсором в потоке проходящего газа.
Пробы газа для анализа отбирают при помощи зонда и встроенного в анализатор мембранного
насоса. Анализируемый газ проходит через зонд (обогреваемый или необогреваемый), затем, по
шлангу (обогреваемому или необогреваемому), в систему охлаждения и фильтрации пробы.
Осушенный и очищенный от пыли и грязи газ поступает в измерительные сенсоры. Общее чис-
ло установленных сенсоров для измерений содержания газов может быть от одного до девяти.
Газоанализаторы позволяют проводить непрерывное измерение от одной точки отбора
пробы, а также измерение с периодическим опросом (переключением) нескольких точек отбора
пробы (несколько зондов). Количество подключенных к газоанализатору SWG100-CEM зондов
может быть один или два, к газоанализатору SWG100-BIO от одного до десяти.
Газоанализаторы SWG100-CEM имеют стандартный блок охлаждения пробы, в газоанализато-
рах SWG100-BIO блок охлаждения пробы – опциональный.
Газоанализаторы полностью автоматизированы. Встроенный микропроцессор управляет
процедурой измерений, продувкой зондов, калибровкой. Диагностика систем газоанализаторов
происходит в автоматическом режиме.
Предусмотрен, также вывод информации о превышении заданных пользователем измеренных,
расчетных значений и необходимости в сервисном обслуживании.
На передних панелях расположена клавиатура и графический дисплей с подсветкой.
Дданные на внешний компьютер выводятся через интерфейс RS485.
Программное обеспечение (ПО) в газоанализаторе SWG100-CEM позволяет, на основании
измеренных значений состава и температуры анализируемого газа, рассчитать эффективность и
потери при сжигании топлива, содержание диоксида углерода (при отсутствии соответствую-
щего сенсора), температуру точки росы, коэффициент избытка воздуха λ, а в газоанализаторе
SWG100-BIO, кроме этого, низшую и высшую теплотворную способность топлива.
Знак поверки наносится на переднюю панель газоанализатора, а в случае установки на
улице на свидетельство о поверке.
Лист № 2
Всего листов 7
Программное обеспечение
Идентификационные данные программного обеспечения
приведены в таблице 1.
154D457
Значение
SWG_mastersoft
не ниже ПО 11.26.14
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма исполняе-
мого кода)
Алгоритм вычисления цифрового идентификатора ПО
CRC32
Для идентификации ПО используется файловый менеджер Total Commander.
Обработка метрологических данных происходит на основе жестко определенного алго-
ритма без возможности изменения.
Защита ПО осуществляется посредством записи защитного бита при программировании
микропроцессора в процессе производства газоанализаторов. Защитный бит запрещает чтение
кода микропрограммы, поэтому модификация программного обеспечения (умышленная или
неумышленная) невозможна. Снять защитный бит можно только при полной очистке памяти
микропроцессора вместе с программой находящейся в его памяти.
Уровень защиты встроенного программного обеспечения от непреднамеренных и предна-
меренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Влияние программного обеспечения газоанализаторов учтено при нормировании метроло-
гических характеристик.
Диапазон измерений объемной доли
Метрологические и технические характеристики
Диапазон измерений объемной доли газов и пределы допускаемой основной погрешности
измерений газоанализаторами SWG100-СEM, SWG100-BIO приведены в таблице 2.
Таблица 2
Пределы допускаемой основной погрешности*
абсолютной, об. доляотносительной, %
Канал О
2
электрохимический
от 0 до 21,0 %±0,2 %–
Канал О
2
циркониевый
от 0 до 21,0 %±0,2 %–

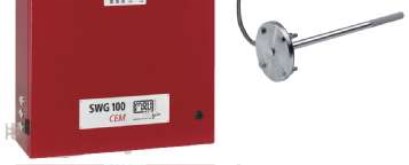

Рисунок 1 - Фотография общего вида газоана-
лизаторов SWG100-СEM

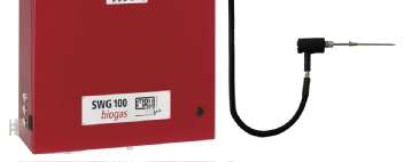

Рисунок 2 - Фотография общего вида газоана-
лизаторов SWG100-BIO
Место нанесения
знака поверки
Лист № 3
Всего листов 7
Диапазон измерений объемной доли
Пределы допускаемой основной погрешности*
абсолютной, об. доляотносительной, %
Канал CO электрохимический (1000 млн
-1
)
от 0 до 100 млн
-1
±5 млн
-1
св. 100 до 1000 млн
-1
±5
Канал CO электрохимический (2000 млн
-1
)
от 0 до 100 млн
-1
±5 млн
-1
св. 100 до 2000 млн
-1
±5
Канал CO электрохимический (4000 млн
-1
)
от 0 до 100 млн
-1
±10 млн
-1
св. 100 до 4000 млн
-1
±10
Канал CO электрохимический (10000 млн
-1
)
от 0 до 400 млн
-1
±20 млн
-1
св. 400 до 10000 млн
-1
±10
Канал CO электрохимический (4 %)
от 0 до 0,4 %±0,02 %
св. 0,4 до 4 %±5
Канал NO электрохимический (500 млн
-1
)
от 0 до 100 млн
-1
±5 млн
-1
св. 100 до 500 млн
-1
±5
Канал NO электрохимический (1000 млн
-1
)
от 0 до 100 млн
-1
±5 млн
-1
св. 100 до 500 млн
-1
±5
св. 500 до 1000 млн
-1
±10
Канал NO электрохимический (2000 млн
-1
)
от 0 до 100 млн
-1
±5 млн
-1
св. 100 до 500 млн
-1
±5
св. 500 до 2000 млн
-1
±10
Канал NO
2
электрохимический (200 млн
-1
)
от 0 до 50 млн
-1
±5 млн
-1
св. 50 до 100 млн
-1
±10 млн
-1
св. 100 до 200 млн
-1
±10
Канал NO
2
электрохимический (500 млн
-1
)
от 0 до 50 млн
-1
±5 млн
-1
св. 50 до 100 млн
-1
±10 млн
-1
св. 100 до 500 млн
-1
±10
Канал SO
2
электрохимический (1000 млн
-1
)
от 0 до 100 млн
-1
±10 млн
-1
св. 100 до 1000 млн
-1
±10
Канал SO
2
электрохимический (5000 млн
-1
)
от 0 до 200 млн
-1
±20 млн
-1
св. 200 до 5000 млн
-1
±10
Канал H
2
S (1000 млн
-1
)
от 0 до 200 млн
-1
±20 млн
-1
св. 200 до 1000 млн
-1
±10
Канал Н
2
электрохимический
от 0 до 0,4 %±0,04 %
св. 0,4 % до 1 %±10
Лист № 4
Всего листов 7
Диапазон измерений объемной доли
Канал СО инфракрасный (3000 млн
-1
)
Пределы допускаемой основной погрешности*
абсолютной, об. доляотносительной, %
от 0 до 400 млн
-1
±20 млн
-1
св. 400 до 3000 млн
-1
±5
Канал СО инфракрасный (10000 млн
-1
)
от 0 до 800 млн
-1
±40 млн
-1
св. 800 до 10000 млн
-1
±5
Канал СО инфракрасный (10 %)
от 0 до 1 %± 0,05 %
св. 1 % до 10 %±5
Канал СО инфракрасный (30 %)
от 0 до 1,2 %± 0,06 %
св. 1,2 % до 30 % ±5
Канал СО
2
инфракрасный(40 %)
от 0 до 8 %±0,4 %
св. 8 % до 40 %±5
Канал СО
2
инфракрасный (100 %)
от 0 до 5 %±1 %
св. 5 % до 100 %
±
5
от 0 до 400 млн
-1
Канал СH
4
инфракрасн
±
ы
2
й
0
(
м
3
л
0
н
0
-
0
1
млн
-1
)
св. 400 до 3000 млн
-1
±5
от 0 до 800 млн
-1
Канал СH
4
инфракрасн
±
ы
4
й
0
(
м
10
л
0
н
0
-1
0 млн
-1
)
св. 800 до 10000 млн
-1
±5
от 0 до 2000 млн
-
К
1
анал СH
4
инфракрасн
±
ы
1
й
00
(3
м
0
л
0
н
0
-
0
1
млн
-1
)
св. 2000 до 30000 млн
-1
±5
Канал СH
4
инфракрасный (4 %)
от 0 до 0,4 %±0,04 %
св. 0,4 % до 4 %±5
Канал СH
4
инфракрасный (100 %)
от 0 до 10 %±5 %
св. 10 % до 100 %±5
от 0 до 200 млн
-1
Канал С
3
H
8
инфракрасн
±
ы
20
й
м
(5
л
0
н
0
-1
0 млн
-1
)
св. 200 до 5000 млн
-1
±10
Канал NO инфракрасный (1000 млн
-1
)
от 0 до 400 млн
-1
±20 млн
-1
св. 400 до 1000 млн
-1
±5
Канал NO инфракрасный (2000 млн
-1
)
от 0 до 800 млн
-1
±40 млн
-1
св. 800 до 2000 млн
-1
±
5
от 0 до 100 млн
-1
Канал NO
2
инфракрас
±
н
1
ы
0
й
м
(5
л
0
н
0
-1
млн
-1
)
св. 100 до 500 млн
-1
±10
Лист № 5
Всего листов 7
Диапазон измерений объемной доли
Пределы допускаемой основной погрешности*
абсолютной, об. доляотносительной, %
Канал SO
2
инфракрасный (2000 млн
-1
)
от 0 до 400 млн
-1
±40 млн
-1
св. 400 до 2000 млн
-1
±10
Канал Н
2
термокондуктометрический (10 %)
от 0 до 5 %±0,5 %
св. 5 % до 10 %±10
Канал Н
2
термокондуктометрический (30 %)
от 0 до 20 %±2 %
св. 20 % до 30 %±10
Канал Н
2
термокондуктометрический (50 %)
от 0 до 25 %±2.5 %
св. 25 % до 50 %±10
Предел допускаемой дополнительной погрешности от изменения температуры окружаю-
щей среды от нормальной в диапазоне (5…45) ºС в долях основной погрешности на каждые
10 ºС приведены в таблице 3.
Таблица 3
Канал измерения
Канал О
2
электрохимический
Канал О
2
циркониевый
Канал COэлектрохимический
Канал NO электрохимический
Канал NO
2
электрохимический
Канал SO
2
электрохимический
Канал H
2
S электрохимический
Канал H
2
электрохимический
Канал СОинфракрасный
Канал СО
2
инфракрасный
Канал SO
2
инфракрасный
Канал NOинфракрасный
Канал NO
2
инфракрасный
Канал СН
4
инфракрасный
Канал С
3
Н
8
инфракрасный
Канал Н
2
термокондуктометрический
Значение
±0,3
±0,3
±0,2
±0,3
±0,3
±0,5
±0,5
±0,5
±0,3
±0,3
±0,5
±0,3
±0,4
±0,5
±0,5
±0,5
Потребляемая мощность, Вт, не более
Наработка на отказ, час, не менее
Габариты, мм, не более
Масса (без зондов и проботборных линий), кг, не более:
100
300 (с системой обогрева)
18.000
700х600х210
25
Условия эксплуатации:
- диапазон температур измеряемой среды в, ºС
- температура окружающей среды, ºС
от 0 до 1700
от 5 до 45
- относительная влажность воздуха, %
- температура хранения,
о
С
- напряжение питания, В
до 95 (без образования конденсата)
от минус 20 до плюс 50
220
Лист № 6
Всего листов 7
Знак утверждения типа
наносится на шильдик с индивидуальным номером прибора и может дублироваться на лицевой
панели прибора, а также, на титульный лист Руководства по эксплуатации газоанализатора
типографским методом.
Комплектность средства измерений
В комплект поставки газоанализатора входит:
- газоанализатор SWG100-CEM, SWG100-BIO (по заказу);
- кабель питания;
- руководство по эксплуатации;
- методика поверки.
Поверка
осуществляется по документу МП 63800-16 "Газоанализаторы SWG100-CEM, SWG100-BIO.
Методика поверки", утвержденному ФГУП "ВНИИМС" "25" ноября 2015 г.
Основные средства поверки:
- ГСО-ПГС 10531-2014, 10530-2014, 10546-2014, 10537-2014, 10543-2014.
Место нанесения знака поверки обозначено на рисунке 1.
Сведения о методиках (методах) измерений
приведены в документе "Руководство по эксплуатации газоанализаторов SWG100-CEM,
SWG100-BIO".
Нормативныеитехническиедокументы,устанавливающиетребованияк
газоанализаторам SWG100-CEM, SWG100-BIO
ГОСТ 8.578-14 ГСИ. Государственная поверочная схема для средств измерений содер-
жания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия.
Техническая документация фирмы-изготовителя "MRU GmbH", Германия.
Приказ Министерства здравоохранения и социального развития РФ от 09.09.2011 г.
№ 1034.
Приказ Министерства природных ресурсов и экологии РФ от 07.12.2012 г. № 425.
Изготовитель
Trial "MRU GmbH", Германия
Адрес: Fuchshalde 8-74172 Neckarsulm-Obereisesheim, Germany
Заявитель
Общество с ограниченной ответственностью "МРУ Рус" (ООО "МРУ Рус")
ИНН 7719833501
Юр. адрес: 107023, г. Москва, Семеновский пер., д.15
Лист № 7
Всего листов 7
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
