Номер госреестра:
16298-09
Наименование СИ:
Газоанализаторы
Обозначение типа:
Колион-1
Производитель:
ООО "Бюро аналитического приборостроения "Хромдет-Экология", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.09.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 38398
об утверждении типа средств измерений
Лист № 1
Всего листов 13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы КОЛИОН-1
Назначение средства измерений
Газоанализаторы КОЛИОН-1 (переносные и стационарные модели) предназначены для
измерения концентрации газообразных веществ в воздухе или других газах и сигнализации о
превышении заданных уровней.
Газоанализаторы осуществляют:
- измерение массовой концентрации или объемной доли компонента, если в воздухе при-
сутствует один компонент или содержание других компонентов пренебрежимо мало;
- измерение суммарной массовой концентрации или суммарной объемной доли загрязни-
телей, если в воздухе присутствует смесь компонентов;
- индикацию текущих значений массовой концентрации или объемной доли измеряемых
веществ;
- световую и звуковую (для переносных моделей) сигнализацию при превышении задан-
ной пороговой концентрации (порога) для каждого из измеряемых веществ, кроме кислорода, и
о выходе концентрации кислорода за пределы заданных порогов (верхнего и нижнего);
- формирование релейных сигналов при превышении измеряемой концентрацией задан-
ных порогов (для стационарных моделей).
Описание средства измерений
Газоанализаторы КОЛИОН-1 выпускаются в виде стационарных и переносных моделей,
отличающихся типами детекторов, количеством измерительных каналов (детекторов), диапазо-
ном измерений, электропитанием, видом взрывозащиты (таблица 1).
Переносные модели и стационарная модель КОЛИОН-1А-01С выпускаются в одноблоч-
ном исполнении. Переносные модели имеют встроенный блок аккумуляторов. Стационарная
модель КОЛИОН-1А-01С может дополнительно комплектоваться блоком реле (БР)
Стационарные модели КОЛИОН-1В-01С и КОЛИОН-1В-03С состоят из трех блоков: бло-
ка измерительного (БИ), блока побудителя расхода (БПР), встроенного в БИ, блока питания и
выходных сигналов (БПВС) с электропитанием от сети переменного тока напряжением 220 В.
Принцип действия газоанализаторов основан на измерении концентрации веществ фото-
ионизационным (ФИД), термокаталитическим (ТКД) и электрохимическими (ЭХД) детектора-
ми.
ФИД всех моделей газоанализаторов, за исключением КОЛИОН-1В-06, предназначен для
измерения концентрации органических и неорганических веществ, с энергией ионизации ниже
10,64 эВ. ФИД модели КОЛИОН-1В-06 предназначен для измерения концентрации пропана,
метанола, формальдегида и других веществ с энергией ионизации ниже 11, 8 эВ.
ТКД предназначен для измерение объемной доли метана и других горючих газов.
ЭХД предназначены для селективного измерения концентрации оксида углерода, серово-
дорода, диоксида азота и кислорода.
Газоанализаторы КОЛИОН-1 относятся к индивидуально градуированным средствам из-
мерения. Градуировка ФИД производится по государственным стандартным образцам и атте-
стованным по РМГ 60-2003 газовым смесям (ГСО/ПГС с относительной погрешностью опреде-
ления концентрации не более
±
7%), по согласованию с заказчиком и указывается в паспорте на
газоанализатор.
По устойчивости к механическим воздействиям, по защищенности от воздействия окру-
жающей среды газоанализаторы соответствуют ГОСТ 14254-96. По устойчивости к воздейст-
вию температуры и влажности окружающего воздуха газоанализатор относится к группе В1.
Климатическое исполнение - УХЛ 4.2 по ГОСТ 15150-69.
Лист № 2
Всего листов 13
Маркировка взрывозащиты газоанализаторов КОЛИОН-1 приведена в таблице 1.
Таблица 1
Переносные модели
КОЛИОН – 1В1ExibllBT4
КОЛИОН-1В-02
КОЛИОН-1В-03
КОЛИОН-1В-04
КОЛИОН-1В-05
КОЛИОН-1В-06
КОЛИОН-1В-07
КОЛИОН-1В-211ExibdIIBT4 X
КОЛИОН-1В-22
КОЛИОН-1В-23
КОЛИОН-1В-24
КОЛИОН-1В-25
КОЛИОН-1В-26
К ОЛИОН-1В-27
Стационарные модели
КОЛИОН-1В-01С, КОЛИОН-1В-03С
Блоки БИ, БПР1ExibllBT4
Блок БПВС [Exib]IIB
КОЛИОН-1А-01СБез средств взрывозащиты
Рис. 1 Фотография внешнего вида газоанализатора КОЛИОН – 1В – переносные модели.
Рис.2. Фотография внешнего
вида газоанализатора
КОЛИОН-1В-01С, БИ.
Рис. 3. Фотография внешнего
вида газоанализатора
КОЛИОН-1В-01С, БИ.
Рис. 4. Фотография внеш-
него вида газоанализато-
ров КОЛИОН-01В-01С и
КОЛИОН-1В-03С, БПВС.
Лист № 3
Всего листов 13

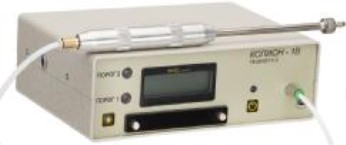

Рис.5. Фотография внешнего вида
газоанализатора КОЛИОН-1А-01С.
Рис.6. Фотография внешнего вида
газоанализатора БР КОЛИОН-1А-01С.
Метрологические и технические характеристики
Диапазоны измерений, пределы допускаемой основной погрешности измерений приведе-
ны в таблице 1.
Таблица 1
Модель га- Детектор Измеряемый ком- Диапазон изме- Пределы допускаемой основ-
зоанализа- понент рений, массовая ной погрешности измерений,
тораконцентрация,%
мг/м
3
приведеннаяотносительная
КОЛИОН-ФИДгазы и пары сот 0 до 10
±
15
-
1Вэнергией иониза-
ции
св. 10 до 2000-
±
15
Е< 10,64 эВ
КОЛИОН-ФИДгазы и пары сот 0 до 10
±
15
-
1В-02 энергией иониза-
ции
св.10 до 2000-
±
15
Е< 10,64 эВ
ЭХДоксид углерода от 0 до 20
±
15
-
св.20 до 300 -
±
15
КОЛИОН-ФИДгазы и пары сот 0 до 10
±
15
-
1В-03энергией иониза-
св. 10 до 2000-
±
15
ции
Е< 10,64 эВ
ЭХДсероводород от 0 до 10
±
15
-
св. 10 до 30 -
±
15
КОЛИОН-ФИДгазы и пары сот 0 до 10
±
15
-
1В-04энергией иониза-
св. 10 до 2000-
±
15
ции
Е< 10,64 эВ
ЭХДдиоксид азота от 0 до 2
±
15
-
св. 2 до 10 -
±
15
КОЛИОН-ФИДгазы и пары сот 0 до 10
±
15
-
1В-05энергией иониза-
св. 10 до 2000-
±
15
ции
Е< 10,64 эВ
ЭХДкислород от 0 до 30
±
3,5
-
об. доля, %
Лист № 4
Trial листов 13
Модель га-
зоанализа-
тора
Детектор
Измеряемый ком-
понент
КОЛИОН-
1В-06
ФИД
Диапазон изме-
рений, массовая
концентрация,
мг/м
3
от 0 до 10
св. 10 до 5000
Пределы допускаемой основ-
ной погрешности измерений,
%
приведеннаяотносительная
±
15
-
-
±
15
КОЛИОН-
1В-07
ФИД
от 0 до 100
св. 100 до 5000
±
15
-
-
±
15
ФИД
от 0 до 50
св. 50 до 2000
±
20
-
-
±
20
КОЛИОН-
1В-21
ТКД
±
10
-
ФИД
от 0 до 2,2
об. доля, %
от 0 до 50%
НКПР
от 0 до 50
св. 50 до 2000
±
20
-
-
±
20
ТКД
±
10
-
КОЛИОН-
1В-22
ЭХД
газы и пары с
энергией иониза-
ции
Е< 11,8 эВ
газы и пары с
энергией иониза-
ции
Е< 10,64 эВ
газы и пары с
энергией иониза-
ции
Е< 10,64 эВ
метан (другие горю-
чие и взрывоопас-
ные
вещества)
газы и пары с
энергией иониза-
ции
Е< 10,64 эВ
метан (другие горю-
чие и взрывоопас-
ные
вещества)
оксид углерода
ФИД
от 0 до 2,2
об. доля, %
от 0 до 50%
НКПР
от 0 до 20
св. 20 до 300
от 0 до 50
св. 50 до 2000
±
20
-
-
±
20
±
20
-
-
±
20
ТКД
±
10
-
КОЛИОН-
1В-23
ЭХД
газы и пары с
энергией иониза-
ции
Е< 10,64 эВ
метан (другие горю-
чие и взрывоопас-
ные
вещества)
сероводород
ФИД
от 0 до 2,2
об. доля, %
от 0 до 50%
НКПР
от 0 до 10
св. 10 до 30
от 0 до 50
св. 50 до 2000
±
20
-
-
±
20
±
20
-
-
±
20
ТКД
±
10
-
КОЛИОН-
1В-24
ЭХД
газы и пары с
энергией иониза-
ции
Е< 10,64 эВ
метан (другие горю-
чие и взрывоопас-
ные
вещества)
кислород
от 0 до 2,2
об. доля, %
от 0 до 50%
НКПР
от 0 до 30
об. доля, %
±
3,5
-
Лист № 5
Всего листов 13
ЭХД
Модель га-
зоанализа-
тора
Детектор
Измеряемый ком-
понент
ФИД
Диапазон изме-
рений, массовая
концентрация,
мг/м
3
от 0 до 50
св. 50 до 2000
Пределы допускаемой основ-
ной погрешности измерений,
%
приведеннаяотносительная
±
20
-
-
±
20
ТКД
±
10
-
ЭХД
газы и пары с
энергией иониза-
ции
Е< 10,64 эВ
метан (другие горю-
чие и взрывоопас-
ные
вещества)
кислород
±
3,5
-
КОЛИОН-
1В-25
ЭХД
сероводород
ФИД
от 0 до 2,2
об. доля, %
от 0 до 50 %
НКПР
от 0 до 30 об.
доля, %
от 0 до 10
св. 10 до 30
от 0 до 50
св. 50 до 2000
±
20
-
-
±
20
±
20
-
-
±
20
ТКД
газы и пары с
энергией иониза-
ции
Е< 10,64 эВ
метан (другие горю-
чие и взрывоопас-
ные вещества)
±
10
-
кислород
±
3,5
-
КОЛИОН-
1В-26
ЭХД
оксид углерода
ФИД
от 0 до 2,2
об. доля, %
от 0 до 50 %
НКПР
от 0 до 30
об. доля, %
от 0 до 20
св. 20 до 300
от 0 до 50
св. 50 до 2000
±
20
-
-
±
20
±
20
-
-
±
20
ТКД
±
10
-
ЭХД
газы и пары с
энергией иониза-
ции
Е< 10,64 эВ
метан (другие горю-
чие и взрывоопас-
ные
вещества)
сероводород
КОЛИОН-
1В-27
ЭХД
оксид углерода
КОЛИОН-
1А-01С
*
ФИД
газы и пары с
энергией иониза-
ции
Е< 10,64 эВ
от 0 до 2,2
об. доля, %
от 0 до 50%
НКПР
от 0 до 10
св. 10 до 30
от 0 до 20
св. 20 до 300
от 0 до 10
св. 10 до 100
от 0 до 10
св.10 до 2000
от 0 до 0,5
об. доля, %
по гексану
±
20
-
-
±
20
±
20
-
-
±
20
±
15
-
-
±
15
±
15
-
-
±
15
±
10
-
Лист № 6
Всего листов 13
Модель га-ДетекторИзмеряемый ком-
зоанализа- понент
тора
КОЛИОН-ФИДгазы и пары с
1В-01С
*
энергией иониза-
ции
Е< 10,64 эВ
Пределы допускаемой основ-
ной погрешности измерений,
%
приведеннаяотносительная
±
15
-
-
±
15
±
10
-
Диапазон изме-
рений, массовая
концентрация,
мг/м
3
от 0 до 10
св. 10 до 2000
от 0 до 0,5
об. доля, %
по гексану
от 0 до 10
св. 10 до 2000
±
15
-
-
±
15
КОЛИОН-ФИДгазы и пары с
1В-03С
*
энергией иониза-
ции
Е< 10,64 эВ
ЭХДсероводород
от 0 до 10
св. 10 до 30
±
15
-
-
±
15
*
стационарные модели.
Предел допускаемой дополнительной погрешности в долях основной погрешности (
D
):
- от изменения температуры на каждые 10 °С от значения 20 °С (в диапазоне от минус
0,5
D
35 °С до плюс 45 °С), не более
- от изменения давления (от 84 до 106,7) кПа, не более
0,3
D
- от изменения относительной влажности на каждые 10 % относительно 20 %, не более
0,2
D
Время выхода на режим:
для переносных газоанализаторов, мин, не более 10
для стационарных моделей газоанализаторов, мин, не более 30
Время установления показаний
t
0,9
:
для ФИД, с, не более 5
для ТКД, с, не более 90
для ЭХД, с, не более 90
Время срабатывания сигнализации при превышении порога, с, не более10
Допускаемое изменение выходного сигнала за 8 часов непрерывной работы перенос-
±
0,2
D
ных газоанализаторов, не более
Продолжительность непрерывной работы переносных газоанализаторов до разрядки8 ч
блока аккумуляторов составляет, не менее
Допускаемое изменение выходного сигнала за 7 суток непрерывной работы стацио-
±
0,5
D
нарных газоанализаторов, не более
Масса, габаритные размеры и потребляемая мощность газоанализаторов приведены в таб-
лице 2.
Таблица 2
Модель газоана-Наименование блокаГабаритныеМасса, кг,Потребляемая
лизатора размеры, мм, не более мощность, В·А,
не болеене более
КОЛИОН-1В
КОЛИОН-1В-02
КОЛИОН-1В-03
КОЛИОН-1В-04210х190х901,51,5
КОЛИОН-1В-05
КОЛИОН-1В-06
КОЛИОН-1В-07
Лист № 7
Всего листов 13
10
Модель газоана-
лизатора
Наименование блока
Габаритные
размеры, мм,
не более
Масса, кг,
не более
Потребляемая
мощность, В·А,
не более
10
КОЛИОН-1В-21
КОЛИОН-1В-22
КОЛИОН-1В-23
КОЛИОН-1В-24
КОЛИОН-1В-25
КОЛИОН-1В-26
КОЛИОН-1В-27
КОЛИОН-1А-01С
КОЛИОН-1В-01С
КОЛИОН-1В-03С
Блок измерительный (БИ)
Блок питания и выходных
сигналов (БПВС)
300х250х150
220х220х100
210х165х100
4
1,5
1,5
от минус 30 до плюс 45;
от 84 до 106,7;
от 30 до 90.
Условия эксплуатации:
- температура окружающего воздуха,
°
С
- атмосферное давление, кПа
- относительная влажность окружающего воздуха при 25 °С (без
конденсации влаги), %
- средний срок службы:
ЭХД, лет, не менее
лампа ФИД, ч, не менее
ТКД, год, не менее
- средний срок службы, лет, не менее
2
10000
1
6
Знак утверждения типа
наносится на лицевую панель газоанализатора методом печати на лазерном принтере на само-
клеющейся пленке с последующим ламинированием, и на титульные листы документации.
Комплектность средства измерения
Комплект поставки газоанализаторов в зависимости от модели приведены в таблицах
3 - 13.
Газоанализатор КОЛИОН-1В
Таблица 3
НаименованиеОбозначениеКоличество, шт.
Блок измерительный (БИ) ЯРКГ 2.840.019 1
Пробоотборник ЯРКГ 30.0030.014 1
Трубка соединительная ЯРКГ 8.626.037 1
Фильтр противопылевой ЯРКГ 740015.059 4
Зарядное устройство БПС 0-0,35 1
Сумка-укладкаЯРКГ 4.471.0011
Фильтр-поглотительЯРКГ 5.886.0081
ЗаглушкаЯРКГ 8.658.0031
Втулка силиконоваяЯРКГ 8.626.0381
Удлинитель пробоотборникаЯРКГ 30.0030.018По отдельному заказу
Ротаметр РМА-0.063 ГУЭПо отдельному заказу
Паспорт ЯРКГ 2.840. 003-01ПС 1
Руководство по эксплуатации ЯРКГ 2.840.003-01РЭ 1
Методика поверки ЯРКГ 2.840.003ДЛ 1
Лист № 8
Всего листов 13
Газоанализатор КОЛИОН-1В-02
Таблица 4
Наименование
Блок измерительный (БИ)
Пробоотборник
Пробоотборник
Насадка фильтрующая
Трубка соединительная
Фильтр противопылевой
Зарядное устройство
Сумка-укладка
Фильтр-поглотитель
Заглушка
Втулка силиконовая
Удлинитель пробоотборника
Ротаметр
Паспорт
Руководство по эксплуатации
Методика поверки
Обозначение
ЯРКГ 2.840.023
ЯРКГ 30.0030.014
ЯРКГ 30.0030.014
ЯРКГ 5.886.010
ЯРКГ 8.626.037
ЯРКГ 740015.059
БПС 0-0,35
ЯРКГ 4.471.001
ЯРКГ 5.886.008
ЯРКГ 8.658.003
ЯРКГ 8.626.038
ЯРКГ 30.0030.018
РМА-0.063 ГУЭ
ЯРКГ 2.840.003 – 04ПС
ЯРКГ 2.840.003 – 04РЭ
ЯРКГ 2.840.trial
Количество, шт.
1
1
1
1
1
4
1
1
1
1
1
По отдельному заказу
По отдельному заказу
1
1
1
Газоанализатор КОЛИОН-1В-03
Таблица 5
Наименование
Блок измерительный (БИ)
Пробоотборник*
Насадка фильтрующая
Трубка соединительная
Фильтр противопылевой
Зарядное устройство
Сумка-укладка
Фильтр-поглотитель
Заглушка
Втулка силиконовая
Удлинитель пробоотборника
Ротаметр
Паспорт
Руководство по эксплуатации
Методика поверки
Обозначение
ЯРКГ 2.840.023-01
ЯРКГ 30.0030.014
ЯРКГ 5.886.010
ЯРКГ 8.626.037
ЯРКГ 740015.059
БПС 0-0,35
ЯРКГ 4.471.001
ЯРКГ 5.886.008
ЯРКГ 8.658.003
ЯРКГ 8.626.038
ЯРКГ 30.0030.018
РМА-0.063 ГУЭ
ЯРКГ 2.840.003-05 ПС
ЯРКГ 2.840.003-05РЭ
ЯРКГ 2.840.003ДЛ
Количество, шт.
1
1
1
1
4
1
1
1
1
1
По отдельному заказу
По отдельному заказу
1
1
1
Газоанализатор КОЛИОН-1В-04
Таблица 6
Наименование
Блок измерительный (БИ)
Пробоотборник*
Насадка фильтрующая
Трубка соединительная
Фильтр противопылевой
Зарядное устройство
Сумка-укладка
Обозначение
ЯРКГ 2.840.023-02
ЯРКГ 30.0030.014
ЯРКГ 5.886.010
ЯРКГ 8.626.037
ЯРКГ 740015.059
БПС 0-0,35
ЯРКГ 4.471.001
Количество, шт.
1
1
1
1
4
1
1
Лист № 9
Всего листов 13
Наименование
Фильтр-поглотитель
Заглушка
Втулка силиконовая
Ротаметр
Удлинитель пробоотборника
Паспорт
Руководство по эксплуатации
Методика поверки
Обозначение
ЯРКГ 5.886.008
ЯРКГ 8.658.003
ЯРКГ 8.626.038
РМА-0.063 ГУЭ
ЯРКГ 30.0030.018
ЯРКГ 2.840.003 – 07ПС
ЯРКГ 2.840.003 – 07РЭ
ЯРКГ 2.840.003ДЛ
Количество, шт.
1
1
1
По отдельному заказу
По отдельному заказу
1
1
1
Газоанализатор КОЛИОН-1В-05
Таблица 7
Наименование
Блок измерительный (БИ)
Пробоотборник
Насадка фильтрующая
Трубка соединительная
Фильтр противопылевой
Зарядное устройство
Сумка-укладка
Фильтр-поглотитель
Заглушка
Втулка силиконовая
Ротаметр
Удлинитель пробоотборника
Паспорт
Обозначение
ЯРКГ 2.840.030
ЯРКГ 30.0030.014
ЯРКГ 5.886.010
ЯРКГ 8.626.037
ЯРКГ 740015.059
БПС 0-0,35
ЯРКГ 4.471.001
ЯРКГ 5.886.008
ЯРКГ 8.658.003
ЯРКГ 8.626.038
РМА-0.063 ГУЭ
ЯРКГ 30.0030.018
ЯРКГ 2.840.003 – 08ПС
Количество, шт.
1
1
1
1
4
1
1
1
1
1
По отдельному заказу
По отдельному заказу
1
Руководство по эксплуатации
Методика поверки
ЯРКГ 2.840.003 – 08РЭ
ЯРКГ 2.840.003 ДЛ
1
1
Газоанализатор КОЛИОН-1В-06
Таблица 8
Наименование
Блок измерительный (БИ)
Пробоотборник
Насадка фильтрующая
Трубка соединительная
Фильтр противопылевой
Зарядное устройство
Сумка-укладка
Фильтр-поглотитель
Заглушка
Втулка силиконовая
Ротаметр
Удлинитель пробоотборника
Паспорт
Руководство по эксплуатации
Методика поверки
Обозначение
ЯРКГ 2 840.031
ЯРКГ 30. 0030. 014
ЯРКГ 5.886.010
ЯРКГ 8.626.037
ЯРКГ 740015.059
БПС 0-0,35
ЯРКГ 4.471.001
ЯРКГ 5.886.008
ЯРКГ 8.658.003
ЯРКГ 8.626.038
РМА-0.063 ГУЭ
ЯРКГ 30.0030.018
ЯРКГ 2.840.003 – 09ПС
ЯРКГ 2.840.003 – 09РЭ
ЯРКГ 2.840.003ДЛ
Количество шт.
1
1
1
1
4
1
1
1
1
1
По отдельному заказу
По отдельному заказу
1
1
1
Лист № 10
Всего листов 13
Газоанализатор КОЛИОН-1В-07
Таблица 9
Наименование
Блок измерительный (БИ)
Пробоотборник
Насадка фильтрующая
Трубка соединительная
Фильтр противопылевой
Зарядное устройство
Сумка-укладка
Фильтр-поглотитель
Заглушка
Втулка силиконовая
Ротаметр
Удлинитель пробоотборника
Паспорт
Руководство по эксплуатации
Методика поверки
Обозначение
ЯРКГ 2.840.032
ЯРКГ 30.0030.014
ЯРКГ 5.886.010
ЯРКГ 8.626.037
ЯРКГ 740015.059
БПС 0-0,35
ЯРКГ 4.471.001
ЯРКГ 5.886.008
ЯРКГ 8.658.003
ЯРКГ 8.626.038
РМА-0.063 ГУЭ
ЯРКГ 30.0030.018
ЯРКГ 2.840.003 –10 ПС
ЯРКГ 2.840.003 – 10РЭ
ЯРКГ 2.840.003 01ДЛ
Количество, шт.
1
1
1
1
4
1
1
1
1
1
По отдельному заказу
По отдельному заказу
1
1
1
Блок реле
Газоанализатор КОЛИОН-1А-01С
Таблица 10
НаименованиеОбозначение (тип)Количество, шт.
ГазоанализаторЯРКГ 2.840.003-02 1
ЯРКГ 5.422.074-01 Определяется при заказе
ЯРКГ 5.422.074* Определяется при заказе
Трубка фторопластовая ф4, 2х1-1 м
Микронасос ANR 20020 147 1
ASF THOMAS
Фильтр-поглотитель контурныйЯРКГ 5.886.0111
Фильтр-поглотитель контрольныйЯРКГ 5.886.0081
Фильтр противопылевой ЯРКГ 74.0015.0594
ТрубкаЯРКГ 6.453.0061
Паспорт ЯРКГ 2.840.003-02ПС1
Руководство по эксплуатации ЯРКГ 2.840.003-02РЭ1
Методика поверки ЯРКГ 2.840.003-02ДЛ1
* для газоанализатора с устройством принудительной подачи пробы ПРУС-1
Газоанализатор КОЛИОН-1В-01С
Таблица 11
НаименованиеОбозначение
Блок измерительный (БИ) ЯРКГ 2.840.021
Блок питания и выходных сигналов (БПВС) ЯРКГ 2.087.007
Блок побудителя расхода (БПР) ЯРКГ 2.961.002
Пробоотборник ЯРКГ 6.453.002
Трубопровод ЯРКГ 8.626.015
Фильтр ЯРКГ 740015.059
Розетка с кожухом ОНЦ – РГ – 09 – 4/14
Розетка с кожухом РС4
Розетка с кожухомРС7
Количество, шт.
1
1
1
По отдельному заказу
По отдельному заказу
По отдельному заказу
2
1
1
Лист № 11
Всего листов 13
Наименование
Упаковка
Паспорт
Руководство по эксплуатации
Методика поверки
Обозначение
ЯРКГ 4.471.002
ЯРКГ 2.840.003 – 03ПС
ЯРКГ 2.840.003 – 03РЭ
ЯРКГ 2.840.003ДЛ
Количество, шт.
1
1
1
1
Газоанализатор КОЛИОН-1В-03С
Таблица 12
НаименованиеОбозначение
Блок измерительный (БИ) ЯРКГ 2.840.022
Блок питания и выходных сигналов (БПВС)
ЯРКГ 2.087.007
Блок побудителя расхода (БПР) ЯРКГ 2.961.002
Пробоотборник ЯРКГ 6.453.002
Трубопровод ЯРКГ 8.626.015
Фильтр ЯРКГ 740015 059
Розетка с кожухом ОНЦ – РГ – 09 – 4/14
Розетка с кожухом РС4
Розетка с кожухомРС7
Упаковка ЯРКГ 4.471.002
Паспорт ЯРКГ 2.840.003 – 06ПС
Руководство по эксплуатации ЯРКГ 2.840.003 – 06РЭ
Методика поверки ЯРКГ 2.840.003 – 01ДЛ
Количество, шт.
1
1
1
По отдельному заказу
По отдельному заказу
По отдельному заказу
2
1
1
1
1
1
1
Газоанализаторы КОЛИОН-1В-21, КОЛИОН-1В-22, КОЛИОН-1В-23,
КОЛИОН-1В-24, КОЛИОН-1В-25, КОЛИОН-1В-26, КОЛИОН-1В-27
Таблица 13
НаименованиеОбозначениеКоличество, шт.
Блок измерительный (БИ):
КОЛИОН-1В-21ЯРКГ 2.840.0381
КОЛИОН-1В-22ЯРКГ 2.840.038-01
КОЛИОН-1В-23ЯРКГ 2.840.038-02
КОЛИОН-1В-24ЯРКГ 2.840.038-03
КОЛИОН-1В-25ЯРКГ 2.840.038-04
КОЛИОН-1В-26ЯРКГ 2.840.038-05
КОЛИОН-1В-27ЯРКГ 2.840.038-06
ПробоотборникЯРКГ 6.457.0011
Трубка соединительнаяЯРКГ 8.626.0371
Фильтр противопылевойЯРКГ 740015.0594
Зарядное устройствоW 10-9-1,31
Сумка-укладкаЯРКГ 4.471.0021
Фильтр-обнулительЯРКГ 5.886.0151
ЗаглушкаЯРКГ 8.658.0031
Втулка силиконоваяЯРКГ 8.626.0381
Удлинитель пробоотборникаЯРКГ 30.0030.018По отдельному заказу
Устройство для защиты детектораЯРКГ5.886.009По отдельному заказу
ПланшетЯРКГ 4.160.001По отдельному заказу
Насадка фильтрующаяЯРКГ 5.886.010По отдельному заказу
РотаметрРМА-0.063 ГУЭПо отдельному заказу
ПаспортЯРКГ 2.840. 003 ПС2 1
Лист № 12
Всего листов 13
Наименование
Руководство по эксплуатации
Методика поверки
Обозначение
ЯРКГ 2.840.003 РЭ2
ЯРКГ 2.840.003 ДЛ2
Количество, шт.
1
1
Поверка
осуществляется по документу ЯКРГ2.840.003МП "Газоанализаторы КОЛИОН-1. Методика по-
верки ", утвержденному ГЦИ СИ ФГУП "ВНИИМС" 23 декабря 2009 г. и являющемуся При-
ложением к Руководствам по эксплуатации ЯРКГ 2.840.003-01…-10РЭ, ЯРКГ 2.840.003 РЭ2.
Средства поверки:
- динамический генератор газовых смесей ГГС-03-03, ШДЕК.418313.001 ТУ;
- комплект ГСО–ПГС (ТУ 6-16-2956-04) № 3814–87 (СО/N
2
), № 7926-2001 (NH
3
/воздух),
№ 4431-88 (H
2
S/N
2
), № 4028–87 (NO
2
/N
2
), № 6343–92 (C
2
H
4
/воздух), № 3970-87 (С
3
Н
8
/воздух);
№ 6343-92;
- газовые смеси в баллонах под давлением по МИ 2590-2002 (ФГУП "ВНИИМ им. Менде-
леева") C
4
H
10
/воздух (06.01.633), С
6
Н
14
/воздух, с пределами допускаемой относительной по-
грешности
±
7 %;
- парофазный источник газовых смесей (ПИГС) (ТУ 4215-001-20810646-99) – ПИГС-У-08
(гексан) с пределами допускаемой относительной погрешности
±
7 %;
- поверочный нулевой газ (ПНГ) по ТУ 6-21-5-82.
Сведения о методиках (методах) измерений
приведены в руководствах по эксплуатации "Газоанализаторы КОЛИОН-1".
Нормативные и технические документы, устанавливающие требования к газоанализато-
рам КОЛИОН-1
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические усло-
вия".
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие
технические условия.
Технические условия ТУ 4215-007-11269194-06.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерения
- при выполнении работ по обеспечению безопасных условий и охраны труда.
Изготовитель
ООО "Бюро аналитического приборостроения «Хромдет-Экология"
Адрес: 107005, Москва, переулок Плетешковский, 22.
Лист № 13
Всего листов 13
Испытательный центр
Федеральноегосударственноеунитарноепредприятие"Всероссийскийнаучно-
исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E- mail:
,
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.
"_____" ___________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 19341-00 | Газоанализаторы | ПЭМ-2М | Институт теплофизики СО РАН, г.Новосибирск | 1 год | Перейти |
| 25694-03 | Газоанализаторы | NOx 2000 G | Фирма "Seres", Франция | 1 год | Перейти |
| 23668-02 | Газоанализаторы водорода | ИНВ-8 | ООО "НПФ Циркон", г.Москва | 1 год | Перейти |
| 8727-82 | Газоанализаторы на азот | Азотограф АГ-3 | Нет данных | Поверка при выпуске. МПИ устанавливается местными органами (ГОСТ 8.002-71) | Перейти |
| 5235-76 | Газоанализаторы | ФГЖ-2 | П/я А-1397, г.Тула | Поверка при выпуске. МПИ устанавливается местными органами (ГОСТ 8.002-71) | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
