Спектрометры комбинационного (рамановского) рассеяния TruScan RM и TruScan GP, ГРСИ 63149-16
Номер госреестра:
63149-16
Наименование СИ:
Спектрометры комбинационного (рамановского) рассеяния
Обозначение типа:
TruScan RM и TruScan GP
Производитель:
Фирма "Thermo Scientific Portable Analytical Instruments", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.02.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61434
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры комбинационного (рамановского) рассеяния моделей TruScan RM
и TruScan GP
Назначение средства измерений
Спектрометры комбинационного (рамановского) рассеяния моделей TruScan RM и
TruScan GP (далее по тексту – спектрометры) предназначены для измерения содержания раз-
личных органических и неорганических веществ в твердых и жидких образцах, продуктах пи-
тания, почвах и т.д. по спектрам комбинационного рассеяния в соответствии со стандартизо-
ванными и аттестованными методиками (методами).
Описание средства измерений
Принцип действия спектрометров основан на том, что при освещении исследуемого об-
разца монохроматическим излучением в спектре рассеянного излучения появляются частоты,
смещенные относительно возбуждающей линии. Этот дополнительный спектр соответствует
колебательно-вращательным переходам в молекулах исследуемого вещества и называются
спектром комбинационного рассеяния или рамановским спектром.
Конструктивно спектрометры состоят из лазерного источника излучения, осветителя,
спектрометра с дифракционной решеткой и линейной ПЗС-матрицей и электронного блока,
объединенных в едином корпусе.
Управление работой спектрометра, регистрация спектров исследуемых образцов, обра-
ботка выходной информации и запоминание результатов анализа осуществляется с помощью
встроенного микропроцессора.
Различия между моделями заключаются в том, что меню модели TruScan RM содержит
ряд дополнительных опций, предназначенных для удобства оператора.
Внешний вид спектрометров обеих моделей одинаков и приведен на рисунке 1. Знак по-
верки наносится на заднюю панель спектрометра.

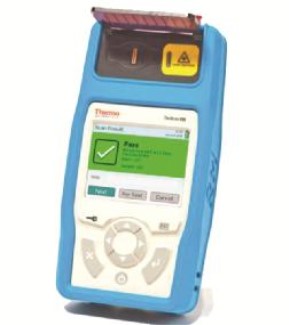

Рисунок 1 - Внешний вид спектрометров и место нанесения знака поверки
Место
нанесе-
ния знака
поверки
(задняя
панель)
Лист № 2
Всего листов 3
Программное обеспечение
Спектрометры оснащаются встроенным ПО, которое управляет работой прибора и
отображает, обрабатывает и хранит полученные данные. Идентификационные данные ПО
приведены в таблице 1.
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
-
Номер версии (идентификационный номер) ПО
не ниже 2.5.0
Цифровой идентификатор ПО
-
Таблица 1
ПО является полностью метрологически значимым и выполняет следующие функции:
- регистрация сигнала детектора;
- создание и хранение файлов методов измерений;
- получение спектра КР в частотной шкале из сигнала детектора;
- управление процедурой измерений;
- создание отчетов по результатам измерений;
- хранение и экспорт полученных данных.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено
при их нормировании.
Метрологические и технические характеристики
приведены в таблице 2.
от 250 до 2875
От 8 до 10,5
785
±
3,0
10
5,0
110
´
210
´
45
0,9
от 100 до 240
12
±
2
24
7
5000
от +15 до +30
Таблица 2
Спектральный диапазон, см
-1
Спектральное разрешение (в зависимости от области спектра), см
-1
, не более
Длина волны лазера возбуждения, нм
Пределы допускаемой абсолютной погрешности шкалы волновых чисел, см
-1
Отношение сигнал/шум (отношение высоты пика 1302 см
-1
к размаху trial в
диапазоне от 1800 до 1900 см
-1
)
1
, не менее
Относительное СКО выходного сигнала (по высоте пика 1302 см
-1
)
1
, %,
не более
Габаритные размеры (Д×Ш×В), мм, не более
Мacca, кг, не более
Напряжение питания:
-переменного тока частотой 50±1 Гц (через внешний адаптер), В
-постоянного тока (от встроенного аккумулятора), В
Потребляемая мощность, В
·
А, не менее
Средний срок службы, лет
Наработка на отказ, ч, не менее
Условия эксплуатации:
-диапазон температур окружающего воздуха,
о
С
- относительная влажность окружающего воздуха
(при 25 °С), %, не более
- диапазон атмосферного давления, кПа
85
от 84 до 106
1
При использовании в качестве пробы стандартного образца состава гексадекана ГСО 7289-96. Однократное ска-
нирование.
Лист № 3
Всего листов 3
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на зад-
нюю крышку спектрометра методом наклейки.
Комплектность средства измерений
1. Спектрометр в комплекте: пластиковый переносной кейс, карта памяти, зарядное
устройство 220В – 50Гц, кабель сетевой для коммуникации с компьютером с адаптером,
адаптер для карты памяти, стандарт полистирола твердый, держатель для виал, сменная
аккумуляторная батарея, запасной сменный носовой конус, CD с мануалом на
английском.
2. Руководство по эксплуатации на русском языке.
3. Методика поверки МП-242-1970-2015.
Поверка
осуществляется по документу «МП-242-1970-2015. Спектрометры комбинационного (раманов-
ского) рассеяния моделей TruScan RM и TruScan GP. Методика поверки», утвержденному
ФГУП «ВНИИМ им. Д.И.Менделеева» 25.11.2015 г.
Основные средства поверки: стандартный образец состава гексадекана ГСО 7289-96,
стандартный образец состава толуола ГСО 7814-2000.
Сведения о методиках (методах) измерений
приведены в документе «Спектрометры комбинационного рассеяния моделей TruScan
RM и TruScan GP. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к спектрометрам
комбинационного (рамановского) рассеяния TruScan RM и TruScan GP
Техническая документация фирмы «Thermo Scientific Portable Analytical Instruments», США.
Изготовитель
Фирма «Thermo Scientific Portable Analytical Instruments», США.
Адрес: 2 Radcliff Rd Tewksbury MA 01876, USA.
Тел./факс: +1 978-657-5555.
Заявитель
ООО «Си Си Эс Сервис», г. Москва.
Адрес: ул. Ивана Франко, д.48, корпус Г, строение 4.
Тел.: (495) 626 59 43, факс: (495) 564 80 52.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19.
Тел. (812) 251-76-01.Факс: (812) 713-01-14.
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испы-
таний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ »_______________ 2016 г.
