Номер госреестра:
63150-16
Наименование СИ:
Весы вагонные
Обозначение типа:
Т-675 П200
Производитель:
ПАО "Северсталь", г.Череповец
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 0023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61435
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы вагонные Т-675 П200
Назначение средства измерений
Весы вагонные Т-675 П200 (далее – весы) предназначены для повагонного
статического измерения масс порожних и груженых вагонов с сухими сыпучими и твердыми
грузами.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругих элементов
весоизмерительных тензорезисторных датчиков (далее – датчик), возникающей под действием
силы тяжести взвешиваемого груза, в аналоговый выходной электрический сигнал,
изменяющийсяпропорциональномассегруза.Сигналотдатчиковпоступаетв
весоизмерительный прибор, для аналого-цифрового преобразования, и далее результат
взвешивания в цифровой форме, через цифровой интерфейс, передаются в персональный
компьютер (ПК) для отображения на его мониторе результатов взвешивания в единицах массы.
Конструктивно весы состоят из грузоприемного устройства (далее – ГПУ), имеющего
одну весовую платформу с датчиками типа С, с регистрационным номером в Госреестре СИ
60480-15 (модель С16А), производства фирмы «Hottinger Baldwin Messtechnik GmbH»,
Германия, с установочной оснасткой, производства ПАО «Северсталь» г. Череповец, прибора
весоизмерительного (устройство обработки аналоговых данных) DISOBOX Plus (далее -
DISOBOX Plus), регистрационный номер в Госреестре СИ 53571-13, производства фирмы
«Schenck Process GmbH», Германия, ПК, со встроенным программным обеспечением (ПО)
Disoplan, предназначенным для визуализации результатов взвешивания, и принтера.
ПО DISOBOX Plus позволяет осуществлять взвешивание вагонов в статическом
режиме. Информация о массе взвешиваемого груза по интерфейсу Ethernet передается на ПК.
Управление весами осуществляется с помощью с помощью ПК.
В весах предусмотрены следующие устройства и функции в соответствии с
ГОСТ OIML R 76-1–2011:
- устройство индикация отклонения от нуля (п. 4.5.5.);
- устройство первоначальной установки на нуль (п. Т.2.7.2.4);
- полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);
- устройство слежения за нулем (п. Т.2.7.3);
- устройство тарирование (п. Т.2.7.4).
Весы имеют обозначение Т-675 П200.
На маркировочной табличке весов, расположенной на крышке устройства обработки
аналоговых данных DISOBOX Plus указана следующая информация:
- наименование и товарный знак предприятия-изготовителя;
- наименование и условное обозначение типа весов;
- номер весов по системе нумерации предприятия-изготовителя;
- класс точности весов по ГОСТ OIML R 76-1-2011;
- знак утверждения типа средства измерений;
- значение максимальной нагрузки (Мах) весов;
- значение минимальной нагрузки (Min) весов;
- значения действительной цены деления (d) и поверочного интервала (е) весов;
- особый диапазон рабочих температур;
- год изготовления весов.
Общий вид устройства обработки аналоговых данных DISOBOX Plus, датчика
С16АС3/60t, монитора ПК и общий вид весов представлены на рисунках 1 - 4.
Лист № 2
Всего листов 5
Ограничение доступа к узлам регулирования, влияющим на метрологические
характеристики весов, осуществляется путем пломбирования крышки устройства обработки
аналоговых данных DISOBOX Plus с нанесением знака поверки, как показано на рисунке 1.

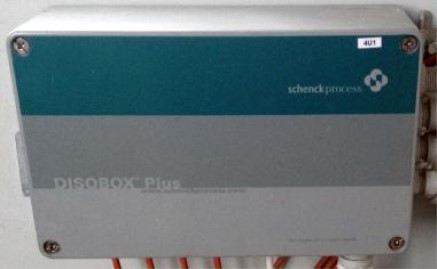

Рисунок 1 – Общий вид устройства обработки аналоговых данных DISOBOX Plus и
место нанесения знака поверки

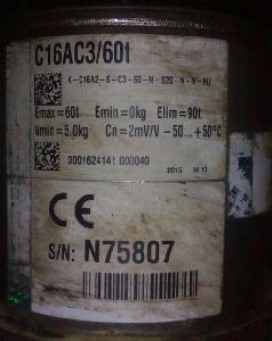

Рисунок 2 – Общий вид датчика С16АС3/60t

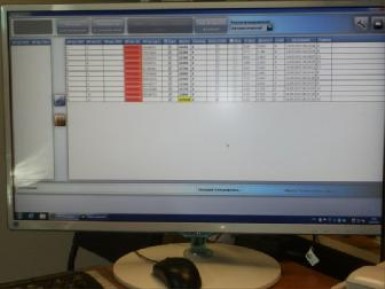

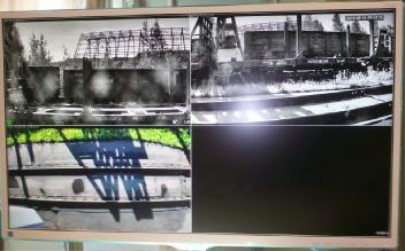

Рисунок 3 – Общий вид монитора ПК
Место нанесения
знака поверки
Лист № 3
Всего листов 5

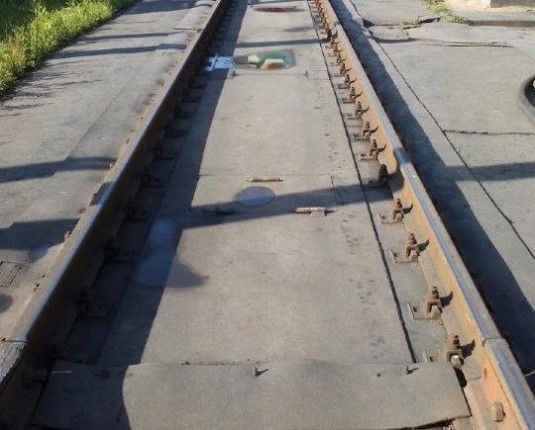

Рисунок 4 - Общий вид весов
Программное обеспечение
Программное обеспечение (далее – ПО) весов является встроенным и делится на
метрологически значимое и метрологически незначимое.
ПО не может быть модифицировано, загружено или прочитано через какой-либо
интерфейс после загрузки. Доступ к изменению метрологически значимых параметров
осуществляется только в сервисном режиме, вход в который защищен административным
паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служат: идентификационное наименование ПО,
которое указано на маркировочной табличке, устройства обработки аналоговых данных
DISOBOX Plus и номер версии ПО, который и может быть вызван через меню ПО устройства
обработки аналоговых данных DISOBOX Plus с помощью ПК, как описано в руководстве по
эксплуатации на весы. Нормирование метрологических характеристик проведено с учетом
применения ПО.
Идентификационные данные ПО приведены в таблице 1.
*-
Таблица 1
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОVME21040
Номер версии (идентификационный номер) ПО VWW21000
Цифровойидентификатор(контрольная сумма)
метрологически значимой trial ПО
Алгоритм вычисления цифрового идентификатора ПО*-
* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено
или прочитано через какой-либо интерфейс после опломбирования
Конструкция весов обеспечивает полное ограничение доступа к метрологической части
ПО и измерительной информации. Уровень защиты ПО и измерительной информации от
преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Лист № 4
Всего листов 5
Метрологические и технические характеристики
Класс точности по ГОСТ OIML R 76-1–2011средний (III)
Значения Мах и Min, d, е, пределов допускаемой погрешности при первичной поверке (mpe) в
соответствующих интервалах нагрузки, приведены в таблице 2.
n
3000
Таблица 2
Мах, Min, d и е,
т т кг
Интервал нагрузки,mpe,
т кг
150150
От 1 до 25 включ.± 25
Св. 25 до 100 включ.± 50
Св. 100 до 150 включ.± 75
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов
допускаемых погрешностей при первичной поверке.
Пределы допускаемой погрешности устройства установки на нуль .................................. ± 0,25 е
Показания индикации массы, кг, не более ............................................................................Мах+9е
Диапазон установки на нуль и слежения за нулём (суммарный), % от Max ................................ 4
Диапазон первоначальной установки нуля, % от Max .................................................................. 20
Диапазон выборки массы тары (Т
–
), % от Max ................................................................от 0 до 100
Предельная нагрузка (Lim), % от Max, не более ......................................................................... 150
Время прогрева весов, мин .............................................................................................................. 30
Количество весовых платформ, шт. .................................................................................................. 1
Особый диапазон рабочих температур весов,
°
С:
- для ГПУ .......................................................................................................от минус 40 до плюс 40
- для DISOBOX Plus ......................................................................................от минус 30 до плюс 40
Параметры электрического питания от сети переменного тока:
- напряжение, В ...............................................................................................................от 187 до 242
- частота, Гц .........................................................................................................................от 49 до 51
Потребляемая мощность, В
×
А, не более ....................................................................................... 600
Габаритные размеры ГПУ, мм:
- длина .......................................................................................................................................... 15000
- ширина ......................................................................................................................................... 2000
- высота .......................................................................................................................................... 1290
Масса ГПУ, т .................................................................................................................................. 9,36
Средний срок службы, лет ............................................................................................................... 15
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации, паспорта и
маркировочной табличке, закрепленной на устройстве обработки аналоговых данных DISOBOX
Plus.
Комплектность средства измерений
1 Весы .............................................................................1 шт.
2 Руководство по эксплуатации ...................................1 экз.
3 Паспорт .......................................................................1 экз.
Поверка
осуществляется по документу ГОСТ OIML R 76-1–2011 «Весы неавтоматического действия.
Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика
поверки).
Лист № 5
Всего листов 5
Основные средства поверки - гири класса М
1
и М
1-2
по ГОСТ OIML R 111-1-2009.
Знак поверки наносится на свидетельство о поверке и на пломбу при пломбировании
устройства обработки аналоговых данных DISOBOX Plus, как показано на рисунке 1.
Сведения о методиках (методах) измерений
изложены в документе «Весы вагонные Т-675 П200, заводской № 0023. Руководство по
эксплуатации».
Нормативные и технические документы, устанавливающие требования к весам вагонным
Т-675 П200
1ГОСТ OIML R76-1–2011«Весынеавтоматического действия.Часть1.
Метрологические и технические требования. Испытания».
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения
массы».
3 Техническая документация изготовителя.
Изготовитель
Публичное акционерное общество «Северсталь» (ПАО «Северсталь»)
Адрес:162608, Россия, г. Череповец, Вологодская область, ул. Мира д. 30
ИНН 3528000597
Тел./Факс: (8202) 53 09 00, (8202) 53 09 15
Е-mail:
предприятие
измерений в
Испытательный центр
ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговое
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Тел./факс (495) 491-78-12
Е-mail:
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств
целях утверждения типа № RA.RU 311313 от 01.05.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииC.С. Голубев
М.п.« ___ » _______________ 2016 г.
