Генераторы импульсов высоковольтные SSG 3000, SSG 40, ГРСИ 63129-16
Номер госреестра:
63129-16
Наименование СИ:
Генераторы импульсов высоковольтные
Обозначение типа:
SSG 3000, SSG 40
Производитель:
Фирма "BAUR GmbH", Австрия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61414
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы импульсов высоковольтные SSG 3000, SSG 40
3000, SSG
импульсов
40 (далее –
напряжения,
генераторы)
напряжения
Назначение средства измерений
Генераторы импульсов высоковольтные SSG
предназначены для формирования высоковольтных
постоянного тока.
Описание средства измерений
Генераторы формируют импульсное напряжение с крутым фронтом, которое
используется для осуществления пробоя кабеля в месте повреждения. Пробой вызывает
импульсный электрический ток в месте повреждения кабеля, генерирующий электромагнитные
и акустические волны, распространяющиеся от места повреждения кабеля. Эти волны
обнаруживаются на поверхности земли с помощь приборов, предназначенных для точной
локации мест повреждения по электромагнитным и акустическим колебаниям.
Основная область применения генераторов: формирование электромагнитных и
акустические волн для определения расположения дефектных мест в силовых кабелях.
Генераторы могут использоваться для предварительной локации дефектов кабелей. В
этом случае они применяются как устройства прожига повреждения в кратковременном
режиме, и могут использоваться совместно с рефлектометром и блоком связи SA32 для
определения расположения дефектов с высоким и низким сопротивлением в силовых кабелях.
Высокоенапряжениепеременноготокаформируетсявысоковольтным
трансформатором, подключенным на выходе регулируемого автотрансформатора, которым
величина выходного напряжения может устанавливаться от нулевого до максимального.
Напряжение на первичную обмотку или на отвод первичной обмотки трансформатора высокого
напряжения поступает через переключатель напряжения. Высоковольтный трансформатор
имеет четыре изолированные друг от друга обмотки высокого напряжения, каждая из которых
через однополупериодный выпрямитель подключена к отдельному импульсному конденсатору.
Импульсные конденсаторы соединяются друг с другом через переключатель диапазонов.
Генераторы функционируют в режимах одиночных, повторяющихся импульсов,
напряжения постоянного тока.
Основныеузлыгенераторов:источниквысокогонапряжения,импульсные
конденсаторыс повышеннойзащитой отвнешнихперенапряжений, разрядникис
автоматическим и ручным запуском, встроенное разрядное устройство. Схема управления
прибором содержит цепи подключения внешнего аварийного выключателя и блока связи SA32
(опция).
Генераторы выпускаются в виде двух модификаций: SSG 3000 и SSG 40,
отличающихся диапазоном выходного напряжения.
Внешний вид генераторов приведен на рисунке 1.
Генераторы имеют моноблочные металлические корпуса, предназначенные для
установки в 19-дюймовую металлическую стойку. Органы управления, индикации и
аналоговый стрелочный измеритель выходного напряжения монтируются на передней панели,
соединительные разъёмы – на задней стенке.
Питание генераторов – от сети переменного тока.
Для предотвращения несанкционированного доступа к внутренним частям прибора
осуществляется пломбировка корпуса специальными наклейками, при повреждении которых
остается несмываемый след.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Таблица 1 – Метрологические и технические характеристики
Характеристики Значение для модификаций
SSG 3000 SSG 40
Диапазон выходного напряжения, кВ от 0 до 8 от 0 до 4
(импульсного или постоянного тока) от 0 до 16 от 0 до 8
от 0 до 32от 0 до 16
от 0 до 32
от 0 до 40
1)
± 1,5± 1,5
Максимальная энергия импульса, Дж30003000
Частота следования импульсов, имп./мин. 10, 15 от 5 до 20
Пределы допускаемой относительной погрешности
измерения выходного напряжения, %
Напряжение сети питания, В220/230От 198 до 264
Частота сети питания, Гц От 45 до 60 От 47 до 63
Габаритные размеры, мм 514×645×880 514×645×880
Масса, кг 147 146
Рабочие условия применения:
температура окружающего воздуха, °Cот минус 20 до плюс 50
относительная влажность, % до 90 без конденсации
атмосферное давление, кПа от 86,7 до 106,7
Примечание:
1)
– только для напряжения постоянного тока.
Знак утверждения типа
наносится на лицевую панель приборов методом трафаретной печати со слоем защитного
покрытия и на титульный лист руководства по эксплуатации типографским способом.

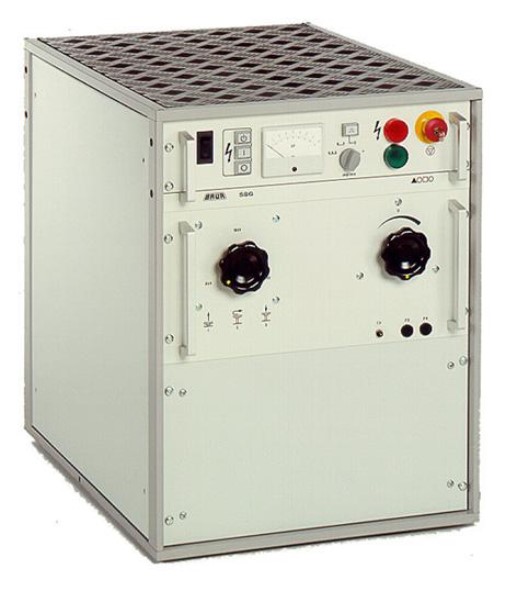

Рисунок 1 – Внешний вид генераторов импульсов высоковольтных SSG 3000, SSG 40
Место нанесения
Места пломбированиязнака поверки
Лист № 3
Всего листов 3
1 шт.
1 шт.
1 шт.
Количество
1 шт.
1 шт.
Комплектность средства измерений
приведена в таблице 2.
Таблица 2 – Комплектность
Наименование
Генераторы импульсов
высоковольтный SSG 3000, SSG 40
Кабель питания (2,5 м)
Соединительный кабель высокого
напряжения (10 м)
Провод заземления (4 м)
Шунтирующий штекер для втулки
аварийного отключения
Руководство по эксплуатации
Методика поверки
1 экз.
1 экз.
Поверка
осуществляется по документу МП 63129-16 «Генераторы импульсов высоковольтные SSG 3000,
SSG 40. Методика поверки», утвержденному ФГУП «ВНИИМС» в ноябре 2015 г.
Средства поверки: делитель напряжения ДН-50э (Госреестр № 54883-13); вольтметр
универсальный В7-78/1 (Госреестр № 52147-12).
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к генераторам
импульсов высоковольтным SSG 3000, SSG 40
1. ГОСТ 22261-94Средства измерений электрических и магнитных величин. Общие
технические условия.
2. ГОСТ Р 8.761-2011ГСИ. Государственная поверочная схема для средств измерений
импульсного электрического напряжения.
3. Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «BAUR GmbH», Австрия.
Адрес: Raiffeisenstrasse 8, 6832 Sulz, Austria.
Тел./факс: +43 5522 4941-0 / +43 5522 4941-3.
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495)437-55-77 / 437-56-66; E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ________________ 2016 г.
