Номер госреестра:
83397-21
Наименование СИ:
Генераторы сигналов
Обозначение типа:
RFSU-FILT
Производитель:
AnaPico AG, Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.10.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «18» октября 2021 г. № 2303
Лист № 1
Регистрационный № 83397-21Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов RFSU-FILT
Назначение средства измерений
Генераторы сигналов RFSU-FILT (далее – генераторы) предназначены для
формирования немодулированных электромагнитных колебаний и электромагнитных
колебаний с различными видами модуляции в диапазоне частот от 100 кГц до 40 ГГц.
Описание средства измерений
Принцип действия генераторов основан на синтезе синусоидального сигнала,
синхронизированного с опорным стабильным по частоте опорным генератором (ОГ).
Генераторы имеют внутренний термостатированный ОГ, а также вход для подключения
внешней опорной частоты. Генераторы могут формировать сигнал с различными видами
модуляции: амплитудной, частотной, фазовой и импульсной.
Конструктивно генераторы выполнены в виде моноблока настольного исполнения.
Питание генераторов осуществляется от адаптера питания постоянного тока. Управление
генераторами может осуществляться с передней панели при помощи сенсорного дисплея и
вращающегося регулятора, или от персонального компьютера (ПК) через специальное
программное обеспечение (ПО). Подключение к ПК осуществляется через стандартные
интерфейсы связи, которые расположены на задней панели генераторов. Сигнал с
установленными характеристиками поступает на выход, имеющий волновое сопротивление
50 Ом, расположенный на передней панели.
Генераторы состоят из двух модификаций: RFSU26 и RFSU40, в которых
установлены аппаратные опции «FILT» и «MOD». Опция «FILT» обеспечивает низкий
уровень гармонических искажений, опция «MOD» позволяет формировать сигнал с
амплитудной, частотной, фазовой и импульсной модуляцией. Модулирующий сигнал может
формироваться от внутреннего или внешнего источника модулирующего сигнала.
Модификации отличаются верхней границей диапазона частот.
Общий вид генераторов и место нанесения знака утверждения типа представлены на
рисунке 1. Схема пломбировки от несанкционированного доступа представлена на
рисунке 2. Пломба наносится на один из крепежных винтов корпуса генераторов. Пломба
можетустанавливатьсяпроизводителем,ремонтнойорганизацией,поверяющей
организацией или организацией, эксплуатирующей данное средство измерений, в виде
наклейки, мастичной или сургучной печати.
Заводские (серийные) номера наносятся на наклейку, расположенную на задней
панели генераторов.
Лист № 2
Всего листов 7

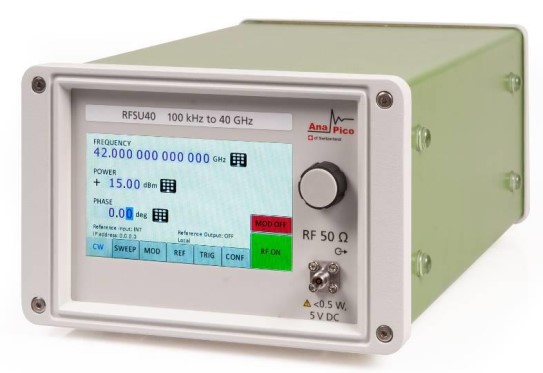

Рисунок 1 – Общий вид генераторов и место нанесения знака утверждения типа (А)
А

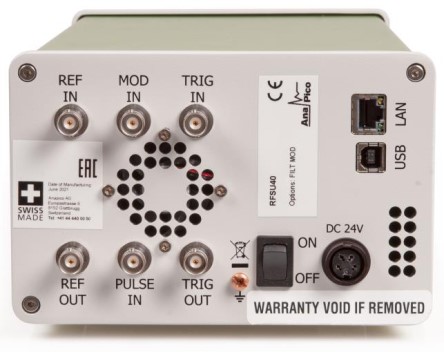

Рисунок 2 – Вид задней панели генераторов и место пломбировки от несанкционированного
доступа (Б)
Программное обеспечение
Генераторы имеют встроенное программное обеспечение (прошивку), которое
обрабатываетизмерительную информацию, выполняет вычисления и обеспечивает
отображение результатов измерений.
Генераторы могут работать под управлением внешнего персонального компьютера
(ПК) с установленным программным обеспечением (ПО), которое через контроллер
позволяет выполнять управление генераторами аналогично управлению с передней панели.
ПО реализовано без выделения метрологически значимой части.
Уровень защиты ПО «средний» от непреднамеренных и преднамеренных
изменений в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Б
Лист № 3
Всего листов 7
±1·10
-6
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО
- встроенноеfirmware
- внешнееANAPICO GUI
Номер версии (идентификационный номер ПО)
- встроенноене ниже 0.4.100
- внешнее не ниже 2.111
Метрологические и технические характеристики
Значение
от 100 кГц до 26 ГГц
от 100 кГц до 40 ГГц
Таблица 2 – Метрологические характеристики
1)
Наименование характеристики
Диапазон частот выходного сигнала
- RFSU26
- RFSU40
Пределы допускаемой относительной погрешности установки
частоты выходного сигнала
Диапазон установки уровня выходной мощности, дБм
- в диапазоне частот от 100 кГц до 20 ГГц включ.
- в диапазоне частот св. 20 ГГц до 40 ГГц включ.
от -30 до +13
от -30 до +10
Пределы допускаемой абсолютной погрешности установки уровня
выходной мощности сигнала, дБ
- в диапазоне частот от 50 МГц до 6 ГГц включ.±1,0
- в диапазоне частот св. 6 ГГц до 12,75 ГГц включ.±1,2
- в диапазоне частот св. 12,75 ГГц до 20 ГГц включ.±1,0
- в диапазоне частот св. 20 ГГц до 35 ГГц включ.±1,3
- в диапазоне частот св. 35 ГГц до 40 ГГц включ.±1,5
(при уровне выходной мощности от -15 дБм до Pmax)
Относительный уровень гармонических составляющих (2-я и 3-я
гармоники) спектра выходного сигнала, дБн, не более
- в диапазоне частот от 10 МГц до 1 ГГц включ.-30
- в диапазоне частот св. 1 ГГц до 20 ГГц-50
(при уровне выходной мощности +5 дБм)
Относительныйуровеньсубгармоническихсоставляющих
спектра выходного сигнала, дБн, не более
- в диапазоне частот от 100 кГц до 5 ГГц включ.-65
- в диапазоне частот св. 5 до 20 ГГц включ.-60
- в диапазоне частот св. 20 до 40 ГГц включ.-55
(при уровне выходной мощности +10 дБм)
Примечания
1)
Нормируются при нормальных условиях измерений;
Pmax – верхний предел установки уровня мощности;
дБм – уровень мощности в дБ относительно 1 мВт;
дБн – уровень мощности в дБ относительно уровня несущей
Лист № 4
Всего листов 7
-85
-80
-70
-66
±(0,01·К
АМ
+5)
Значение
Продолжение таблицы 2
Наименование характеристики
Относительный уровень негармонических составляющих спектра
выходного сигнала при отстройке от несущей более 10 кГц, дБн, не
более
- в диапазоне частот от 100 кГц до 5 ГГц включ.
- в диапазоне частот св. 5 до 10 ГГц включ.
- в диапазоне частот св. 10 до 20 ГГц включ.
- в диапазоне частот св. 20 до 40 ГГц включ.
(при уровне выходной мощности +10 дБм)
Уровень однополосного фазового шума при максимальном уровне
выходной мощности, дБн/Гц, не более
- при отстройке от несущей 20 кГц, на частотах несущей:
500 МГц
1 ГГц
2 ГГц
3 ГГц
4 ГГц
6 ГГц
10 ГГц
20 ГГц
-143
-140
-134
-131
-126
-124
-120
-115
Характеристики амплитудной синусоидальной амплитудной модуляции (АМ)
от 0 до 80
Диапазон установки коэффициента АМ (К
АМ
), %
Пределы допускаемой абсолютной погрешности установки К
АМ
, %
(при частоте модулирующего сигнала 1 кГц и уровне выходной мощно-
сти 0 дБм)
Характеристики частотной синусоидальной частотной модуляции (ЧМ)
Масштабный коэффициент N
2)
- в диапазоне частот от 100 кГц до 1,2 ГГц включ.1
- в диапазоне частот св. 1,2 до 2,5 ГГц включ.0,125
- в диапазоне частот св. 2,5 до 5 ГГц включ. 0,25
- в диапазоне частот св. 5 до 10 ГГц включ. 0,5
- в диапазоне частот св. 10 до 20 ГГц включ. 1
- в диапазоне частот св. 20 до 40 ГГц включ.2
Диапазон установки девиации частоты (F
Д
), MГц от 0 до N·200
Диапазон частот модулирующего сигнала, кГц от 0 до 200
Пределы допускаемой абсолютной погрешности установки девиации
частоты, Гц
(при частоте модулирующего сигнала 1 кГц, уровне выходной мощно-
±(0,05·F
Д
+20)
сти 0 дБм и индексе ЧМ более 0,2)
Примечание
2)
Масштабный коэффициент N используется для определения верхней границы
диапазона установки девиации частоты при ЧМ и девиации фазы при ФМ;
дБн/Гц – уровень мощности в дБ относительно уровня несущей, приведенный к полосе
1 Гц
Лист № 5
Всего листов 7
от 0 до N·300
±(0,05·Θ
д
+0,01)
Продолжение таблицы 2
Наименование характеристикиЗначение
Характеристики фазовой синусоидальной фазовой модуляции (ФМ)
от 0,1 до 200,0
30
10
80
70
Диапазон установки девиации фазы (Θ
Д
), рад
(в диапазоне частот от 1,25 до 20 ГГц)
Диапазон частот модулирующего сигнала, кГц
Пределы допускаемой абсолютной погрешности установки девиации
фазы, рад
(при частоте модулирующего сигнала 1 кГц, девиации фазы не более
N·80 и уровне выходной мощности 0 дБм)
Характеристики импульсной модуляции (ИМ)
Минимальное значение длительности импульса, нс
Время нарастания/спада радиоимпульса, нс, не более
Коэффициент подавления сигнала несущей в паузе между радиоим-
пульсами, дБ, не менее
- в диапазоне частот от 100 кГц до 7 ГГц включ.
- в диапазоне частот св. 7 ГГц до 40 ГГц включ.
Условия измерений
Нормальные условия измерений:
– температура окружающего воздуха, °С
– относительная влажность воздуха, %, не более
– атмосферное давление, кПа
Время прогрева, мин, не менее
от +20 до +30
80
от 84,0 до 106,7
30
от +5 до +45
Значение
SMA, розетка
К (2,92 мм), розетка
от 100 до 240
50; 60
от 23,8 до 24,2
25
Таблица 3 – Основные технические характеристики
Наименование характеристики
Тип выходного разъема
- модификация RFSU26
- модификация RFSU40
Напряжение питающей сети, В
Номинальные значения частоты питающей сети, Гц
Напряжение питания от адаптера питания постоянного тока, В
Потребляемая мощность, Вт, не более
Рабочие условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха (при температуре до +30 °С, без
конденсации), %, не более
- атмосферное давление, кПа
Масса, кг, не более
Габаритные размеры (ширина
высота
глубина), мм
90
от 84,0 до 106,7
3
172
106
290
Знак утверждения типа
наносится на переднюю панель генераторов методом наклейки и на титульный лист
руководства по эксплуатации типографским способом.
Лист № 6
Всего листов 7
Комплектность средства измерений
Генератор сигналов
Таблица 4 - Комплектность генераторов сигналов RFSU-FILT
Наименование
Обозначение
модификация по
заказу:
RFSU26 или RFSU40
Количество, шт.
1
Адаптер питания
Руководство по эксплуатации
Методика поверки
-
-
ПР-14-2021МП
1
1
1
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе – разделе «Введение» руководства по
эксплуатации
Нормативные и технические документы, устанавливающие требования к генераторам
сигналов RFSU-FILT
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия
Государственная поверочная схема для средств измерений времени и частоты,
утвержденная Приказом Росстандарта от 31 июля 2018 г. № 1621
Государственнаяповерочнаясхемадлясредствизмерениймощности
электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц, утвержденная
Приказом Росстандарта от 30 декабря 2019 г. № 3461
Техническая документация изготовителя
Изготовитель
AnaPico AG, Швейцария
Адрес изготовителя: 8152 Glattbrugg, Europa-Strasse 9
Телефон: +41 44 440 00 50
Факс: +41 44 440 00 50
Web-сайт:
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт:
E-mail:
Аттестат аккредитации АО «ПриСТ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.312058 от 02 февраля 2017 г.
Лист № 7
Всего листов 7
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 23872-02 | Генераторы оптические | ОГ-2-1 | Институт информационных технологий (ИИТ), Беларусь, г.Минск | 1 год | Перейти |
| 8729-82 | Генераторы пар видеоимпульсов и помехи | ГВП | Нет данных | Нет данных | Перейти |
| 28629-05 | Генераторы напряжения многофункциональные | Парма ГС8.031 | ООО "Парма", г.С.-Петербург | 1 год | Перейти |
| 11189-88 | Генераторы сигналов низкочастотные | Г3-123 | ООО "Великолукский завод "Радиоприбор", г.Великие Луки | 1 год | Перейти |
| 54178-13 | Генераторы сигналов | B&K PRECISION 40ххх | Фирма "B&K Precision Corp.", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
