Комплексы измерения профиля плотности Tracerco, ГРСИ 62020-15
Номер госреестра:
62020-15
Наименование СИ:
Комплексы измерения профиля плотности
Обозначение типа:
Tracerco
Производитель:
Фирма "Tracerco Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.10.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60243
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерения профиля плотности Tracerco
Назначение средства измерений
Комплексы измерения профиля плотности Tracerco (далее – комплексы) предназначены
для многоуровневого (по высоте) или одноточечного бесконтактного измерения плотности
жидких сред различного состава в резервуарах и трубопроводах и отображения вертикального
распределения плотности продукта в резервуарах.
Описание средства измерений
Принцип действия комплекса основан на измерении плотности на каждом уровне
(на каждой высоте) резервуарабесконтактным способом на основе эффекта поглощения
гамма-излученияпродуктом, находящимсяврезервуаре.Величинапоглощения
пропорциональна плотности продукта. Измерение плотности продукта в трубопроводе
происходит аналогичным способом, но в одной точке.
Конструктивнокомплекссостоитизблокаисточниковгамма-излучения–
коллиматорной сборки, выбираемой индивидуально для каждого применения, блока
детектирования с одним или несколькими датчиками и единого шкафа управления. При
многоуровневом измерении количество блоков с источниками зависит от высоты резервуара, в
котором измеряют плотность на определенных уровнях.
Все датчики соединяются электрическим кабелем с вычислительным модулем шкафа
управления.
Гамма-излучение от источников, прошедшее через продукт, находящийся в резервуаре,
попадает на датчики, сигналы с которых поступают в вычислительный модуль, где
производится обработка поступающей информации. От вычислительного модуля шкафа
управления результаты измерений могут передаваться на электронный блок с дисплеем, в
компьютер или систему управления.
При установке комплекса в горизонтальный резервуар блоки с источниками гамма-
излученияиблокдетектирования,оснащенныйсчетчикамиГейгера-Мюллера,
устанавливаются внутрь резервуара.
При установке комплекса в вертикальный резервуар или вдоль трубопровода блоки с
источниками гамма-излучения устанавливается внутрь или на внешнюю стенку резервуара
или трубопровода, а блок детектирования, состоящий из ряда сцинтилляционных детекторов,
– снаружи.
Количество применяемых блоков детектирования, оснащенных счетчиками Гейгера-
Мюллера, а также количество устанавливаемых сцинтилляционных детекторов, зависит от
геометрии резервуара и измерительной задачи (анализируемого материала и профиля
изменения его плотности и химического состава).
При установке на месте эксплуатации производится калибровка комплекса по методике
фирмы изготовителя, включающей процедуры измерения при незаполненном резервуаре и
заполненном жидкостью с известной плотностью. Высота задается в программном
обеспечении комплекса на основе данных о конструкции блока детектирования и шаге
установки детекторов.
КомплексыизмеренияпрофиляплотностиTracercoмогутприменятьсяво
взрывоопасных средах в соответствии с требованиями ТР ТС 012/2011, ГОСТ 3085.13-2012
(МЭК 60079-14:1996) и имеют следующую маркировку: блок детектирования, состоящий из
сцинтилляционных детекторов 1ExdIICT6 или 1ExdIICT4, блок детектирования, оснащенный
счетчиками Гейгера-Мюллера - 0ExiaIICT4.
Лист № 2
Всего листов 5

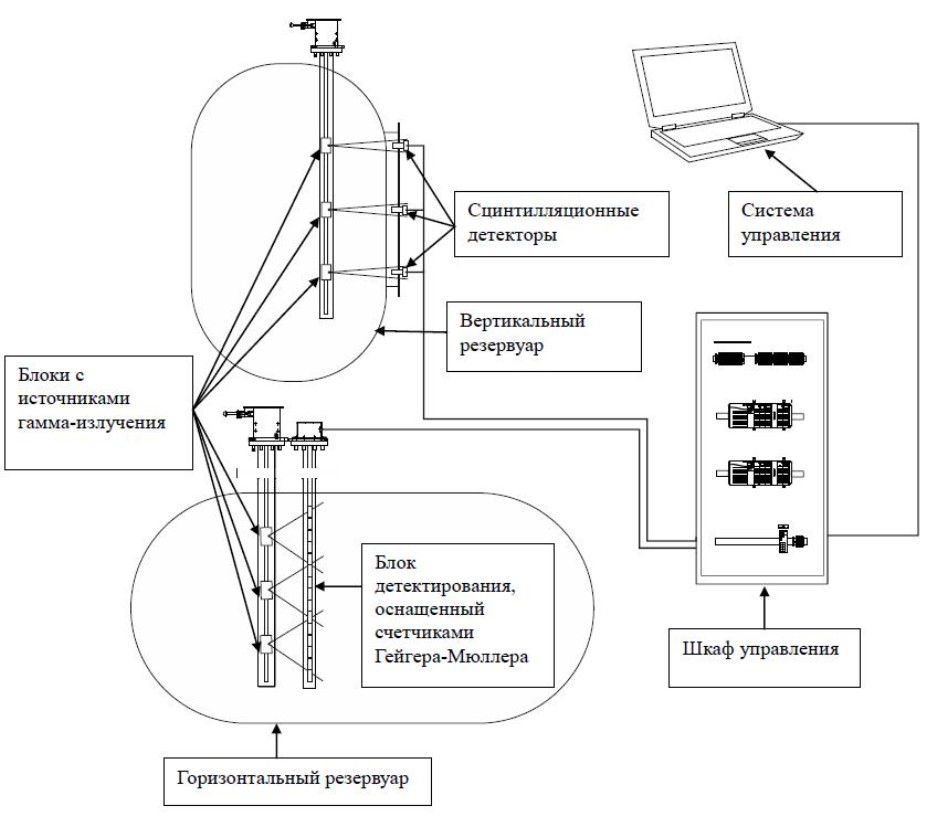

Схема комплекса представлена на рисунке 1. Блоки с источниками гамма-излучения и блок
детектирования представлены на рисунке 2. Знак поверки наносится на свидетельство о
поверке.
Рисунок 1
Лист № 3
Всего листов 5

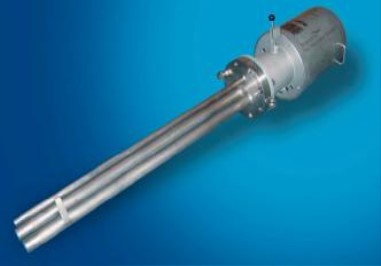

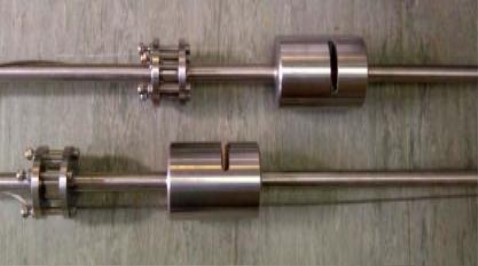

Блоки с источниками гамма-излученияБлок детектирования
Рисунок 2
Программное обеспечение
Комплексыоснащенывстроеннымпрограммнымобеспечением,позволяющим
осуществлять контроль процесса измерений, сохранять результаты измерений, проводить их
статистическую обработку и архивирование.
Программное обеспечение комплекса заложено в микроконтроллере в процессе
производства и защищено от доступа и изменения. Обновление программного обеспечения в
процессе эксплуатации не предусмотрено.
Идентификационное наименование ПО
Номер версии ПО
1.0ХХ
Цифровой идентификатор ПО
-
Другие идентификационные данные
-
Таблица 1 - Идентификационные данные ПО
Идентификационные данные
Значение
TRACERCO™ SmartGauge Viewer
Конструкция комплекса исключает возможность несанкционированного влияния на
программное обеспечение и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики
± 20
- шкаф управления
220 В/50 Гц
12-24 В пост. ток.
500
Таблица 2
Значения характеристик
от 500 до 2000
Наименование характеристик
Диапазон измерений плотности, кг/м
3
Пределы допускаемой абсолютной погрешности измерений
плотности, кг/м
3
Электропитание:
- блок детектирования
Потребляемая мощность, В·А:
- шкаф управления
- блок детектирования (один детектор)
менее 1
Лист № 4
Всего листов 5
- коллиматорная сборка (один источник гамма-излучения)
- шкаф управления
- блок детектирования (один детектор)
от 5 до 40
Продолжение таблицы 2
Масса, кг, не более
20
350
150
Габаритные размеры (без крепежных принадлежностей),
Д х Ш х В, мм, не более
- коллиматорная сборка (один источник гамма-излучения)
1000x250x250
500x250x250
1000х1000х2500
- блок детектирования (один детектор)
- шкаф управления
Условия эксплуатации: температура окружающего воздуха,
о
С
- шкаф управления
- блок детектирования
с маркировкой 1ExdIICT6
с маркировкой 1ExdIICT4
с маркировкой 0ExiaIICT4
относительная влажность воздуха, %, не более
от минус 55 до 75
от минус 55 до 125
от минус 55 до 85
80
Знак утверждения типа
наносится на титульный лист руководства пользователя типографским способом.
Комплектность средства измерений
Наименование изделия
1 Комплекс измерения профиля плотности Tracerco
2 Руководство пользователя
3 Методика поверки МП 44-241-2015
Количество, шт. (экз.)
1
1
1
Поверка
осуществляется в соответствии с документом МП 44-241-2015 «ГСИ. Комплексы измерения
профиля плотности Tracerco. Методика поверки», утвержденным ГЦИ СИ ФГУП «УНИИМ»
в августе 2015 г.
Эталонные средства измерений, используемые при поверке:
- эталон единицы массы 1-го разряда в диапазоне от 0,01 г до 220 г с системой
взвешивания в жидкости (для определения плотности методом Архимеда) регистрационный
номер эталона 3.1.ZZC.0001.2012, утвержден 14.02.2012 г.;
или стандартные образцы плотности жидкости:
- ГСО 8579-2004 (аттестованное значение плотности 683,0-697,0 кг/м
3
, абс.
погрешность± 0,1 кг/м
3
);
- ГСО 8623-2004 (аттестованное значение плотности 997,0-1000,0 кг/м
3
, абс.
погрешность± 0,1 кг/м
3
);
- ГСО 8102-2002 (аттестованное значение плотности 1590,0 – 1630,0 кг/м
3
, абс.
погрешность ± 0,02 кг/м
3
).
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
Методика измерений приведена в Руководстве пользователя.
Нормативные и технические документы, устанавливающие требования к комплексам
измерения профиля плотности Tracerco
ГОСТ 20180-91 Плотномеры радиоизотопные жидких сред и пульп. Общие технические
условия
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерения
плотности
Техническая документация фирмы-изготовителя «Tracerco Ltd», Великобритания.
Изготовитель
Фирма «Tracerco Ltd», Великобритания
5th Floor, 25 Farringdon Street, London, EC4A4AB, UK
+44 (0)1642 375500,
,
Заявитель
ООО «КОНВЕЛС Автоматизация»
127238, г. Москва, Локомотивный проезд, 7, 20, тел./факс (495) 287-08-09
(495) 287-08-09,
,
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский научно-
исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)
620000, г. Екатеринбург, ул. Красноармейская, 4
тел. (343) 350-26-18, факс: (343) 350-20-39
e-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний
средств измерений в целях утверждения типа № 30005-11 от 03.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ____ » ______________ 2015 г.
