Номер госреестра:
61892-15
Наименование СИ:
Спектрорадиометры
Обозначение типа:
CS-2000, CS-2000A
Производитель:
Фирма "Konica Minolta Sensing, Inc.", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.10.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60103
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрорадиометры CS-2000, CS-2000A
Назначение средства измерений
Спектрорадиометры CS-2000, CS-2000A (далее по тексту - спектрорадиометры)
предназначены для измерения яркости и цветовых характеристик дисплеев, мониторов,
световых табло, источников света (светодиодов и ламп накаливания).
Описание средства измерений
Принцип действия спектрорадиометров основан на преобразовании спектральной
плотности энергетической яркости на каждой длине волны в яркость излучения и
характеристики цветности, рассчитываемые во встроенном процессоре и отображаемые
затем на дисплее прибора.
Свет от измеряемого объекта проходит через объектив и попадает на апертурное
зеркало. Через отверстие в центре апертурного зеркала свет попадает на оптическое волокно,
а оставшаяся часть, эквивалентная измеряемой площади, наблюдается через видоискатель.
Свет, попавший в оптическое волокно, неоднократно отражается, так что перемешивается и
становится фактически однородным. Затем, пройдя через линзы коллиматора, попадает на
плоскую дифракционную решётку. После диспергирования решёткой свет фокусируется
конденсорными линзами на матричный приёмник в соответствии с длиной волны.
Сенсорный блок представляет собой фотодиодную матрицу, состоящую из 512
элементов.Дляподдержанияпостояннойтемпературыматрицыиспользуется
термоэлектрический охладитель Пельтье, что уменьшает темновые токи и улучшает
отношение сигнал/шум, давая возможность проводить измерения низкой яркости: от
0,003 кд/м
2
для CS-2000 от 0,0005 кд/м
2
для CS-2000A.
Спектрорадиометры позволяют выбрать для измерений различные цветовые
пространства: XYZ (координаты цвета), Lv x y (яркость и координаты цветности x, y),
Lv u´ v´ (яркость и координаты цветности u´, v´), Lv TΔuv (яркость, коррелированная
цветовая температура, цветовое различие с локусом чёрного тела), а также получить
доминантную длину волны, условную чистоту цвета и кривую спектрального распределения.
Изменяемый угол измерения позволяет проводить измерения на объектах разных
размеров, от больших экранов до отдельных пикселей экранов и дисплеев. При измерениях
можно использовать четыре различных режима времени измерений: нормальный, быстрый,
многосложный, ручной. Для исключения влияния на измеряемый объект отражённого от ЖК
экрана излучения, в приборе имеется возможность отключения подсветки экрана в процессе
измерений. Предусмотрена также функция измерений, синхронизированных с мерцанием
источника излучения.
При измерениях могут быть использованы 11 калибровочных каналов (от Ch00
до Ch10). Ch00 (установленный) – для измерений с использованием фирменных
калибровочныхстандартовзавода-производителя;остальные–дляизмеренийс
использованием калибровочных стандартов пользователя (отдельный канал для каждого
цветового пространства или для установки опорных цветов).
Спектрорадиометры позволяют использовать опциональные насадки для измерения
освещенности, светового потока и силы света. При использовании насадки A0E3-904
(диффузный адаптер) можно проводить измерения освещенности в диапазоне от 0,051
до7500000кд.ПрииспользованиинасадкиA0E3-905(фотометрическаясфера
диаметром 152 мм) можно проводить измерения светового потока в диапазоне от 0,0002 до
110 лм. При использовании насадки A0E3-906 (фотометрический цилиндр) можно проводить
измерения силы света в диапазоне 0,0002 до 400 кд.
Лист № 2
Всего листов 6
В спектрорадиометрах имеется USB-вход для передачи данных на компьютер.
Общий вид спектрорадиометров представлен на рисунках 1, 2.

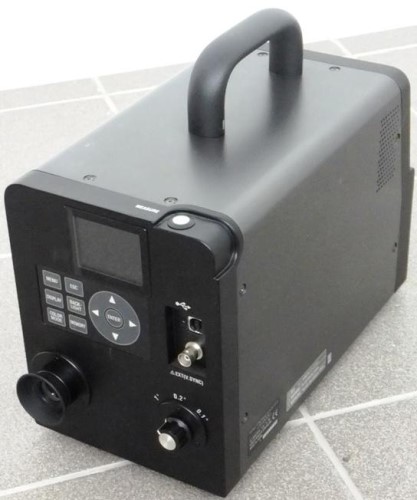

Рисунок 1 - Общий вид спектрорадиометров CS-2000, CS-2000A (вид спереди)

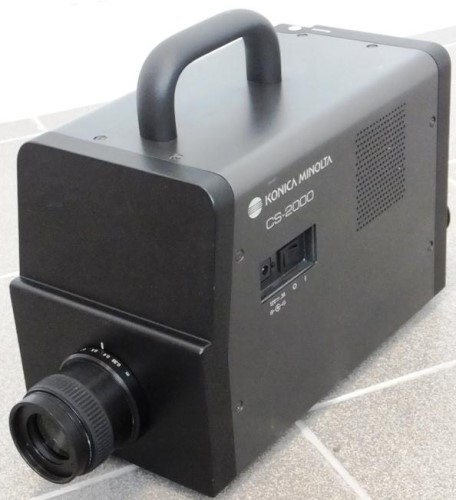

Рисунок 2 – Общий вид спектрорадиометров CS-2000, CS-2000A (вид сзади)
Место маркировки
Тумблер выбора
угла измерения
Видоискатель
Кнопка
измерений
Гнездо входа
вертикально
синхронизованного
сигнала
ЖК-экран
USB-вход
Панель
управления
Апертура
Место
пломбирования
Винтовые
отверстия для
фиксации
Объектив
Выключатель
Гнездо адаптера
переменного тока
Ручка
Лист № 3
Всего листов 6
Программное обеспечение
Спектрорадиометры функционируют под управлением специального программного
обеспечения CS-S10w Professional, установленного на встроенный микропроцессор прибора
и внешний компьютер, которые соединены trial собой посредством USB-кабеля.
Управлениеизмерениямиможетосуществлятьсякакотмикропроцессора
спектрорадиометра, так и с внешнего компьютера.
ПО осуществляет контроль и управление всеми этапами измерений:
- выбор угла освещения/наблюдения и типа источника излучения;
- выбор скорости измерения и времени интегрирования;
- выбор калибровочного канала;
- выбор спектрального диапазона, а также используемых линз и светофильтров;
- обработка и хранение результатов измерений;
- вывод результатов измерений на экран ПК.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОCS-S10w Professional
Номер версии (идентификационный номер) ПО 1.60 и выше
Цифровой идентификатор ПО -
Другие идентификационные данные, если имеются-
Программное обеспечение записано энергонезависимой памяти микропроцессора и в
энергонезависимой памяти персонального компьютера. Несанкционированный доступ к
программному обеспечению исключен наличием пароля.
УстановкаобновленныхверсийПОдопускаетсятолькопредставителями
предприятия – изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и технические характеристики спектрорадиометров представлены
в таблице 2.
± 2
Δx = ±0,003
Значениехарактеристик
380 – 780
1°0,2°0,1°
Таблица 2
Наименование характеристики
Спектральный диапазон измерений, нм
Угол измерений
Диапазон показаний яркости, кд/м
2
:
CS-2000
CS-2000A
Диапазон измерений яркости, кд/м
2
Диапазон измерений координат цветности:
0,003 – 5000 0,075 – 1250000,3 – 500000
0,0005 – 5000 0,0125 – 125000 0,05 – 500000
1 - 5000 1 - 10000 1 - 10000
x = 0,0039 – 0,7347
y = 0,0048 – 0,8338
Пределы допускаемого значения
относительной погрешности измерения
яркости, %
Пределы допускаемого значения абсолютной
погрешности измерений координат
цветности:
CS-2000
Лист № 4
Всего листов 6
Δy = ±0,003
CS-2000A Δx = ±0,002
Δy = ±0,002
Минимальный диаметр зоны измерения, мм510,5
Минимальное расстояние измерения, мм 350
Цветовые пространстваL
V
x y; L
V
T Δuv; L
V
u´ v´; XYZ
Диапазон измерений силы света, кд * 0,0002 – 400
Диапазон показаний освещенности, лк ** 0,051 – 7500000
Диапазон измерений освещенности, лк ** 0,051 – 100000
Диапазон измерений светового потока, лм*** 0,0002 – 110
Пределы допускаемого значения
относительной погрешности измерения силы
света, % *
Пределы допускаемого значения
относительной погрешности измерения± 3
освещенности, % **
Пределы допускаемого значения
относительной погрешности измерения
светового потока, % ***
Электропитание осуществляется от
адаптера переменного тока:
напряжение, В;100 – 240
частота Гц 50 – 60
Габаритные размеры (ВхШхГ), мм, не более158 × 200 × 300
Масса, кг, не более 6,2
Условия эксплуатации:
- температура окружающего воздуха, ºС5 – 30
- относительная влажность воздуха без
образования конденсата, %, не более80
* - если в комплект поставки входит насадка A0E3-906
** - если в комплект поставки входит насадка A0E3-904
*** - если в комплект поставки входит насадка A0E3-905
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом, а также
на поверхность спектрорадиометров, используя технологию трафаретной печати.
Комплектность средства измерений
Перечень основного и дополнительного оборудования приведен в таблице 3
.
Таблица 3
НаименованиеКоличество, шт.
Спектрорадиометры CS-2000, CS-2000A 1
Крышка на объектив 1
Насадка A0E3-904* 1
Насадка A0E3-905* 1
Насадка A0E3-906* 1
Адаптер переменного тока AC A-312
1
USB-кабель CS-А32
1
Лист № 5
Всего листов 6
Количество, шт.
1
1
1
Наименование
Диск с ПО для обработки данных измерений на компьютере
Руководство по эксплуатации
Методика поверки МП 032.М4-15
*по требованию заказчика
Поверка
осуществляется по документу МП 032.М4-15 «Государственная система обеспечения
единства измерений. Спектрорадиометры CS-2000,CS-2000A.Методика поверки»,
утвержденному ФГУП «ВНИИОФИ» 12 марта 2015 года.
Основные средства поверки:
1 Государственный первичный специальный эталон единицы силы света малых
уровней в диапазоне 10
-6
– 10 кд ГЭТ 214-2014.
Основные метрологические характеристики:
диапазон измерений силы света: 10
-6
– 10 кд;
диапазон измерений освещенности: 10
-6
– 10 лк;
диапазон измерений яркости: 10
-4
– 100 кд/м
2
СКО результата измерений силы света, освещенности и яркости S
o
от 0,41·10
-2
до
0,59·10
-2
в зависимости от диапазона при 25 независимых измерениях.
2 Вторичный эталон единиц силы света и освещенности непрерывного излучения
ВЭТ 5-1-2009.
Основные метрологические характеристики:
диапазон измерений силы света: 1 - 500кд;
диапазон измерений освещенности: 1 - 1000лк.
СКОрезультатовсличениясгосударственнымпервичнымэталоном
ГЭТ 5-2012 S=0,3·10
-2
.
3 Осветитель эталонный телецентрический "ЭТО-2" из состава Вторичного эталона
единиц силы света и освещенности непрерывного излучения ВЭТ 5-1-2009.
Основные метрологические характеристики:
диапазон измерений освещенности: 1 - 10
5
лк;
пределы допускаемой относительной погрешности измерений освещенности ± 0,5 %
4 Источник яркости (эталонный образец) из состава Вторичного эталона единиц
силы света и освещенности непрерывного излучения ВЭТ 5-1-2009.
Основные метрологические характеристики:
диапазонизмеренияяркости100—10000кд/м
2
;пределыдопускаемой
относительной погрешности измерений яркости ± 0,5·10
-2
.
5 Нейтральный светофильтр НС-10 из состава Вторичного эталона единиц
координат цвета и координат цветности ВЭТ 81-1-2003.
Основные метрологические характеристики:
спектральный диапазон 380 — 780 нм
коэффициент ослабления 100
6 Набор полупроводниковых излучателей из состава вторичного эталона единиц
координат цвета и координат цветности ВЭТ 81-1-2003.
Основные метрологические характеристики:
диапазон измерения координат цветности:
х=0,0039 – 0,7347
у=0,0048 – 0,8338
абсолютные погрешности
S
х
=0,0007; S
у
=0,0007
Лист № 6
Всего листов 6
Сведения о методиках (методах) измерений
«Спектрорадиометры CS-2000, CS-2000A. Руководство по эксплуатации» раздел
«Измерение».
Нормативные документы, устанавливающие требования к спектрорадиометрам
CS-2000, CS-2000A
ГОСТ 8.023-2014 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений световых величин непрерывного
и импульсного излучений.
ГОСТ 8.205-2014 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений координат цвета, координат
цветности, показателей белизны и блеска.
Изготовитель
Фирма «Konica Minolta Sensing, Inc.», Япония
Marunouchi Center Building, 1-6-1 Marunouchi, Chiyoda-ku, Tokyo, Japan
Телефон: 0-800-64-66-582; Факс: 0511-74-10-50
E-mail:
;
Заявитель
ООО «Промышленное диагностическое оборудование»
(ООО «ПРОМДИАОБОРУДОВАНИЕ»)
Адрес: 107241, Россия, г.Москва, Щелковское шоссе, д.23А
Телефон: (495) 657-87-67; факс: (495) 166-51-90
E-mail:
;
info@ p-d-o.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»).
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ________________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 11487-88 | Спектрорадиометры полосовые | СРП-86 | НПО "Агроприбор", г.Москва | 1 год (ГОСТ 8.002-71) | Перейти |
| 11487-88 | Спектрорадиометры полосовые | СРП-86 | Завод "Радиоприбор", г.Москва | 1 год (ГОСТ 8.002-71) | Перейти |
| 61892-15 | Спектрорадиометры | CS-2000, CS-2000A | Фирма "Konica Minolta Sensing, Inc.", Япония | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
