Газоанализаторы ALTAIR 2X, ГРСИ 61890-15

Смотреть ГРСИ
61889-15

Номер госреестра:

61890-15

Наименование СИ:

Газоанализаторы

Обозначение типа:

ALTAIR 2X

Производитель:

Фирма "Mine Safety Appliances Company, LLC", США

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

13.10.2021

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 60101

об утверждении типа средств измерений

Лист № 1

Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы ALTAIR 2X

Назначение средства измерений

Газоанализаторы ALTAIR 2X предназначены для измерения содержания вредных газов

(оксид углерода, диоксид серы, сероводород, диоксид азота, аммиак, хлор) в воздухе рабочей

зоны.

Описание средства измерений

Газоанализаторы ALTAIR 2X (далее - газоанализаторы) являются портативными автома-

тическими одно- или двухканальными приборами непрерывного действия.

Конструктивно газоанализаторы выполнены одноблочными в пластмассовом обрезинен-

ном корпусе (темно-серого цвета или белого фосфоресцирующего).

Принцип измерений – электрохимический.

Газоанализаторы ALTAIR 2X выпускаются в 3 основных исполнениях:

- одноканальный газоанализатор сероводорода с технологией XCell Pulse Technology

(проверка работоспособности газоанализатора без подачи газовой смеси);

- двухканальный газоанализатор со сдвоенным электрохимическим сенсором XCell

(CO/H

S, CO-H

S, CO/NO

, SO

S);

- одноканальный газоанализатор с электрохимическим сенсором XCell (CO, CO-H

, CO-

HC, H

S, SO

, NO

, NH

, Cl

Способ отбора пробы – диффузионный.

Электрическое питание газоанализаторов осуществляется от встроенной сменной литие-

вой батареи.

Газоанализатор имеет жидкокристаллический монохромный цифровой дисплей с под-

светкой, обеспечивающий отображение:

- результатов измерений содержания определяемых компонентов, отображение макси-

мальных и минимальных значений результатов измерений, значения STEL и TWA (сигнализа-

ция по усредненным показаниям, соответственно за 15 мин и 8 ч, для РФ - по умолчанию деак-

тивированы);

- результаты проверки интервала работы газоанализатора без настройки (CAL DUE, если

данная опция включена в настройках газоанализатора);

- уровня заряда элемента питания;

- меню пользователя;

- знака "√", подтверждающего успешно проведенную проверку работоспособности газо-

анализатора в течение последних 24 ч;

- предупреждение об окончании срока службы сенсора;

- информацию о срабатывании сигнализации по двум уровням для каждого измеритель-

ного канала.

Газоанализаторы обеспечивают выполнение следующих функций:

- непрерывное измерение содержания определяемых компонентов;

- сравнение результатов измерений с заданными уровнями срабатывания сигнализации;

- память данных / журнал событий;

- самодиагностика газоанализатора при включении электрического питания.

Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам для каждо-

го измерительного канала:

- звуковым сигналом;

- светодиодным индикатором;

- вибрационным сигналом тревоги;

- отображением на дисплее символов, обозначающих пороги срабатывания.

Лист № 2

Всего листов 7

Газоанализаторы обеспечивают возможность хранения данных в памяти (для однока-

нальных газоанализаторов не менее 150 ч, для двухканальных не менее 100 ч) и запись журнала

событий (75 событий). Вывод данных на персональный компьютер с программным обеспечени-

ем “MSA Link” осуществляется в лабораторных условиях при помощи ИК-порта.

Заводские установки порогов срабатывания сигнализации могут быть перенастроены

пользователем в процессе эксплуатации с помощью программного обеспечения «MSA Link™»

для персонального компьютера под управлением ОС семейства Microsoft Windows.

Газоанализаторы выполнены во взрывозащищенном исполнении.

Взрывозащищенность газоанализатора ALTAIR 2X обеспечивается видами взрывозащи-

ты "искробезопасная электрическая цепь i" по ГОСТ Р МЭК 60079-11-2010 и выполнением их

конструкции в соответствии с ГОСТ Р МЭК 60079-0-2011.

МаркировкавзрывозащитыгазоанализаторапоГОСТРМЭК60079-0-2011:

1 Ex ia IIC T4 Gb.

Степень защиты корпуса газоанализатора по ГОСТ 14254-96 соответствует IP 67.

Внешний вид газоанализаторов представлен на рисунке 1.

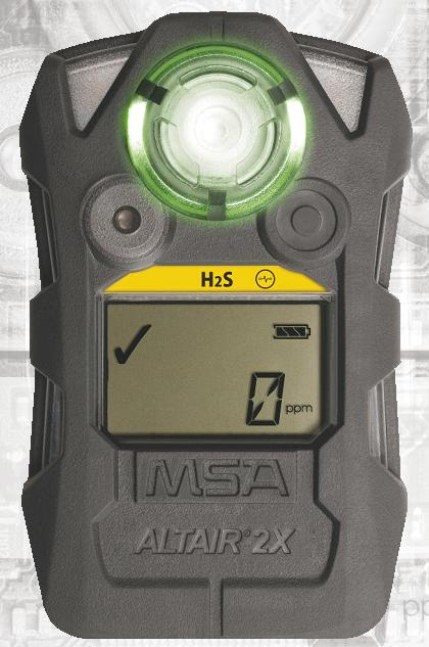

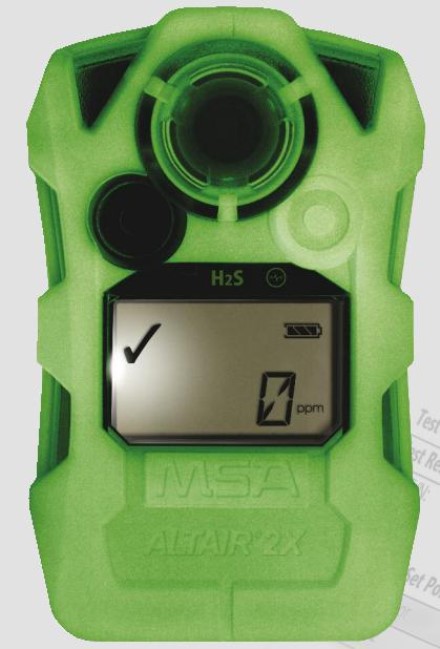

а) - версия с обычным корпусом, б) - версия с фосфоресцирующим корпусом

Рисунок 1 - Газоанализаторы ALTAIR 2X (на примере одноканальных газоанализаторов

на сероводород H

Лист № 3

Всего листов 7

Программное обеспечение

Газоанализаторы имеют следующие виды программного обеспечения (ПО):

- встроенное;

- автономное.

Встроенное ПО газоанализаторов разработано изготовителем специально для решения

задач измерения содержания определяемых компонентов в воздухе рабочей зоны.

Встроенное ПО выполняет следующие основные функции:

- прием и обработку измерительной информации от первичного измерительного преоб-

разователя;

- диагностику аппаратной и программной частей газоанализатора;

- хранение результатов измерений;

- ведение и хранение журнала событий.

Встроенное ПО реализует следующие расчетные алгоритмы:

- вычисление результатов измерений содержания определяемых компонентов по данным

от первичного измерительного преобразователя;

- сравнение результатов измерений с заданными пороговыми значениями, вычисление

значений STEL и TWA.

Встроенное ПО идентифицируется при включении газоанализатора путем вывода на

дисплей номера версии.

Газоанализаторы могут работать с автономным программным обеспечением “MSA

Link™” (не применяется при выполнении измерений в воздухе рабочей зоны).

Идентификационные данные программного обеспечения приведены в таблице 1.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Altair_2X_1.04.001_application.hex

Altair_2X_1.04.001_application_with_bootloader.bin

Номер версии (идентификационный номер)

ПО

1.04

Цифровой идентификатор ПО

0xC0EA1881 (алгоритм CRC32)

0x4C11D87 init value 0xFFFFFFFF

Другие идентификационные данные (если

имеются)

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения кон-

трольных сумм, приведенные в таблице, относятся только к файлам прошивки обозначенных в

таблице версий.

Таблица 1

Влияние встроенного ПО учтено при нормировании метрологических характеристик га-

зоанализаторов. Уровень защиты - средний по Р 50.2.077—2014.

Метрологические и технические характеристики

1) Диапазоны измерений и пределы допускаемой погрешности газоанализаторов приве-

дены в таблице 2.

Лист № 4

Всего листов 7

Таблица 2 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов

температур

от минус 10°C до п

от минус 20°C

до минус

до плюс 60°C

компонент

(измеритель-

ный канал)

емной дооп-

ределяемого

компонента,

млн

Диапазон

ной доли опреде-

ляемогокомпо-

абсолютной

пускаемого

времени у

показаний

T, с

наимень-

шего раз-

рово о

Диапазон

Пределы допускаемой погрешности в диапазоне

Пределдо-

ЦенаНазначение

Определяемый показаний

ли

объ-

измерений объем-

40°C (включительно)

люс

10°C и свыше

плюс 40 °C

тановления

ряда

циф-

-1

нента, млн

-1

абсолютной, относи-относитель-

индика-

млн

-1

тельной, %ной

0,9д

тора

Оксидугле- От 0 до 1999От 0 до 50± 5-± 10-151 млн

-1

Контроль

рода (CO)св. 50 до 1999-± 10-± 20 ПДК

р.з.

От 0 до 9999 От 0 до 100± 10-± 20-155 млн

-1

Аварийные

св. 100 до 9999-± 10-± 20 выбросы

Оксидугле- От 0 до 1999От 0 до 50± 5-± 10-151 млн

-1

Контроль

рода (CO),св. 50 до 1999-± 10-± 20 ПДК

р.з.

стойкий к

водороду Н

СероводородОт 0 до 200От 0 до 20± 2-± 4-151 млн

-1

Контроль

S) св. 20 до 200-± 10-± 20 ПДК

р.з.

От 0 до 100 От 0 до 10± 1-± 2-150,1 млн

-1

Контроль

св. 10 до 100-± 10-± 20 ПДК

р.з.

Хлор (Cl

)От 0 до 10От 0 до 2± 0,4-± 0,8-300,05Аварийные

Св. 2 до 10± 20± 40млн

-1

выбросы

Диоксид азо- От 0 до 50От 0 до 20 ± 2- ± 4- 15 0,1 млн

-1

Аварийные

та (NO

)св. 20 до 50 -± 10 -± 20 выбросы

Лист № 5

Всего листов 7

от минус 10°C до п

от минус 20°C

до минус

до плюс 60°C *

компонент

Диапазон

ределя мого

млн

-1

измерений объем-

ляемогокомпо-

абсолютной

Пределдо-

тановлен я

T, с

шего раз-

рового

Пределы допускаемой погрешности в диапазонеЦенаНазначение

Определяемый показанийобъ-

Диа

азон

температур

пускаемого

наимень-

(измеритель-

емной

доли оп-

ной доли опреде-

40°C (включительно)

люс

10°C и свыше плюс 40 °C

времени

ряда циф-

ный канал)компонента,

нента, млн

-1

абсолютной, относи-относитель-

показаний

индика-

млн

-1

тельной, %ной

0,9д

тора

Диоксид се- От 0 до 20От 0 до 5± 1-± 2-150,1 млн

-1

Контроль

ры (SO

)св. 5 до 20 -± 20 -± 40 ПДК

р.з.

Аммиак От 0 до 100От 0 до 20 ± 2- ± 2-40 1 млн

-1

Контроль

(NH

)Св. 20 до 100 -± 10 -± 10 ПДК

р.з.

Примечания:

1) Предел допускаемого времени установления показаний указано для нормальных условий эксплуатации без учета транспортного за-

паздывания в пробоотборном устройстве.

2) * - для измерительного канала оксида углерода (CO), стойкого к водороду (H

) диапазон температур ограничен, от минус 20°C до ми-

нус 10°C и свыше плюс 40 °C до плюс 50°C.

3) Газоанализатор обеспечивает возможность отображения результатов измерений в единицах массовой концентрации мг/м

, пересчет

значений содержания определяемого компонента, выраженных в объемных долях, млн

-1

, в единицы массовой концентрации, мг/м

, проводится

автоматически для условий 20°C, 760 мм рт.ст.

4) В диапазоне температур от минус 40 °C до минус 20 °C газоанализаторы (кроме измерительного канала оксида углерода) работают в

режиме сигнализатора, пределы допускаемой относительной погрешности срабатывания сигнализации по измерительным каналам, %:

- сероводород (H

S), в диапазоне настройки порогов срабатывания от 7 до 200 млн

-1

± 25

- хлор (Cl

), в диапазоне настройки порогов срабатывания от 2 до 10 млн

-1

± 45

- диоксид азота (NO

), в диапазоне настройки порогов срабатывания от 20 до 50 млн

-1

± 25

- диоксид серы (SO

), в диапазоне настройки порогов срабатывания от 2 до 20 млн

-1

± 45

- аммиак (NH

), в диапазоне настройки порогов срабатывания от 20 до 100 млн

-1

± 25

Примечание – в режиме сигнализатора вывод информации на дисплей может отсутствовать, выдается световая и звуковая сигнализация

о срабатывании порогов.

Лист № 6

Всего листов 7

2) Предел допускаемой вариации показаний газоанализатора равны 0,2 в долях от преде-

ла допускаемой основной погрешности.

3) Время прогрева газоанализатора, мин, не более1

4) Изменение показаний газоанализаторов за 8 ч непрерывной работы, в долях от преде-

лов допускаемой погрешности, не более0,3

5) Время непрерывной работы газоанализатора от одной

литиевой батареи, месяцев, не менее6

6) Габаритные размеры газоанализатора (с крепежной скобой), мм, не более

- длина87;

- ширина55;

- высота48.

7) Масса газоанализатора, кг, не более 0,115

8) Средняя наработка на отказ, ч 10 000

9) Средний срок службы сенсора, лет

- Cl

и NH

- остальные сенсоры 3.

Рабочие условия эксплуатации

- диапазон температур окружающей среды*,

С:

для измерительного канала оксида углеродаот минус 20 до плюс 60,

для измерительного канала оксида углерода,

стойкого к водороду от минус 20 до плюс 50,

для остальных измерительных каналов от минус 40 до плюс 60.

- диапазон относительной влажности воздуха, %от 15 до 90 (без конденсации),

- диапазон атмосферного давления, кПа от 80 до 120.

Примечание – * - в соответствии с сертификатом соответствия № ТС RU C-

US.ГБ05.В.00700 от 08.09.2014 г., выданным НАНИО «ЦСВЭ», газоанализатор допущен к экс-

плуатации в диапазоне температур от минус 40

C до 60

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и на заднюю панель газоанали-

затора в виде наклейки.

Комплектность средства измерений

Комплект поставки газоанализатора указан в таблице 3.

Обозначение

ALTAIR 2X

Количество, шт.

Таблица 3

Наименование

Газоанализатор (исполнение и определяемый ком-

понент по заказу)

Калибровочный адаптер

Руководство по эксплуатации (на CD-ROM)

Методика поверки (на CD-ROM)

Описание типа средств измерений (на CD-ROM)

Паспорт

Краткое руководство по запуску прибора

Комплект инструментов и принадлежностей

МП–242–1924–2015

1 экз.

Trial проверочный в комплекте с баллонами с ГС Galaxy GX2 *

CD с программным обеспечением, ИК – порт «MSA Link™» *

Примечание - позиции, отмеченные знаком "*" поставляются по отдельному заказу

Лист № 7

Всего листов 7

Поверка

осуществляется по документу МП–242–1924–2015 "Газоанализаторы ALTAIR 2X. Методика

поверки", разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева»

17 июня 2015 г.

Основные средства поверки:

- поверочный нулевой газ (ПНГ) – воздух (марка А, марка Б) по ТУ 6-21-5-82 в баллонах

под давлением;

- стандартные образцы газовых смесей состава оксид углерода – воздух (ГСО 10242-

2013), сероводород – воздух (ГСО 10329-2013), хлор – воздух (10372-2013), диоксид азота –

воздух (ГСО 10331-2013), диоксид серы – воздух (ГСО 10342-2013), аммиак – воздух (ГСО

10327-2013), в баллонах под давлением по ТУ 6-16-2956-92.

Сведения о методиках (методах) измерений

приведены в документе «Газоанализаторы ALTAIR 2X. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализато-

рам ALTAIR 2X

1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические

условия.

2ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.

3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Об-

щие технические условия.

4ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехниче-

ские. Требования безопасности.

5ГОСТ 8.578-2008

Государственная система

обеспечения единства

измерений. Государст-

венная поверочная схема для средств измерений содержания компонентов в газовых сре-

дах.

6Техническая документация фирмы "Mine Safety Appliances Company, LLC", США.

Изготовитель

Фирма "Mine Safety Appliances Company, LLC", США

Адрес: 1000 Cranberry Woods, Drive Cranberry Township, PA 16066, USA.

Заявитель

Фирма «MSA Technologies & Enterprise Services GmbH», Германия

Адрес: Thiemannstraße, 1, D-12059 Berlin, Deutschland.

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», Санкт-Петербург

Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел. (812) 251-76-01, факс (812) 713-01-14

e-mail:

info@vniim.ru

http://www.vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испы-

таний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ____ » ____________________ 2015 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
25597-09	Газоанализаторы озона	Циклон-5	АО "Оптэк", г.С.-Петербург	1 год	Перейти
74238-19	Газоанализаторы портативные	ALTAIR 5X PID	Фирма "MSA Innovation, LLC", США	1 год	Перейти
14419-06	Газоанализаторы переносные	Quintox KM 9106	Фирма "Kane International Ltd.", Великобритания	1 год	Перейти
20613-00	Газоанализаторы	Оптогаз-500.1	ЗАО "Оптэк", г.С.-Петербург	1 год	Перейти
29563-11	Газоанализаторы	ИГ-9	РУП "Белгазтехника", Беларусь, г.Минск	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуГазоанализаторы ALTAIR 2XГРСИ 61890-15

Заказать поверку
Газоанализаторы ALTAIR 2X
ГРСИ 61890-15
