Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 44597

об утверждении типа средств измерений

Лист № 1

всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы ИГ-9

Назначение средства измерений

Газоанализаторы ИГ-9 предназначены для измерений объемной доли горючих га-

зов в воздухе, а также сигнализации о превышении их концентрации в воздухе уста-

новленного уровня во взрывоопасных зонах помещений классов В-1, В-la, В-1б и на-

ружных установках класса В-1г согласно гл.7.3 ПУЭ, а также в зонах 1 и 2 согласно

ГОСТ Р 51330.9-99.

Газоанализаторы применяются на предприятиях газовой отрасли, химической и

нефтехимической отрасли, коммунального хозяйства.

Маркировка взрывозащиты 1ExibdsIIBT4 X.

Описание типа средства измерений

Принцип действия газоанализатора ИГ-9 основан на регистрации изменения со-

противления термокаталитического датчика при воздействии на него горючих trial в

контролируемой среде.

После преобразования аналоговых сигналов в цифровую форму и их обработки

результаты измерений выводятся на жидкокристаллический индикатор. При превыше-

нии установленного порога концентрации срабатывает звуковая и световая сигнализа-

ции.

Конструктивно газоанализатор выполнен в виде единого блока. На верхней

крышке корпуса под защитным колпачком находится датчик газа, внутри корпуса –

блок питания и плата обработки. На передней панели расположены индикатор и кноп-

ки управления, на нижней крышке – разъем для зарядки встроенной аккумуляторной

батареи со светодиодом контроля заряда.

Лист № 2 trial

листов 5

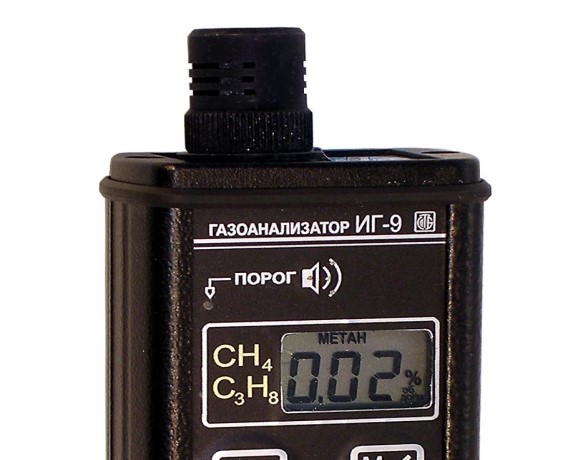

Рисунок 1 Внешний вид газоанализатора ИГ-9

Лист № 3

всего листов 5

Рисунок 2- Схема пломбировки для защиты от несанкционированного доступа и обозначение

мест для нанесения оттисков клейм

МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

от 0 до 2,50

от 0 до 1,00

Диапазон измерений объемной доли горючих газов в воздухе, %

метана

пропана

Пределы допускаемой основной абсолютной погрешности изме-

рений объемной доли горючих газов в воздухе, %,

метана

пропана

± 0,25

± 0,10

Лист № 4

всего листов 5

от 0

+0,15

до 3,50

от 0

+0,10

до 1,50

± 0,05

± 0,03

± 0,13

± 0,05

± 0,13

± 0,05

Диапазон показаний объемной доли горючих газов в воздухе, %

метана

пропана

Пределы допускаемой дополнительной абсолютной погрешности

в диапазоне измерений, вызванной отклонением температуры на

каждые 10 ºС, %

метана

пропана

Предел допускаемой вариации выходных показаний в диапазоне

измерения, объемная доля горючих газов в воздухе, %,

метана

пропана

Пределы допускаемого изменения выходных показаний в диапа-

зоне измерений за 8 часов работы, % объемной доли

метана

пропана

Диапазон программируемых порогов, % объемной доли

метана

пропана

Время прогрева после включения прибора, мин, не более

Время установления показаний прибора, с, не более

Напряжение питания, В

Габаритные размеры, мм, не более

Масса, кг, не более

Диапазон рабочих температур, °С

Время непрерывной работы, ч, не менее

Средняя наработка на отказ, ч, не менее

Средний срок службы, лет

Маркировка взрывозащиты

от 0,10 до 2,50

от 0,10 до 1,00

4,7 – 5,6

160×60×35,5

0,36

от минус 10 до 50

10000

1ExibdsIIBT4 X.

Идентификационные данные программного обеспечения

Наименование

программного

обеспечения

Загружаемый

код

Идентификаци-

онное наимено-

вание про-

граммного

обеспечения

IG-9MRP.hex

Номер версии

(идентификаци-

онный номер)

программного

обеспечения

–

Цифровой иденти-

фикатор программ-

ного обеспечения

(контрольная сумма

исполняемого кода)

993E8741

Алгоритм вычис-

ления цифрового

идентификатора

программного

обеспечения

CRC-сумма,

формат SFV

Уровень защиты программного обеспечения от непреднамеренных и преднаме-

ренных изменений в соответствии с МИ 3286-2010 – С (защищено паролем).

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель газоанализатора ИГ-9 спо-

собом, обеспечивающим его сохранность в течение всего срока службы, и типограф-

ским способом в руководство по эксплуатации.

Лист № 5

всего листов 5

Комплектность средства измерения

В комплект поставки входят: газоанализатор ИГ-9 – 1 шт., адаптер сетевой –

1 шт., руководство по эксплуатации – 1 экз., методика поверки МП.МН 1363-2004 –

1 экз., упаковка – 1 шт.

Поверка

осуществляется в соответствии с документом МП.МН 1363-2004 «Газоанализатор ИГ-9. Ме-

тодика поверки», утвержденной БелГИМ, Республика Беларусь 14 марта 2004 г.

Сведения о методиках (методах) измерений

«Газоанализатор ИГ-9 Руководство по эксплуатации 14-02.02.2.00.000 РЭ»

Нормативные документы

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие техни-

ческие условия;

ГОСТ 14254-96 (МЭК 529-89) Степени защиты,обеспечиваемые оболочками

(Код IP);

ГОСТ Р 51330.0-99 (МЭК 60079-0-98) Электрооборудование взрывозащищенное.

Часть 0. Общие требования;

ГОСТ Р 51330.10-99 (МЭК 60079-11-99) Электрооборудованиевзрывозащищен-

ное. Часть 11. Искробезопасная электрическая цепь i;

ТУ РБ 100270876.109-2004 Газоанализатор ИГ-9. Технические условия.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Вне сферы государственного регулирования.

ИЗГОТОВИТЕЛЬ

Полное наименование: Научно-производственное республиканское унитарное

предприятие «БЕЛГАЗТЕХНИКА».

Сокращенное наименование: РУП «БЕЛГАЗТЕХНИКА».

Юридический и почтовый адрес: 220015, г.Минск, ул. Гурского, 30

тел. (+37517) 251-75-61, факс (+37517) 251-73-23

Заместитель Руководителя

Федерального агентства по

техническому регулирова-

нию и метрологииЕ.Р.Петросян

«____» _________ 2011г.

М.П.
