ГРСИ 61528-15: Приборы оптические измерительные многофункциональные ОРХ-350/ОРХ-350(М). Поверка

Приложение к свидетельству № 59723

об утверждении типа средств измерений

Лист № 1

Всего листов 30

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы оптические измерительные многофункциональные ОРХ-350/ОРХ-

350(М)

Назначение средства измерений

Приборы оптические измерительные многофункциональные ОРХ-350/ОРХ-350(М) (да-

лее по тексту – прибор) предназначены для измерений ослабления в одномодовых и многомо-

довых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей,

оценки неоднородностей оптического кабеля и измерений мощности оптического излучения.

Описание средства измерений

Принцип действия прибора основан на зондировании волоконно-оптической линии по-

следовательностью коротких оптических импульсов и измерении параметров сигнала, отра-

женного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отра-

жения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора

формируется рефлектограмма зондируемого световода, показывающая распределение ослабле-

ния по его длине и индицирующая наличие стыков и обрывов.

Прибор представлен в двух исполнениях ОРХ-350 и ОРХ-350(М).

ОРХ-350 выполнен в виде модификаций: ОРХ-350 BASE, ОРХ-350 OPTIMA, ОРХ-350

PRO, ОРХ-350 PROМ, ОРХ-350 PROМТ, ОРХ-350 ULTRA;

ОРХ-350(М) выполнен в виде модификаций: ОРХ-350(М) BASE, ОРХ-350(М)

OPTIMA, ОРХ-350(М) PRO, ОРХ-350(М) PROМ, ОРХ-350(M) PROМТ, ОРХ-350(M) ULTRA.

Модификации ОРХ-350 BASE и ОРХ-350(М) BASE включают следующие модели:

BASE-03, BASE-05, BASE-08, BASE-01, BASE-15, BASE-85.

Модификации ОРХ-350 OPTIMA и ОРХ-350(М) OPTIMA включают следующие моде-

ли: OPTIMA-03, OPTIMA-04, OPTIMA-05, OPTIMA-06, OPTIMA-06LIVE, OPTIMA-08,

OPTIMA-01, OPTIMA-15, OPTIMA-24, OPTIMA-25, OPTIMA-25LIVE, OPTIMA-26, OPTIMA-

27, OPTIMA-27LIVE, OPTIMA-28, OPTIMA-28LIVE, OPTIMA-85, OPTIMA-14, OPTIMA-16,

OPTIMA-16LIVE, OPTIMA-34, OPTIMA-34LIVE, OPTIMA-17, OPTIMA-17LIVE, OPTIMA-

QUAD.

Модификации ОРХ-350 PRO и ОРХ-350(М) PRO включают следующие модели: PRO-

03, PRO-04, PRO-05, PRO-06, PRO-06LIVE, PRO-06LIVE+, PRO-08, PRO-01, PRO-15, PRO-24,

PRO-25, PRO-25LIVE, PRO-25LIVE+, PRO-26, PRO-27, PRO-27LIVE, PRO-27LIVE+, PRO-28,

PRO-28LIVE, PRO-28LIVE+, PRO-85, PRO-14, PRO-16, PRO-16LIVE, PRO-16LIVE+, PRO-34,

PRO-QUAD, PRO-34LIVE, PRO-34LIVE+, PRO-17, PRO-17LIVE, PRO-17LIVE+.

Модификации ОРХ-350 PROМ и ОРХ-350(М) PROМ включают следующие модели:

PROМ-03, PROМ-04, PROМ-05, PROМ-06, PROМ-06LIVE, PROМ-06LIVE+, PROМ-15, PROМ-

24, PROМ-25, PROМ-25LIVE, PROМ-25LIVE+, PROМ-26, PROМ-27, PROМ-27LIVE, PROМ-

27LIVE +, PROМ-28, PROМ-28LIVE, PROМ-28LIVE+, PROМ-14, PROМ-16, PROМ-16 LIVE,

PROМ-16 LIVE+, PROМ-34, PROМ-34LIVE, PROМ-34LIVE+, PROМ-17LIVE+.

Модификации ОРХ-350 PROМT и ОРХ-350(М) PROМT включают следующие модели:

PROМT-03, PROМT-04, PROМT-05, PROМT-06, PROМT-06LIVE, PROМT-15, PROМT-24,

PROМT-25, PROМT-25LIVE, PROМT-26, PROМT-27, PROМT-27LIVE, PROМT-28, PROМT-

28LIVE, PROМT-14, PROМT-16, PROМT-16 LIVE, PROМT-34, PROМT-34LIVE, PROМT-17,

PROМT-17 LIVE.

Модификации ОРХ-350 ULTRA и ОРХ-350(М) ULTRA включают следующие модели:

ULTRA-03, ULTRA-05, ULTRA-06, ULTRA-15, ULTRA-25, ULTRA-28, ULTRA-16.

Модификации OPX-350 LTS и ОРХ-350(М) LTS не включают функции рефлектометра

и опционально могут содержать измеритель оптической мощности (опции PM1 и PM2), источ-

Лист № 2

Всего листов 30

ник оптического излучения (опция LS) и источник видимого излучения (опция VFL) в любом

сочетании. Каждая модель прибора, имеющая функции рефлектометра, также опционально мо-

жет содержать перечисленные опции.

Прибор позволяет проводить измерения ослабления и расстояния до мест неоднород-

ностей, определение потерь в сростках для одномодового и многомодового оптического волок-

на методом обратного рассеяния, проводить измерения оптической мощности. Принцип дейст-

вия измерителя оптической мощности основан на преобразовании фотоприемником оптическо-

го сигнала в электрический с последующим усилением и преобразованием в цифровую форму.

Источник оптического излучения основан на стабилизированных полупроводниковых лазер-

ных диодах и предназначен для формирования уровней мощности непрерывного или модули-

рованного с частотой 2 кГц оптического излучения.

Прибор выполнен в прямоугольном пластиковом корпусе в виде переносного прибора и

представлен в двух исполнениях ОРХ-350 и ОРХ-350(М), отличающихся конфигурацией кор-

пуса и размерами жидкокристаллического сенсорного экрана.

Для предохранения от повреждений корпус прибора оборудован резиновым протекто-

ром

.

На лицевой панели прибора расположены кнопки управления и цветной сенсорный экран.

Для ограничения доступа внутрь корпуса прибора производится его пломбирование в

области винта крепления задней панели

.

Каждая из модификаций прибора оборудована визуальным детектором повреждений,

позволяющим оценить целостность волоконно-оптической линии.

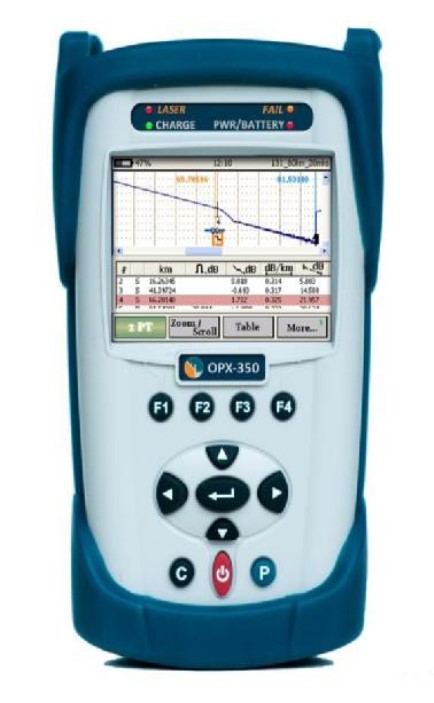

Рисунок 1 - Общий вид приборов оптических измерительных многофункциональных ОРХ-350

Лист № 3

Всего листов 30

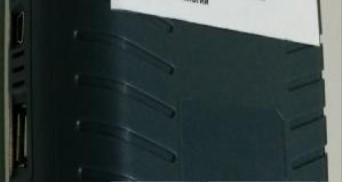

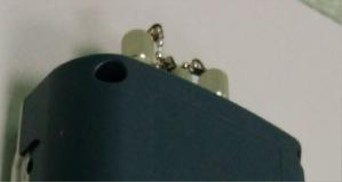

Рисунок 2 – Задняя панель приборов оптических измерительных многофункциональных

ОРХ-350

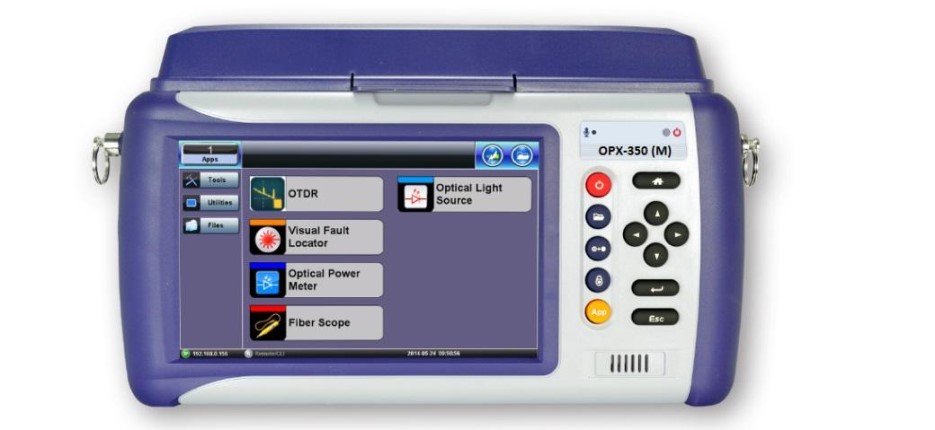

Рисунок 3 - Общий вид приборов оптических измерительных многофункциональных

ОРХ-350(М)

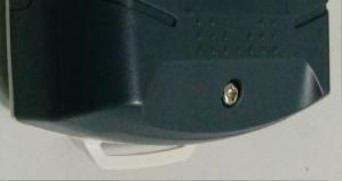

Место

пломбирования

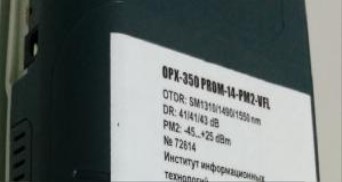

Место нанесения знака

утверждения типа

Лист № 4

Всего листов 30

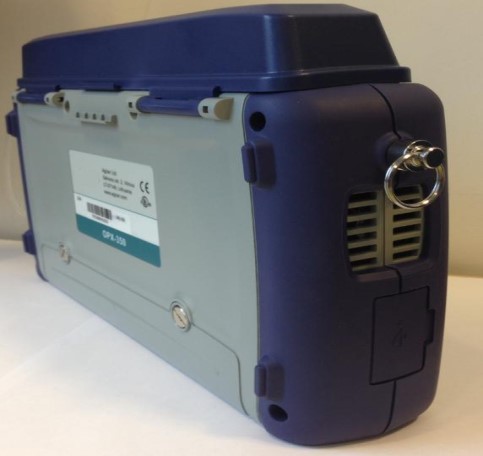

Рисунок 4 – Задняя панель приборов оптических измерительных многофункциональных

ОРХ-350(М)

Программное обеспечение

Программное обеспечение (далее по тексту – ПО), входящее в состав приборов, выпол-

няет функции отображения на экране прибора информации в удобном для оператора виде, а

также задания условий измерений. ПО разделено на две части.

Метрологически значимая часть ПО прошита в памяти микроконтроллера прибора. Ин-

терфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохране-

ния результатов измерений.

Идентификационные данные (признаки) метрологически значимой части программного

обеспечения указаны в таблице 1.

Значение

1.3.3.2399

MD5

ОРХ-350 СЕ

10dabe01d41a76c9bfd1a2035a78de6a

Таблица 1

Идентификационные данные (призна-

ки)

Идентификационное наименование ПО

Номер версии (идентификационный

номер) ПО

Цифровой идентификатор ПО

Алгоритм вычисления цифрового

идентификатора ПО

Защита программного обеспечения от непреднамеренных и преднамеренных измене-

ний соответствует высокому уровню защиты в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики представлены в таблицах 2 – 26.

Место

нанесения

знака

утверждения

типа

Место

пломбирования

Лист № 5

Всего листов 30

Рабочие длины волн

Таблица 2

Наименование

характеристики

Тип волокна

Значение характеристики для моделей прибора BASE модификаций ОРХ-350 BASE,

ОРХ-350(М) BASE

BASE-03BASE-05BASE-15BASE-08BASE-01BASE-85

Одномодовое 9 /125 мкм Многомодовое 50/125 мкм

1310

±

201550

±

201310

±

20850

±

201300

±

20850

±

20

1550

±

20 1300

±

20

при длительности импульса 20 мкс:при длительности импульса 1 мкс:

Динамический диапазон измерений ослаб-

ления* не менее

(усреднение 3 мин, по уровню 98% от мак-

симума шумов)

Мертвая зона, не более

-при измерении ослабления

-при измерении положения неоднородности

Длительность зондирующих импульсов

Диапазоны измеряемых длин

0…20 км; 0…40 км; 0…80 км;

27 дБ25 дБ27 дБ22 дБ22 дБ22 дБ

(для 1310 нм) (для 1550 нм) (для 1310 нм) (для 850 нм) (для 1300 нм) (для 850 нм)

25 дБ22 дБ

(для 1550 нм) (для 1300 нм)

при коэффициенте отражения не более (- 45 дБ), при включенном режиме

«Оптимальная мертвая зона»

10 м

2 м

6 нс, 12 нс, 25 нс, 100 нс, 300 нс, 1000 нс,6 нс, 12 нс, 25 нс, 100 нс, 300 нс, 1000 нс

3000 нс, 10000 нс, 20000 нс

0…0,5 км; 0…2 км; 0…5 км; 0…10 км;

0…120 км; 0…160 км 0…240 км

0…20 км; 0…40

к

м;

0

…80 км

Пределы допускаемой абсолютной погреш-

ности при измерении ослабления

±0,05·А,

где А – измеряемое ослабление, дБ

Пределы допускаемой абсолютной погреш-

ности при измерении длины, ΔL

ΔL = ± (0,5 + 5×10

-5

L + δ), м;

где L – измеряемая trial, м; δ- дискретность отсчета в измеряемом диапазоне длин, м.

* Динамический диапазон: разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического

кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.

Лист № 6

Всего листов 30

Рабочие длины волн

Таблица 3

Наименование

характеристики

Тип волокна

Значение характеристики для моделей прибора OPTIMA модификаций ОРХ-350 OPTIMA,

ОРХ-350(М) OPTIMA

OPTIMA-03OPTIMA-04OPTIMA-05OPTIMA-06OPTIMA-OPTIMA-15

06LIVE

Одномодовое 9 /125 мкм

1310

±

20 1490

±

20 1550

±

20 1625

±

20 1625

±

20 1310

±

20

1550

±

20

при длительности импульса 20 мкс:

Динамический диапазон измерений ослаб-

ления* не менее

(усреднение 3 мин, по уровню 98% от мак-

симума шумов)

36 дБ34 дБ34 дБ38 дБ38дБ38 дБ

(для 1310 нм) (для 1490 нм) (для 1550 нм) (для 1625 нм) (для 1625 нм) (для 1625 нм)

Мертвая зона, не более

-при измерении ослабления

-при измерении положения неоднородности

Длительность зондирующих импульсов

Диапазоны измеряемых длин

при коэффициенте отражения не более (- 45 дБ), при включенном режиме

«Оптимальная мертвая зона»

5 м

1,1 м

6 нс, 12 нс, 25 нс, 100 нс, 300 нс, 1000 нс, 3000 нс, 10000 нс, 20000 нс

0…0,5 км; 0…2 км; 0…5 км; 0…10 км; 0…20 км; 0…40 км; 0…80 км; 0…120 км;

0…160 км 0…240 км

Пределы допускаемой абсолютной погреш-

ности при измерении ослабления

±0,05·А,

где А – измеряемое ослабление, дБ

Пределы допускаемой абсолютной погреш-

ности при измерении длины, ΔL

ΔL = ± (0,5 + 5×10

-5

L + δ), м;

где L – измеряемая длина, м; δ- дискретность отсчета в измеряемом диапазоне длин, м.

* Динамический диапазон: разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического

кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.

Лист № 7

Всего листов 30

Рабочие длины волн

Таблица 4

Наименование

характеристики

Тип волокна

Динамический диапазон измерений ослаб-

ления* не менее

(усреднение 3 мин, по уровню 98% от мак-

симума шумов)

Мертвая зона, не более

-при измерении ослабления

-при измерении положения неоднородности

Длительность зондирующих импульсов

Диапазоны измеряемых длин

Значение характеристики для моделей прибора модификации ОРХ-350 OPTIMA,

ОРХ-350(М) OPTIMA

OPTIMA-24OPTIMA-25OPTIMA-25OPTIMA-26OPTIMA-27OPTIMA-27

LIVE LIVE

Одномодовое 9 /125 мкм

1310

±

20 1310

±

20 1310

±

20 1490

±

20 1490

±

20 1490

±

20

1490

±

20 1625

±

20 1625

±

20 1550

±

20 1625

±

20 1625

±

20

при длительности импульса 20 мкс:

36 дБ36 дБ36 дБ34 дБ34 дБ34 дБ

(для 1310 нм) (для 1310 нм) (для 1310 нм) (для 1490 нм) (для 1490 нм) (для 1490 нм)

34 дБ38 дБ38 дБ34 дБ38дБ38 дБ

(для 1490 нм) (для 1625 нм) (для 1625 нм) (для 1550 нм) (для 1625 нм) (для 1625 нм)

при коэффициенте отражения не более (- 45 дБ), при включенном режиме

«Оптимальная мертвая зона»

5м

1,1 м

6 нс, 12 нс, 25 нс, 100 нс, 300 нс, 1000 нс, 3000 нс, 10000 нс, 20000 нс

0…0,5 км; 0…2 км; 0…5 км; 0…10 км; 0…20 км; 0…40 км; 0…80 км; 0…120 км;

0…160 км 0…240 км

Пределы допускаемой абсолютной погреш-

ности при измерении ослабления

±0,05·А,

где А – измеряемое ослабление, дБ

Пределы допускаемой абсолютной погреш-

ности при измерении длины, ΔL

ΔL = ± (0,5 + 5×10

-5

L + δ), м;

где L – измеряемая длина, м; δ- дискретность отсчета в измеряемом диапазоне длин, м.

* Динамический диапазон: разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического

кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.

Лист № 8

Всего листов 30

Рабочие длины волн

Таблица 5

Наименование

характеристики

Тип волокна

Динамический диапазон измерений ослаб-

ления* не менее

(усреднение 3 мин, по уровню 98% от мак-

симума шумов)

Мертвая зона, не более

-при измерении ослабления

-при измерении положения неоднородности

Длительность зондирующих импульсов

Диапазоны измеряемых длин

Значение характеристики для моделей прибора модификации ОРХ-350 OPTIMA,

ОРХ-350(М) OPTIMA

OPTIMA-28OPTIMA-28OPTIMA-14OPTIMA-16OPTIMA-16OPTIMA-34

LIVE LIVE

Одномодовое 9 /125 мкм

1550

±

20 1550

±

20 1310

±

20 1310

±

20 1310

±

20 1310

±

20

1625

±

20 1625

±

20 1490

±

20 1550

±

20 1550

±

20 1490

±

20

1550

±

20 1625

±

20 1625

±

20 1625

±

20

при длительности импульса 20 мкс:

34 дБ34 дБ36 дБ36 дБ36 дБ36 дБ

(для 1550 нм) (для 1550 нм) (для 1310 нм) (для 1310 нм) (для 1310 нм) (для 1310 нм)

38 дБ38 дБ34 дБ34 дБ34 дБ34 дБ

(для 1625 нм) (для 1625 нм) (для 1490 нм) (для 1550 нм) (для 1550 нм) (для 1550 нм)

34 дБ38 дБ38дБ38дБ

(для 1550 нм) (для 1625 нм) (для 1625 нм) (для 1625 нм)

при коэффициенте отражения не более (- 45 дБ), при включенном режиме

«Оптимальная мертвая зона»

5 м

1,1 м

6 нс, 12 нс, 25 нс, 100 нс, 300 нс, 1000 нс, 3000 нс, 10000 нс, 20000 нс

0…0,5 км; 0…2 км; 0…5 км; 0…10 км; 0…20 км; 0…40 км; 0…80 км; 0…120 км;

0…160 км 0…240 км

Пределы допускаемой абсолютной погреш-

ности при измерении ослабления

±0,05·А,

где А – измеряемое ослабление, дБ

Пределы допускаемой абсолютной погреш-

ности при измерении длины, ΔL

ΔL = ± (0,5 + 5×10

-5

L + δ), м;

где L – измеряемая длина, м; δ- дискретность отсчета в измеряемом диапазоне длин, м.

* Динамический диапазон: разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического

кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.

Лист № 9

Всего листов 30

Рабочие длины волн

Таблица 6

Наименование

характеристики

Тип волокна

Динамический диапазон измерений ослаб-

ления* не менее

(усреднение 3 мин, по уровню 98% от мак-

симума шумов)

Мертвая зона, не более

-при измерении ослабления

-при измерении положения неоднородности

Длительность зондирующих импульсов

3000 нс, 10000 нс, 20000 нс

Значение характеристики для моделей прибора модификации ОРХ-350 OPTIMA,

ОРХ-350(М) OPTIMA

OPTIMA-34OPTIMA-17OPTIMA-17OPTIMA-08OPTIMA-01OPTIMA-85

LIVE LIVE

Одномодовое 9 /125 мкмМногомодовое 50/125 мкм

1310

±

201310

±

20 1310

±

20 850

±

201300

±

20850

±

20

1490

±

201490

±

20 1490

±

20 1300

±

20

1625

±

201550

±

20 1550

±

20

1625

±

201625

±

20

при длительности импульса 20 мкс: при длительности импульса 1 мкс:

36 дБ 36 дБ 36 дБ 25 дБ 27 дБ 25 дБ

(для 1310 нм) (для 1310нм) (для 1310 нм) (для 850 нм) (для 1300 нм) (для 850 нм)

34 дБ 34 дБ 34 дБ 27 дБ

(для 1490 нм)(для 1490 нм)(для 1490 нм)(для 1300 нм)

38 дБ 34 дБ 34 дБ

(для 1625 нм)(для 1550 нм)(для 1550 нм)

38 дБ 38 дБ

(для 1625 нм)(для 1625 нм)

при коэффициенте отражения не более (- 45 дБ), при включенном режиме

«Оптимальная мертвая зона»

5 м

1,1 м

6 нс, 12 нс, 25 нс, 100 нс, 300 нс, 1000 нс,

6 нс, 12 нс, 25 нс, 100 нс, 300 нс, 1000 нс

Диапазоны измеряемых длин

0…160 км, 0…240 км

0…0,5 км; 0…2 км; 0…5 км; 0…10 км;

0…20 км; 0…40 км; 0…80 км; 0…120 км;

0…20 км; 0…40 км; 0…80 км

Пределы допускаемой абсолютной погреш-

ности при измерении ослабления

±0,05·А,

где А – измеряемое ослабление, дБ

Лист № 10

Всего листов 30

Наименование

характеристики

Пределы допускаемой абсолютной погреш-

ности при измерении длины, ΔL

Значение характеристики для моделей прибора модификации ОРХ-350 OPTIMA,

ОРХ-350(М) OPTIMA

OPTIMA-34OPTIMA-17OPTIMA-17OPTIMA-08OPTIMA-01OPTIMA-85

LIVE LIVE

ΔL = ± (0,5 + 5×10

-5

L + δ), м;

где L – измеряемая длина, м; δ- дискретность отсчета в измеряемом диапазоне длин, м.

* Динамический диапазон: разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического

кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.

Рабочие длины волн

-при измерении ослабления

-при измерении положения неоднородности

Таблица 7

Наименование

характеристики

Тип волокна

Значение характеристики для моделей прибора модификаций ОРХ-350 OPTIMA,

ОРХ-350(М) OPTIMA, ОРХ-350 PRO, ОРХ-350(М) PRO

OPTIMA-QUADPRO-03PRO-04PRO-05PRO-06

ОдномодовоеМногомодовое Одномодовое 9 /125 мкм

9/125 мкм50/125 мкм

Динамический диапазон измерений ослаб-

ления* не менее

(усреднение 3 мин, по уровню 98% от мак-

симума шумов)

1310

±

20850

±

201310

±

201490

±

201550

±

201625

±

20

1550

±

20 1300

±

20

при длительности импульса:

20 мкс 1 мкс 20 мкс 20 мкс 20 мкс 20 мкс

34 дБ 22 дБ 39 дБ 35 дБ 36 дБ 39 дБ

(для 1310 нм)(для 850 нм)(для 1310 нм)(для 1490 нм) (для 1550 нм) (для 1625 нм)

32 дБ 24 дБ

(для 1550 нм)(для 1300 нм)

при коэффициенте отражения не более (- 45 дБ), при включенном режиме

«Оптимальная мертвая зона»

Мертвая зона, не более

5 м 10 5,0 м

1,1 м 2 1,3 м

Длительность зондирующих импульсов

6 нс, 12 нс, 25 нс, 100 нс, 300 нс, 1000 нс, 3000 нс, 10000 нс, 20000 нс

Лист № 11

Всего листов 30

Наименование

характеристики

Диапазоны измеряемых длин

Значение характеристики для моделей прибора модификаций ОРХ-350 OPTIMA,

ОРХ-350(М) OPTIMA, ОРХ-350 PRO, ОРХ-350(М) PRO

OPTIMA-QUADPRO-03PRO-04PRO-05PRO-06

0…0,5 км; 0…2 км; 0…5 км; 0…10 км; 0…20 км; 0…40 км; 0…80 км; 0…120 км;

0…160 км, 0…240 км

Пределы допускаемой абсолютной погреш-

ности при измерении ослабления

±0,05·А,

где А – измеряемое ослабление, дБ

Пределы допускаемой абсолютной погреш-

ности при измерении длины, ΔL

ΔL = ± (0,5 + 5×10

-5

L + δ), м;

где L – измеряемая длина, м; δ- дискретность отсчета в измеряемом диапазоне длин, м.

* Динамический диапазон: разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического

кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.

Рабочие длины волн

Таблица 8

Наименование

характеристики

Тип волокна

Динамический диапазон измерений ослаб-

ления* не менее

(усреднение 3 мин, по уровню 98% от мак-

симума шумов)

Мертвая зона, не более

-при измерении ослабления

-при измерении положения неоднородности

Длительность зондирующих импульсов

Значение характеристики для моделей прибора модификации ОРХ-350 PRO, ОРХ-350(М) PRO

PRO-06 LIVEPRO-06PRO-15PRO-24PRO-25PRO-25 LIVE

LIVE+

Одномодовое 9 /125 мкм

1625

±

20 1650

±

20 1310

±

20 1310

±

20 1310

±

20 1310

±

20

1550

±

20 1490

±

20 1625

±

20 1625

±

20

при длительности импульса 20 мкс:

39 дБ39 дБ39 дБ39 дБ39 дБ39 дБ

(для 1625 нм) (для 1650 нм) (для 1310 нм) (для 1310 (для 1310 нм) (для 1310 нм)

36 дБнм)39 дБ39 дБ

(для 1550 нм) 35 дБ (для 1625 нм) (для 1625 нм)

(для 1490 нм)

при коэффициенте отражения не более (- 45 дБ), при включенном режиме

«Оптимальная мертвая зона»

5 м

1,3 м

6 нс, 12 нс, 25 нс, 100 нс, 300 нс, 1000 нс, 3000 нс, 10000 нс, 20000 нс

Лист № 12

Всего листов 30

Наименование

характеристики

Диапазоны измеряемых длин

Значение характеристики для моделей прибора модификации ОРХ-350 PRO, ОРХ-350(М) PRO

PRO-06 LIVEPRO-06PRO-15PRO-24PRO-25PRO-25 LIVE

LIVE+

0…0,5 км; 0…2 км; 0…5 км; 0…10 км; 0…20 км; 0…40 км; 0…80 км; 0…120 км;

0…160 км, 0…240 км

Пределы допускаемой абсолютной погреш-

ности при измерении ослабления

±0,05·А,

где А – измеряемое ослабление, дБ

Пределы допускаемой абсолютной погреш-

ности при измерении длины, ΔL

ΔL = ± (0,5 + 5×10

-5

L + δ), м;

где L – измеряемая длина, м; δ- дискретность отсчета в измеряемом диапазоне длин, м.

* Динамический диапазон: разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического

кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.

Рабочие длины волн

Таблица 9

Наименование

характеристики

Тип волокна

Динамический диапазон измерений ослаб-

ления* не менее

(усреднение 3 мин, по уровню 98% от мак-

симума шумов)

Мертвая зона, не более

-при измерении ослабления

-при измерении положения неоднородности

Длительность зондирующих импульсов

Значение характеристики для моделей прибора модификации ОРХ-350 PRO, ОРХ-350(М) PRO

PRO-25 LIVEPRO-25PRO-26PRO-27PRO-27LIVEPRO-27

LIVE+LIVE+

Одномодовое 9 /125 мкм

1310

±

20 1310

±

20 1490

±

20 1490

±

20 1490

±

20 1490

±

20

1625

±

20 1650

±

20 1550

±

20 1625

±

20 1625

±

20 1650

±

20

при длительности импульса 20 мкс:

39 дБ39 дБ35 дБ35 дБ35 дБ35 дБ

(для 1310 нм) (для 1310 нм) (для 1490 нм) (для 1490 нм) (для 1490 нм) (для 1490 нм)

39 дБ39 дБ36 дБ39 дБ39 дБ39 дБ

(для 1625 нм) (для 1650 нм) (для 1550 нм) (для 1625 нм) (для 1625 нм) (для 1650 нм)

при коэффициенте отражения не более (- 45 дБ), при включенном режиме

«Оптимальная мертвая зона»

5 м

1,3 м

6 нс, 12 нс, 25 нс, 100 нс, 300 нс, 1000 нс, 3000 нс, 10000 нс, 20000 нс

Лист № 13

Всего листов 30

Наименование

характеристики

Диапазоны измеряемых длин

Значение характеристики для моделей прибора модификации ОРХ-350 PRO, ОРХ-350(М) PRO

PRO-25 LIVEPRO-25PRO-26PRO-27PRO-27LIVEPRO-27

LIVE+LIVE+

0…0,5 км; 0…2 км; 0…5 км; 0…10 км; 0…20 км; 0…40 км; 0…80 км; 0…120 км;

0…160 км, 0…240 км

Пределы допускаемой абсолютной погреш-

ности при измерении ослабления

±0,05·А,

где А – измеряемое ослабление, дБ

Пределы допускаемой абсолютной погреш-

ности при измерении длины, ΔL

ΔL = ± (0,5 + 5×10

-5

L + δ), м;

где L – измеряемая длина, м; δ- дискретность отсчета в измеряемом диапазоне длин, м.

* Динамический диапазон: разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического

кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.

Рабочие длины волн

Таблица 10

Наименование

характеристики

Тип волокна

Динамический диапазон измерений ослаб-

ления* не менее

(усреднение 3 мин, по уровню 98% от мак-

симума trial)

Мертвая зона, не более

-при измерении ослабления

-при измерении положения неоднородности

Значение характеристики для моделей прибора модификаций ОРХ-350 PRO, ОРХ-350(М) PRO

PRO-28PRO-28LIVEPRO-28LIVE+PRO-14PRO-16PRO-16LIVE

Одномодовое 9 /125 мкм

1550

±

20 1550

±

20 1550

±

20 1310

±

20 1310

±

20 1310

±

20

1625

±

20 1625

±

20 1650

±

20 1490

±

20 1550

±

20 1550

±

20

1550

±

20 1625

±

20 1625

±

20

при длительности импульса 20 мкс:

36 дБ36 дБ36 дБ39 дБ39 дБ39 дБ

(для 1550 нм) (для 1550 нм) (для 1550 нм) (для 1310 нм) (для 1310 нм) (для 1310 нм)

39 дБ39 дБ39 дБ35 дБ36 дБ36 дБ

(для 1625 нм) (для 1625 нм) (для 1650 нм) (для 1490 нм) (для 1550 нм) (для 1550 нм)

36 дБ39 дБ39 дБ

(для 1550 нм) (для 1625 нм) (для 1625 нм)

при коэффициенте отражения не более (- 45 дБ), при включенном режиме

«Оптимальная мертвая зона»

5 м

1,3 м

Лист № 14

Всего листов 30

Наименование

характеристики

Длительность зондирующих импульсов

Диапазоны измеряемых длин

Значение характеристики для моделей прибора модификаций ОРХ-350 PRO, ОРХ-350(М) PRO

PRO-28PRO-28LIVEPRO-28LIVE+PRO-14PRO-16PRO-16LIVE

6 нс, 12 нс, 25 нс, 100 нс, 300 нс, 1000 нс, 3000 нс, 10000 нс, 20000 нс

0…0,5 км; 0…2 км; 0…5 км; 0…10 км; 0…20 км; 0…40 км; 0…80 км; 0…120 км;

0…160 км, 0…240 км

Пределы допускаемой абсолютной погреш-

ности при измерении ослабления

±0,05·А,

где А – измеряемое ослабление, дБ

Пределы допускаемой абсолютной погреш-

ности при измерении длины, ΔL

ΔL = ± (0,5 + 5×10

-5

L + δ), м;

где L – измеряемая длина, м; δ- дискретность отсчета в измеряемом диапазоне длин, м.

* Динамический диапазон: разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического

кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.

Рабочие длины волн

Таблица 11

Наименование

характеристики

Тип волокна

Динамический диапазон измерений ослаб-

ления* не менее

(усреднение 3 мин, по уровню 98% от мак-

симума шумов)

Значение характеристики для моделей прибора модификации ОРХ-350 PRO,

ОРХ-350(М) PRO

PRO-16LIVE+PRO-34PRO-34LIVEPRO-34LIVE+PRO-17

Одномодовое 9 /125 мкм

1310

±

20 1310

±

20 1310

±

20 1310

±

20 1310

±

20

1550

±

20 1490

±

20 1490

±

20 1490

±

20 1490

±

20

1650

±

20 1625

±

20 1625

±

20 1650

±

20 1550

±

20

1625

±

20

при длительности импульса 20 мкс:

39 дБ 39 дБ 39 дБ 39 дБ (для 1310 нм) 39 дБ (для 1310 нм)

(для 1310 нм) (для 1310 нм) (для 1310 нм) 35 дБ (для 1490 нм) 35 дБ (для 1490 нм)

36 дБ 35 дБ 35 дБ 39 дБ (для 1650 нм) 36 дБ (для 1550 нм)

(для 1550 нм) (для 1490 нм) (для 1490 нм) 39 дБ (для 1625 нм)

39 дБ39 дБ39 дБ

(для 1650 нм) (для 1625 нм) (для 1625 нм)

Лист № 15

Всего листов 30

Наименование

характеристики

Мертвая зона, не более

-при измерении ослабления

-при измерении положения неоднородности

Длительность зондирующих импульсов

Диапазоны измеряемых длин

Значение характеристики для моделей прибора модификации ОРХ-350 PRO,

ОРХ-350(М) PRO

PRO-16LIVE+PRO-34PRO-34LIVEPRO-34LIVE+PRO-17

при коэффициенте отражения не более (- 45 дБ), при включенном режиме

«Оптимальная мертвая зона»

5 м

1,3 м

6 нс, 12 нс, 25 нс, 100 нс, 300 нс, 1000 нс, 3000 нс, 10000 нс, 20000 нс

0…0,5 км; 0…2 км; 0…5 км; 0…10 км; 0…20 км; 0…40 км; 0…80 км; 0…120 км;

0…160 км, 0…240 км

Пределы допускаемой абсолютной погреш-

ности при измерении ослабления

±0,05·А,

где А – измеряемое ослабление, дБ

Пределы допускаемой абсолютной погреш-

ности при измерении длины, ΔL

ΔL = ± (0,5 + 5×10

-5

L + δ), м;

где L – измеряемая длина, м; δ- дискретность отсчета в измеряемом диапазоне длин, м.

* Динамический диапазон: разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптическо-

го кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.

Рабочие длины волн

Таблица 12

Наименование

характеристики

Тип волокна

Значение характеристики для моделей прибора модификации ОРХ-350 PRO, ОРХ-350(М)

PRO

PRO-17LIVEPRO-17LIVE+PRO-08PRO-01PRO-85

Одномодовое 9 /125 мкм Многомодовое 50/125 мкм

1310

±

201310

±

20850

±

201300

±

20850

±

20

1490

±

201490

±

20 1300

±

20

1550

±

201550

±

20

1625

±

201650

±

20

Лист № 16

Всего листов 30

Динамический диапазон измерений ослаб-

ления* не менее

(усреднение 3 мин, по уровню 98% от мак-

симума шумов)

Мертвая зона, не более

-при измерении ослабления

-при измерении положения неоднородности

Длительность зондирующих импульсов

Диапазоны измеряемых длин

при длительности импульса 20 мкс:при длительности импульса 1 мкс:

39 дБ39 дБ 28 дБ30 дБ28 дБ

(для 1310 нм) (для 1310 нм) (для 850 нм) (для 1300 нм) (для 850 нм)

35 дБ 35 дБ 30 дБ

(для 1490 нм)(для 1490 нм)(для 1300 нм)

36 дБ 36 дБ

(для 1550 нм) (для 1550 нм)

39 дБ 39 дБ

(для 1625 нм)(для 1650 нм)

при коэффициенте отражения не более (- 45 дБ), при включенном режиме

«Оптимальная мертвая зона»

5 м

1,3 м

6 нс, 12 нс, 25 нс, 100 нс, 300 нс, 1000 нс, 3000 нс, 10000 нс, 20000 нс

0…0,5 км; 0…2 км; 0…5 км; 0…10 км; 0…20 км; 0…40 км; 0…80 км; 0…120 км;

0…160 км, 0…240 км

Пределы допускаемой абсолютной погреш-

ности при измерении ослабления

±0,05·А,

где А – измеряемое ослабление, дБ

Пределы допускаемой абсолютной погреш-

ности при измерении длины, ΔL

ΔL = ± (0,5 + 5×10

-5

L + δ), м;

где L – измеряемая длина, м; δ- дискретность отсчета в измеряемом диапазоне длин, м.

* Динамический диапазон: разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптиче-

ского кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.

Рабочие длины волн

Таблица 13

Наименование

характеристики

Тип волокна

Значение характеристики для моделей прибора модификации ОРХ-350 PRO, ОРХ-350(М) PRO,

ОРХ-350 PROM, ОРХ-350(М) PROM

PRO-QUADPROМ-03PROМ-04PROМ-05

Одномодовое 9 /125 мкм Одномодовое 9 /125 мкм

Многомодовое 50/125 мкм

1310

±

20850

±

201310

±

201490

±

201550

±

20

1550

±

20 1300

±

20

Лист № 17

Всего листов 30

-при измерении ослабления

-при измерении положения неоднородности

Наименование

характеристики

Динамический диапазон измерений ослаб-

ления* не менее

(усреднение 3 мин, по уровню 98% от мак-

симума шумов)

Мертвая зона, не более

7 м

Значение характеристики для моделей прибора модификации ОРХ-350 PRO, ОРХ-350(М) PRO,

ОРХ-350 PROM, ОРХ-350(М) PROM

PRO-QUADPROМ-03PROМ-04PROМ-05

при длительно-при длительно- при длительности импульса 20 мкс:

сти импульсасти импульса 1

20 мкс: мкс:

38 дБ26 дБ43 дБ38 дБ43 дБ

(для 1310 нм) (для 850 нм) (для 1310 нм) (для 1490 нм) (для 1550 нм)

35 дБ28 дБ

(для 1550 нм) (для 1300 нм)

при коэффициенте отражения не более (- 45 дБ), при включенном режиме

«Оптимальная мертвая зона»

5 м

1,3 м

2 м

Длительность зондирующих импульсов

Диапазоны измеряемых длин

6 нс, 12 нс, 25 нс, 100 нс, 300 нс, 1000 нс, 3000 нс, 10000 нс, 20000 нс

0…0,5 км; 0…2 км; 0…5 км; 0…10 км; 0…20 км; 0…40 км; 0…80 км; 0…120 км;

0…160 км, 0…240 км

Пределы допускаемой абсолютной погреш-

ности при измерении ослабления

±0,05·А,

где А – измеряемое ослабление, дБ

Пределы допускаемой абсолютной погреш-

ности при измерении длины, ΔL

ΔL = ± (0,5 + 5×10

-5

L + δ), м;

где L – измеряемая длина, м; δ- дискретность отсчета в измеряемом диапазоне длин, м.

* Динамический диапазон: разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического

кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.

Лист № 18

Всего листов 30

Рабочие длины волн, нм

Таблица 14

Наименование

характеристики

Тип волокна

Динамический диапазон измерений ослаб-

ления*, не менее

(усреднение 3 мин, по уровню 98% от мак-

симума шумов)

Мертвая зона, не более

-при измерении ослабления

-при измерении положения неоднородности

Длительность зондирующих импульсов

Диапазоны измеряемых длин

Значение характеристики для моделей прибора модификации ОРХ-350 PROМ,

ОРХ-350(М) PROМ

PROМ-06PROМ-06PROМ-06PROМ-15PROМ-24PROМ-25

LIVE LIVE+

Одномодовое 9 /125 мкм

1625

±

20 1625

±

20 1650

±

20 1310

±

20 1310

±

20 1310

±

20

1550

±

20 1490

±

20 1625

±

20

при длительности импульса 20 мкс:

39 дБ39 дБ39 дБ43 дБ43 дБ43 дБ

(для 1625 нм) (для 1625 нм) (для 1650 нм) (для 1310 нм) (для 1310 нм) (для 1310 нм)

43 дБ38 дБ39 дБ

(для 1550 нм) (для 1490 нм) (для 1625 нм)

при коэффициенте отражения не более (- 45 дБ), при включенном режиме

«Оптимальная мертвая зона»

7 м

2 м

6 нс, 12 нс, 25 нс, 100 нс, 300 нс, 1000 нс, 3000 нс, 10000 нс, 20000 нс

0…0,5 км; 0…2 км; 0…5 км; 0…10 км; 0…20 км; 0…40 км; 0…80 км; 0…120 км;

0…160 км, 0…240 км

Пределы допускаемой абсолютной погреш-

ности при измерении ослабления

± 0,05·А,

где А – измеряемое ослабление, дБ

Пределы допускаемой абсолютной погреш-

ности при измерении длины, ΔL

ΔL = ± (0,5 + 5×10

-5

L + δ), м;

где L – измеряемая длина, м; δ- дискретность отсчета в измеряемом диапазоне длин, м.

* Динамический диапазон: разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического

кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.

Лист № 19

Всего листов 30

Рабочие длины волн

Таблица 15

Наименование

характеристики

Тип волокна

Динамический диапазон измерений ослаб-

ления* не менее

(усреднение 3 мин, по уровню 98% от мак-

симума шумов)

Мертвая зона, не более

-при измерении ослабления

-при измерении положения неоднородности

Длительность зондирующих импульсов

Диапазоны измеряемых длин

Значение характеристики для моделей прибора модификаций ОРХ-350 PROМ,

ОРХ-350(М) PROМ

PROМ-25PROМ-PROМ-26PROМ-27PROМ-27PROМ-27

LIVE 25LIVE+ LIVE LIVE+

Одномодовое 9 /125 мкм

1310

±

20 1310

±

20 1490

±

20 1490

±

20 1490

±

20 1490

±

20

1625

±

20 1650

±

20 1550

±

20 1625

±

20 1625

±

20 1650

±

20

при длительности импульса 20 мкс:

43 дБ43 дБ38 дБ38 дБ38 дБ38 дБ

(для 1310 нм) (для 1310 нм) (для 1490 нм) (для 1490 нм) (для 1490 нм) (для 1490 нм)

39 дБ39 дБ43 дБ39 дБ39 дБ39 дБ

(для 1625 нм) (для 1625 нм) (для 1550 дБ) (для 1625 нм) (для 1625 нм) (для 1625 нм)

при коэффициенте отражения не более (- 45 дБ), при включенном режиме

«Оптимальная мертвая зона»

7 м

2 м

6 нс, 12 нс, 25 нс, 100 нс, 300 нс, 1000 нс, 3000 нс, 10000 нс, 20000 нс

0…0,5 км; 0…2 км; 0…5 км; 0…10 км; 0…20 км; 0…40 км; 0…80 км; 0…120 км;

0…160 км, 0…240 км

Пределы допускаемой абсолютной погреш-

ности при измерении ослабления

±0,05·А,

где А – измеряемое ослабление, дБ

Пределы допускаемой абсолютной погреш-

ности при измерении длины, ΔL

ΔL = ± (0,5 + 5×10

-5

L + δ), м;

где L – измеряемая длина, м; δ- дискретность отсчета в измеряемом диапазоне длин, м.

* Динамический диапазон: разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического

кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.

Лист № 20

Всего листов 30

Рабочие длины волн

Таблица 16

Наименование

характеристики

Тип волокна

Динамический диапазон измерений ослаб-

ления* не менее

(усреднение 3 мин, по уровню 98% от мак-

симума шумов)

Мертвая зона, не более

-при измерении ослабления

-при измерении положения неоднородности

Длительность зондирующих импульсов

Диапазоны измеряемых длин

Значение характеристики для моделей прибора модификаций ОРХ-350 PROМ,

ОРХ-350(М) PROМ

PROМ-28PROМ-28PROМ-28PROМ-14PROМ-16

LIVE LIVE+

Одномодовое 9 /125 мкм

1550

±

20 1550

±

20 1550

±

20 1310

±

20 1310

±

20

1625

±

20 1625

±

20 1650

±

20 1490

±

20 1550

±

20

1550

±

20 1625

±

20

при длительности импульса 20 мкс:

43 дБ43 дБ43 дБ43 дБ43 дБ

(для 1550 нм) (для 1550 нм) (для 1550 нм) (для 1310 нм) (для 1310 нм)

39 дБ39 дБ39 дБ38 дБ43 дБ

(для 1625 нм) (для 1625 нм) (для 1650 нм) (для 1490 нм) (для 1550 нм)

43 дБ39 дБ

(для 1550 нм) (для 1625 нм)

при коэффициенте отражения не более (- 45 дБ), при включенном режиме

«Оптимальная мертвая зона»

7 м

2 м

6 нс, 12 нс, 25 нс, 100 нс, 300 нс, 1000 нс, 3000 нс, 10000 нс, 20000 нс

0…0,5 км; 0…2 км; 0…5 км; 0…10 км; 0…20 км; 0…40 км; 0…80 км; 0…120 км;

0…160 км, 0…240 км

Пределы допускаемой абсолютной погреш-

ности при измерении ослабления

±0,05·А,

где А – измеряемое ослабление, дБ

Пределы допускаемой абсолютной погреш-

ности при измерении длины, ΔL

ΔL = ± (0,5 + 5×10

-5

L + δ), м;

где L – измеряемая длина, м; δ- дискретность отсчета в измеряемом диапазоне длин, м.

* Динамический диапазон: разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического

кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.

Лист № 21

Всего листов 30

Рабочие длины волн

Таблица 17

Наименование

характеристики

Значение характеристики для моделей прибора модификаций ОРХ-350 PROМ,

ОРХ-350(М) PROМ

PROМ-16 LIVEPROМ-16 LIVE+PROМ-34PROМ-34 LIVEPROМ-34 LIVE+

Тип волокна

Динамический диапазон измерений ослаб-

ления* не менее

(усреднение 3 мин, по уровню 98% от мак-

симума шумов)

Мертвая зона, не более

-при измерении ослабления

-при измерении положения неоднородности

Длительность зондирующих импульсов

Диапазоны измеряемых длин

Одномодовое 9 /125 мкм

1310

±

201310

±

201310

±

201310

±

201310

±

20

1550

±

201550

±

201490

±

201490

±

201490

±

20

1625

±

201650

±

201625

±

201625

±

201625

±

20

при длительности импульса 20 мкс:

43 дБ43 дБ43 дБ43 дБ43 дБ

(для 1310 нм) (для 1310 нм) (для 1310 нм) (для 1310 нм) (для 1310 нм)

43 дБ43 дБ38 дБ38 дБ38 дБ

(для 1550 нм) (для 1550 нм) (для 1490 нм) (для 1490 нм) (для 1490 нм)

39дБ39 дБ39 дБ39 дБ39 дБ

(для 1625 нм) (для 1650 нм) (для 1625 нм) (для 1625 нм) (для 1625 нм)

при коэффициенте отражения не более (- 45 дБ), при включенном режиме

«Оптимальная мертвая зона»

7 м

2 м

6 нс, 12 нс, 25 нс, 100 нс, 300 нс, 1000 нс, 3000 нс, 10000 нс, 20000 нс

0…0,5 км; 0…2 км; 0…5 км; 0…10 км; 0…20 км; 0…40 км; 0…80 км; 0…120 км;

0…160 км, 0…240 км

Пределы допускаемой абсолютной погреш-

ности при измерении ослабления

±0,05·А,

где А – измеряемое ослабление, дБ

Пределы допускаемой абсолютной погреш-

ности при измерении длины, ΔL

ΔL = ± (0,5 + 5×10

-5

L + δ), м;

где L – измеряемая длина, м; δ- дискретность отсчета в измеряемом диапазоне длин, м.

* Динамический диапазон: разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического

кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.

Лист № 22

Всего листов 30

Рабочие длины волн, нм

Таблица 18

Наименование

характеристики

Тип волокна

Динамический диапазон измерений ослаб

ления*, не менее

(усреднение 3 мин, по уровню 98% от мак-

симума trial, при длительности импульса 20

мкс:)

Мертвая зона, не более

-при измерении ослабления

-при измерении положения неоднородности

Длительность зондирующих импульсов

Диапазоны измеряемых длин

Значение характеристики для моделей прибора модификации ОРХ-350 PROМ,

ОРХ-350(М) PROМ, ОРХ-350 PROМT, ОРХ-350(М) PROМT

PROM-17 PROM-PROM-PROMT-03PROMT-04PROMT-05

17LIVE 17LIVE+

Одномодовое 9 /125 мкм

1310

±

201310

±

201310

±

201310

±

201490

±

201550

±

20

1490

±

201490

±

201490

±

20

1550

±

20 1550

±

20 1550

±

20

1625

±

20 1625

±

20 1650

±

20

43 дБ43 дБ43 дБ45 дБ40 дБ44 дБ

(для 1310 нм) (для 1310 нм) (для 1310 нм) (для 1310 (для 1490 нм) (для 1550 нм)

38 дБ38 дБ38 дБнм)

(для 1490 нм) (для 1490 нм) (для 1490 нм)

43 дБ43 дБ43 дБ

(для 1550 нм) (для 1550 нм) (для 1550 нм)

39 дБ39 дБ39 дБ

(для 1625 нм) (для 1625 нм) (для 1650 нм)

при коэффициенте отражения не более (- 45 дБ), при включенном режиме

«Оптимальная мертвая зона»

7 м

2 м

6 нс, 12 нс, 25 нс, 100 нс, 300 нс, 1000 нс, 3000 нс, 10000 нс, 20000 нс

0…0,5 км; 0…2 км; 0…5 км; 0…10 км; 0…20 км; 0…40 км; 0…80 км; 0…120 км;

0…160 км, 0…240 км

Пределы допускаемой абсолютной погреш-

ности при измерении ослабления

± 0,05·А,

где А – измеряемое ослабление, дБ

Пределы допускаемой абсолютной погреш-

ности при измерении длины, ΔL

ΔL = ± (0,5 + 5×10

-5

L + δ), м;

где L – измеряемая длина, м; δ- дискретность отсчета в измеряемом диапазоне длин, м.

* Динамический диапазон: разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического

кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.

Лист № 23

Всего листов 30

Рабочие длины волн, нм

Таблица 19

Наименование

характеристики

Тип волокна

Динамический диапазон измерений ослаб-

ления*, не менее

(усреднение 3 мин, по уровню 98% от мак-

симума шумов)

Мертвая зона, не более

-при измерении ослабления

-при измерении положения неоднородности

Длительность зондирующих импульсов

Диапазоны измеряемых длин

Значение характеристики для моделей прибора модификации ОРХ-350 PROМT,

ОРХ-350(М) PROМT

PROМT-06PROМT-06PROМT-15PROМT-24PROМT-25PROМT-25

LIVE LIVE

Одномодовое 9 /125 мкм

1625

±

20 1625

±

20 1310

±

20 1310

±

20 1310

±

20 1310

±

20

1550

±

20 1490

±

20 1625

±

20 1625

±

20

при длительности импульса 20 мкс:

41 дБ41 дБ45 дБ45 дБ45 дБ45 дБ

(для 1625 нм) (для 1625 нм) (для 1310 нм) (для 1310 нм) (для 1310 нм) (для 1310 нм)

44 дБ40 дБ41 дБ41 дБ

(для 1550 нм) (для 1490 нм) (для 1625 нм) (для 1625 нм)

при коэффициенте отражения не более (- 45 дБ), при включенном режиме

«Оптимальная мертвая зона»

7 м

2 м

6 нс, 12 нс, 25 нс, 100 нс, 300 нс, 1000 нс, 3000 нс, 10000 нс, 20000 нс

0…0,5 км; 0…2 км; 0…5 км; 0…10 км; 0…20 км; 0…40 км; 0…80 км; 0…120 км;

0…160 км, 0…240 км

Пределы допускаемой абсолютной погреш-

ности при измерении ослабления

± 0,05·А,

где А – измеряемое ослабление, дБ

Пределы допускаемой абсолютной погреш-

ности при измерении длины, ΔL

ΔL = ± (0,5 + 5×10

-5

L + δ), м;

где L – измеряемая длина, м; δ- дискретность отсчета в измеряемом диапазоне длин, м.

* Динамический диапазон: разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического

кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.

Лист № 24

Всего листов 30

Рабочие длины волн

Таблица 20

Наименование

характеристики

Тип волокна

Динамический диапазон измерений ослаб-

ления* не менее

(усреднение 3 мин, по уровню 98% от мак-

симума шумов)

Мертвая зона, не более

-при измерении ослабления

-при измерении положения неоднородности

Длительность зондирующих импульсов

Диапазоны измеряемых длин

Значение характеристики для моделей прибора модификаций ОРХ-350 PROМT,

ОРХ-350(М) PROМT

PROМT-26PROМT-27PROМT-27PROМT-28PROМT-28PROМT-14

LIVE LIVE

Одномодовое 9 /125 мкм

1490

±

20 1490

±

20 1490

±

20 1550

±

20 1550

±

20 1310

±

20

1550

±

20 1625

±

20 1625

±

20 1625

±

20 1625

±

20 1490

±

20

1550

±

20

при длительности импульса 20 мкс:

40 дБ40 дБ40 дБ44 дБ44 дБ45 дБ

(для 1490 нм) (для 1490 нм) (для 1490 нм) (для 1550 нм) (для 1550 нм) (для 1310 нм)

44 дБ41 дБ41 дБ41 дБ41 дБ40 дБ

(для 1550 дБ) (для 1625 нм) (для 1625 нм) (для 1625 нм) (для 1625 нм) (для 1490 нм)

44 дБ

(для 1550 нм

при коэффициенте отражения не более (- 45 дБ), при включенном режиме

«Оптимальная мертвая зона»

7 м

2 м

6 нс, 12 нс, 25 нс, 100 нс, 300 нс, 1000 нс, 3000 нс, 10000 нс, 20000 нс

0…0,5 км; 0…2 км; 0…5 км; 0…10 км; 0…20 км; 0…40 км; 0…80 км; 0…120 км;

0…160 км, 0…240 км

Пределы допускаемой абсолютной погреш-

ности при измерении ослабления

±0,05·А,

где А – измеряемое ослабление, дБ

Пределы допускаемой абсолютной погреш-

ности при измерении длины, ΔL

ΔL = ± (0,5 + 5×10

-5

L + δ), м;

где L – измеряемая длина, м; δ- дискретность отсчета в измеряемом диапазоне длин, м.

* Динамический диапазон: разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического

кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.

Лист № 25

Всего листов 30

Рабочие длины волн

(усреднение 3 мин, по уровню 98% от мак-

симума шумов, при длительности импульса

20 мкс:)

Таблица 21

Наименование

характеристики

Тип волокна

Динамический диапазон измерений ослаб-

ления* не менее

Мертвая зона, не более

-при измерении ослабления

-при измерении положения неоднородности

Длительность зондирующих импульсов

Диапазоны измеряемых длин

Значение характеристики для моделей прибора модификаций ОРХ-350 PROМT,

ОРХ-350(М) PROМT

PROМT-16PROМT-16PROМT-34PROМT-34PROMT-17PROMT-17

LIVE LIVE LIVE

Одномодовое 9 /125 мкм

1310

±

20 1310

±

20 1310

±

20 1310

±

20 1310

±

20 1310

±

20

1550

±

20 1550

±

20 1490

±

20 1490

±

20 1490

±

20 1490

±

20

1625

±

20 1625

±

20 1625

±

20 1625

±

20 1550

±

20 1550

±

20

1625

±

20 1625

±

20

45 дБ45 дБ45дБ45 дБ45 дБ45 дБ

(для 1310 нм) (для 1310 нм) (для 1310 нм) (для 1310 нм) (для 1310 нм) (для 1310 нм)

44 дБ44 дБ40 дБ40 дБ40 дБ40 дБ

(для 1550 нм) (для 1550 нм) (для 1490 нм) (для 1490 нм) (для 1490 нм) (для 1490 нм)

41 дБ41дБ41 дБ41 дБ44 дБ44 дБ

(для 1625 нм) (для 1625 нм) (для 1625 нм) (для 1625 нм) (для 1550 нм) (для 1550 нм)

41 дБ41 дБ

(для 1625 нм) (для 1625 нм)

при коэффициенте отражения не более (- 45 дБ), при включенном режиме

«Оптимальная мертвая зона»

7 м

2 м

6 нс, 12 нс, 25 нс, 100 нс, 300 нс, 1000 нс, 3000 нс, 10000 нс, 20000 нс

0…0,5 км; 0…2 км; 0…5 км; 0…10 км; 0…20 км; 0…40 км; 0…80 км; 0…120 км;

0…160 км, 0…240 км

Пределы допускаемой абсолютной погреш-

ности при измерении ослабления

±0,05·А,

где А – измеряемое ослабление, дБ

Пределы допускаемой абсолютной погреш-

ности при измерении длины, ΔL

ΔL = ± (0,5 + 5×10

-5

L + δ), м;

где L – измеряемая длина, м; δ- дискретность отсчета в измеряемом диапазоне длин, м.

* Динамический диапазон: разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического

кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.

Лист № 26

Всего листов 30

Рабочие длины волн

Таблица 22

Наименование

характеристики

Тип волокна

Динамический диапазон измерений ослаб-

ления* не менее

(усреднение 3 мин, по уровню 98% от мак-

симума шумов)

Мертвая зона, не более

-при измерении ослабления

-при измерении положения неоднородности

Длительность зондирующих импульсов

Диапазоны измеряемых длин

Значение характеристики для моделей прибора модификаций ОРХ-350 ULTRA,

ОРХ-350(М) ULTRA

ULTRA-03ULTRA -05ULTRA -06 ULTRA -15 ULTRA -25 ULTRA -28ULTRA -16

Одномодовое 9 /125 мкм

1310

±

20 1550

±

20 1625

±

20 1310

±

20 1310

±

20 1550

±

20 1310

±

20

1550

±

20 1625

±

20 1625

±

20 1550

±

20

1625

±

20

при длительности импульса 20 мкс:

48 дБ48 дБ46 дБ48 дБ48 дБ48 дБ48 дБ

(для 1310 (для 1550 (для 1625 (для 1310 (для 1310 (для 1550 (для 1310 нм)

нм)нм)нм)нм)нм)нм)48 дБ

48 дБ46 дБ46 дБ(для 1550 нм)

(для 1550 (для 1625 (для 1625 46 дБ

нм)нм)нм)(для 1625 нм)

при коэффициенте отражения не более (- 45 дБ), при включенном режиме

«Оптимальная мертвая зона»

7 м

2 м

6 нс, 12 нс, 25 нс, 100 нс, 300 нс, 1000 нс, 3000 нс, 10000 нс, 20000 нс

0…0,5 км; 0…2 км; 0…5 км; 0…10 км; 0…20 км; 0…40 км; 0…80 км; 0…120 км;

0…160 км, 0…240 км

Пределы допускаемой абсолютной погреш-

ности при измерении ослабления

±0,05·А,

где А – измеряемое ослабление, дБ

Пределы допускаемой абсолютной погреш-

ности при измерении длины, ΔL

ΔL = ± (0,5 + 5×10

-5

L + δ), м;

где L – измеряемая длина, м; δ- дискретность отсчета в измеряемом диапазоне длин, м.

* Динамический диапазон: разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического

кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.

Лист № 27

Всего листов 30

Наименование

характеристики

Тип оптического волокна

одномодовое

многомодовое

Длины волн, нм

850

±

20

1300

±

20

минус 10

минус 4

±

0,1

±

0,1

Таблица 23

Значение характеристики для источников

излучения моделей прибора

ОРХ-350 BASE, ОРХ-350 OPTIMA,

ОРХ-350 PRO, ОРХ-350 PROM,

ОРХ-350 Trial, ОРХ-350 ULTRA,

ОРХ-350 LTS

1310

±

20

1490

±

20

1550

±

20

1625

±

20

Уровень мощности излучения,

дБм, не менее

Нестабильность уровня мощ-

ности непрерывного излучения

за 15 минут, дБ, не более

Наименование

характеристики

650

850

± 12

(± 0,5)

± 8

(±0,33)

± 5

(± 0,22)

± 8

(±0,33)

± 5

(± 0,22)

-

± 4

(±0,17)

± 2,5

(± 0,11)

± 4

(±0,17)

± 2,5

(± 0,11)

Таблица 24

Значение характеристики для модификаций

измерителя оптической мощности

РМ1РМ2

Длины волн калибровки,

нм

от минус

30 до 3

от минус

60 до 3

1310

1490

1550

1625

от минус

65 до 7

от минус

40 до 23

1310

1490

1550

1625

от минус

45 до 27

Диапазон измерений оп-

тической мощности, дБм

Пределы допускаемой от-

носительной погрешности

измерений оптической

мощности на длинах волн

калибровки, % (дБ)

Пределы допускаемой от-

носительной погрешности

измерений относительных

уровней оптической мощ-

ности, % (дБ)

230

±

23

50

±

0,4

15

0,7

Таблица 25

Электропитание осуществляется:

- для модификации ОРХ-350

- от встроенной Li-Ion батареи

- от сети переменного тока через блок питания (сетевой адаптер)

напряжением, В

частотой, Гц

выходным напряжением блока питания, В

током, А, не менее

- для модификации ОРХ-350(М)

Лист № 28

Всего листов 30

100 - 240

50 – 60

15

5,33

165 × 95 × 161

290 × 140 × 66

- от встроенной LiIon батареи

- от сети переменного тока через блок питания (сетевой адаптер

напряжением, В

частотой, Гц

выходным напряжением блока питания, В

током, А, не менее

Габаритные размеры (высота × ширина × глубина), мм, не более

- для модификации ОРХ-350

- для модификации ОРХ-350(М)

Масса, кг, не более

(с аккумуляторной батареей и резиновым протектором)

- для модификации ОРХ-350

- для модификации ОРХ-350(М)

0,9

3,0

от минус 10 до плюс 50

Таблица 26

Условия эксплуатации:

Температура окружающей среды,

°

С

Относительная влажность воздуха, % (при температуре плюс 25

°

С,

без конденсации)

Атмосферное давление, кПа

до 90

от 70 до 106,7

Знак утверждения типа

средств измерений наносится на титульный лист Руководства по эксплуатации ИИТ.411711.035

РЭ печатным способом и в виде наклейки на заднюю панель корпуса прибора методом наклеи-

вания.

Количество, шт.

1

Комплектность средства измерений

Таблица 27

Наименование

Прибор оптический измерительный многофункциональный

ОРХ-350/ОРХ-350(М)*

Блок питания

Кабель интерфейсный USB-А – mini-USB-В

Аккумуляторная батарея (установлена в прибор)

Сменные адаптеры к измерителю оптической мощности типа:

FC, SC, LC, ST, универсальный**

Комплект сменных адаптеров к оптическому рефлектометру или

источнику оптического излучения типа FC, SC, LC, ST***

Компакт-диск или USB флэш-память с программным обеспечением

Руководство по эксплуатации ИИТ.411711.035

Упаковочная сумка

* модификация указывается при заказе;

** адаптеры типа LC и универсальный указываются при заказе

*** указывается при заказе

Поверка

осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единст-

ва измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государ-

ственная система обеспечения единства измерений. Измерители оптической мощности, источ-

ники оптического излучения, измерители обратных потерь и тестеры оптические малогабарит-

ные в волоконно-оптических системах передачи информации. Методика поверки».

Основные средства поверки:

Лист № 29

Всего листов 30

1 Рабочий эталон единиц длины и ослабления в световоде, ГР СИ № 58591-14.

Основные метрологические характеристики:

Рабочие длины волн оптического излучения: 1310

±

20 нм, 1490

±

20 нм; 1550

±

20 нм;

1625

±

20 нм.

Диапазон воспроизведения длины: 0,06 - 600 км. Пределы допускаемой основной абсо-

лютной погрешности при воспроизведении длины:

D

=

±

(0,15 + 5·10

-6

L), где L – воспроизводи-

мая длина, м.

Диапазон измерений вносимого ослабления: 0 - 20 дБ.

Пределы допускаемой основной абсолютной погрешности при измерении вносимого

ослабления:

- для длин волн 1310 нм, 1490 нм, 1550 нм, 1625 нм:

±

0,015·A, где А – измеряемое вно-

trial ослабление, дБ.

- для длин волн 850 нм, 1300 нм:

±

0,02·A, где А – измеряемое вносимое ослабление,

дБ.

Длительность зондирующих импульсов:

– при проверке шкалы длин: 300, 1000, 3000, 10000, 30000 нс;

– при проверке шкалы ослаблений: 2000, 6000, 10000, 20000, 50000 нс.

2 Рабочий эталон единиц длины и ослабления в световоде, ГР СИ № 26439-04.

Основные метрологические характеристики:

Рабочие длины волн оптического излучения: 1310

±

20, 1550

±

20 нм. Диапазон вос-

произведения длины: 0,06 - 600 км. Пределы допускаемой основной абсолютной погрешности

при воспроизведении длины:

D

=

±

(0,15 + 5·10

-6

L), где L – воспроизводимая длина, м.

Диапазон измерений вносимого ослабления: 0 - 20 дБ.

Пределы допускаемой основной абсолютной погрешности при измерении вносимого

ослабления:

±

0,015·A, где А – измеряемое вносимое ослабление, дБ.

Длительность зондирующих импульсов:

– при проверке шкалы длин: 300, 1000, 3000, 10000, 30000 нс;

– при проверке шкалы ослаблений: 2000, 6000, 10000, 20000, 50000 нс.

3 Рабочий эталон средней мощности оптического излучения в волоконно-оптических

системах передачи РЭСМ-ВС, ГР СИ № 53225-13.

Основные метрологические характеристики:

- диапазон измеряемых значений средней мощности: (10

-10

- 10

-2

) Вт;

- диапазоны длин волн исследуемого излучения: (500 - 1700) нм;

- пределы допускаемой основной относительной погрешности измерений средней

мощности на длинах волн калибровки в диапазоне от 10

-10

до 2

×

10

-3

Вт - ± 2,5 %, в диапазоне от

2

×

10

-3

до 10

-2

Вт - ± 3,5 %, в рабочем спектральном диапазоне - ± 5 %, измерений относительных

уровней мощности в диапазоне от 10

-10

до 2

×

10

-3

Вт - ± 1,2 %.

3 Осциллограф цифровой запоминающий WaveJet 352 (ГР № 32488-06).

Основные метрологические характеристики:

Диапазон измерений: 0 - 500 МГц.

Погрешность измерений: ±1,5 %.

Сведения о методиках (методах) измерений

«Приборы оптические измерительные многофункциональные ОРХ-350/ОРХ-350(М).

Руководство по эксплуатации», глава 7.

Лист № 30

Всего листов 30

Нормативные документы, устанавливающие требования к приборам оптическим

измерительным многофункциональным ОРХ-350/ОРХ-350(М)

ГОСТ 8.585-2013 «Государственная система обеспечения единства измерений. Госу-

дарственная поверочная схема для средств измерений длины и времени распространения сигна-

ла в световоде, средней мощности, ослабления и длины волны для волоконно-оптических сис-

тем связи и передачи информации».

Изготовители

Закрытое акционерное общество «Институт информационных технологий» (ЗАО

«ИИТ»)

Адрес: 220030, Республика Беларусь, г. Минск, ул. Октябрьская, д. 19/5-306

Телефон/факс: + 375 17 327-12-33, + 375 17 327-13-48

E-mail:

support@beliit.com

,

www. beliit.com

SynMaster Enterprise Co., Ltd, Тайвань.

Адрес: 11F.,No.1318, Zhongzheng Rd., Taoyuan City, Taoyuan Country 330

Taiwan R.O.C.

Заявитель

Общество с ограниченной ответственностью «ТрейдТулс» (ООО «ТрейдТулс»)

Адрес: 127254, г. Москва, Огородный проезд, д. 20, стр.27.

Тел. (499)760-51-08

www.pr-group.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-

исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46.

Телефон/факс: (499) 792-07-03

E-mail:

vniiofi@vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств изме-

рений в целях утверждения типа № 30003-14 от 23.06.2014 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.«___» ___________ 2015 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
56372-14	Преобразователи измерительные	MCR-FL	Фирма "Phoenix Contact GmbH & Co. KG", Германия	3 года	Перейти
44792-10	Системы оптические измерительные	FTB-500	Фирма "EXFO Electro-Optical Engineering Inc.", Канада	1 год	Перейти
16447-08	Преобразователи измерительные температуры и влажности	ИПТВ	ООО НПП "Элемер", пос.Менделеево	2 года	Перейти
19115-99	Генераторы оптические	ОГ-2-1	Институт информационных технологий (ИИТ), Беларусь, г.Минск	1 год	Перейти
14061-99	Преобразователи давления измерительные	3051	Фирма "Fisher-Rosemount", США	2 года	Перейти

Заказать поверкуПриборы оптические измерительные многофункциональные ОРХ-350/ОРХ-350(М)ГРСИ 61528-15

Заказать поверку
Приборы оптические измерительные многофункциональные ОРХ-350/ОРХ-350(М)
ГРСИ 61528-15
