Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-40.0 Д 053, ГРСИ 60920-15

Смотреть ГРСИ
60919-15

Номер госреестра:

60920-15

Наименование СИ:

Комплекс автоматизированный измерительно-вычислительный

Обозначение типа:

ТМСА 1.0-40.0 Д 053

Производитель:

ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург

Межповерочный интервал:

2 года

Сведения о типе СИ:

Заводской номер

Заводской номер:

зав.№ 053

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 59051

об утверждении типа средств измерений

Лист № 1

Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексавтоматизированныйизмерительно-вычислительный

ТМСА 1.0-40.0 Д 053

Назначение средства измерений

Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-40.0 Д 053

(далее – комплекс) предназначен для измерений радиотехнических характеристик антенн.

Описание средства измерений

Принцип действия комплекса основан на измерении временного отклика на выходе

антенны, размещенной в соответствии с условием «дальней зоны», при воздействии на нее

импульсного сигнала пикосекундной длительности и последующем анализе его комплексного

частотного спектра. Комплекс обеспечивает возможность фильтрации сигналов, переотражен-

ных от элементов антенного полигона, посредством выбора параметров временной развертки

сверхширокополосного (СШП) приемного устройства при выполнении условий, необходимых

для разделения по задержке прихода прямого и переотраженных сигналов (обеспечении усло-

вий временной селекции).

Конструктивно комплекс состоит из СШП приемного устройства, СШП передающего

устройства, опорно-поворотного устройства (ОПУ) с контроллером, комплекты эталонных и

вспомогательных антенн, устройства позиционирования вспомогательной антенны, малошу-

мящих усилителей (МШУ), комплекта кабелей связи и синхронизации, компенсационного ка-

нала, приборной стойки с источником бесперебойного питания, комплекта устройств управле-

ния и обработки (рабочее место оператора).

СШП приемное устройство TMR 8140 является приемником СШП импульсных сигна-

лов и предназначено для измерений их амплитуд и временных задержек. Устройство имеет два

цифровых входа, к которым подключаются выносные смесители (измерительный и компенса-

ционного канала).

СШП передающее устройство TMG 020020VN01 предназначено для формирования

СШП импульсов, подаваемых на вход излучающей антенны. Устройство имеет два независи-

мых выхода, обеспечивающих работу в верхней и нижней частях диапазона рабочих частот

комплекса.

Прецизионное четырехкоординатное ОПУ ТМП 04В 010 в комплекте с контроллером

осей ТМС 3131, вращающимися сочленениями RJ-20, кабелями управления и питания предна-

значено для позиционирования испытываемых антенн в автоматизированном режиме.

Комплект вспомогательных антенн в составе антенны измерительной рупорной П6-

23М (в диапазоне частот от 1 до 18 ГГц) и антенны ТМА 18-40 И (в диапазоне частот от 18 до

40 ГГц) предназначен для облучения испытываемой антенны электромагнитным полем. Ком-

плект эталонных антенн в составе антенн ТМА 1-6 Э (в диапазоне частот от 1 до 6 ГГц) и ТМА

6-40 Э (в диапазоне частот от 6 до 40 ГГц) используется в качестве меры при измерениях ко-

эффициентов усиления.

Устройство позиционирования вспомогательной антенны предназначено для установ-

ки вспомогательной антенны.

МШУ ТМУ 0220-25 (диапазон частот от 4 до 20 ГГц) и ТМУ 0245-35 (диапазон частот

от 20 до 37,5 ГГц) предназначены для усиления принимаемых сигналов в соответствующих

диапазонах частот.

Компенсационный канал состоит из антенны, установленной на треноге, выносного

смесителя и предназначен для компенсации долговременной временной нестабильности СШП

приемного устройства.

Лист № 2

Всего листов 11

Приборная стойка с источником бесперебойного питания обеспечивает установку

СШП приемного устройства, контроллера осей, а также стабильное питание элементов ком-

плекса.

Комплект кабелей связи и синхронизации обеспечивает цифровые и аналоговые связи

между элементами комплекса.

Комплект устройств управления и обработки представляет собой ПК со специализи-

рованным программным обеспечением (ПО), посредством которого осуществляется автомати-

зированное управление элементами комплекса, сбор, обработка, хранение и вывод результатов

измерений.

Внешний вид комплекса приведен на рисунках 1 – 7.

Место размещения знака утверждения типа и схема пломбировки от несанкциониро-

ванного доступа приведены на рисунке 3.

Лист № 3

Всего листов 11

1 – измеряемая антенна;

2 – антенна компенсационного канала на треноге;

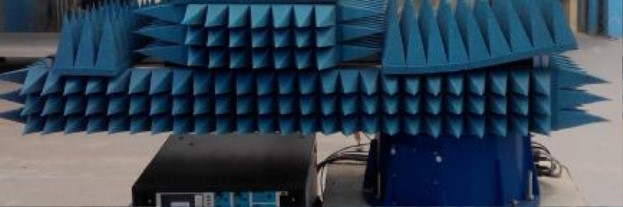

3 – опорно-поворотное устройство;

4 – приборная стойка;

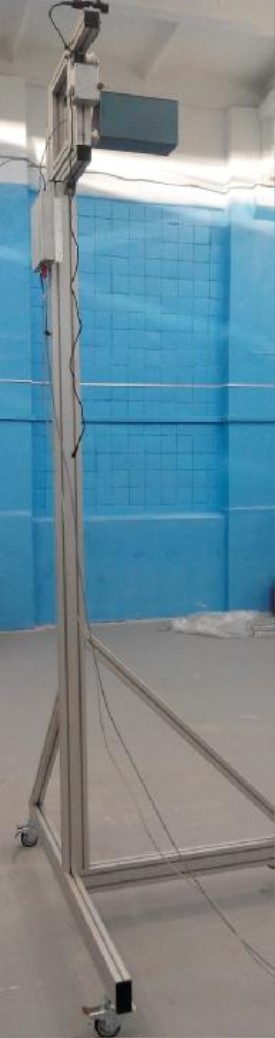

5 – вспомогательная антенна;

6 – СШП передающее устройство;

7 – устройство позиционирования вспомогательной антенны

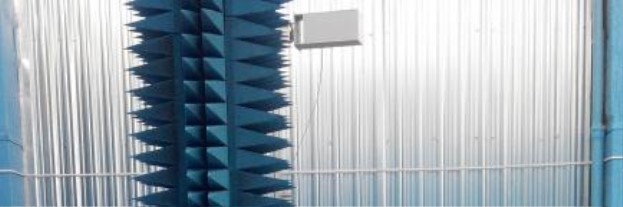

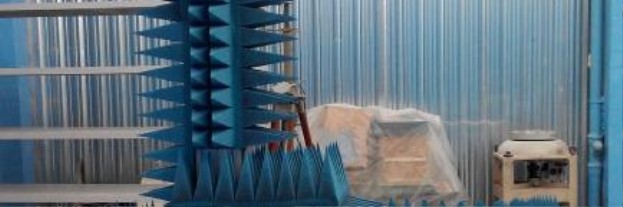

Рисунок 1 − Внешний вид комплекса: приемная сторона (слева) и передающая сторона (справа)

Лист № 4

Всего листов 11

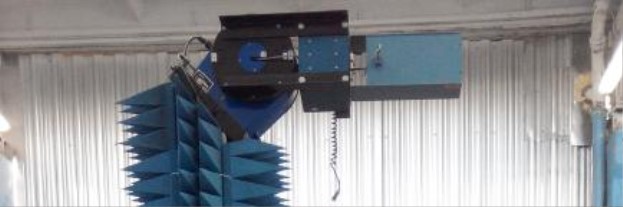

1 – устройство изменения угла элевации измеряемой антенны;

2 – устройство изменения крена измеряемой антенны;

3 – опора (башня);

4 – слайдер для совмещения фазового центра (или апертуры) антенны с осью вращения;

3 – азимутальное поворотное устройство

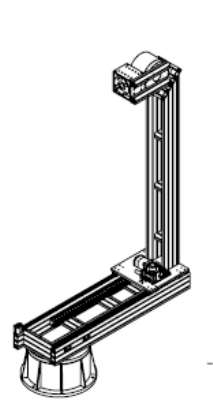

Рисунок 2 − Схематичный вид ОПУ

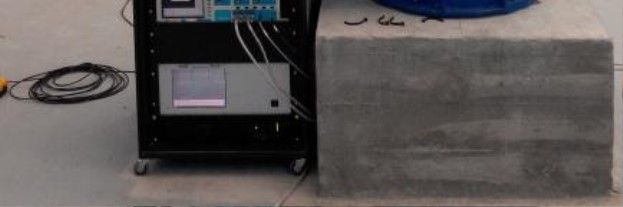

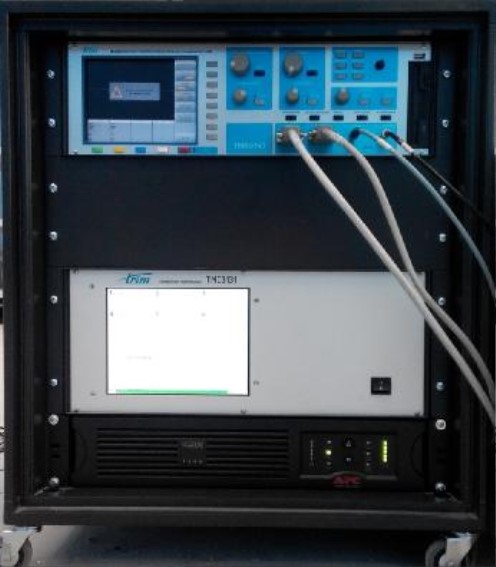

Рисунок 3 − Внешний вид приборной стойки

1 – СШП приемное устройство TMR 8140;

2 – контроллер осей ТМС 3131;

3 – источник бесперебойного питания

Место нанесения

знака утверждения

типа

Места для пломбиров-

ки от несанкциониро-

ванного доступа

Лист № 5

Всего листов 11

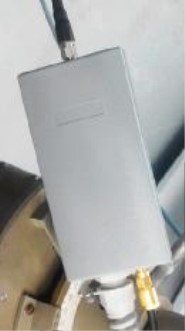

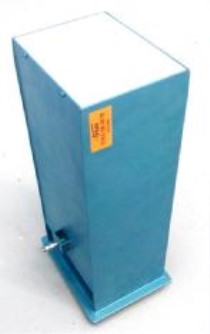

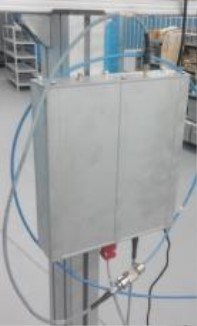

Рисунок 4 − Внешний вид СШП передающего устройства (слева) и выносного смесителя СШП

приемного устройства (справа)

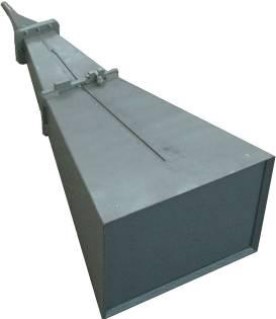

Рисунок 5 − Антенна измерительная П6-23М (слева) и антенна ТМА 18-40 И (справа)

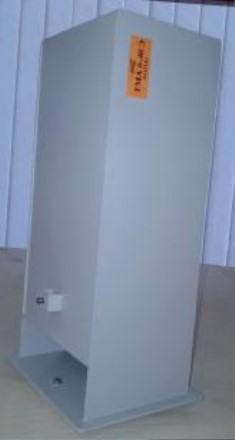

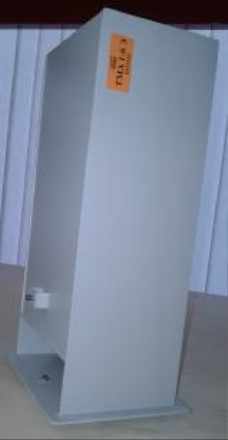

Рисунок 6 − Антенна ТМА 1-6 Э (слева) и антенна ТМА 6-40 Э (справа)

Лист № 6

Всего листов 11

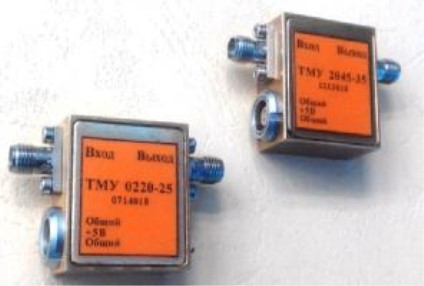

Рисунок 7 − Внешний вид МШУ

Программное обеспечение

ПО комплекса осуществляет:

− управление элементами комплекса и процессом измерений;

− обработку результатов измерений и получение значений радиотехнических характе-

ристик испытываемой антенны;

− представление радиотехнических характеристик испытываемой антенны в виде таб-

лиц, графиков и диаграмм;

− хранение результатов измерений и радиотехнических характеристик испытываемой

антенны.

ПО комплекса работает под управлением операционной системы Windows 7.

Идентификационные данные (признаки) метрологически значимой части ПО приведены

в таблице 1.

Таблица 1

Значение

NFCalc.exeAmrView.exe

3.17.13.16.60612

Идентификационные данные

(признаки)

Идентификационное наиме-

нование ПО

Номер версии (идентифика-

ционный номер) ПО

Цифровой идентификатор ПО

(контрольная сумма испол-

няемого кода)

226850203FD92EEA8EC951FAF113F3C83206EB863D696

2959778DB8 24F5D3FC0

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню

«средний» по Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики комплекса приведены в таблицах

2 и 3.

Лист № 7

Всего листов 11

Таблица 2

Наименование характеристики

(- 0,1f

+ f + 92) дБ

85 дБ

(-f+ 101) дБ

(-4f + 191) дБ

где

- частота, ГГц

Напряжение электропитания от сети переменного тока

частотой (50 ± 1) Гц, В

220 ± 22

Рабочие условия эксплуатации:

− температура окружающего воздуха, ºС

− относительная влажность воздуха при температуре 20 ºС, %,

не более

− атмосферное давление, кПа

от 15 до 25

от 84 до 106,7

Значение

характеристики

от 1 до 37,5

± 0,1

Диапазон рабочих частот, ГГц

Пределы допускаемой относительной погрешности измерений час-

тоты, %

Динамический диапазон стробоскопического преобразователя при

количестве N усреднений сигнала, дБ, не менее:

− N = 16 −

N = 64 −

N = 256

Энергетический потенциал

, дБ, не менее:

− низкочастотный канал в диапазоне частот от 1 до 26 ГГц

− высокочастотный канал

в диапазоне частот от 6 до 16 ГГц

в диапазоне частот от 16 до 30 ГГц

в диапазоне частот от 30 до 37,5 ГГц

от 0 до 360º

от минус 45 до плюс 90º

от 0 до 360º

± 0,1º

от 0 до 0,5

1500

250

Коэффициент усиления МШУ, дБ, не менее:

− ТМУ 0220-25

− ТМУ 0245-35

Диапазон изменения угла поворота ОПУ в азимутальной плоскости

Диапазон изменения угла поворота ОПУ по элевации

Диапазон изменения угла поворота ОПУ по крену

Пределы допускаемой абсолютной погрешности отсчета углового

положения ОПУ в азимутальной плоскости

Диапазон перемещения слайдера, м, не менее

Потребляемая мощность, В·А, не более

Масса, кг, не более:

− приборная стойка

− прецизионное четырехкоординатное ОПУ

Габаритные размеры (trial × ширина × высота), м, не более:

− приборная стойка

− прецизионное четырехкоординатное ОПУ (без фундамента)

0,6 × 0,55 × 0,55

1,7 × 0,7 × 3,0

Примечание -

при 128 усреднениях сигнала

Лист № 8

Всего листов 11

Наименование характеристики

Таблица 3

в диапа

оне част

т, ГГц

18до 30о 37,

Значение характеристики

от 1 доот 18

от 30

Пределы допускаемой погрешности измерений отношений уров-

ней спектральных составляющих сигналов

на уровне сигнала, дБ:

− минус 3 дБ± 0,1± 0,3± 0,5

− минус 5 дБ ± 0,15 ± 0,35± 0,6

− минус 10 дБ± 0,2± 0,4± 0,7

− минус 15 дБ ± 0,25± 0,5± 0,8

− минус 20 дБ± 0,3± 0,6± 0,9

− минус 25 дБ± 0,4± 0,7± 1,0

− минус 30 дБ± 0,5± 0,8± 1,2

− минус 35 дБ ± 0,65± 0,9± 1,5

− минус 40 дБ± 0,8± 1,0± 2,0

− минус 45 дБ± 1,0± 1,2± 2,5

Пределы допускаемой погрешности измерений коэффициента

усиления (КУ) методом замещения

2, 3

при погрешности КУ эта-

лонной антенны, дБ:

− ± 0,5 дБ± 1,0± 1,1± 1,3

− ± 0,8 дБ± 1,2± 1,3± 1,5

− ± 1,0 дБ± 1,5± 1,6± 1,8

Пределы допускаемой погрешности измерений уровней ампли-

тудных диаграмм направленности

, дБ:

− для отношения сигнал/шум в частотной области 30 дБ

минус 3 дБ± 0,6± 0,7± 0,8

минус 5 дБ± 0,9± 1,0± 1,1

минус 10 дБ± 1,5± 1,5± 1,6

минус 15 дБ± 2,3± 2,3± 2,3

минус 20 дБ± 3,5± 3,5± 3,5

− для отношения сигнал/шум в частотной области 40 дБ

минус 3 дБ± 0,25± 0,45± 0,7

минус 5 дБ ± 0,4 ± 0,6± 0,8

минус 10 дБ ± 0,6 ± 0,7± 1,0

минус 15 дБ ± 0,9 ± 1,0± 1,2

минус 20 дБ ± 1,4 ± 1,5± 1,6

минус 25 дБ ± 2,2 ± 2,2± 2,3

минус 30 дБ ± 3,5 ± 3,5± 3,5

− для отношения сигнал/шум в частотной области 50 дБ

минус 3 дБ± 0,15± 0,4± 0,6

минус 5 дБ± 0,25± 0,5± 0,8

минус 10 дБ ± 0,4± 0,6± 0,9

минус 15 дБ ± 0,5± 0,8± 1,0

минус 20 дБ ± 0,7± 1,0± 1,2

минус 25 дБ ± 1,0± 1,2± 1,5

минус 30 дБ ± 1,5± 1,7± 2,0

минус 35 дБ ± 2,3± 2,5± 2,8

минус 40 дБ ± 3,5± 3,6± 4,0

− для отношения сигнал/шум в частотной области 60 дБ

минус 3 дБ± 0,15± 0,4± 0,6

минус 5 дБ± 0,25± 0,5± 0,7

минус 10 дБ ± 0,3± 0,6± 0,8

Лист № 9

Всего листов 11

Продолжение таблицы 3

Значение характеристики в

диапа

оне част

т, ГГц

до

о 37,

Наименование

характеристики

от 1 до

от

от 30

минус 15 дБ± 0,4± 0,7± 1,0

минус 20 дБ± 0,5± 0,8± 1,2

минус 25 дБ± 0,7± 1,0± 1,4

минус 30 дБ± 1,0± 1,3± 1,8

минус 35 дБ± 1,5± 1,7± 2,1

минус 40 дБ± 2,1± 2,2± 3,0

минус 45 дБ± 3,0± 3,2± 4,0

Пределы допускаемой погрешности измерений уровней поляри-

зационных диаграмм

3, 4

, дБ:

− для отношения сигнал/шум в частотной области 30 дБ

минус 3 дБ± 0,6± 0,7± 0,8

минус 5 дБ± 0,9± 1,0± 1,1

минус 10 дБ± 1,4± 1,4± 1,5

минус 15 дБ± 2,3± 2,3± 2,3

минус 20 дБ± 3,5± 3,5± 3,5

− для отношения сигнал/шум в частотной области 40 дБ

минус 3 дБ± 0,3± 0,5± 0,7

минус 5 дБ± 0,4± 0,6± 0,8

минус 10 дБ± 0,6± 0,8± 1,1

минус 15 дБ± 0,9± 1,1± 1,3

минус 20 дБ± 1,5± 1,6± 1,8

минус 25 дБ± 2,3± 2,4± 2,5

минус 30 дБ± 3,5± 3,6± 3,6

− для отношения сигнал/шум в частотной области 50 дБ

минус 3 дБ± 0,2± 0,4± 0,6

минус 5 дБ± 0,3± 0,5± 0,8

минус 10 дБ± 0,4± 0,6± 1,0

минус 15 дБ± 0,6± 0,8± 1,2

минус 20 дБ± 0,8± 1,1± 1,5

минус 25 дБ± 1,3± 1,5± 1,8

минус 30 дБ± 2,0± 2,2± 2,5

− для отношения сигнал/шум в частотной области 60 дБ

минус 3 дБ± 0,2± 0,4± 0,6

минус 5 дБ ± 0,25± 0,5± 0,7

минус 10 дБ ± 0,35± 0,6± 0,9

минус 15 дБ± 0,5± 0,8± 1,1

минус 20 дБ± 0,7± 1,0± 1,3

минус 25 дБ± 1,2± 1,3± 1,6

минус 30 дБ± 1,7± 1,8± 2,2

Примечания:

при 128 усреднениях сигнала;

при КСВН антенн не более 1,5; уровне ортогональной составляющей поляри-

зации поля излучения не более минус 20 дБ; отношении сигнал/шум в частотной области для

выбранной спектральной составляющей более 30 дБ; выполнении условия «дальней зоны»;

при выполнении условия временной селекции прямого сигнала на фоне пере-

отраженных;

при идеально линейной поляризации вспомогательной антенны

Лист № 10

Всего листов 11

Знак утверждения типа

наносится на лицевую панель приборной стойки в виде наклейки и типографским способом на

титульный лист руководства по эксплуатации.

Комплектность средства измерений

Комплект поставки комплекса приведен в таблице 4.

Таблица 4

Наименование

Обозначение

ТМСА 1.0-40.0 Д 053

ТМС 3131

RJ-20

1.8 Компенсационный канал

1.9 Комплект кабелей СВЧ, управления и питания

1.10 Источник бесперебойного питания

1.11 Персональный компьютер

1.12 Приборная стойка

1.13 ПО управления, обработки результатов измере-

ний, их визуализации и каталогизации

2 Руководство по эксплуатации

ТМСА 053.040. 00Д РЭ

3 Паспорт

ТМСА 053.040. 00Д ПС

4 Методика поверки

ТМСА 053.040. 00Д МП

Количество

1Комплексавтоматизированныйизмерительно-

вычислительный ТМСА 1.0-40.0 Д 053 в составе:

1.1СШП приемное устройство

1.2 СШП передающее устройство

1.3 Прецизионное четырехкоординатное ОПУ

в комплекте с:

контроллером осей

вращающимися сочленениями,

кабелями управления и питания

TMR 8140

TMG 020020VN01

ТМП 04В 010

1 к-т

1.4 Вспомогательные антенны в комплекте с устрой-

ством позиционирования

1.5 Эталонные антенны

1 к-т

1.6 Малошумящие усилители

П6-23М

ТМА 18-40 И

ТМА 1-6 Э

ТМА 6-40 Э

ТМА 0220-25

ТМУ 0245-35

1.7 Устройство позиционирования вспомогательной

антенны

Поверка

осуществляется в соответствии с документом ТМСА 053.040. 00Д МП «Инструкция. Комплекс

автоматизированный измерительно-вычислительный ТМСА 1.0-40.0 Д 053. Методика повер-

ки», утвержденным первым заместителем генерального директора - заместителем по научной

работе ФГУП «ВНИИФТРИ» в декабре 2015 года.

Лист № 11

Всего листов 11

Основные средства поверки:

− генератор сигналов Agilent N5183A, регистрационный № 40965-09, диапазон частот

от 0,1 МГц до 40 ГГц, диапазон установки выходной мощности от минус 20 до 7 дБм, пределы

допускаемой относительной погрешности установки частоты ± 2,1×10

-6

;

− аттенюатор ступенчатый программируемый 84908М, регистрационный № 60239-15,

диапазон частот от 0 до 50 ГГц, диапазон ослабления от 0 до 65 дБ с шагом 5 дБ;

− анализатор цепей векторный N5224A, регистрационный № 53568-13, диапазон рабо-

чих частот от 0,01 до 43,5 ГГц, пределы допускаемой относительной погрешности установки

частоты

1·10

-6

, уровень гармонических составляющих в выходном сигнале не более минус

15 дБ, диапазон мощности выходного сигнала от минус 30 до 16 дБм, пределы допускаемой

относительной погрешности измерений модуля коэффициента передачи в диапазоне от минус

49,99 до 10 дБ - ± 0,9 дБ, пределы допускаемой относительной погрешности измерений модуля

коэффициента отражения в диапазоне от минус 24,99 до 0 дБ - ± 1,63 дБ.

Сведения о методиках (методах) измерений

Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-40.0 Д 053.

Руководство по эксплуатации. ТМСА 053.040. 00Д РЭ.

Нормативные и технические документы, устанавливающие требования к комплексу ав-

томатизированному измерительно-вычислительному ТМСА 1.0-40.0 Д 053

Техническая документация изготовителя.

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие

«ТРИМ СШП Измерительные системы» (ООО «НПП «ТРИМ СШП Измерительные систе-

мы»)

Юридический (почтовый) адрес: 195197, г. Санкт-Петербург, Кондратьевский про-

спект, д.40, корп.14, литера А, офис 10Н

ИНН 7804304322

Тел. (812) 327-44-56, факс: (812) 540-03-15

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-

исследовательский институт физико-технических и радиотехнических измерений» (ФГУП

«ВНИИФТРИ»).

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок

Менделеево, промзона ВНИИФТРИ, корпус 11.

Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.

Телефон/факс: (495) 744-81-12. E-mail:

office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств из-

мерений в целях утверждения типа № 30002-13 от 07.10.2013 г.

Заместитель Руководителя

Федерального агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.«____»_____________2015 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
40119-08	Система измерительно-информационная	PROROC	ООО "Лукойл-Пермнефтеоргсинтез", г.Пермь	2 года	Перейти
75102-19	Автоматизированный измерительно-вычислительный комплекс для измерений радиотехнических характеристик антенн и полезной нагрузки автономно и в составе космических аппаратов	ТМСА 049.050.00Д	ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург	2 года	Перейти
70938-18	Комплекс автоматизированный измерительно-вычислительный	ТМСА 5.0-10.0 Б 061	ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург	2 года	Перейти
49951-12	Комплексы измерительно-вычислительные	СПТ-ИК-ЭА-В	Уфимский филиал ООО "КВАРЦ Групп", г.Уфа	4 года	Перейти
32790-06	Комплексы измерительно-вычислительные	СПТ-ИК-В	ООО "Энергоинновация", г.Уфа	4 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуКомплекс автоматизированный измерительно-вычислительный ТМСА 1.0-40.0 Д 053ГРСИ 60920-15

Заказать поверку
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-40.0 Д 053
ГРСИ 60920-15
