Номер госреестра:
60691-15
Наименование СИ:
Весы бункерные
Обозначение типа:
ABS
Производитель:
Фирма "PRECIA SA", Франция; Фирма "PRECIA-MOLEN", Нидерланды
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.03.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58790
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 2189 от 20.09.2019 г.)
Весы бункерные ABS
Назначение средства измерений
Весы бункерные ABS (далее – весы), предназначены для автоматического измерения
массы сыпучих или жидких грузов путем деления их на отдельные порции и определения
общей массы как суммы масс отдельных порций (доз) при учетных и технологических
операциях.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругих элементов
датчиков, возникающей под действием силы тяжести взвешиваемого груза, в электрический
сигнал, изменяющийся пропорционально массе груза. Электрические сигналы с датчиков
суммируются и поступают на индикатор, где суммарный сигнал преобразуется в цифровой код
и значение массы груза индицируется на цифровом табло индикатора.
Конструктивно весы состоят из грузоприемного устройства (далее – ГУ) в виде бункера с
устройствами загрузки и выгрузки материала, опирающегося через датчики весоизмерительные
тензорезисторные (далее – датчики) на силовую раму (каркас) и весоизмерительного прибора
(индикатора).
Внешний вид весов ABS представлен на рисунках 1 и 2.

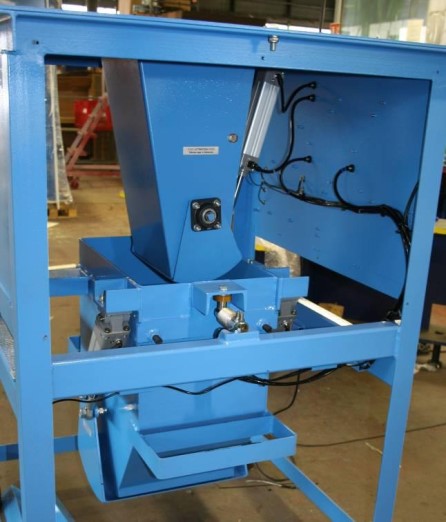

Рисунок 1 – Внешний вид весов ABS-X
Лист № 2
Всего листов 8

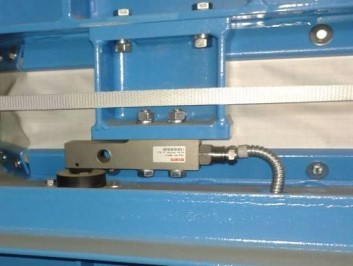

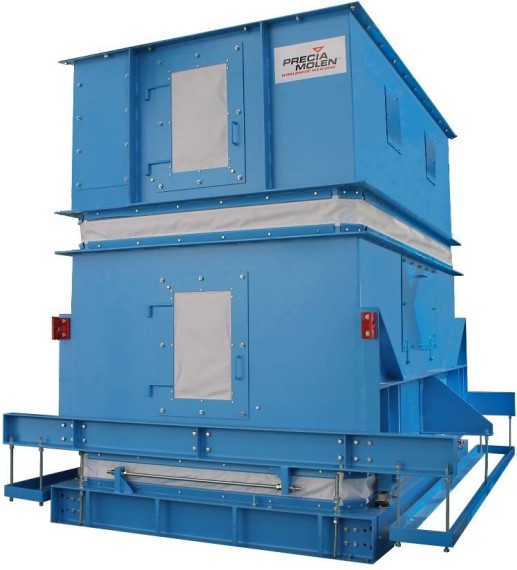

Рисунок 2 – Внешний вид весов ABS-XL (с местом установки датчика).
В качестве индикатора в весах используются приборы весоизмерительные I400 фирмы
«PRECIA-MOLEN», Нидерланды (Госреестр № 58867-14).
I 410 D-ATI 410 D-NSI 410 D-Q
Рисунок 3 – Общий вид приборов весоизмерительных
Лист № 3
Всего листов 8
В весах применяются датчики, указанные в таблице 1.
Модификация весов
50
100
200
200
500
500
10000
10000
10000
10000
Таблица 1
Тензометрический датчик
МаркаМодель
Max (кг)
Регистрационный
номер
ABS-X003
ABS-X004
ABS-X007
ABS-X015
ABS-X020
ABS-X027
ABS-XL02 (SCS)
ABS-XL03 (SCS)
ABS-XL04 (SCS)
ABS-XL06 (SCS)
ABS-XL08 (SCS)
ABS-XL10 (SCS)
ABS-XL12 (SCS)
ABS-XL14 (SCS)
ABS-XL16 (SCS)
500
550
1000
1100
1000
1100
2000
2200
2000
2200
5000
4400
5000
4400
5000
4400
5000
4400
ABS-XL18 (SCS)
ABS-XL20 (SCS)
ABS-XL22 (SCS)
ABS-XL27 (SCS)
ABS-XL33
ABS-XL40
SCAIME (PRECIA)
HBM
SCAIME (PRECIA)
HBM
SCAIME (PRECIA)
HBM
SCAIME (PRECIA)
HBM
SCAIME (PRECIA)
HBM
SCAIME (PRECIA)
HBM
FLINTEC
HBM
FLINTEC
HBM
FLINTEC
HBM
FLINTEC
HBM
FLINTEC
HBM
FLINTEC
HBM
FLINTEC
HBM
FLINTEC
HBM
FLINTEC
HBM
FLINTEC
HBM
FLINTEC
HBM
FLINTEC
HBM
FLINTEC
HBM
ZEMIC
HBM
ZEMIC
HBM
F60X (BBL)
Z6
F60X (BBL)
Z6
F60X (BBL)
Z6
F60X (BBL)
Z6
F60X (BBL)
Z6
F60X (BBL)
Z6
SB4
HLCB2
SB4
HLCB2
SB4
HLCB2
SB4
HLCB2
SB4
HLCB2
SB4
HLCB2
SB4
HLCB2
SB4
HLCB2
SB4
HLCB2
SB4
Z7
SB4
Z7
SB4
Z7
SB4
Z7
BM14A
RTN
BM14A
RTN
25000
15000
25000
15000
49506-12
15400-13
49506-12
15400-13
49506-12
15400-13
49506-12
15400-13
49506-12
15400-13
49506-12
15400-13
46027-10
21177-13
46027-10
21177-13
46027-10
21177-13
46027-10
21177-13
46027-10
21177-13
46027-10
21177-13
46027-10
21177-13
46027-10
21177-13
46027-10
21177-13
46027-10
-
46027-10
-
46027-10
-
46027-10
-
55371-13
21175-13
55371-13
21175-13
Лист № 4
Всего листов 8
Весыимеютдварежимаработы:неавтоматическийиавтоматический.При
неавтоматическом режиме управление весами осуществляется при помощи клавиатуры,
расположенной на передней панели индикатора. В автоматическом режиме взвешивание
материала осуществляется дискретными ненормируемыми порциями. После взвешивания
каждой порции общая масса всех взвешенных порций вычисляется нарастающим итогом. При
этом цикл работы весов включает в себя следующие стадии:
-
заполнение ГУ материалом с прекращением его подачи по достижении массы
порции, близкого к заданному значению;
-
взвешивание полученной порции:
-
выгрузка материала;
-
взвешивание незаполненного (после выгрузки материала) ГУ,
-
вычисление массы выгруженной порции материала, как разности значений массы
загруженного и незаполненного ГУ;
-
вычисление и регистрация нарастающим итогом общей массы всех порций.
Весы снабжены следующими устройствами и функциями:
- устройство автоматической (в автоматическом режиме) и полуавтоматической (в
неавтоматическом режиме) установки на нуль;
-
автоматическая остановка работы весов по достижению общей суммы выгруженных
масс, близкой заданному значению (в автоматическом режиме);
- сигнализация о превышении нагрузки.
На маркировочной табличке, закрепляемой на ГУ весов, наносят:
-наименование предприятия-изготовителя;
-обозначение весов;
-заводской номер;
- значение максимальной нагрузки;
- значение минимальной нагрузки ;
-минимальное значение минимальной суммируемой нагрузки в виде ∑
min
=.;
-действительная цена деления;
-диапазон температур;
-знак утверждения типа.
Весы выпускаются в различных модификациях, отличающихся метрологическими
характеристиками, способом подачи материала в ГУ, габаритными размерами ГУ и имеющих
обозначение ABS-Х(L)ZZZ, где:
ABS – обозначение типа весов;
Х – весы с малой пропускной способностью до 267 м
3
/ч;
XL – весы с большей пропускной способностью до 2000 м
3
/ч
ZZZ – обозначение максимальной пропускной способности, например Х020 для 200 м
3
/ч
или XL14 для 1400 м
3
/ч.
Лист № 5
Всего листов 8
Рисунок 6 — Схема пломбировки весов (индикатора)
Программное обеспечение
Программное обеспечение (ПО) весов реализовано в преобразователе и является
встроенным. Идентификационным признаком ПО служит номер версии, который отображается
на дисплее индикатора при включении весов. Уровень защиты ПО от непреднамеренных и
преднамеренныхвоздействий в соответствии с Р 50.2.077-2014 – «высокий». Для
предотвращениявоздействийизащитызаконодательноконтролируемыхпараметров
используется электронное клеймо – случайное генерируемое число, которое автоматически
обновляетсяпослекаждого сохранения изменений, внесенныхвзаконодательно
контролируемые параметры.
Идентификационные данные программного обеспечения приведены в таблице 2.
Значение
V3.x.y
—*
Таблица 2
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные (если имеются)
* Конструкция весов не предусматривает вычисление цифрового идентификатора ПО.
Примечания.
«V3» означает номер версии метрологически значимой части ПО. «х» и «у»: числа от 0 до
255 и означает номер версии метрологически незначимой (сервисной) части ПО
Метрологические и технические характеристики
Максимальная нагрузка (Мах), минимальное значение минимальной суммируемой
нагрузки при измерении общей массы в зависимости от пределов допускаемой относительной
погрешности (∑
min
), а также действительная цена деления (d) основного и суммирующего
отсчетного устройства указаны в таблице 3.
разъемы датчика
разрушаемая наклейка
Лист № 6
Всего листов 8
Нагрузка (кг)
Таблица 3
Модификация
макси-мини-
мальнаямальная
Минимальноезначение
минимальной суммируемой
нагрузки (∑min), кг
0,20,512
Действительная цена
деления (d)
основного и
суммирующего
устройства, кг
ABS-X00360
ABS-X004 100
ABS-X007 200
ABS-X015 400
ABS-X020 600
ABS-X027 800
ABS-XL02 (SCS) 800
ABS-XL03 (SCS) 1200
ABS-XL04 (SCS) 1500
ABS-XL06 (SCS) 2500
ABS-XL08 (SCS) 3500
ABS-XL10 (SCS) 4000
ABS-XL12 (SCS) 5000
ABS-XL14 (SCS) 7500
ABS-XL16 (SCS) 10000
ABS-XL18 (SCS) 12000
ABS-XL20 (SCS) 15000
ABS-XL22 (SCS) 15000
ABS-XL27 (SCS) 20000
ABS-XL33 (SCS) 25000
ABS-XL40(SCS) 30000
12201212120,02
20502020200,05
40504040400,05
80 100808080 0,1
1201001201201200,1
1602001601601600,2
1605002002002000,5
240 1000400400400 1
300 1000400400400 1
500 2000800800800 2
700 2000800800800 2
800 2000800800800 2
1000 2000 1000 1000 1000 2
1500 5000 2000 2000 2000 5
2000 5000 2000 2000 2000 5
2400 10000 4000 4000 4000 10
3000 10000 4000 4000 4000 10
3000 10000 4000 4000 4000 10
4000 10000 4000 4000 4000 10
5000 20000 8000 8000 8000 20
6000 20000 8000 8000 8000 20
Пределыабсолютнойдопускаемойпогрешностивесовприизмерениимассыдозы
(неавтоматический режим), при первичной поверке/в эксплуатации (в единицах d):
-
в интервале до 500·d включ.……..........................................................................±0,5/±1,0
-
в интервале свыше 500·d до 2000·d включ. .........................................................±1,0/±2,0
-
в интервале свыше 2000·d .....................................................................................±1,5/±3,0
Пределы допускаемой относительной погрешности весов при измерении общей массы при
первичной поверке/в эксплуатации (автоматический режим), % от измеряемой массы
………………………………………………….±0,10(±0,2); ±0,25 (±0,5); ±0,50 (±1,0); ±1,0 (±2,0)
Условия эксплуатации:
-
диапазон температуры,
°
С................................................................от минус 30 до +40
-
относительная влажность воздуха при 25
°
С, не более, % ………………...............80
Параметры электрического питания для весов:
-
напряжение, В ............................................................................................ от 198 до 242
-
частота, Гц ..................................................................................................... от 49 до 51
-
потребляемая мощность, В·А, не более .................................................................. 100
Габаритные размеры и масса весов приведены в таблице 4.
Лист № 7
Всего листов 8
Таблица 4
Модификация
ABS-X003
ABS-X004
ABS-X007
ABS-X015
ABS-X020
ABS-X027
ABS-XL02 (SCS)
ABS-XL03 (SCS)
ABS-XL04 (SCS)
ABS-XL06 (SCS)
ABS-XL08 (SCS)
ABS-XL10 (SCS)
ABS-XL12 (SCS)
ABS-XL14 (SCS)
ABS-XL16 (SCS)
ABS-XL18 (SCS)
ABS-XL20 (SCS)
ABS-XL22 (SCS)
ABS-XL27 (SCS)
ABS-XL33 (SCS)
ABS-XL40 (SCS)
Габаритные размеры, мм, не более
ширинадлинавысота
105310851326
105310851326
105310851486
118212461902
148015022100
148015022568
151019602050
151021602340
176022302700
231026602480
231026603030
266026602570
266032002920
266032003565
266032004070
266032004780
266032005680
325040103900
325040104960
325040106020
325062405600
Масса весов, кг,
не более
400
400
400
500
1000
1150
1100
1250
1650
2650
2900
3750
3980
4480
4770
5490
6000
6900
7850
8800
11500
руководства по эксплуатации и
на маркировочную табличку,
Знак утверждения типа
наносится типографским способом на титульный лист
термосублимационнымилимеханическимспособом
расположенную на ГУ весов.
Комплектность средства измерений
Таблица 5 – Комплектность средства измерений
Наименование
Весы
Методика поверки (МП)
Руководство по эксплуатации
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 60691-15 "Весы бункерные ABS. Методика поверки",
утвержденному ФГУП "ВНИИМС" 29.12.2014 г.
Идентификационные данные, а также процедура идентификации программного
обеспечения приведены в Приложении 1 «Программное обеспечение» Руководства по
эксплуатации весов бункерных ABS-X и Приложении 1 «Программное обеспечение»
Руководства по эксплуатации весов бункерных ABS-XL.
Основные средства поверки:
-
гири класса точности М
1
или М
1-2
по ГОСТ OIML R 111-1-2009,
-
весы неавтоматического действия класса точности – средний (III) по ГОСТ
OIML R 76-1-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус весов с лицевой стороны и /или на свидетельство о
поверке.
Лист № 8
Всего листов 8
Сведения о методиках (методах) измерений
«Весы бункерные ABS-X. Руководство по эксплуатации» Приложение 2 «Использование
по назначению».
«ВесыбункерныеABS-XL.Руководствопоэксплуатации»Приложение2
«Использование по назначению».
Нормативные и технические документы, устанавливающие требования к весам
бункерным ABS
Техническая документация фирмы-изготовителя
Изготовители
Фирма «PRECIA SA», Франция
Адрес: BP 106 07001 Privas cedex – France
Телефон: +33 4 75 66 46 40
Web-сайт:
Фирма «PRECIA-MOLEN», Нидерланды
Адрес: Franse Akker 1 , 482 4 AL Breda
P.O.B. 3246, 4800 DE Breda
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон (факс): (495) 437-55-77, 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 37252-08 | Весы для взвешивания железнодорожных вагонов в движении | Д231 | ООО "Уралвес", г.Пермь | 1 год | Перейти |
| 49851-12 | Весы подвесные | WM | Фирма "Bizerba GmbH & Co. KG", Германия | 1 год | Перейти |
| 10051-85 | Весы автомобильные тензометрические | 5047ТС-60Д24А | Арендная организация ПО "Весоизмеритель", г.Армавир | 1 год | Перейти |
| 19-40 | Весы передвижные неравноплечие гирные системы "Фербенкс" грузоподъемностью 500 кг | Нет данных | Завод "Краснолит", г.Краснодар | 1 год (ГОСТ 8.002-71) | Перейти |
| 14823-95 | Весы электронно-тензометрические для статического взвешивания | BS | Фирма "Alex S&E" SRL, Молдова, г.Кишинев | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
