Номер госреестра:
58087-14
Наименование СИ:
Теплосчетчики
Обозначение типа:
ПРАМЕР-ТЕПЛО
Производитель:
АО "Промсервис", г.Димитровград
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
08.08.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56356/1
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики ПРАМЕР-ТЕПЛО
Назначение средства измерений
Теплосчетчики ПРАМЕР-ТЕПЛО (далее – теплосчетчики) предназначены для измерений
и регистрации параметров теплоносителя и количества тепловой энергии в открытых и закры-
тых системах теплоснабжения.
Описание средства измерений
Теплосчетчики состоят из следующих составных частей – средств измерений (СИ)
утвержденного типа:
- вычислителя количества теплоты (тепловычислителя);
- одного или нескольких водосчетчиков (далее – ВС) – преобразователей расхода или
счетчиков жидкости;
- одного или нескольких термопреобразователей сопротивления (далее – ТС) из платины
и (или) комплектов ТС;
- от нуля до нескольких преобразователей (датчиков) давления (далее – ПД).
Используемые в составе теплосчетчика типы СИ приведены в таблице 1.
Модификация
теля
Таблица 1
Тип тепло-
теплосчетчика
вычисли-Тип ВСТип ТСТип ПД
ТВ7
(23195-11)
СПТ943
ПРАМЕР-510
ТС-Б-Р
(43096-09);
КТСП-Н
ПД-Р
(40260-11)
ПРАМЕР-ТЕПЛО-01
(46601-11)
ВЭПС (14646-05);
(43287-09);МИДА-13П
ПРАМЕР-ТЕПЛО-02
В
КТ-7
(24870-09);
КТ
С
-Б(17636-06);
ЭМИР-ПРАМЕР-550
ПРАМЕР-ТЕПЛО-03
(28895-05)
(27104-08)
(38878-12)
Примечание – В скобках приведены регистрационные номера СИ в Федеральном ин-
формационном фонде по обеспечению единства измерений (номера Госреестра).
Модификации теплосчетчиков отличаются типами применяемых тепловычислителей. В
составе теплосчетчика каждой модификации могут применяться любые типы ВС, ТС и ПД,
приведенные в таблице 1.
Теплосчетчики обеспечивают измерения тепловой энергии по одному или двум тепло-
вым вводам (ТВ1 и ТВ2), представленными закрытой и (или) открытой водяными системами
теплопотребления. Каждый ТВ1 и ТВ2 может иметь трубопроводы: подающий, обратный и го-
рячего водоснабжения, подпитки или питьевой воды.
Максимальное количество применяемых ВС, ТС и ПД в теплосчетчиках в зависимости
от типа и модели тепловычислителя приведено в таблице 2.
Лист № 2
Всего листов 7
Модификация
теплосчетчика
ПРАМЕР-
ТЕПЛО-01
ТВ7
ПРАМЕР-
ТЕПЛО-02
ВКТ-7
СПТ943
Таблица 2
Тип те-
пловы-
числи-
теля
Максимальное количество
подключаемых датчиков
ТВ1ТВ2
ВС ТС ПД ВС ТС ПД
3 2 − 1 − −
3 2 − 3 2 −
3 3 − 3 3 −
3 3 3 3 3 2
32−1−−
ПРАМЕР-
ТЕПЛО-03
Модель
тепло-
вычисли-
теля
ТВ7-01
ТВ7-02
ТВ7-03
ТВ7-04
ВКТ-7-01,
ВКТ-7-02
ВКТ-7-03
ВКТ-7-04
ВКТ-7-04Р
СПТ943.1
СПТ943.2
33−32−
332322
333222
332332
33−33−
Типы, в соответствии с таблицей 1, и количество ВС, ТС и ПД, в соответствии с табли-
цей 2, определяются при заказе теплосчетчика.
Выходные электрические сигналы от датчиков параметров теплоносителя (ВС, ТС, ПД),
установленных в трубопроводах, поступают в тепловычислитель. Тепловычислитель обеспечи-
вает преобразование и представление текущих, часовых, суточных, месячных и нарастающим
итогом показаний на встроенном табло и посредством интерфейса USB, RS232, RS485, Ethernet
или GSM/GPRS количества теплоты (тепловой энергии), массы, объема и объемного расхода,
температуры и разности температур, давления, времени работы (времени счета и отсутствия
счета количества теплоты), текущего времени и даты. Масса теплоносителя и количество теп-
лоты вычисляются тепловычислителем. Хранение архивной, итоговой информации и парамет-
ров настройки осуществляется в тепловычислителе. Архив тепловычислителей рассчитан на
1152 часов, 128 суток и 32 месяцев. Тепловычислители обеспечивают возможность ввода базы
данных (параметров настройки и их значений), определяющих алгоритм их работы, а также
просмотр базы данных в эксплуатационном режиме без возможности ее изменения.

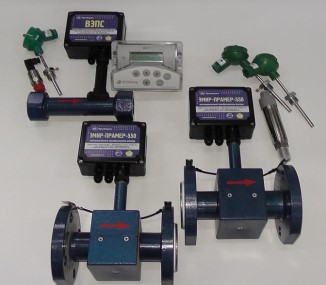

Внешний вид теплосчетчиков модификаций 01, 02 и 03 представлен на рисунках 1, 2 и 3
соответственно.
Рисунок 1 – Внешний вид
теплосчетчиков модификации 01
Рисунок 2 – Внешний вид
теплосчетчиков модификации 02
Рисунок 3 – Внешний вид
теплосчетчиков модификации 03
Лист № 3
Всего листов 7
В целях предотвращения несанкционированного доступа к узлам регулировки,
настройки и программному обеспечению (ПО), составные части теплосчетчиков пломбируются.
Места пломбирования составных частей теплосчетчиков приведены в описаниях типа. Места
пломбирования тепловычислителей приведены на рисунках 4 – 6.
Программное обеспечение
Тепловычислители, ВС (кроме ВЭПС) и ПД теплосчетчиков имеют программное обес-
печение (ПО). ПО встроенное, неперезагружаемое, метрологически значимое, реализует вычис-
лительные, диагностические и интерфейсные функции согласно эксплуатационной документа-
ции. Идентификационные данные ПО приведены в таблице 3.
В целях предотвращения несанкционированного доступа к узлам регулировки, настрой-
ки и ПО, а также элементам конструкции составных частей теплосчетчика предусмотрены мес-
та пломбирования.
вычисления
цифрового
идентифи-
сумма по
модулю 2
Таблица 3
Тип те-Идентифика- Номер версииЦифровой
Алгори
т
м
пловы- Наименование ционное на-(идентифика- идентификатор ПО
числи-ПОименованиеционный(контрольная сумма
теляПОномер) ПОисполняемого кода)
катора ПО
ТВ7 ТВ7ПВ 1.0 D52EC
ВКТ-7 ВКТ-7ПВ §2.7 С7А4 CRC-16
Тепловычисли-
тели СПТ943.1,815С
СПТ943.2.Ре- (для СПТ943.1)
СПТ943зидентное про--2.0
16
граммное обес- 6D7B
печение.Ис-(для СПТ943.2)
полняемый код
Уровень защиты ПО по МИ 3286-2010 – "С".

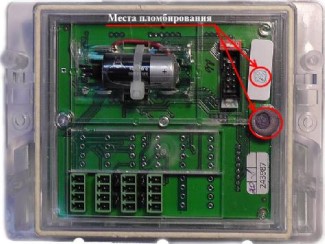

Рисунок 5 – Пломбирование те-
пловычислителя ВКТ-7

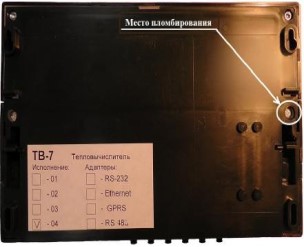

Рисунок 4 – Пломбирование те-
пловычислителя ТВ7
Рисунок 6 – Пломбирование те-
пловычислителя СПТ943
Лист № 4
Всего листов 7
Метрологические и технические характеристики
Тип ВС
Ду,
мм
Диапазон
расходов,
м
3
/ч
От 5 до
150
1,6
14646-05
24870-09
ПРАМЕР-
ТЕПЛО-01
(ПРАМЕР-
ТЕПЛО-02;
ПРАМЕР-
ТЕПЛО-03
От 1 до
150
1,6 или
2,5
27104-08
Таблица 4
Модифи-
кации теп-
лосчетчика
темпера-
Рабочее
МПа
Диа
п
азон
давле- № Госрее-
тур,
о
С
ние,стра
От 20 доОт 0,3 до
3001600
- 20 до
+ 150
1,6 или
2,5
Преобразовательрасхода
вихревойэлектромагнит-
ный ВЭПС
Счетчик жидкости ультра-От 40 до От 0,5 до
звуковой ПРАМЕР-510 2000120000
Преобразователь расхода
электромагнитный
ЭМИР-ПРАМЕР-550
От 15 до От 0,006 до
150600
от 0 до 10
7
от 0 до 99999999
от 0 до 99999
от 3 до 145
от 0 до 5
∙
10
4
- открытая система теплоснабжения:
- объем; масса (относительная)
- средний объемный расход (относительная)
- температура (абсолютная)
- разность температур (абсолютная)
- давление (приведенная)
- время (относительная)
от 10 до 16 (2)
Значение характеристики
Таблица 5
Наименование характеристики
Диапазоны показаний:
- тепловая энергия, ГДж
- объем, м
3
; масса, т
- средний объемный расход, м
3
/ч
- разности температур,
°
С
- время, ч
Пределы допускаемой погрешности:
- тепловая энергия (относительная):
- закрытая система теплоснабжения:
- класс С по ГОСТ Р 51649-2000
(класс 1 по ГОСТ Р ЕН 1434-1-2011);
- класс В по ГОСТ Р 51649-2000
(класс 2 по ГОСТ Р ЕН 1434-1-2011)
±
[
3,5+10/∆t+0,005∙G
В
/G1
]
/
[
1-(G2∙t2)/(G1∙t1)
]
± 1,0 %
1)
; ± 1,5 %
2)
; ± 2,0 %
3)
± [(1,0
1)
; 1,5
2)
; 2,0
3)
) + 6/Т] %
± (0,25 + 0,002∙t)
°
С
± (0,15 + 0,006
×
D
t)
°
С
± 1 %
± 0,01 %
от 4 до 20
Унифицированный сигнал постоянного то-
ка, мА
Электрическоепитание(потребляемая
мощность, ВА):
- тепловычислитель ТВ7:
- напряжение постоянного тока, В
- тепловычислитель ВКТ7:
- напряжение, В
- частота, Гц
от 187 до 242 (2)
(50±2)
Лист № 5
Всего листов 7
Наименование характеристикиЗначение характеристики
- или напряжение постоянного тока, В 3,6
- тепловычислитель СПТ943:
- напряжение постоянного тока, В3,6 или 12
- преобразователь ЭМИР-ПРАМЕР-550:
- напряжение постоянного тока, Вот 10,2 до 13,2 (6)
- преобразователь ВЭПС:
- напряжение постоянного тока, Вот 1,7 до 3,6
- счетчик ПРАМЕР-510:
- напряжение, Вот 187 до 242 (10)
- частота, Гц(50±1)
Габаритные размеры и массаВ описаниях типа составных частей
Климатические условия применения:
- температура окружающего воздуха, °Сот + 10 до + 50
- относительная влажность окружающего
воздуха при температуре плюс 35
°
С и более
низких температурах, без конденсации вла-
ги, %
до 95
- атмосферное давление, кПа
от 84,0 до 106,7
Средний срок службы, лет10
Средняя наработка на отказ, ч, не менее75000
1)
В диапазоне расходов с нормированным значением относительной погрешности преоб-
разователя расхода не более
±
1,0 %.
2)
В диапазоне расходов с нормированным значением относительной погрешности преоб-
разователя расхода не более
±
1,5 %.
3)
В диапазоне расходов с нормированным значением относительной погрешности преоб-
разователя расхода не более
±
2,0 %.
Т≥16 – период измерения расхода тепловычислителем, с.
t и ∆t – значения температуры воды и разности температур в подающем и обратном трубо-
проводах,
°
С;
t1 и t2 – значения температур в подающем и обратном трубопроводах,
°
С;
G1, G2 – значения объемного расхода теплоносителя в подающем и обратном трубопрово-
дах, м
3
/ч;
G
В
– наибольшее значение объемного расхода теплоносителя в подающем трубопроводе,
м
3
/ч.
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом.
Лист № 6
Всего листов 7
Комплектность средства измерений
1
от 1 до 6
Модификация и
состав согласно
заказу
Количество
Примечание
Таблица 6
Наименование
Теплосчетчик ПРАМЕР-ТЕПЛО в составе:
- тепловычислитель
- преобразователь(и) расхода или счетчик(и) жидко-
сти
- термопреобразователь(и) сопротивления или их
комплект(ы)
- преобразователь(и) (датчик(и)) давления
Паспорт 4218-034-12560879 ПС
Руководство по эксплуатации 4218-034-12560879 РЭ
Методика поверки ПСКД.30.0000.000.00 МП
Эксплуатационная документация на составные час-
ти
от 1 до 6
от 0 до 5
1
1
1
1
комплект
−
−
По заказу
Согласно комплекту
поставки составной
части
Поверка
осуществляется по методике ПСКД.30.0000.000.00 МП «ГСИ. Теплосчетчики ПРАМЕР-ТЕПЛО.
Методика поверки», утвержденной ФГУП «ВНИИМС» 23.06. 2014 г.
Основные средства поверки:
- установка поверочная водомерная с диапазоном воспроизводимых расходов в соот-
ветствии с диапазоном поверяемого преобразователя расхода (счетчика) жидкости с основной
погрешностью не более
±
0,33 %;
-.стенд СКС6 (погрешность формирования сигналов:
±
0,003 мА – ток,
±
0,015 Ом – со-
противление,
±
0,003 % – частота);
- термометр сопротивления платиновый образцовый ПТСВ-4/11 2-го разряда; термо-
стат жидкостный для создания температур в диапазоне от 2 °С до 180 °С, стабильность темпера-
туры
±
0,005 °С; термостат нулевой ТН-12 температура 0 °С, стабильность температуры
±
0,02 °С;
- манометр грузопоршневой МП-60 класс точности 0,05.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам
ПРАМЕР-ТЕПЛО
ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения. Общие
технические условия
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования
ТУ 4218-034-12560879-2013 Теплосчетчики ПРАМЕР-ТЕПЛО. Технические условия
Лист № 7
Всего листов 7
Изготовитель
Акционерное общество «Промсервис» (АО «Промсервис»)
ИНН 7302005960
Адрес: 433502, Ульяновская обл., г. Димитровград, ул. 50 лет Октября, 112
Тел./факс: (84235) 4-18-07, (84235) 4-58-32
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / (495)437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 58256-14 | Теплосчетчики | СТЭ21 \"БЕРИЛЛ | ООО "НПП "ИТЭЛМА Билдинг Системс", г.Москва | 4 года | Перейти |
| 71026-18 | Теплосчетчики | Счетприбор ТСС | ЗАО "Счетприбор", г.Орел | 6 лет | Перейти |
| 15464-99 | Теплосчетчики | Multical III UF | ЗАО "Мытищи-Камструп", г.Мытищи | 4 года | Перейти |
| 32764-06 | Теплосчетчики | ТЭМ-104-К | ООО НПФ "ТЭМ-прибор", г.Москва | 4 года | Перейти |
| 71536-18 | Теплосчетчики | ТСК7М | ООО "ИВТ", г.С.-Петербург | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
