Номер госреестра:
57474-14
Наименование СИ:
Теплосчетчики-регистраторы
Обозначение типа:
БАТЫР
Производитель:
ООО "Магика-Прибор+", г.Москва
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.04.2024
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 55225
об утверждении типа средств измерений
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики- регистраторы "БАТЫР"
Назначение средства измерений
Теплосчетчики - регистраторы "БАТЫР" (далее - теплосчетчики) предназначены для
измерений и регистрации количества теплоты, объемного и массового расхода воды, объе-
ма, массы, температуры, давления воды на узлах учета в системах водяного теплоснабже-
ния на источнике и у потребителя теплоты, а также горячего и холодного водоснабжения.
Описание средства измерений
Теплосчётчики являются составными изделиями и состоят из следующих блоков:
электронного блока c электромагнитными преобразователями расхода (ЭПР), регистрато-
ров расхода, расходомеров и/или тахометрических водосчетчиков, термопреобразователей
сопротивления с НСХ 100П или Pt100, датчиков давления с унифицированным аналоговым
выходным сигналом 4-20 мА. Типы применяемых в составе теплосчётчиков расходомеров,
водосчётчиков, термопреобразователей сопротивления, датчиков давления приведены в
табл.1, 2 и 3. ЭПР являются составной частью электромагнитного расходомерного канала
(ЭРК) электронных блоков теплосчетчика, отдельно не поверяются, не имеют собственного
паспорта, калибруются и поверяются только совместно с электронным блоком теплосчет-
чика или регистратора.
Принцип работы теплосчетчика состоит в измерении объемного и массового расхо-
да, объема, массы, температуры и давления воды в трубопроводной системе (ТС) с после-
дующим расчетом количества теплоты и других параметров. В зависимости от исполнения
теплосчетчик может обслуживать от 1-го до 3-х трубопроводных систем. В состав каждой
ТС может входить от 1-го до 3-х трубопроводов. Для каждой ТС архивируются нарастаю-
щим итогом измеренные и нормированные значения количества теплоты, объемов, масс,
давлений, средних или средневзвешенных температур, а так же значения времени нор-
мальной работы и времени различных неисправностей, выявленных средствами диагности-
ки работы теплоосчетчика. В составе ЭРК имеются технические и программные средства
для автоматического определения направления движения потока воды и ситуации "сухая
труба", когда уровень воды находится ниже уровня электродов. Для каждой ТС регистри-
руются ситуации, когда значения объемного расхода в любом трубопроводе, измеренные
ЭРК, будут больше максимального или меньше минимального допустимых значений. Для
каждой пары подающий и обратный трубопровод диагностируются в ситуации, когда раз-
ность температур будет меньше минимально допустимого значения.
Информация из архива может быть просмотрена на индикаторе теплосчетчика за
любой день и час или считана через цифровые интерфейсы теплосчетчика. Суточная ин-
формация хранится в архиве от 6 месяцев до 12 месяцев, а часовая информация – от 45 су-
ток до 90 суток в зависимости от модификации прибора и количества трубопроводов, па-
раметры которых контролируются теплосчетчиком. Срок хранения архивной информации
при выключенном питании до 8 лет.
В зависимости от комплектности поставки и версии встроенного программного
обеспечения, теплосчетчики выпускаются в следующих исполнениях:
- К - для измерения параметров теплоносителя и количества теплоты в одной сис-
теме теплоснабжения или водоснабжения, содержащей не более двух трубопроводов, на-
пример, для квартир и небольших домов;
- А и Д - для измерения параметров теплоносителя и количества теплоты в одной
системе теплоснабжения или водоснабжения, содержащей до трех трубопроводов;
- Е - для одновременного измерения тепловой энергии в двух закрытых и/или от-
крытых системах теплоснабжения, содержащих до 3-х трубопроводов в каждой системе;
Лист № 2
Всего листов 10
- Р и Т - составные теплосчетчики для одновременного измерения тепловой энер-
гии в двух или трех закрытых и/или открытых системах теплоснабжения, содержащих до
3-х трубопроводов в каждой системе.
Регистраторы расхода исп. РИ имеют импульсные выходы с передачей весовых
импульсов, пропорциональных объемному расходу и последовательный интерфейс для пе-
редачи цифровых значений объемного расхода. Регистраторы расхода исп. РС имеют по-
следовательный интерфейс для передачи цифровых значений объемного расхода, а также
измерительные каналы для подключения термометров сопротивления и датчиков давления.
Вывод измеренной и накопленной информации из теплосчетчиков осуществляется
по стандартным интерфейсам RS-232 или RS-485. Через внешний модем теплосчетчика
обеспечивается передача текущей и архивной информации в переносной архиватор, ком-
пьютер, модемы сотовых телефонных каналов связи или Интернет.
В таблице 1 приведены основные технические характеристики водосчетчиков и рас-
ходомеров, подключаемых к импульсным каналам измерений объемного расхода.
Таблица 1
Ду, мм
№ Гос-
реестра
Тип измерительного канала и
Преобразователя объема (расхо-
да)
Счетчики горячей воды ВСТ
от 15 до 250
Диапазон
темпера-
тур, °С
от 5 до 150
Рабочее
давление,
МПа
1.6
51794-12
Счетчики горячей воды ВСГд
от 15 до 250
от 5 до 150
1.6
51794-12
Счетчики холодной воды ВСХд
от 15 до 250
Диапазон
расходов,
м
3
/ч
от 0,012 до
1200
от 0,012 до
1200
от 0,012 до
1200
от 5 до 150
1.6
51794-12
Расходомер-счетчикэлектро-
магнитный РСЦ
от 15 до 400от 0,1 доот 2 до 1602,545536-10
2500
от 15 до 250
от 5 до 1501.6
32540-11
Счетчики горячей и холодной
воды СТВХ и СТВУ
Счетчики горячей и холодной
воды ВСКМ90
от 15 до 50
от 0,012 до
1200
от 0,03 до
30
от 5 до 1201,0
32539-11
Типы комплектов термопреобразователей сопротивления, применяемых в теплосчетчи-
ках, приведены в таблице 2.
Таблица 2
Типы ДИД, применяемых в теплосчетчиках, приведены в таблице 3.
Номер в Госреестре
Номер в Госреестре
19935-11
ДД
46540-11
Таблица 3
50730-12
Тип преобразователя
давления
СД-В
28313-11
Тип преобразовате-
ля давления
МИДА
ДД-И-1,00-01М,
04М, 05, 06, 07, 08
ПДИ
45004-10
DMP 3XX, DMP 4XX
56795-14
МТ100М
46325-10
Корунд-ДИ-001
47336-11
Тип термопреобразователя
КТПТР-01,03, 06, 07, 08
46156-10
ТПТ-1, 17, 19, 21, 25Р
Номер в Госреест-
ре
Тип термопреобразова-
теля
Номер в Госреест-
ре
46155-10
КТС-Б
КСТВ
43096-09
47133-11
ТС-Б-Р
Pt500
43287-09
46019-10
Лист № 3
Всего листов 10

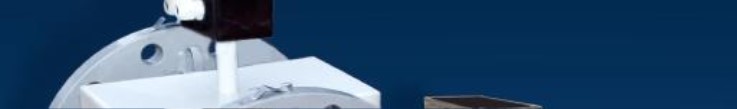

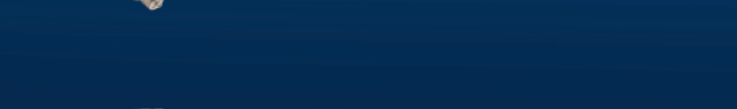

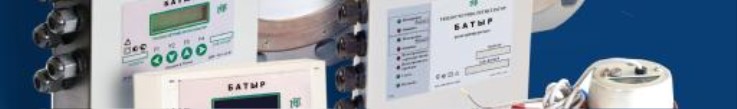

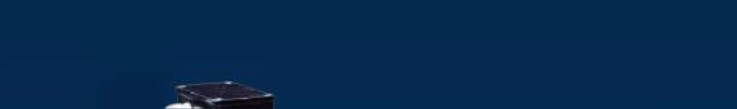

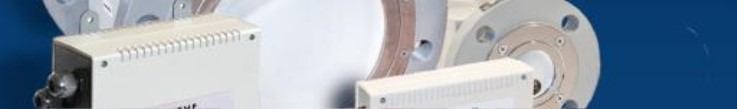

Общий вид различных исполнений теплосчетчика-регистратора "БАТЫР" и датчиков
приведен на рисунке 1.

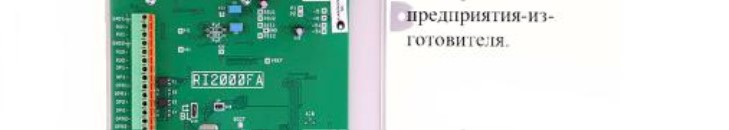

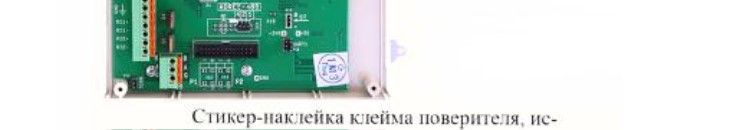

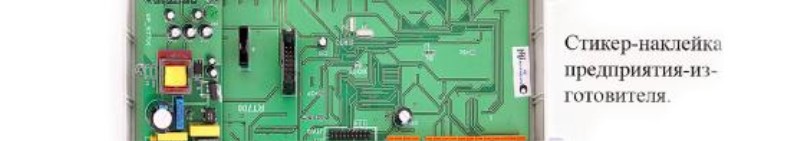

Место пломбирования теплосчетчиков со встроенными каналами ЭРК исполнений "А",
"Д", "Е", "Т" приведено на рис.2.
Лист № 4
Всего листов 10

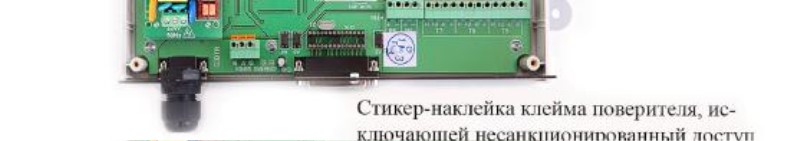

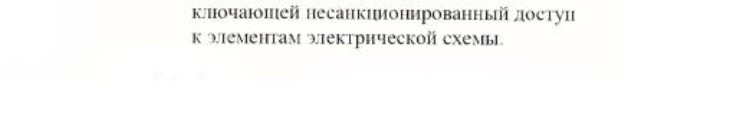

Место пломбирования регистраторов расхода Р приведено на рис.3.
Место пломбирования теплосчетчиков без встроенных каналов ЭРК исполнений "А",
"Д", "Е" и "Т" приведено на рис.4.
Лист № 5
Всего листов 10
Место пломбирования теплосчетчиков "А", "Д", "К", собранных в корпусе с защитой IP65,
приведено на рис.5.
Лист № 6
Всего листов 10
Программное обеспечение
Программа, находящаяся в памяти микропроцессора теплосчетчика, предназначена
для управления его работой и измерения параметров воды и количества теплоты при ком-
мерческом и технологическом учете.
Защита от несанкционированного вмешательства в работу теплосчетчиков всех ис-
полнений осуществляется многоуровневым аппаратно-программным способом:
- в теплосчетчиках для настройки метрологических параметров используются толь-
ко программные методы. Какие – либо подстроечные резисторы и конденсаторы отсутст-
вуют;
- доступ к электронным компонентам измерительных каналов и вычислительного
модуля защищен заводскими и поверительными клеймами;
- переключение теплосчетчика в режим изменения уставок или изменение схемы
подключения первичных преобразователей физических величин возможно только после
вскрытия пломб на корпусе теплосчетчика;
- программы работы микропроцессоров хранятся в их внутренней программной па-
мяти и защищены от несанкционированного изменения штатной защитой микропроцессо-
ров, гарантированной изготовителем микросхем;
- через клавиатуру и экран индикатора теплосчетчика возможен оперативный кон-
троль всех настроечных и калибровочных коэффициентов теплосчетчика для сравнения с
данными, предоставленными производителем или зафиксированными в акте приемки теп-
лосчетчика в эксплуатацию, что позволяет в любое время выявлять несанкционированное
изменение настроек прибора;
- факт изменения настроечных параметров фиксируются в специальном журнале,
который хранится в архивной памяти теплосчетчика.
Таблица 4. Идентификационные параметры программного обеспечения (ПО)
Наименование ПО
Идентифика-
ционное на-
именование ПО
Уровень защиты ПО от непреднамеренных и преднамеренных изменений "С" со-
гласно МИ3286-2010.
ТСH.15
Номер вер-
сии (иден-
тификаци-
онный но-
мер) ПО
1115
Цифровой иден-
тификатор ПО
(контрольная
trial испол-
няемого кода)
1B92
Алгоритм
вычисления
цифрового
идентифика-
тора ПО
Сумма по
модулю 2
16
ТСH.15
1115
1B92
Сумма по
модулю 2
16
Микропрограмма теп-
лосчетчиков "А"
Микропрограмма теп-
лосчетчиков "Д"
Микропрограмма теп-
лосчетчиков "Е"
ТСH.15
1215
3D71
Сумма по
модулю 2
16
5A29 Сумма по
модулю 2
16
FEE1 Сумма по
модулю 2
16
Микропрограмма теп-ТСH.151515
лосчетчиков "К"
Микропрограмма теп-ТСH.151415
лосчетчиков "Т"
Микропрограмма теп-ТСH.151315
лосчетчиков "Р"
EE17 Сумма по
модулю 2
16
0509D19E
Сумма по
модулю 2
16
Микропрограмма реги-Р.09
страторов расхода РИ
Микропрограмма реги-Р.09
страторов расхода РС
04096FAC
Сумма по
модулю 2
16
Лист № 7
Всего листов 10
Метрологические и технические характеристики
В таблице 5 приведены основные технические характеристики измерительных кана-
лов теплосчетчиков и регистраторов расхода.
Таблица 5
Тип измерительного канала и
Преобразователя объема (расхода)
ЭРК с ЭПР теплосчетчиков и реги-
страторов расхода
Ду, мм Диапазон
расходов,
м
3
/ч
от 15от 0,01 до
до 400 4000
Диапазон
темпера-
тур, °С
от 2 до
160
Рабочее
давление,
МПа
2,5
Скорость
потока
воды, м/с
от 0,01
до 10
встроенных в теплосчетчик или регистратор расхода, в зависимости
от диапазона расходов Gмакс/G, %:
- от 1:1 до 25:1, не более
- от 26:1 до 300:1, не более
- от 301:1 до1000:1, не более
Основные метрологические характеристики теплосчетчиков и регистраторов расхо-
да приведены в таблице 6.
Таблица 6
Значение
параметра
±
4,0
±
4,5
±
5,0
№Наименование характеристики
п/п
1 Пределы допускаемой относительной погрешности измерений на-
растающим итогом количества теплоты при использовании ЭРК,
встроенных в теплосчетчик или регистратор расхода класс С по
ГОСТ Р 51649-2000, %:
при разности температур в пределах 20 °С<
D
Т<160 °С
при разности температур в пределах 3,0 °С<
D
Т<20 °С
при разности температур в пределах 1,0 °С<
D
Т<3,0 °С
Пределы допускаемой относительной погрешности измерений на-
2
растающим итогом количества теплоты при использовании им-
±
0,8
±
1,5
±
3,5
пульсных
каналов теплосчетчика (без учета погрешности расходо-
меров и термопреобразователей сопротивления), %:
при разности температур в пределах 20 °С<
D
Т<160 °С не более
при разности температур в пределах 3,0 °С<
D
Т<20 °С не более
при разности температур в пределах 1,0 °С<
D
Т<3 °С не более
Пределы допускаемой относительной погрешности измерений на-
3
растающим
итогом объема
и массы воды
при использовании ЭРК,
±
1,0
±
1,5
±
2,0
от +2 до +160
от 1,0 до 159
±
(0,2+0,002∙Т)
±
(0,1+0,001∙Т)
4Диапазон измерений температур, °С
5
Диапазон измерений разности температур
D
Т, °С
6 Пределы допускаемой абсолютной погрешности измерительных ка-
налов электронного блока теплосчетчика при измерении температу-
ры воды (без учета погрешности термометров сопротивления), °С
7 Пределы допускаемой абсолютной погрешности измерительных ка-
налов электронного блока теплосчетчика при измерении разности
температур (без учета погрешности термометров сопротивления), °С
8Диапазон измерений давления воды, МПа
9Пределы допускаемой приведенной погрешности измерительных ка-
налов электронного блока теплосчетчика при преобразовании вы-
ходного тока датчиков давления в значение давления (без учета по-
грешностей датчиков давления), %
от 0,4 до 1,6
±
1,0
Лист № 8
Всего листов 10
Значение
параметра
10
-3
…10
±
0,1
от 120 до 265
25
№Наименование характеристики
п/п
10Допустимый диапазон удельной электрической проводимости, См/м
11Пределы допускаемой относительной погрешности измерений теку-
щего времени, %
12Напряжение питания от сети переменного тока, В, частотой 50 Гц
13 Потребляемая мощность при питании от сети переменного тока не
более, В·А
14Относительная влажность окружающего воздуха, %
15
Температура окружающего воздуха,
°
С
до 95
от плюс 5 до
плюс 50
84…106,7
IP64
IP40
16Атмосферное давление, кПа
17Степень защиты от воды и пыли ЭПР по ГОСТ 14254-96, не ниже
18Степень защиты от воды и пыли электронных блоков по
ГОСТ 14254-96, не ниже
19Масса электронного блока, кг
20Средняя наработка ЭБ на отказ, часов, не менее
21Средний срок службы, лет, не менее
4
80000
12
Gmax – максимальный объемный расход, выбираемый по заказу для любого значе-
ния скорости потока воды в пределах от 3 до 10 м/с.
Пределы допускаемой относительной погрешности и граничные значения рабочего
диапазона измерения объемных расходов Gmax и Gmin указываются в паспорте тепло-
счетчика или регистратора расхода.
Знак утверждения типа
наносится на титульные листы эксплуатационной документации теплосчетчика ти-
пографским способом и на переднюю панель, наклеенную на корпус теплосчетчика.
Комплектность средства измерений
Кол-воПримечание
Наименование
Теплосчетчик-регистратор "БАТЫР" в составе:
Электронный блок теплосчетчика
Первичные электромагнитные преобразователи расхода
Расходомеры или водосчетчики согласно табл. 1
Регистратор расхода БАТЫР-РХХХХ
1По карте заказа
от 0 до 9По карте заказа
от 0 до 6По карте заказа
от 0 до 5По карте заказа
Комплекты термопреобразователей сопротивления сот 0 до 3По карте заказа
эксплуатационной документацией согласно табл.2
По карте заказа
Одиночные термометры сопротивления с эксплуатаци-от 0 до 6
онной документацией согласно табл.2
Преобразователи давления с техдокументацией согласноот 0 до 9
табл.3
По карте заказа
Руководство по эксплуатации 4218-014-89503403 РЭ1
Паспорт 4218-014-89503403 ПС
Методика поверки 4218-014-89503403 МП
1
1По карте заказа
Лист № 9
Всего листов 10
Поверка
проводится в соответствии с методикой 4218-014-89503403 МП “ГСИ. Теплосчет-
чики- регистраторы "БАТЫР". Методика поверки», утвержденной ФГУП "ВНИИМС" в
апреле 2014 г.
Основное поверочное оборудование:
- поверочная расходомерная установка УПВ 50/80, погрешность
±
0,1;
±
0,3 %;
- магазины сопротивлений Р4831. Класс точности: 0,02/1,5
×
10
-6
;
- мультиметр APРA 205 0-40 мА постоянного тока погрешность
±
0,4 %.
Примечание. Электромагнитные первичные преобразователи расхода поверяются
только в комплекте с электронным блоком теплосчетчика или регистратора расхода, при
этом номера и тип электромагнитных первичных преобразователей указываются в паспор-те
теплосчетчика или регистратора расхода.
Сведения о методиках (методах) измерений
изложены в руководстве по эксплуатации 4218-014-89503403 РЭ.
Нормативные и технические документы, устанавливающие требования к теплосчет-
чикам- регистраторам "БАТЫР":
1. ГОСТ Р 51649-2000 “Теплосчетчики для водяных систем теплоснабжения. Общие
технические условия”.
2. ГОСТ Р ЕН 1434-1-2011 "Теплосчетчики. Часть 1. Общие требования"
3. 4218-014-89503403 ТУ. Теплосчетчики - регистраторы "БАТЫР". Технические ус-
ловия.
Рекомендации по области применения в сфере государственного регулирования обес-
печения единства измерений
– выполнение торговых и товарообменных операций.
Изготовитель
Республика Казахстан, ТОО "КомТЭС"
050008 г. Алма-Аты, Алмалинский район, ул. Ауэзова, 3Г
тел. +7 (727)379-19-96
e-mail:
Лист № 10
Всего листов 10
Заявитель
Российская Федерация, ООО "МАГИКА-ПРИБОР+"
115598, г. Москва, ул. Загорьевская, д. 10, корп. 4
тел. +7(499) 400-53-49
e-mail:
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научно-
исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств изме-
рений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя
Федерального Агентства
по техническому регулированию и метрологииФ.В. Булыгин
М. п.
"____"_________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 14459-95 | Теплосчетчики | МАСК-Т | ООО "Маск-Н", г.Москва | 1 год | Перейти |
| 60076-15 | Регистраторы силы нажатия тормозных шин вагонных замедлителей | OMEGA-15-IR | ООО Инжиниринговая компания "ВЕСКОМ", г.Челябинск | 1 год | Перейти |
| 23356-07 | Теплосчетчики | СТЭ-0115 | ОАО "Владимирский завод "Эталон", г.Владимир | 3 года | Перейти |
| 27859-05 | Теплосчетчики | ЛОГИКА 9941 | ЗАО "Теплоэнергомонтаж" (ТЭМ), г.С.-Петербург | 4 года | Перейти |
| 25327-03 | Теплосчетчики | Ray-Heat (мод. 440, 441, 442) | Фирма "Hydrometer GmbH", Германия | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
