Приложение к свидетельству № 54493
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 2683 от 04.12.2017 г.)
Преобразователи расхода турбинные НТМ
Наименование средства измерений
Преобразователи расхода турбинные НТМ (далее - ПР) предназначены для измерений
объема жидкости в напорных трубопроводах, а также для передачи размера единицы объема
при поверке и градуировке преобразователей расхода жидкости по ГОСТ 8.510-2002 "ГСИ.
Государственная поверочная схема для средств измерений объема и массы жидкости" в качестве
эталонов 2-го разряда.
Описание средства измерений
Принцип действия ПР основан на преобразовании частоты вращения геликоидного
ротора в значении объема жидкости, протекающей через ПР.
ПР состоит из следующих основных частей:
- корпус с фланцами;
- геликоидный ротор, установленный в картридже;
- стопорное кольцо, фиксирующее картридж в корпусе;
- магнитоиндукционный датчик (МИД).
При эксплуатации ПР протекание потока жидкости через внутреннюю полость ПР
вызывает вращение геликоидного ротора. Число оборотов ротора пропорционально объёму
жидкости, прошедшей через ПР. При вращении ротора и прохождении постоянных магнитов,
размещенных на лопастях ротора возле МИД, в чувствительном элементе МИД наводится
электродвижущая сила, преобразуемая МИД в последовательность электрических импульсов,
количество которых может быть измерено и пересчитано в значение объема жидкости
измерительно-вычислительным комплексом, счетчиком импульсов или другими средствами
обработки информации, утвержденных типов.
ПР выпускаются следующих моделей: НТМ01, НТМ015, НТМ02, НТМ03, НТМ04,
НТМ06, НТМ08, НТМ10, НТМ12, НТМ16, отличающихся диаметром условного прохода,
монтажной длиной.
Все модели ПР выпускаются в двух исполнениях: Standard - для измерений объема
жидкости, Premium - для измерений объема жидкости, а также для передачи размера единицы
объема при поверке и градуировке преобразователей расхода жидкости.
По заказу ПР может комплектоваться струевыпрямительной секцией, позволяющей
уменьшить длину прямого участка трубопровода перед ПР. Длина прямого участка трубопровода
со струевыпрямительной секцией перед ПР должна составлять не менее 7 Ду. Длина прямого
участка трубопровода без струевыпрямительной секции должна составлять не менее 10 Ду.
Длина прямого участка после ПР должна составлять не менее 5 Ду.
Присоединение ПР к трубопроводу осуществляется с помощью фланцев по стандартам
ASME B16.5 (ANSI 150, ANSI 300, ANSI 600 и др.) и ГОСТ 12815-80, ГОСТ 33259-2015.
Общий вид ПР с указанием мест пломбирования приведен на рисунке 1.
Лист № 2
Всего листов 6

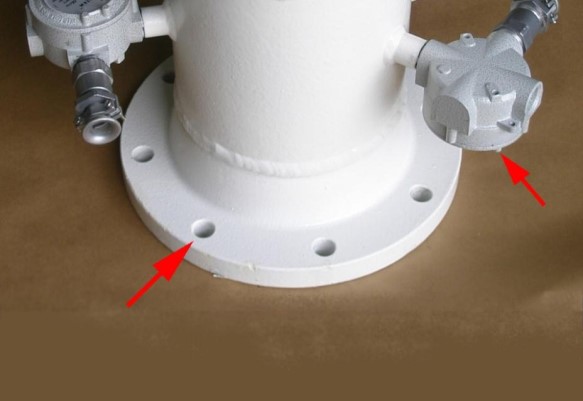

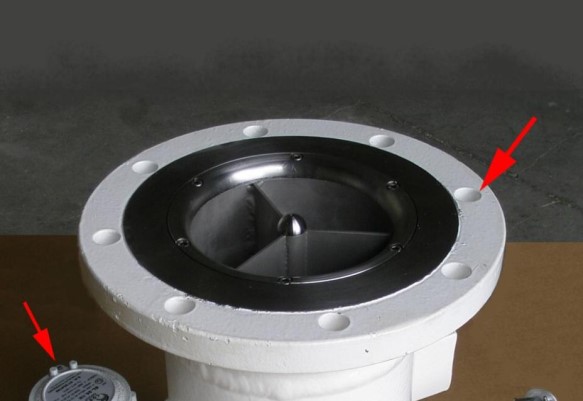

Рисунок 1 - Общий вид ПР с указанием мест пломбирования
Для исключения возможности несанкционированного вмешательства предусмотрены
места для установки пломб в соответствии с МИ 3002-2006 "ГСИ. Рекомендация. Правила
пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем
измерений количества и показателей качества нефти и поверочных установок".
Программное обеспечение
отсутствует.
Лист № 3
Всего листов 6
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблице 1.
Наименование характеристики
Таблица 1 - Основные метрологические и технические характеристики
Значение характеристики для моделей ПР
НТМ01 НТМ015 НТМ02НТМ03 НТМ04 НТМ06НТМ08НТМ10
Диаметр условного прохода, мм25405080100150200250
Диапазон измерений расхода (возможныеот 0,5от 3,4от 6от 15от 30от 60от 120от 200
варианты в зависимости от заказа), м
3
/ч * до 14 до 34 до 60 до 150 до 300 до 600 до 1200 до 2000
НТМ12 НТМ16
300 400
от 300 от 400
до 3000 до 4000
от 321 от 428
до 3210 до 4280
610813
от 0,54от 3,6от 6,4от 16от 32от 64от 128от 214
до 15 до 36,4 до 64 до 160 до 320 до 640 до 1280 до 2140
Пределы допускаемой относительной
погрешности при измерении объема
в диапазоне измерений расхода, %
- для ПР исполнения Standard±0,15
- для ПР исполнения Premium±0,10
Пределы допускаемой относительной
погрешности при измерении объема
в точке диапазона расхода, % **± 0,10
Среднее квадратичное отклонение
случайной составляющей погрешности,
%, не более0,02
Напряжение питания постоянного тока,
Вот 6 до 24
Потребляемая мощность, Вт, не более 0,5
Частота выходного сигнала, Гц,
не более500
Монтажная длина, мм, не более140165165254305356406508
Масса***, кг, не более
- с фланцами ANSI 1508121525384274108
- с фланцами ANSI 300914 16,529515998147
- с фланцами ANSI 600 10 15,519336383 139224
182289
234392
304489
Лист № 4
Всего листов 6
Наименование характеристики
Окончание таблицы 1
Значение характеристики для моделей ПР
НТМ01НТМ015НТМ02НТМ03НТМ04НТМ06НТМ08НТМ10НТМ12НТМ16
Условия эксплуатации:
- рабочая средавода, нефть, нефтепродукты, химикаты, промышленные жидкости
- давление рабочей среды, МПа,
не более10; 15; 2510;1510
- диапазон температуры рабочей
среды, °Сот -40 до +150
- диапазон кинематической вязкости
рабочей среды, сСтот 0,2 до 150
- допускаемоеотклонениекинематической
вязкости от значения при определении
градуировочной характеристики ПР,
сСт ****±15
- диапазон температуры окружающего
воздуха, °Сот -55 до +60
Средний срок службы, лет 10
Средняя наработка на отказ, ч 70000
* Допускается сужение диапазонов измерений расхода в соответствии с опросным листом.
** При использовании ПР в качестве контрольного средства измерения.
***Масса ПР с фланцами других типов уточняется при изготовлении ПР.
**** Значение может отличаться для конкретных условий эксплуатации, уточняется при заказе ПР.
Лист № 5
Всего листов 6
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на ПР
в виде наклейки.
Комплектность средства измерений
1 шт.
Состав комплекта по заказу
Методика поверки
Количество
Обозначение
НТМ
1 шт. по заказу
Таблица 2 - Комплектность ПР
Наименование
Преобразователь расхода
турбинный
Секция струевыпрямительная
Комплект запасных частей
и принадлежностей
Руководство по эксплуатации
Паспорт
E 1690.00 РЭ
E 1690.00 ПС
МИ 3266, МИ 3267,
МИ 3287, МИ 3380
1 экз. в один адрес
1 экз.
1 экз. в один адрес
по заказу
Поверка
осуществляется по документам:
- МИ 3266-2010 "Преобразователи объемного расхода эталонные. Методика поверки";
- МИ 3267-2010 "Преобразователи объемного расхода. Методика поверки с помощью
эталонного преобразователя объемного расхода";
- МИ 3287-2010 "Преобразователи объемного расхода. Методика поверки";
- МИ 3380-2012 "Преобразователи объемного расхода. Методика поверки на месте
эксплуатации поверочной установкой".
Основные средства поверки:
- рабочие эталоны 1-го разряда по ГОСТ 8.510-2002 (трубопоршневые поверочные
установки, компакт пруверы) с пределами допускаемой относительной погрешности от ±0,03%
до ±0,05 % и диапазонами расхода, соответствующими диапазонам расхода поверяемым ПР;
- рабочие эталоны 2-го разряда по ГОСТ 8.510-2002(трубопоршневые поверочные
установки, преобразователи объемного расхода) с пределами допускаемой относительной
погрешности±0,1 % и диапазонами расхода, соответствующими диапазонам расхода
поверяемым ПР.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых ПР с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям
расхода турбинным НТМ
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости
ГОСТ Р 8.908-2015 ГСИ. Средства измерений объемного расхода нефти и нефтепродуктов.
Испытания, поверка и калибровка с применением трубопоршневых установок
ТУ4213-003-38928621-2017ПреобразователирасходатурбинныесерииHTM.
Технические условия
Лист № 6
Всего листов 6
Изготовитель
Общество с ограниченной ответственностью "ЕНХА" (ООО "ЕНХА")
ИНН 3123303307
Адрес: 308023, г. Белгород, ул. Студенческая, д.16, офис 21
Тел.:+7 (4722) 402-499, +7 (4722) 341-835
Е-mail:
Web-сайт:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарное предприятие "Всероссийский научно-исследовательский институт метрологии
им. Д.И. Менделеева" (ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева")
Адрес: 190005, г. Санкт-Петербург, Московский пр-т , 19
Тел: +7 812 251-7601, + 7 812 327-5835
Факс: +7 812 713-0114
E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
В части вносимых изменений
Федеральноегосударственноеунитарноепредприятие"Всероссийскийнаучно-
исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
