Номер госреестра:
56801-14
Наименование СИ:
Газоанализаторы
Обозначение типа:
СПУТНИК-1М
Производитель:
ЗАО "ПО "Электроточприбор", г.Омск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.03.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54478/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1633 от 01.08.2018 г.)
Газоанализаторы СПУТНИК-1М
Назначение средства измерений
ГазоанализаторыСПУТНИК-1М(далее-газоанализаторы)предназначеныдля
измерений объемной доли газовых компонентов контролируемой среды.
Описание средства измерений
Принцип действия газоанализаторов основан на преобразовании значений объемной
доли газовых компонентов в цифровой код при помощи:
- оптического сенсора (при измерении объемной доли горючих газов и диоксида
углерода);
- электрохимического сенсора (при измерении объемной доли токсичных газов и
кислорода).
Газоанализаторы могут комплектоваться максимум 4 сенсорами.
Способотборапробы-диффузионныйилипринудительныйприналичии
пробоотборного устройства из комплекта поставки.
Газоанализаторы конструктивно выполнены в одноблочном пластмассовом корпусе и
состоят из:
- блока сенсоров (предусмотрено четыре слота для установки сенсоров);
- электронного блока преобразования и обработки информации;
- жидкокристаллическогоцифровогодисплеясподсветкойдляотображения
результатов измерений;
- кнопочной клавиатуры управления (три кнопки);
- блока питания;
- устройства сигнализации с выдачей светового и звукового сигнала.
Газоанализаторывыпускаютсявследующихмодификациях:СПУТНИК-1Ми
СПУТНИК-1М-II, которые отличаются уровнем взрывозащиты.
Маркировка взрывозащиты:
- газоанализаторов СПУТНИК-1М - PO ExiaI X;
- газоанализаторов СПУТНИК-1М-II - 0ExiaIIСТ4 X.
Степень защиты газоанализаторов от доступа к опасным частям и от попадания внешних
твердых предметов и воды IP65 ГОСТ 14254-2015.
Общий вид газоанализаторов представлен на рисунке 1.
Пломбирование газоанализаторов не предусмотрено.
Лист № 2
Всего листов 6

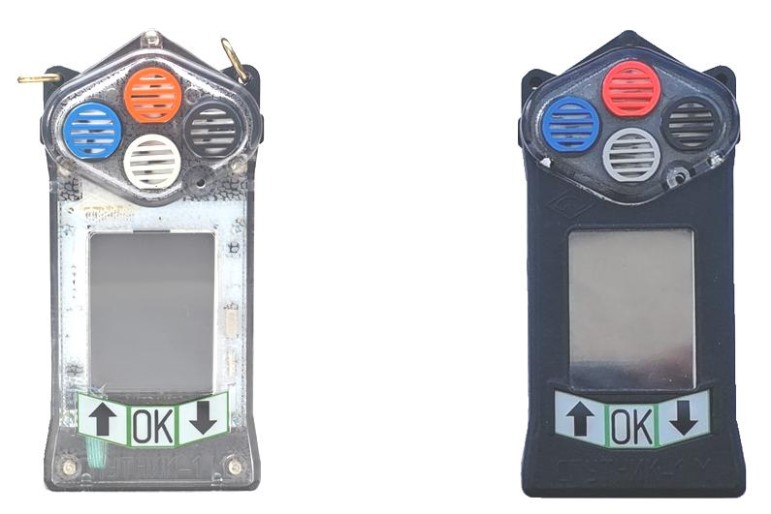

а) модификация СПУТНИК-1Мб) модификация СПУТНИК-1М-II
Рисунок 1 - Общий вид газоанализаторов
Программное обеспечение
Внутреннеепрограммноеобеспечение(далеепотексту-ПО)записано
в микроконтроллере газоанализаторов и предназначено для:
- сбора и обработки измерительной информации от сенсоров;
- хранения результатов измерений;
- вывода данных на жидкокристаллический цифровой дисплей;
- управления работой звуковой и световой сигнализацией.
Конструкция газоанализаторов исключает возможность несанкционированного влияния
на встроенное ПО и измерительную информацию.
Нормирование метрологических характеристик газоанализаторов проведено с учетом
того, что встроенное ПО является неотъемлемой частью газоанализаторов.
Идентификационные данные встроенное ПО газоанализаторов приведены в таблице 1.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления контрольной суммы
Значение
SPUTNIK_1M.hex
не ниже 1.0
0xА252
CRC16
Лист № 3
Всего листов 6
Метрологические и технические характеристики
Газовый
ный канал)
основной
погрешности
Цена
наиме-
Диапазон
порога
±0,1 % об. д.
±5 % НКПР
±5 % НКПР
±0,1 % об. д.
Таблица 2 - Метрологические характеристики (оптические сенсоры)
Пределы
компонентДиапазонДиапазон
допускаемой
делен
и
ярегул
и
рован
и
я
(измеритель- показаний измерений абсолютной
н
ьшего сра
б
аты
в
ания
измерен
и
й
разрядасигнализации
от 0 до 100от 0 до 2,5 0,01 от 0,5 до 2,5
Метан% об. д.% об.д.% об. д.% об. д.
(CH
4
)
от 0 до 100 от 0 до 100 0,1 от 1 до 50
% НКПР% НКПР% НКПР% НКПР
Пропанот 0 до 100 от 0 до 100 0,1 от 1 до 50
(C
3
H
8
)% НКПР% НКПР% НКПР% НКПР
Углекислый от 0 до 1,5 от 0 до 1,0 0,01 от 0,2 до 1,0
газ (СО
2
)% об. д.% об. д.% об. д.% об. д.
Примечание - Значение НКПР указаны в соответствии с ГОСТ 30852.19-2002.
от 5 до 50
млн
-1
от 1 до 10
млн
-1
от 20 до 70
млн
-1
от 1 до 10
млн
-1
деления
наимень
шего
1 млн
Диапазон
регулирования
порога
срабатывания
сигнализации
от 18,5 до 21,0
% об. д.
от 18,5 до 21,0
% об. д.
от 10 до 100
млн
-1
до 10 м
млн
-1
1 млн
Таблица 3 - Метрологические характеристики (электрохимические сенсоры)
ГазовыйПределы
Цена
компонентДиапазонДиапазондопускаемой
(измеритель- показаний измерений основной
ный канал)погрешности
разряда
от 0 до 30 от 0 до 25 ±0,5 % об. д. 0,1
Кислород % об. д. % об. д. (абс.) % об. д.
(O
2
) от 0 до 30 от 0 до 30 ±0,5 % об. д. 0,1
% об. д.% об. д.(абс.)% об. д.
Угарный газот 0 до 220от 0 до 200±(6+0,07·С
х
)
1)
-1
(СО)млн
-1
млн
-1
млн
-1
(абс.)
Сероводородот 0 до 120
от 0
включ.
лн
-1
±2 млн
-1
(
а
бс.)
-1
(H
2
S)млн
-1
св. 10 до 100
±20 % (отн.)
до 2 м
млн
-1
0,1 млн
Диоксидот 0 до 25
от 0
включ.
лн
-1
±0,5 млн
-1
(
а
бс.)
-1
азота (NO
2
)млн
-1
св. 2 до 20
±25 % (отн.)
до 20 м
млн
-1
1 млн
Аммиакот 0 до 120
от 0
включ.
лн
-1
±5 млн
-1
(
а
бс.)
-1
(NH
3
)млн
-1
св. 20 до 100
±25 % (отн.)
до 4 м
млн
-1
0,1 млн
Диоксидот 0 до 25
от 0
включ.
лн
-1
±0,8 млн
-1
(
а
бс.)
-1
серы (SO
2
)млн
-1
св. 4 до 20
±20 % (отн.)
________________________
1)
С
х
- измеряемое значение объемной доли газового компонента.
Примечания:
1. При наличии водорода в анализируемой среде допустимо ложное срабатывание
сигнализации по измерительным каналам СО, H
2
S, SO
2
, NO
2
, NH
3
.
2. При наличии сероводорода в анализируемой среде допустимо ложное срабатывание
сигнализации по измерительным каналам NH
3
, SO
2
.
3. При наличии диоксида азота в анализируемой среде допустимо снижение чувствительности
по каналу SO
2
.
Лист № 4
Всего листов 6
1,0
1,0
0,5
Значение
0,7
0,5
Таблица 4 - Общие метрологические характеристики
Наименование характеристики
Пределы допускаемой дополнительной погрешности, вызванной
изменением условий эксплуатации, в долях от пределов основной
погрешности:
- от изменения температуры окружающей среды в диапазоне
рабочих температур на каждые 10 °С
- от изменения относительной влажности окружающей среды
до 100 % при температуре +35 °С
- от изменения пространственного положения газоанализатора
на угол 90° от вертикальной оси в любом направлении
- от изменения скорости движения метано-воздушной смеси
до 8 м/с на каждые 4 м/с
- от влияния пробоотборного устройства
Нормальные условия измерений:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
от +15 до +25
от 30 до 80
от 97,3 до 105,3
Значение
2
30
60
180
10
20
30
12
3
36
3,7
90
152
72
32
0,38
от -10 до +40
от -30 до +50
100
от 87,8 до 119,7
5
20000
IP65
Таблица 5 - Основные технические характеристики
Наименование характеристики
Время прогрева, мин, не более
Время установления показаний τ
90
, с, не более:
- измерительные каналы O
2
, СO, CO
2
, CH
4
- измерительные каналы C
3
H
8
, SO
2
, H
2
S, NO
2
- измерительный канал NH
3
Время срабатывания сигнализации:
- измерительные каналы O
2
, СO, CO
2
, CH
4
- измерительные каналы C
3
H
8
- измерительный канал SO
2
, H
2
S, NO
2
Время непрерывной работы без калибровки (стабильность), мес., не менее:
- оптических сенсоров
- электрохимических сенсоров
Время непрерывной работы в режиме максимальной подсветки без
перезарядки блока питания, ч, не менее
Номинальное напряжение питания, В
Ток потребления, мА, не более
Габаритные размеры, мм, не более:
- высота
- длина
- ширина
Масса, кг, не более
Условия эксплуатации:
- диапазон температур окружающей среды, °С:
- газоанализаторов СПУТНИК-1М
- газоанализаторов СПУТНИК-1М-II
- относительная влажность при температуре +35 °С, %, не более
- диапазон атмосферного давления, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
Степень защиты от внешних воздействий по ГОСТ 14254-2015
Маркировка взрывозащиты:
- газоанализаторов СПУТНИК-1М
- газоанализаторов СПУТНИК-1М-II
PO ExiaI X
0ExiaIIСТ4 X
Лист № 5
Всего листов 6
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации, формуляра типографским
способом и на заднюю панель газоанализатора методом наклейки.
Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
НаименованиеОбозначениеКоличество
Газоанализатор СПУТНИК-1М 1 шт.
Руководство по эксплуатации (на CD) 2ПБ.999.054 РЭ 1 экз.
на 10 газоанализаторов
Методика поверки (на CD)ОЦСМ 037196-2018 МП1 экз.
на 10 газоанализаторов
Драйвер УСИ-1 и-1 комплект
программа СПУТНИК-1М (на CD) на 10 газоанализаторов
Формуляр 2ПБ.999.054 ФО 1 экз.
2ПБ.999.058 ФО
Зарядное устройство ЗУ-2 и паспорт3ПБ.616.003 ПС1 комплект
на 2 газоанализатора
Накладка-1 шт.
на 10 газоанализаторов
Чехол-по заявке потребителя
Сертификат соответствия (копия)-по заявке потребителя
Примечание - при отгрузке газоанализаторов в количестве менее 10 шт., накладка,
диск CD поставляется из расчета 1 шт. в один адрес.
Поверка
осуществляется по документу ОЦСМ 037196-2018 МП «ГСИ. Газоанализаторы СПУТНИК-1М.
Методика поверки», утвержденному ФБУ «Омский ЦСМ» 20 апреля 2018 г.
Основные средства поверки:
- стандартные образцы состава искусственной газовой смеси на основе серосодержащих
газов (рег. №ГСО 10538-2014);
- стандартные образцы состава искусственной газовой смеси на основе химически
активных газов (рег. №ГСО 10547-2014);
- стандартные образцы состава искусственной газовой смеси метана в азоте, кислорода
в азоте (рег. №ГСО 10597-2015);
- стандартные образцы состава искусственной газовой смеси метана в воздухе, пропана
в воздухе, диоксида углерода в воздухе, оксида углерода в воздухе, сероводорода в воздухе,
диоксида серы в воздухе (рег. №ГСО 10599-2015);
- стандартные образцы состава искусственной газовой смеси диоксида азота в воздухе,
аммиака в воздухе (рег. №ГСО 10600-2015);
- генератор газовых смесей ГГС-03-03 (рег. №62151-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик газоанализаторов с требуемой точностью.
Знак поверки наносится:
- в формуляр на газоанализатор при первичной поверке;
- в формуляр на газоанализатор или в свидетельство о поверке при периодической поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к газоанализаторам
СПУТНИК-1М
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия
ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования.
Методы испытаний
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах
ТУ 4215-049-71064713-2011 Газоанализаторы СПУТНИК-1. Технические условия
Изготовитель
Закрытое акционерное общество «Производственное объединение «Электроточприбор»
(ЗАО «ПО «ЭТП»)
ИНН 5506052891
Адрес: 644042, г. Омск, пр. К. Маркса, д. 18
Юридический адрес: 644046, г. Омск, ул. Учебная, д. 199 «Б»
Телефон (факс): +7 (3812) 39-63-07
Web-сайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Омской области»
Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Телефон (факс): +7 (3812) 68-07-99, +7 (3812) 68-04-07
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств измере-
ний в целях утверждения типа № RA.RU.311670 от 01.07.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 26650-04 | Газоанализаторы портативные | Titan | Фирма "MSA Auer GmbH", Германия | 1 год | Перейти |
| 12741-91 | Газоанализаторы | GX-IIIEX | Фирма "Riken Keiki", Япония | 1 год | Перейти |
| 6870-78 | Газоанализаторы | ГАК-1 | ПО "Аналитприбор", г.Смоленск | Поверка при выпуске. МПИ устанавливается местными органами (ГОСТ 8.002-71) | Перейти |
| 14603-95 | Газоанализаторы-сигнализаторы кислорода | ОК-101 | ФГУП НПП "Дельта", г.Москва | 6 месяцев | Перейти |
| 1082-57 | Газоанализаторы для общего анализа природных и промышленных газов | ВТИ-2 | Нет данных | Поверка при выпуске. МПИ устанавливается местными органами (ГОСТ 8.002-71) | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
