Весы неавтоматического действия Scout Pro, ГРСИ 56800-14
Номер госреестра:
56800-14
Наименование СИ:
Весы неавтоматического действия
Обозначение типа:
Scout Pro
Производитель:
Фирма "OHAUS Corporation", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.03.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54475
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы неавтоматического действия Scout Pro
Назначение средства измерений
Весы неавтоматического действия Scout Pro (далее – весы) предназначены для
статического измерения массы.
Описание средства измерений
Конструктивно весы состоят из весоизмерительного устройства и электронного блока
управления с жидкокристаллическим дисплеем. Весы модификации SPU123 оснащены
откидывающейся стеклянной ветрозащитной крышкой. Питание весов осуществляется через
адаптер сетевого питания либо от батарей.
Общий вид весов показан на рис. 1.
Рис. 1 Общий вид весов Scout Pro
Принцип действия весов основан на преобразовании деформации упругого элемента
весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести
взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально
массе груза. Далее сигнал обрабатывается и результат взвешивания выводится на дисплей.
Весы могут быть оснащены интерфейсом связи RS232, USB или Ethernet для подключения
различных периферийных устройств.
В
есы снабжены следующими устройствами (в скобках указаны соответствующие
пункты ГОСТ OIML R 76-1-2011:
–полуавтоматическое устройство установки нуля (Т.2.7.2.2);
устройство первоначальной установки нуля (Т.2.7.2.4);
устройство слежения за нулем (Т.2.7.3);
полуавтоматическое устройство выборки массы тары (Т.2.7.4).
Весы реализуют следующие функции:
– переключение единиц измерения массы;
– подсчет количества штук (деталей), имеющих примерно одну и ту же массу;
– вычисление процентных соотношений;
– суммирование измеренных значений массы,
– калибровка весов внешней гирей.
Маркировочная табличка весов изготавливается из полимерной пленки, крепится
клеевым способом на нижней или боковой поверхности весов в зависимости от модификации.
Маркировочная табличка содержит следующую информацию (рис. 2):
- наименование фирмы-изготовителя или его товарный знак;
- страна изготовитель;
Лист № 2
Всего листов 5
- обозначение модификации весов;
- класс точности;
- максимальная нагрузка (Мах);
- минимальная нагрузка (Мin);
- поверочный интервал (е);
- действительная цена деления (d)
;
- диапазон рабочих температур;
- знак утверждения типа;
- серийный номер весов.

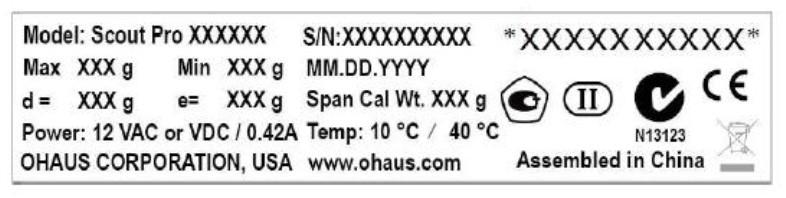

Рис. 2 Общий вид маркировочной таблички
Программное обеспечение
В весах используется встроенное программное обеспечение (далее – ПО), выполняющее
функциипосбору,обработкеипредставлениюизмерительнойинформации.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее
при включении весов в сеть или может быть вызван через меню ПО.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений
обеспечивается блокировкой доступа в режим юстировки прибора при помощи защитной
пломбы (наклейкой), а также дополнительным административным паролем доступа. ПО не
может быть модифицировано, загружено или прочитано через какой-либо интерфейс после
опломбирования.

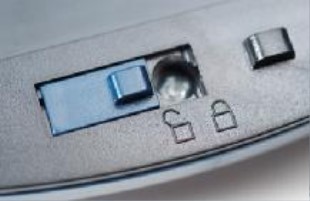

Схема пломбировки весов от несанкционированного доступа приведена на рис. 3.
Рис. 3 Схема пломбировки весов
Идентификационные данные ПО приведены в таблице 1.
Лист № 3
Всего листов 5
Наименование
встроенного ПО
Идентифика-
ционное
наименование ПО
Номер версии
(идентифика-
ционный
номер) ПО
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
ПО весов
Scout Pro*
72247886A00.hex
2.XX
—**
—**
Таблица 1
Алгоритм
вычисления
цифрового
идентификатора
ПО
* для всехмодификаций весов;
** данные недоступны, так как ПО не может быть модифицировано, загружено или прочитано
через какой-либо интерфейс после опломбирования
Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010
соответствует уровню «С».
Метрологические и технические характеристики
Модель
n
Для нагрузки m, г
Класс
точно
сти
SPU123
12000
II
SPS202F
20000
II
SPS402F
40000
II
SPS401F
4000
III
SPS602F
60000
II
SPS601F
6000
III
SPS2001F
20000
II
Значения минимальной (Min) и максимальной (Мах) нагрузки, действительной цены деления
(d), поверочного интервала (е), числа поверочных интервалов (n), интервалы взвешивания,
пределы допускаемой погрешности при первичной поверке и классы точности в соответствии
с ГОСТ OIML R 76-1-2011 приведены в таблице 2.
Таблица 2
Min,Max,d,e,
г г г г
1
2345
6
7
Пределы доп.
погрешности
при
первичной
поверке, г
8
9
0,021200,0010,01
0,22000,010,01
0,24000,010,01
24000,10,1
0,26000,010,01
26000,10,1
520000,10,1
0,02 ≤ m ≤ 50
50 <m≤120
0,2 ≤ m ≤50
50<m ≤ 200
0,2 ≤ m ≤50
50<m ≤ 200
200 <m ≤400
2 ≤ m ≤50
50<m ≤ 200
200 <m ≤ 400
0,2 ≤ m ≤50
50<m ≤ 200
200 <m ≤ 600
2 ≤ m ≤50
50<m ≤ 200
200 <m ≤ 600
5 ≤ m ≤500
500<m ≤ 2000
± 0,005
± 0,01
± 0,005
± 0,01
± 0,005
± 0,01
± 0,015
± 0,05
± 0,1
± 0,15
± 0,005
± 0,01
± 0,015
± 0,05
± 0,1
± 0,15
± 0,05
± 0,1
Лист № 4
Всего листов 5
Окончание табл. 2
± 1,5
12
34
56
7
SPS4001F5
40000,1
0,140000
89
± 0,05
± 0,1II
± 0,15
± 0,05
SPS6001F5
60000,1
0,160000
± 0,1II
± 0,15
± 0,5
SPS6000F20
60001
16000
5 ≤ m ≤500
500<m ≤ 2000
2000<m ≤ 4000
5 ≤ m ≤500
500<m ≤ 2000
2000<m ≤ 6000
20 ≤ m ≤500
500<m ≤ 2000
2000<m ≤ 6000
± 1,0III
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов
допускаемых погрешностей при первичной поверке.
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам
допускаемой погрешности для массы нетто при любом значении массы тары.
Диапазон выборки массы тары, % Max………………………………………….……….от 0 до 100
Пределы допускаемой погрешности устройства установки на нуль ……………………… ±0,25е
Диапазон установки на нуль и слежения за нулём (суммарный), не более, % от Max.................4
Диапазон первоначальной установки нуля, не более, % от Max…………………………………20
Предельные значения температуры,
°
С .………………………..…………от плюс 10 до плюс 40
Электрическое питание от сети переменного тока (через адаптер):
- напряжением, В……………………………………………………………………….. от 187 до 242
- частотой, Гц……………………………………………………………………………… от 49 до 51
Электрическое питание от батарей, В ………………………………………………………………9
Потребляемая мощность, В·А, не более …………………………………………………………….4
Вероятность безотказной работы за 2000 ч………………………………………………………0,92
Средний срок службы, лет……………………………………………………………………........... 8
Габаритные размеры весов (ДхШхВ), мм, не более …………………………………210 х 192 х 54
Масса весов, кг, не более………………………………………………………………………….. 0,8
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, расположенную на
корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Весы – 1 шт.
Калибровочная гиря (для модификаций с Max ≤ 600 г) – 1 шт.
Адаптер сетевого питания - 1 шт.
Руководство по эксплуатации - 1 экз.
Поверка
осуществляетсявсоответствиисприложениемДА«Методикаповеркивесов»
ГОСТ OIML R 76-1-2011.
Основные средства поверки: эталонные гири 1-го, 2-го, 3-го разряда в соответствии с
ГОСТ 8.021-2005.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
Описание метода прямых измерений изложено в документе «Весы неавтоматического действия
Scout Pro. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к весам
неавтоматического действия Pioneer
1.ГОСТOIMLR76-1-2011«Весынеавтоматическогодействия.Часть1.
Метрологические и технические требования. Испытания»;
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы»;
3 Техническая документация фирмы-изготовителя «OHAUS CORPORATION», США
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление торговли и товарообменных операций, выполнение работ по расфасовке
товаров.
Изготовитель
Фирма «OHAUS CORPORATION», США
Адрес: 19А Chapin Road, Pine Brook, New Jersey 07058, USA
Производство расположено
«Ohaus Instruments (Shanghai) Co., Ltd», КНР
Адрес: 4F, 4Block, 471 Gui Ping Road, Shanghai 200233, China
Тел.: 8621-64855408; факс: 8621-64859748
Заявитель
Закрытое акционерное общество «Меттлер-Толедо Восток»
(ЗАО «Меттлер-Толедо Восток»)
Юридический адрес: 101000 г. Москва, Сретенский бульвар, д.6/1, стр.1 ком.8, 10, 16
Фактический адрес: 101000 г. Москва, Сретенский бульвар, д.6/1, стр.1 офис 6
Тел.: (495) 651-98-86, 621-92-11
Факс: (499) 272-22-74
е-mail:
;http:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Сибирский
государственный ордена Трудового Красного Знамени научно-исследовательский институт
метрологии» (ФГУП «СНИИМ»)
Адрес: 630004, Новосибирск, 4 пр. Димитрова, 4,
тел. (383) 210-08-14, факс (383) 210-13-60 , e-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «СНИИМ» по проведению испытаний средств
измерений в целях утверждения типа № 30007-09 от 12.12.2009 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«____» _____________ 2014 г.
М.п.
