Номер госреестра:
55954-13
Наименование СИ:
Гамма-спектрометры
Обозначение типа:
InSpector 1000/CZT
Производитель:
Фирма "Mirion Technologies (Canberra)", Франция
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
08.11.2023
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53507
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Гамма-спектрометры InSpector 1000
/CZT
Назначение средства измерений
Гамма-спектрометры InSpector 1000/CZT (далее по тексту спектрометры InSpector
1000/CZT) предназначены для измерения энергетического распределения гамма-излучения и
идентификации гамма-излучающих радионуклидов, а также для измерения активности гамма-
излучающих радионуклидах в пробах и объектах (при наличии соответствующих градуировок и
аттестованных методик измерений).
Описание средства измерений
Принцип работы спектрометра InSpector 1000/CZT основан на преобразовании энергии
гамма-квантов, зарегистрированных блоком детектирования, в цифровой код и накопления его
в виде спектра, представляющего собой распределение числа гамма-квантов по их энергии.
Этот спектр накапливается в памяти анализатора и может обрабатываться в режиме реального
времени с помощью встроенного программного обеспечения спектрометра. Полученные ре-
зультаты (параметры обнаруженных пиков полного поглощения гамма-квантов, скорость счета
импульсов, идентифицированные нуклиды) выводятся на дисплей. Также по запросам про-
граммного обеспечения спектр может передаваться на персональный компьютер для дальней-
шей обработки и хранения.
Дополнительно многоканальный анализатор оснащён встроенным счётчиком Гейгера-
Мюллера, предназначенным для контроля мощности дозы гамма-излучения и скорости счёта
импульсов гамма-излучения в некоторых режимах спектрометра.
Спектрометры InSpector 1000/CZT представляют собой многофункциональные носи-
мые приборы, состоящие из блока многоканального анализатора (МКА) модели IN1K с встро-
енным счетчиком Гейгера-Мюллера, интерфейсного блока, обеспечивающего функционирова-
ние блока детектирования, и внешнего спектрометрического блока детектирования гамма-
излучения на основе CZT моделей:
CZT-005S – Блок детектирования с кристаллом объемом 5 мм
3
.
CZT-020S – Блок детектирования с кристаллом объемом 20 мм
3
.
CZT-060S – Блок детектирования с кристаллом объемом 60 мм
3
.
CZT-500S – Блок детектирования с кристаллом объемом 500 мм
3
.
Спектрометр InSpector 1000/CZT может быть использован для поиска источников гам-
ма-излучения, мониторинга мощности дозы гамма-излучения, идентификации и определения
активности гамма-излучающих нуклидов. Совместно с поставляемой компанией Canberra про-
граммой RADMAP прибор может быть использован для оценки относительного вклада различ-
ных гамма-излучающих радионуклидов с суммарную активность и в мощность дозы. Благодаря
используемым алгоритмам обработки информации с блоков детектирования прибор может
обеспечивать анализ гамма-спектров и вывод результатов анализа в режиме реального времени.

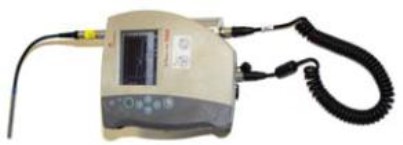

Рис. 1. Фотография общего вида спектрометра InSpector 1000/CZT с подключенным
блоком детектирования CZT-020S.
Лист № 2
Всего листов 5
Программное обеспечение
Для обработки и хранения спектров и вывода информации используется встроенный в
анализатор наладонный компьютер, работающий под управлением операционной системы
Windows CE и программного обеспечения Genie CE. Спектры и результаты обработки сохра-
няются в виде файлов, в дальнейшем они могут быть скопированы на внешний персональный
компьютер для последующего хранения и обработки.
Для настройки параметров прибора и алгоритмов обработки спектра, а также для архи-
вации спектров и результатов измерений возможно использование внешнего управляющего
компьютера с утилитой обслуживания спектрометра Maintenance.
Результаты измерений и спектры, переданные на внешний компьютер с помощью ути-
литы обслуживания Maintenance, могут быть использованы для последующей обработки с це-
лью получения дополнительной информации программными пакетами RADMAP и Genie 2000.
Таблица 1. Идентификационные данные ПО спектрометра InSpector 1000/CZT
Наименование программного
обеспечения
Номер
версии
Analyze.exe
1.5.2
MD5
In1kExe.exe
1.5.2
MD5
Insp1k.exe
1.5.0.2
MD5
Идентификационное
наименование
программного
обеспечения
Алгоритмвы-
численияциф-
ровогоиденти-
фикатораПО
Программное обеспечение
спектрометра Genie CE
Утилита обслуживания
спектрометра
Maintenance
Цифровой
идентификатор
программного
обеспечения
7f0bcac4d20a60ebea65
22a088adba80
8d5aa94b0cd8346891fe
b6c78e59f62f
85f573316072797f4530
42c12a5e1fab
Примечание. Контрольная суммафайлов относится к текущей версии программного обеспечения.
Уровень защиты программного обеспечения гамма-спектрометров InSpector 1000/CZT
от непреднамеренных и преднамеренных изменений соответствует классу A в соответствии с
МИ 3286-2010.
Метрологические и технические характеристики
Наименование характеристики
Значение
Основные технические характеристики спектрометра InSpector 1000/CZT приведены в
таблице 2.
Таблица 2
от 0,04 до 1,9
±0,5
-
Диапазон энергий регистрируемого гамма-излучения, МэВ
Пределы допускаемой относительной погрешности характеристики преобра-
зования (интегральная нелинейность), %
Энергетическое разрешение по линии гамма-излучения с энергией 661,7 кэВ
радионуклида
137
Cs, кэВ, не более:
для блока детектирования CZT-005S
для блока детектирования CZT-020S
для блока детектирования CZT-060S
для блока детектирования CZT-500S
Максимальнаядопустимаявходнаястатистическаязагрузкаспектрометра, с
1
, неменее
10
10
15
20
5
×
10
4
5
Время установления рабочего режима, мин, не более
Нестабильность энергетической характеристики за 8 ч непрерывной работы, %,
не более
1
Лист № 3
Всего листов 5
Наименование характеристики
Значение
блок детектирования CZT-005S, CZT-020S, CZT-060S
блок детектирования CZT-500S
Продолжение таблицы 2
Источник питания
встроенный Li-Ion
аккумулятор
9
от минус10 до +40
от 84 до 106,7
до 95
Время работы от встроенного аккумулятора, ч, не менее
Условия эксплуатации:
-
температура окружающего воздуха, ºС
-
атмосферное давление, кПа
-
относительная влажность воздуха, %
Габаритные размеры, мм, не более
блок анализатора
интерфейсный блок
207 ×181 ×77
диаметр 45
высота 182
диаметр 8
высота 89
диаметр 24
высота 58
1,3
0,3
0,07
0,7
Масса, кг, не более
блок анализатора
интерфейсный блок
блок детектирования CZT-005S, CZT-020S, CZT-060S
блок детектирования CZT-500S
Средняя наработка на отказ 10000 ч.
Средний срок службы 6 лет.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации
гамма-спектрометра InSpector 1000/CZT методом компьютерной графики и на пленочную эти-
кетку, клеящуюся на корпус спектрометра..
Комплектность средства измерений
Наименование
Обозначение
Блок детектирования гамма-излучения
CZT Interface
1
1
1
В комплект поставки гамма-спектрометров InSpector 1000/CZT входят составные части
и эксплуатационная документация, указанные в таблице 3.
Таблица 3.
Кол-воПримечание
11
CZT-005S
CZT-020S
CZT-060S
CZT-500S
IN1K
1
Многоканальный анализатор (МКА)
Интерфейс для блока детектирования на основе
CZT
Соединительный кабель для подключения блока
детектирования к МКА (длиной 5, 10 или 20 м)
Интерфейсный кабель для подключения к компью-
теру
Зарядное устройство от сети переменного тока
1
Лист № 4
Всего листов 5
Примечание
ОбозначениеКол-во
Продолжение таблицы 3.
Наименование
Сумка для переноски
Руководство по эксплуатации спектрометра
Методика поверки
Программное обеспечение
1
CPR350MN0011
2104-001-2013 МП 1
InSpector 1000 1
2
Базовое программное обеспечение Genie-
2000
S504C12
Программное обеспечение Genie-2000 по
анализу гамма-спектров
S501C12
Дополнительная поставка по согласованию с заказчиком
IN1KCAR1
IN1KBAT 1 3
CZT COL 1 4
RADMAP12
S57312
Блокпитанияотбортовойсетиавтомобиля
Запасная аккумуляторная батарея
Коллиматорблокадетектирования
Программное обеспечение для оценки отно-
сительного вклада радионуклидов в сум-
марную активность и в мощность дозы
Программа математической калибровки по
эффективности ISOCS, включая данные ха-
рактеризации для конкретного детектора
Компьютер
Принтер
1 5
1 5
Примечания:
1)
– конкретная модель детектора согласуется с заказчиком при заказе спектрометра
2)
– поставляется в виде установочной копии на компакт диске;
3)
– количество по согласованию с заказчиком;
4)
– тип и количество по согласованию с заказчиком;
5)
– конкретная модель компьютера и принтера согласуется с заказчиком при заказе системы.
Поверка
осуществляется по документу МП 2104-001-2013 «Гамма-спектрометр InSpector 1000/CZT.
Методикаповерки», утверждённомуГЦИСИФГУП «ВНИИМим. Д.И. Менделеева» 22.08. 2013 г.
При поверке применяются источники фотонного излучения радионуклидные спектро-
метрические закрытые эталонные ОСГИ-3, Госреестр №46383-11, активностью от 10
4
до 10
5
Бк
с погрешностью не более ±4%.
Сведения о методиках (методах) измерений
CPR350MN001 «Гамма-спектрометр InSpector 1000/CZT. Руководство по эксплуата-
ции».
Нормативные и технические документы, устанавливающие требования к гамма-
спектрометрам InSpector 1000/CZT
1. ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
2. ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения
основных параметров.
3. Техническая документация изготовителя.
Лист № 5 Trial
листов 5
Рекомендации по области применения в сфере государственного регулирования обеспече-
ния единства измерений
-
при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;
-
при осуществлении производственного контроля за соблюдением установленных законода-
тельством Российской Федерации требований промышленной безопасности к эксплуатации
опасного производственного объекта.
Изготовитель
Компания Canberra France, Франция
Адрес: CANBERRA France, Route de Vauzelles, Zone Industrielle, La Vallée du Parc, 37600
LOCHES, FRANCE
тел. 33 (0)2 47 91 40 00, факс 33 (0)2 47 59 04 54)
Заявитель
ЗАО «Канберра – Паккард Трейдинг Корпорейшн»
Адрес: 117997, г Москва, ул. Миклухо-Маклая, д.16/10, корпус 32
тел/факс: (499) 724-85-77, (499) 724-86-11
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
Адрес: Россия, 190005, г.Санкт- Петербург, Московский пр., д. 19
тел.: (812) 251-76-01; факс:(812) 713-01-14
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологии
Ф.В. Булыгин
М.п.
«____»____________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 20151-00 | Масс-спектрометры с индуктивно связанной плазмой | VG Axiom, VG PQ ExCell | Фирма "TJA Solution", США | 1 год | Перейти |
| 14153-07 | Спектрометры атомно-абсорбционные | КВАНТ-АФА | ООО "Кортэк", г.Москва | 1 год | Перейти |
| 10958-87 | Установки для поверки гамма-радиометров | УПДП-1-3, УПДП-1-5 | Опытный завод "Эталон", г.Ногинск | 3 года | Перейти |
| 65179-16 | Дозиметры гамма-излучения | ДБГ-С11Д (исп. 03) | ООО НПП "Доза", г.Москва | 2,5 года | Перейти |
| 18458-99 | Спектрометры последовательные рентгенофлуоресцентные | S4 Explorer | Фирма "Bruker AXS GmbH", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
