Расходомеры-счетчики вихревые ИРВИС-РС4М, ГРСИ 55172-13
Номер госреестра:
55172-13
Наименование СИ:
Расходомеры-счетчики вихревые
Обозначение типа:
ИРВИС-РС4М
Производитель:
ООО НПП "Ирвис", г.Казань
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.10.2018
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52647/2
об утверждении типа средств измерений
Лист № 1
Всего листов 13
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
(в редакциях, утвержденных приказами Росстандарта № 292 от 17.08.2017 г.,
№ 1863 от 05.08.2019 г.)
Расходомеры-счетчики вихревые ИРВИС-РС4М
Назначение средства измерений
Расходомеры-счетчики вихревые ИРВИС-РС4М (далее - расходомеры-счетчики)
предназначены для измерения и индикации объемного расхода и объема при рабочих условиях
водорода, гелия, неагрессивных горючих и инертных газов (далее - газы), водяного пара, и
вычисления объемного расхода (объема) газов, приведенных к стандартным условиям по
ГОСТ 2939-63, массового расхода пара, количества тепловой энергии на основании измеренных
температуры, давления и объемного расхода.
Описание средства измерений
Принцип действия расходомеров-счетчиков основан на эффекте формирования за телом
обтекания цепочки вихрей (вихревой дорожки Кармана), частота следования которых в
широком диапазоне скоростей пропорциональна объемному расходу среды. Фиксация частоты
срыва вихрей производится чувствительным элементом детектора вихрей (далее - ДВ),
чувствительного к пульсациям скорости либо давления, расположенным в канале перетока тела
обтекания. При этом безразмерная частота формирования вихрей (число Sh) зависит только от
соотношения инерционных и вязких сил при обтекании тела (числа Рейнольдса Re).
Соотношениемеждуэтимидвумячисламигидродинамическогоподобияявляется
универсальным для различных сред и их параметров. Градуировочная зависимость
расходомера-счетчика, полученная в результате сличения с образцовым расходомером,
позволяет по частоте выходного сигнала определять значение объемного расхода среды.
Расходомеры-счетчики проводят расчет коэффициента сжимаемости газов, для
приведения измеренного объемного расхода (объема) к стандартным условиям. Для природного
газа коэффициент сжимаемости вычисляется по ГОСТ 30319.2–2015 и ГОСТ 30319.3–2015, для
свободного нефтяного газа по ГСССД МР 113-2003, для других газов – в соответствии с
нормативно-справочной документацией на эти газы, в том числе по ГСССД МР 118-2005,
ГСССД МР 135-2007 и ГСССД МР 147-2008.
Расходомеры-счетчики состоят из первичных преобразователей
1
(далее – ПП), блока
интерфейса и питания (далее – БИП), измерительного участка (далее – ИУ), устройства
подготовки потока (далее – УПП), шлюзовой камеры, соединительного кабеля, соединительных
кабелей первичных преобразователей давления и температуры.
ПП состоит из первичного преобразователя расхода (далее – ППР), первичного
преобразователя давления (далее – ППД), первичного преобразователя температуры (далее –
ППТ), блока преобразователя-усилителя (далее – БПУ), индикатора потока ИРВИС – ИП.
ППР представляет собой отрезок трубопровода с установленным в нем вихревым
преобразователем расхода. Вихревой преобразователь расхода представляет собой тело
обтекания с установленным в нем ДВ.
БИП состоит
2
из корпуса БИП, блока индикации с кнопками управления БИ, барьера
искрозащиты БИЗ, специализированного многоканального регистратора информации РИ, токового
интерфейса ТИ, блока питания сетевого БПС, блока питания внешнего БПВ, адаптера внешнего
питания АВП, устройства бесперебойного питания ИРВИС-УБП, коммуникационного кабеля,
блока четырехзначной индикации БИ4, блока управления БУ, адаптера питания АП.
1
В составе расходомера-счетчика может быть более одного ПП
2
Состав БИП зависит от модификации расходомера-счетчика и может выпускаться в бескорпусном
исполнении для монтажа на DIN-рейку.
Лист № 2
Всего листов 13
Рисунок 1 - Общий вид ПП расходомеров-счетчиков
Сигналы ДВ, ППД и ППТ обрабатываются в БПУ и в виде цифрового кода передаются
по соединительному кабелю в РИ.
БИП обеспечивает питание одного или нескольких ПП по искробезопасной цепи.
Специализированный многоканальный регистратор информации РИ, в составе БИП,
обеспечивает прием данных об измеренных параметрах с одного или нескольких ПП.
ИУ и УПП представляют собой отрезки трубопроводов прямой или специальной формы,
предназначенные для нормализации потока с целью обеспечения корректности измерений,
производимых расходомером-счетчиком.
Расходомеры-счетчики по конструктивному исполнению ПП имеют три модификации:
полнопроходную(ИРВИС-РС4М-Пп),вставную(ИРВИС-РС4М-В)ипогружную
(ИРВИС-РС4М-Пр).
Расходомеры-счетчики по условиям применения имеют три исполнения, которые
обозначаются:
ИРВИС-РС4М-ХХ-16(25…100)Газ с давлением до 1,6 (2,5; 4,0; 6,3; 10) МПа;
ИРВИС-РС4М-ХХ-Пар Газ при давлении до 10 МПа, водяной пар при давлении до
2,5 МПа и температурой до 250 °С;
ИРВИС-РС4М-ХХ-АэрМ Водород технический ГОСТ 3022 марок А, Б и В, гелий
ТУ 51-490-80 марок А, Б и В.
Расходомеры-счетчики в зависимости от типа примененного ДВ имеют три исполнения:
ППС, ДДП, ДИМ.
В состав расходомера-счетчика может входить устройство ИРВИС-Извещатель,
предназначенное для дистанционного контроля текущих значений и получения архивов, а
также оповещения о нештатной работе. Для копирования архивов из памяти расходомера
счетчика используется комплект вспомогательных устройств «Диспетчеризация ногами».
Общий вид расходомеров-счетчиков представлен на рисунке 1. Внешний вид БИП
представлен на рисунке 2
а) модификация ИРВИС-РС4М-Ппб) модификация ИРВИС-РС4М-Пп-Пар
в) модификация ИРВИС-РС4М-Прг) модификация ИРВИС-РС4М-В
Лист № 3
Всего листов 13

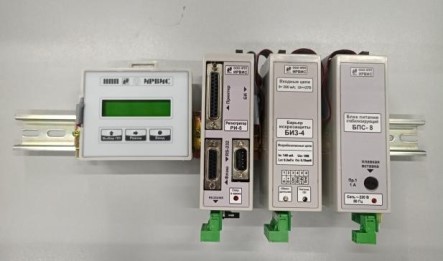

а) корпусное исполнениеб) бес корпусное исполнение
Рисунок 2 - Общий вид БИП
Пломбировка расходомеров-счетчиков осуществляется нанесением знака поверки и
установкой пломб предприятия, проводившего пусконаладочные работы и (или) установкой
специальных разрушаемых стикеров изготовителя.
Пломбировка расходомеров-счетчиков нанесением знака поверки осуществляется
давлением на свинцовые (пластмассовые) пломбы,установленных на контровочных
проволоках, проведенных через специальные отверстия, отмеченные цифрой 1 на рисунке 3 и в
виде оттиска каучукового клейма, нанесенного на маркировочные таблички первичного
преобразователя и блока интерфейса и питания, отмеченные цифрой 4 на рисунке 3.
Пломбировка расходомеров-счетчиков предприятием, производившим пусконаладочные
работы, осуществляется установкой свинцовых (пластмассовых) пломб, установленных на
контровочных проволоках, проведенных через специальные отверстия, отмеченных цифрой 2
на рисунке 3.
Пломбировка расходомеров-счетчиков установкой специальных разрушаемых стикеров
изготовителя осуществляется для блока интерфейса и питания, имеющего бескорпусное
исполнение. Места нанесения специальных разрушаемых стикеров отмечены цифрой 3 на
рисунке 3.
а) модификация ИРВИС-РС4М-Пп
б) модификация ИРВИС-РС4М-Пп-Пар
Лист № 4
Всего листов 13
в) модификация ИРВИС-РС4М-Пр
г) модификация ИРВИС-РС4М-В
д) блок интерфейса и питания в корпусном
исполнении
е) блок интерфейса и питания в бескорпусном
исполнении
ж) маркировочная табличка блоказ) маркировочная табличка первичного преобразователя
интерфейса и питания

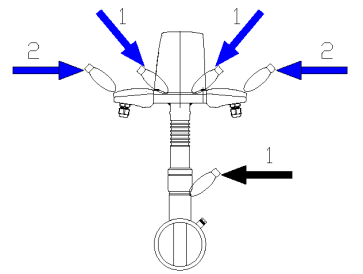

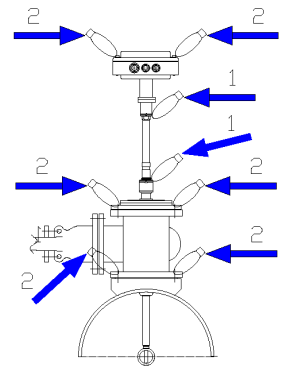

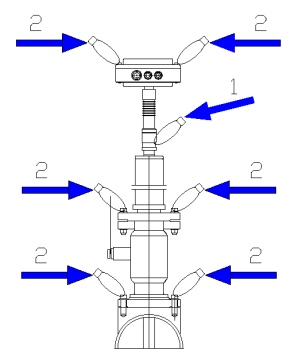

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Программное обеспечение
Программное обеспечение (далее – ПО) является встроенным ПО БИП, БПУ и
обеспечивает реализацию функций расходомеров-счетчиков.
ЗащитаПОрасходомеров-счетчиковотнепреднамеренныхипреднамеренных
изменений и обеспечение его соответствия утвержденному типу, осуществляется путем
разделения, идентификации, защиты от несанкционированного доступа. Идентификация ПО
расходомеров-счетчиковосуществляетсяпутем отображенияна дисплееструктуры
идентификационных данных. Часть этой структуры, относящаяся к идентификацииПО
расходомеров-счетчиков, представляет собой хэш-сумму(контрольнуюсумму) ПО.
Программный код от непреднамеренных и преднамеренных изменений и считываний защищен
с помощью log-битов защиты, ведения доступного только для чтения журнала событий.
Лист № 5
Всего листов 13
Доступ к ПО расходомеров-счетчиков для пользователя закрыт. При изменении
установленных параметров (исходных данных) в ПО системы обеспечивается подтверждение
изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при
этом сообщения о событиях (изменениях) записываются в журнал событий, доступный только
для чтения. Данные, содержащие результаты измерений, защищены от любых искажений путем
кодирования.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077–2014.
Значение
РИ
РИ
863..899
CRC-32
CRC-32
Таблица 1 – Идентификационные данные ПО
Идентификационные данные
(признаки)
Наименование ПОрасходомеров-
счетчиков
одноканальных
расходомеров-
счетчиков
многоканальных
расходомеров-
счетчиков
многоканальных
специальной
комплектации (с
индикатором
потока,
реверсивных и т.п.)
РИ
Идентификационное
наименование ПО
1
Номер версии ПО
2
423..449,
461..499
0x3B476C2C
613..619,
623..629,
657..670
0xCCC0EC4C
Цифровой идентификатор ПО0x641666AF
Алгоритмвычисления
цифровогоидентификатораC
RC-
32 ПО
Примечания:
1
В документации, распечатываемых отчетах, при выводе через интерфейс пользователя,
интерфейс связи (RS232, RS485) идентификационное наименование ПО, номер аппаратной
комплектации, номер версии ПО могут разделяться знаком «дефис» («-»), идентификационное
наименование ПО может выводится кириллицей («РИ») или латиницей («RI»).
2
Последняя цифра трехзначного номера версии ПО относится к обозначению метрологически
незначимой части ПО, по этой причине не влияет на контрольную сумму метрологически
значимой части ПО.
Для конфигурирования, диагностики расходомера-счетчика вихревого ИРВИС-РС4М,
проведения поверки, а также считывания, обработки и анализа архивных и текущих данных с
расходомеров-счетчиков может применяться программное обеспечение «ИРВИС-ТП».
Метрологические и технические характеристики
от 7 до 12000
от 11 до
12000
Модификация расходомера-счетчика
Таблица 2 – Метрологические характеристики
Наименование параметраЗначение параметра
ИРВИС-ИРВИС-
РС4М-Пп-1 РС4М-Пп-0,7
ИРВИС-
РС4М-В
объемного
рабочих
Диапазон измерений
расходагазапри
условиях, м
3
/ч
ИРВИС-РС4М-
Пр
от 717 до
12000
1
(при DN300)
Лист № 6
Всего листов 13
Q
пер
<
Q
<
Q
наиб
±
0,25
±
0,3
±
0,05
Наименование параметра
от 0,0049 до 130,9
Значение параметра
Модификация расходомера-счетчика
ИРВИС-ИРВИС-ИРВИС-ИРВИС-РС4М-
РС4М-Пп-1 РС4М-Пп-0,7РС4М-В Пр
от 0,015 доот 0,5 до 139
130,9(при DN300)
1
от -40 до +250
от 0,05 до 10,00
от 0,05 до 10,00
50, 80, 100,
27, 50, 80, 100, 150, 200, 300
150, 200, 300
от 300 до 2000
Диапазон измерений массового
расхода пара, т/ч
Диапазонизмерений
температуры, °С
Диапазон измерений абсолютного
давления, МПа:
-
природного газа
-
прочих газов
Диаметрыусловногопрохода
первичного преобразователя, мм
Пределы допускаемой
относительнойпогрешности
(относительной расширенной
неопределенности) при измерении
объемного расхода (объема) газа и
пара при рабочих условиях, %:
Q
пор
<
Q
<
Q
пер
±
(0,533 +
±
(0,133+
±
(0,933 +
±
(0,933+
1,467Q
пор
/Q) 1,867Q
пор
/Q) 1,067Q
пор
/Q) 1,067Q
пор
/Q)
±
0,9
±
0,6
±
1,2
±
1,2
Пределыдопускаемой
относительнойпогрешности
(относительной расширенной
неопределенности) при измерении
температуры, %
Пределыдопускаемой
относительнойпогрешности
(относительной расширенной
неопределенности) при измерении
давления, %
Пределыдопускаемой
относительнойпогрешности
(относительной расширенной
неопределенности) вычислений
объемного расхода (объема) газа
пристандартных условиях,
обусловленной алгоритмом
вычислений и его программной
реализацией, %
Лист № 7
Всего листов 13
Q
пер
<
Q
<
Q
наиб
±
(0,5 +
2Q
пор
/Q)
±
1
±
(0,1 +
2,4Q
пор
/Q)
±
0,7
±
(0,67 +
3,33Q
пор
/Q)
±
1,5
±
(0,67 +
3,33Q
пор
/Q)
±
1,5
Q
пер
<
Q
<
Q
наиб
±
(0,5 +
2Q
пор
/Q)
±
1
±
(0,1 +
2,4Q
пор
/Q
±
0,7
±
(0,67 +
3,33Q
пор
/Q)
±
1,5
±
(0,67 +
3,33Q
пор
/Q)
±
1,5
±
0,2
±
2
±
0,01
±
0,15
Наименование параметраЗначение параметра
Модификация расходомера-счетчика
ИРВИС-
РС4М-Пп-1
ИРВИС-
РС4М-Пп-0,7
ИРВИС-
РС4М-В
ИРВИС-РС4М-
Пр
Пределы допускаемой основной
относительнойпогрешности
(относительной расширенной
неопределенности) расходомера-
счетчика при измерении
объемного расхода (объема) газа,
приведенного кстандартным
условиям,или массыгаза,с
учетом погрешностей измерения
объемного расхода, давления,
температуры и вычисления
коэффициента сжимаемостив
диапазоне расходов, %:
Q
пор
<
Q
<
Q
пер
Пределыдопускаемой
относительной погрешности при
измерении энергосодержания (без
учета погрешности определения
теплоты сгорания газа)и
количества тепловой энергии (без
учета погрешности вычисления
энтальпии водяногопара)в
диапазоне расходов, %:
Q
пор
<
Q
<
Q
пер
Пределыдопускаемой
относительнойпогрешности
преобразования цифровых
сигналов в выходные аналоговые
(токовые) по ГОСТ 26.011-80, %
Пределыдопускаемой
относительнойпогрешности
расходомера-счетчика при наборе
дозы от 100 до 9999 м
3
, %
Пределыдопускаемой
относительнойпогрешности
счетчика времени наработки, %
Пределы дополнительной
относительнойпогрешности
расходомера-счетчикапри
измерении объемного расхода
(объема) от влияния изменения
температуры окружающей среды
от (20
±
5) С в рабочем диапазоне
температур, %/10 °С.
Лист № 8
Всего листов 13
Наименование параметраЗначение параметра
Модификация расходомера-счетчика
ИРВИС-ИРВИС-ИРВИС-ИРВИС-РС4М-
РС4М-Пп-1 РС4М-Пп-0,7РС4М-В Пр
Примечания:
1
Диапазон измерения зависит от диаметра трубопровода, на котором применяется расходомер-
счетчик, и определяется в соответствии с руководством по эксплуатации.
Q
пор
– пороговое значение измеряемого расхода;
Q
пер
– переходное значение измеряемого расхода;
Q
наиб
– наибольшее значение измеряемого расхода.
Методика определения Q
пор
и Q
пер
приведена в руководстве по эксплуатации.
Значения объемных расходов измеряемой среды даны для следующих условий:
рабочий газ – воздух; давление Р
абс
= 0,1 МПа, температура – плюс 20 °С;
рабочий газ – перегретый или насыщенный сухой водяной пар при температуре плюс 250 °С.
Таблица 3 – Основные технические характеристики
Наименование параметраЗначение
Измеряемая средаприродныйгазпоГОСТ5542–2014,
свободный нефтяной газ, водород, гелий,
ацетилен, другие горючие газы, воздух,
инертные газы, перегретый водянойи
насыщенный сухой пар
Выходные сигналы частотный (от 0 до 10000 Гц); импульсный;
аналоговый
1
(от 0 до 5 мА и от 4 до 20 мА);
Цифровые интерфейсы связиRS232, RS485, Ethernet TCP/IP
1
, сотовая
связь
1
, СТРП-18.2
1
-
33
430
155
Параметры измеряемой среды:
-
вязкость газов, Па·с
от 6∙10
-6
до 35∙10
-6
Параметры электрического питания:
-
напряжение переменного тока, В
220
+
22
-
частота переменного тока, Гц 5
0
±
1
Потребляемая мощность, Вт, не более25
Габаритные размеры ПП, мм, не более:
-
высота
от 193 до 260
-
ширина
от 190 до 202
-
длина
от 200 до 1115
Габаритные размеры БИП, мм, не более:
-
высота
250
-
ширина
-
длина
Масса, кг, не более
-
ПП
от 3,5 до 302
-
БИП
3,5
Условия эксплуатации:
-
температура окружающей среды, °С
а) ПП
от -40 до +45;
б)
Б
ИП
от -10 до +45
2
-
относительная влажность при температуре
плю
с
3
5
°С, %, не б
о
лее
(95
±
3)%
-
атмосферное давление, кПа
от 84,0 до 106,7
Лист № 9
Всего листов 13
Наименование параметраЗначение
Устойчивость к воздействию синусоидальных
вибраций:
-
ИРВИС-РС4-ХХ-ДДП
ч
ас
тота
с
и
нусоид
а
ль
н
ых вибра
ц
ий от 5 до
150 Гц, амплитуда ускорения не более
6,8 м/с
2
;
-
ИРВИС-РС4-Пп-ППС
ч
ас
т
о
т
а с
и
нус
о
ид
а
ль
н
ых виб
р
а
ц
ий от 5 до
55 Гц, амплитуда смещения для частоты
ниже частоты перехода 0,35 мм, амплитуда
ускорениядлячастотывышечастоты
перехода 19,6 м/с
2
Средняя наработка на отказ, ч80000
Средний срок службы, лет 15
Маркировка взрывозащиты:
-
ПП
1Ex ib d IIС T4
Gb X
-
БИП
[Ex ib Gb] IIC
Степень защиты по ГОСТ 14254–2015IP54
3
Примечания:
1
Комплектуется по заказу.
2
По специальному заказу возможно исполнение БИП – от -40 до +45 °С.
3
Степень защиты БИП в бескорпусном исполнении определяется степенью защиты шкафа
(корпуса), в котором он установлен (не менее IP54).
Знак утверждения типа
наносится на маркировочные таблички, прикрепляемые к ПП и БИП расходомера-счетчика
методом лазерной гравировки (шелкографии и т.п.) и на титульные листы руководства по
эксплуатации типографским способом.
Комплектность средства измерений
тво
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
К
о
личес
Примечание
–
Первичный преобразователь
1
Взависимостиот от 1 до Количество ПП определяется
модификации 4 шт. по заказу
– индикаторпотока ИРВС 1801.0000.000 от 1 до Поставляетсяпозаказув
ИРВИС-ИП 4 шт. составе расходомера-счетчика
– ИУИРВС0101.0000.00 от 1 до Поставляетсяпозаказув
РУ 4 шт. составе расходомера-счетчика
– УППИРВС 7201.0000.00от 1 до Поставляетсяпозаказув
ИРВС 7202.0000.00 4 шт. составе расходомера-счетчика
ИРВС 4128.1000.000
ИРВС 4128.2000.000
Блокинтерфейсаи
питания, в составе:ИРВС 0104.0000.001 шт.
– корпус БИП;ИРВС 2101.0000.0001 шт. Поставляетсяпозаказув
составе расходомера-счетчика
– блок индикации БИ;ИРВС 1112.0400.001 шт.–
– барьерискрозащиты ИРВС 1112.0200.00 от 1 до
БИЗ;4 шт.
–
Лист № 10
Всего листов 13
–
–
тво
НаименованиеОбозначение
К
о
личес
Примечание
– блок питания сетевой ИРВС 2101.0300.000 1 шт. Поставляется по заказу в
БПС; составе расходомера-счетчика в
зависимости от комплектации
– блок питания внешний В зависимости от 1 шт. Поставляется по заказу в
БПВ; типа составе расходомера-счетчика в
зависимости от модификации.
– устройствоИРВС 3902.0000.0001 шт. Поставляетсяпозаказув
бесперебойного питания составе ИРВИС-РС4
ИРВИС-УБП;
– адаптер внешнего ИРВС 3503.0000.000 1 шт. Поставляется по заказу в
питания АВП; составе расходомера-счетчика в
зависимости от модификации
– специализированныйИРВС 1112.0100.001 шт.
многоканальныйрегистратор–
РИ;
– коммуникационныйИРВС 4300.0000.0001 шт. Поставляетсяпозаказув
кабель; составе расходомера-счетчика
– токовый интерфейс ТИИРВС 3400.0000.000 от 1 до Поставляетсяпозаказув
4 шт. составе расходомера-счетчика
– блокчетырехзначной ИРВС 2102.1100.0001 шт. В составе ИРВИС-РС4-АэрМ
индикации БИ4;
– блок управления БУ; 1 шт.
– адаптер питания АП. 1 шт.
ИРВИС-ИзвещательИРВС 3143.0000.0001 шт. Поставляется по заказу
Расходомеры-счетчики
РС4М. Паспорт
ИРВИС- ИРВС9100.0000.00 1 экз.
ПС5
Методика поверкиМП 0954-1-20191 экз.–
Расходомеры-счетчики ИРВИС- ИРВС
РС4М.Руководствопо РЭ5
эксплуатации
5 расходомеров-
направляемых в
9100.0000.00 1 экз. На каждые
счетчиков,
один адрес
Первичныйпреобразователь Взависимостиот 1 экз.
температуры. Паспорттипа
от 1 экз.
–
Первичныйпреобразователь Взависимости
температуры. Свидетельство о типа
поверке
Соединительный кабель МКЭШ 5∙0,5
2
ГОСТ 10348-80
Пломбировочные стикеры
3
3M 7613
10 м–
Более Поставляетсяпозаказув
10мсоставе расходомера-счетчика
1 комп- Поставляется по заказу в
лект составе расходомера-счетчика
Комплект ЗИП:
– вставка плавкая ВП-1-2;
– детектор вихрей
ОЮО.480.003.ТУ
ИРВС 0105.0600.00
2 шт. В составе расходомера-счетчика
1 шт. моделиИРВИС-РС4-ХХ-ППС
Комплект монтажный.
ИУ. Паспорт.
ИРВС0101.0000.00 1 шт.
ИМ
ИРВС0101.0000.00 1 экз.
ПС
Поставляетсяпозаказув
составе расходомера-счетчика
Поставляетсяпозаказув
составе расходомера-счетчика
CDдискспрограммным ИРВС 3900.0000.001 шт.
обеспечением «ИРВИС-ТП»
Лист № 11
Всего листов 13
Примечание
–
–
НаименованиеОбозначение
Количес
тво
Комплект
ногами»
«Диспетчеризация ИРВС 3901.0000.001 комп-
лект.
ИРВИС-РС4.Инструкцияпо И9101-2041 экз.
эксплуатации комплекта
«Диспетчеризация ногами»
Модуль«ИРВИС-ТП. ПОИРВИС-ТП. 1 шт.
Диспетчер», в комплекте с нуль- Диспетчер.Версия
модемным кабелем ХХ
Поставляетсяпозаказув
составе расходомера-счетчика
П р им еч а ния :
1
Первичный ППД поверяется в составе расходомера-счетчика. Отдельного свидетельства о поверке
ППД не выпускается.
2
Марка кабеля может быть заменена на другую с аналогичными характеристиками;
3
Только для бескорпусного исполнения БИП.
Поверка
осуществляется по документу МП 0954-1-2019 «Инструкция. ГСИ. Расходомеры-счетчики
вихревые ИРВИС-РС4М. Методика поверки», утвержденному ФГУП «ВНИИР» 11.04.2019 г.
Основные средства поверки:
-
рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 29.12.2018 г.
№2825 с пределами допускаемой относительной погрешности ±0,3% в диапазоне значений,
соответствующих диапазону измерений поверяемого расходомера-счетчика;
-
рабочий эталон единицы избыточного давления 2-го разряда в соответствии с
приказом Росстандарта от 29.06.2018 № 1339 в диапазоне значений избыточного давления,
соответствующих диапазону измерений поверяемого средства измерений;
-
рабочий эталон единицы абсолютного давления 3-го разряда по ГОСТ Р 8.840–2013 в
диапазонезначенийабсолютногодавления,соответствующихдиапазонуизмерений
поверяемого средства измерений;
-
рабочий эталон 3-го разряда единицы электрического сопротивления постоянного тока
в соответствии с приказом Росстандарта от 15.02.2016 №146 в диапазоне от 1 до 2000 Ом;
-
рабочий эталон 2-го разряда единицы силы постоянного электрического тока в
соответствии с приказом Росстандарта от 01.10.2018 №2091 в диапазоне от 0 до 25 мА;
-
частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном
информационном фонде 9084-90), пределы измерений от 0,1 до 200 МГц, пределы допускаемой
относительной погрешности по частоте опорного генератора
±
5∙10
-7
Гц;
-
нутромермикрометрическийНМ(регистрационныйномервФедеральном
информационном фонде 35818-13);
-
штангенциркуль электронный ШЦЦ-III-400 (500, 630, 800, 1000) (регистрационный
номер в Федеральном информационном фонде 36767-08);
-
термогигрометр ИВА-6А-Д (регистрационный номер в Федеральном информационном
фонде 46434-11), диапазон измерения влажности от 0 до 98 %, пределы абсолютной
погрешности ±2 %; диапазон измерения температуры от минус 20 ˚С до плюс 60˚С, пределы
абсолютной погрешности ±0,3 ˚С; диапазон измерения атмосферного давления от 70 до 110
кПа, пределы абсолютной погрешности ±0,25 кПа;
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на расходомеры-счетчики в
соответствии с рисунком 2.
Лист № 12
Всего листов 13
Сведения о методиках (методах) измерений
Методика измерений газа изложена в ГОСТ Р 8.740–2011 «ГСИ. Расход и количество
газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и
счетчиков».
Методика измерений водяного пара изложена в ФР.1.29.2003.00885 «ГСИ. Расход и
количество газа. Методика выполнения измерений расходомерами газа вихревыми».
Нормативные и технические документы, устанавливающие требования к расходомерам-
счетчикам вихревым ИРВИС-РС4М
ГОСТ Р 8.618–2014 ГСИ. Государственная поверочная схема для средств измерений
объемного и массового расходов газа
ГОСТ 26.011–80 Средства измерений и автоматизации. Сигналы тока и напряжения
электрические непрерывные входные и выходные
ГОСТ 5542–2014 Газы горючие природные промышленного и коммунально-бытового
назначения. Технические условия
ГОСТ 14254–2015 Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 28723–90 Расходомеры скоростные, электромагнитные и вихревые. Общие
технические требования и методы испытаний
ГОСТ 30319.2–2015 Газ природный. Методы расчета физических свойств. Вычисление
физических свойств на основе данных о плотности при стандартных условиях и содержании
азота и диоксида углерода
ГОСТ 30319.3–2015 Газ природный. Методы расчета физических свойств. Вычисление
физических свойств на основе данных о компонентном составе
ГОСТ Р 8.740–2011 ГСИ. Расход и количество газа. Методика измерений с помощью
турбинных, ротационных и вихревых расходомеров и счетчиков
ГОСТ Р 8.741–2011 ГСИ. Объем природного газа. Общие требования к методикам
измерений
ГОСТ Р 8.615–2005 ГСИ. Измерения количества извлекаемых из недр нефти и нефтяного
газа
ГОСТ Р 8.733–2011 ГСИ. Системы измерений количества и параметров свободного
нефтяного газа. Общие метрологические и технические требования
ГОСТ Р 52931–2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ИРВС 9100.0000.00 ТУ5 Расходомеры-счетчики вихревые ИРВИС-РС4М. Технические
условия
Изготовитель
Общество с ограниченной ответственностьюнаучно-производственное предприятие
«ИРВИС» (ООО НПП «ИРВИС»)
ИНН 1659005490
Адрес: 420021, РТ, г. Казань, ул. Парижской коммуны, 25/39
Телефон (факс): (843) 212-56-31, 212-56-30
Web-сайт:
Е-mail: 1@gorgaz.ru
Испытательные центры
Общество с ограниченной ответственностью «Метрологический центр СТП»
Адрес: 420107, г. Казань, ул. Петербургская 50, корп. 5
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт:
Е-mail:
Аттестат аккредитации ООО «Метрологический центр СТП» по проведению испытаний
средств измерений в целях утверждения типа №30151-11 от 01.12.2011 г.
Лист № 13
Всего листов 13
В части вносимых изменений
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А
Телефон: (843) 272-70-62, факс: (843) 272-00-32
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
(Редакция приказа Росстандарта № 1863 от 05.08.2019 г.)
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 65028-16 | Счетчики воды | Протей | ООО "Сфера экономных технологий", г.Омск | 4 года - для гор.воды; 6 лет - хол. | Перейти |
| 13929-94 | Счетчики газа мембранные | Magnol | Фирма "Compteurs Magnol S.A.", Франция | 8 лет | Перейти |
| 33952-07 | Счетчики холодной и горячей воды крыльчатые | КВх 1,5 \"Тритон\" и КВг 1,5 \"Тритон | ООО "Лиом плюс", г.С.-Петербург | 5 лет | Перейти |
| 15070-95 | Счетчики тепловой энергии | Sensonic 0,6; 1,5; 2,5 | Фирма "Raab Karcher", Германия | 1 год | Перейти |
| 13839-19 | Счетчики газа ротационные | Delta | Фирма "Itron GmbH", Германия | 5 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
