Приложение к свидетельству № 42342
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Имитаторы электродной системы И-02
Назначение средства измерений
Имитаторы электродной системы И-02 предназначены для проверки работоспособно-
сти рН-метров, редоксметров и рХ-метров(иономеров)
Описание средства измерений
Принцип действия имитаторов: суммарная ЭДС электродной системы имитируется на-
пряжением, снимаемым с кнопочных переключателей. Падение напряжения на секциях ре-
зисторов равно 1 (00, 10, 1. и 0,1) мВ. Для получения точности установки выходного напря-
жения большей, чем это обеспечивается кнопочными переключателями, к имитатору под-
ключают лабораторный потенциометр.
Имитаторы являются переносными приборами. Все узлы и детали размещены в метал-
лическом корпусе, который закрывается крышкой с ручкой. Органы управления вынесены на
панель корпуса.
место пломбирования

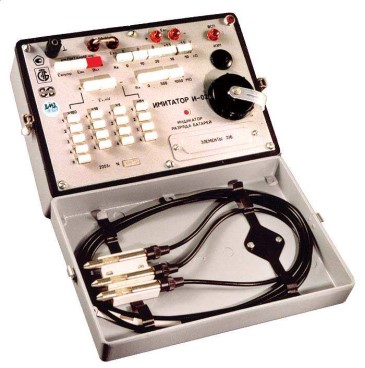

Рис. Имитатор электродной системы И-02
Имитаторы позволяют проверять:
– исправность соединительных линий электроды-преобразователи;
– работоспособность рН-метров, редоксметров, рХ-метров (иономеров) в условиях
производства;
– влияние на показания указанных приборов изменения сопротивления электродов и
ЭДС «земля-раствор»;
– помехозащищенность рН-метров, редоксметров и рХ-метров (иономеров).
Место клеймения
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Пределы выходного напряжения имитаторов – ±2011 мВ.
Значения сопротивлений, имитирующих внутреннее сопротивление измерительного
электрода – (0, 500 и 1000) МОм.
Значения сопротивлений, имитирующих внутреннее сопротивление вспомогательного
электрода – (0, 10, 20) кОм.
Пределы допускаемой абсолютной погрешности установки выходного напряжения оп-
ределяются по формуле
Δ = ±(0,0051U
x
+0,1) мВ,
где U
x
–установленное значение выходного напряжения, мВ.
Пределы допускаемой относительной погрешности установки сопротивлений, имити-
рующих внутреннее сопротивление измерительного электрода – ± 25 % от номинального
значения.
Пределы допускаемой относительной погрешности установки сопротивлений, имити-
рующих внутреннее сопротивление вспомогательного электрода – ± 1 % от номинального
значения.
Выходное сопротивление имитатора при равенстве нулю сопротивлений измерительно-
го и вспомогательного электродов – не более 0,55 кОм на 1 мВ выходного напряжения.
Значения напряжения между цепью вспомогательного электрода и клеммой (ЭДС «Зем-
ля – раствор») – [0, минус (1,5±0,2), плюс (1,5±0,2)] В.
Сопротивление изоляции высокоомного контакта гнезда «ИЗМ» относительно клеммы,
не менее – 5K10
12
Ом.
Сопротивление изоляции электрических цепей имитатора относительно клеммы не ме-
нее – 10
9
Ом
Питание имитаторов осуществляется от автономного источника, состоящего:
из двух нормальных элементов питания
напряжение источника – 2,0 В;
ток – 2 мкА
или
из трех элементов питания по 1,5 В (типа Э 316)
напряжение источника – 4,5 В,
ток – 1 мА.
Средний срок службы, не менее – 8 лет.
Габаритные размеры, не более – 250х160х145 мм.
Масса, не более – 2,0 кг.
Знак утверждения типа
Знак утверждения типа наносится на панель имитаторов И-02 и на титульный лист Ру-
ководства по эксплуатации типографским способом.
Комплектность средства измерений
В комплект поставки входят:
– имитатор И-02 – 1 шт.;
– кабели – 2 шт.;
– руководство по эксплуатации – 1 шт.;
– методика поверки – 1 шт.
