Анализаторы промышленные многопараметрические IQ, ГРСИ 54502-13
Номер госреестра:
54502-13
Наименование СИ:
Анализаторы промышленные многопараметрические
Обозначение типа:
IQ
Производитель:
Фирма "WTW Wissenschaftlich-Technische Werkstatten", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
08.08.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51887
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы промышленные многопараметрические IQ
Назначение средства измерений
Анализаторы промышленные многопараметрические IQ (далее – анализаторы)
предназначены для измерений состава и свойств природных, питьевых, промышленных и
сточных вод: рН, ОВП (окислительно-восстановительного потенциала), мутности
(массовой концентрации взвешенных частиц), химического потребления кислорода
(ХПК),биохимическогопотреблениякислорода(БПК),массовой концентрации:
растворенного кислорода, нитритного и нитратного азота, аммонийного азота, фосфора
ортофосфатного, общего органического углерода, удельной электрической проводимости,
температуры жидкости.
Описание средства измерений
Принцип работы анализаторов основан на регистрации изменений электрических
сигналов, поступающих от измерительных датчиков, в зависимости от значения
измеряемых показателей.
Анализаторысостоятизблокарегистрациииуправленияконтроллера
(IQ SENSOR NET 2020 XT USB или DIQ/S 182 ХТ-4) и подключаемых к ним модулей и
измерительных датчиков проточного, погружного или вставного исполнений со
сменными сенсорами и соединительными кабелями. Контроллеры программируются и
управляют процессом измерения в соответствии с поставленными задачами (текущие
измерения, мониторинг и т.д.).
К контроллерам IQ возможно подключение нескольких датчиков для измерения
соответствующих параметров или автоматических модулей.
·
Датчик AmmoLyt 700 IQ предназначен для измерения массовой концентрации
аммонийного азота и температуры.
·
Датчики FDO 700 IQ SW, TriOxmatic 702 IQ предназначены для измерения
массовой концентрации растворенного кислорода и температуры.
·
Датчик NitraLyt Plus 700 IQ предназначен для измерения массовой концентрации
нитратного азота и температуры.
·
Датчик NitraVis 700 IQ предназначен для измерения нитратного азота и общего
содержания твердых взвешенных частиц.
·
Датчики SensoLyt 700 IQ и SensoLyt 700 IQ SW предназначены для измерения рН
(ОВП) и температуры.
·
Датчик VARiON 700 IQ предназначен для измерения массовой концентрации
аммонийного и нитратного азота, температуры.
·
Датчик ViSolid 700 IQ предназначен для измерения массовой концентрации
твердых взвешенных частиц.
·
Датчик VisoTurb 700 IQ предназначен для измерения мутности и массовой
концентрации взвешенных частиц.
·
Датчик Tetracon 700 IQ предназначен для измерения удельной элекрической
проводимости и температуры.
·
Датчик NiCaVis 700/X IQ предназначен для измерения массовой концентрации
нитраного азота, химического потребления кислорода (ХПК) или массовой концентрации
общего органического углерода или биохимического потребления кислорода (БПК) в
зависимости от настроек.
.
Лист № 2
Всего листов 7
·
Датчик Tetracon 700 IQ предназначен для измерения удельной элекрической
проводимости (УЭП) и температуры.
·
ДатчикCarboVis700/XIQ(TS)предназначендляизмерениямассовой
концентрации твердых взвешенных частиц, химического потребления кислорода (ХПК)
или массовой концентрации общего органического углерода или биохимического
потребления кислорода (БПК) в зависимости от настроек.
·
Модуль MIQ/C6 с шестиканальным токовым выходом для системы DIQ/2 182 XT-4
обеспечивает выходной сигнал тока в системе IQ.
·
Вентильный модуль MIQ/CHV PLUS обеспечивает работу переключаемого клапана
для подачи сжатого воздуха на чистящие головки датчика.
·
Модуль токового trial MIQ/IC2 обеспечивает два токовых выхода 0,4…20 мА для
системы IQ для подсоединения внешних измерительных приборов через их токовый
выход.
·
Модуль MIQ/JBR предназначен для усиления сигнала и устанавливается, если
суммарная длина кабелей превышает 1000 м. Для усиления сигнала данный модуль делит
IQ на два диапазона дальности распространения сигналов. В системе IQ можно
установить до двух модулей усиления сигнала. Это обеспечивает работу анализатора при
суммарной длине кабелей до 3000 м.
·
Модуль– разветвитель MIQ/JBпредназначен для разветвления системы
(объединение нескольких анализаторов в системе), увеличения количества подключаемых
датчиков.
·
Модуль MIQ/R6 оснащен шестью релейными выходами, к которым возможно
произвести подключение датчиков. Подключенные релейные выходы используются для
контроля и управления датчиками или для вывода результатов измерений.
·
Комбинированный модуль MIQ/CR3 и DIQ/CR3 имеет три токовых вывода и три
релейных вывода. К токовым и релейным выводам можно подключить датчики для
контроляилипередачирезультатовизмерений.Свободныерелейныевыводы
используются для общего контроля.
·
Модуль питания MIQ/24V обеспечивает рабочее напряжение для системы IQ
SENSOR NET. Возможна установка до трех модулей питания. Число модулей MIQ/24V
зависит от числа датчиков в системе и их энергоемкости, а также потерь в кабелях
системы IQ SENSOR NET.
·
Модуль MIQ/(A-) MOD расширяет архитектуру системной связи за счет
интерфейса Modbus, через который можно получить данные датчика через протокол
Modbus RTU и подключить анализатор к персональному компьютеру для передачи
данных.
·
Модуль MIQ/(A-) PR расширяет архитектуру системной связи за счет интерфейса
для подключения к ведущему устройству PROFIBUS (например, к персональному
компьютеру).

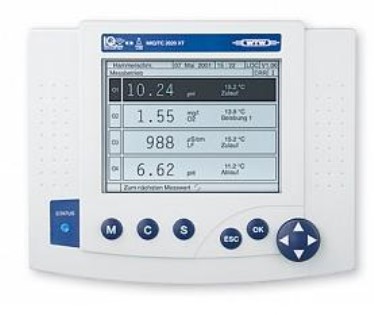

Фотография внешнего вида анализатора представлена на рисунке 1.
Лист № 3
Всего листов 7
Программное обеспечение
Анализаторыоснащеныпрограммнымобеспечением,позволяющим
осуществлять контроль процесса измерений, сохранять результаты измерений, проводить
их статистическую обработку и архивирование.
Программное обеспечение анализатора заложено в микропроцессоре и защищено
от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации
не предусмотрено.
Идентификационные данные программного обеспечения
Наименование
программного
обеспечения
Идентифика-
ционное
наименование
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
DIQ/S 182
Vers.
3.XX
-
-
MIQ/S 2020
Vers.
3.XX
-
-
Номер версии
( дентификации-
онный номер)
программного
обеспечения
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
Уровеньзащитыпрограммногообеспеченияотнепреднамеренныхи
преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Место нанесения знака поверки
Рисунок 1
Лист № 4
Всего листов 7
Наименование характеристик
от 0,1 до 100000
±(0,2 + 0,05·С)
- растворенного кислорода (для датчиков FDO 700 IQ SW и
TriOxmatic 702 IQ)
- нитратного азота
- нитритного азота
- аммонийного азота
- фосфора ортофосфатного
± 0,2·С
± 20
± 3,0
±
1
Метрологические и технические характеристики
Значения
характеристик
2
1
Диапазоны измерений:
- рН
от 1,0 до 14,0
от 0,1 до 4000,0
- мутности, ЕМФ/NTU
- массовой концентрации, мг/дм
3
:
растворенного кислорода c датчиком FDO 700 IQ SW;
растворенного кислорода c датчиком TriOxmatic 702 IQ
нитратного азота;
нитритного азота;
аммонийного азота;
фосфора ортофосфатного
- массовой концентрации общего органического углерода, г/дм
3
- химического потребления кислорода (ХПК), мг/дм
3
- температуры жидкости,
о
С
- удельной электрической проводимости (УЭП), мСм/см
от 0,1 до 20,0
от 0,1 до 60,0
от 0,05 до 1000
от 0,05 до 80
от 0,2 до 1000
от 0,15 до 150
от 0,05 до 20,0
от 1 до 10000
от минус 5 до 60
от 6 до 200
от 1 до 8000
Диапазон показаний массовой концентрации взвешенных частиц,
мг/дм
3
Диапазон показаний массовой концентрации БПК, мг/дм
3
Диапазон показаний ОВП, мВ
Диапазон показаний уровня осадка, м
Пределы допускаемой абсолютной погрешности измерений рН
от минус 2000 до 2000
от 0,4 до 15
± 0,03
± 6
± 4
Пределы допускаемой относительной погрешности измерений
мутности, %, в диапазонах:
от 0,1 до 2000 вкл.
cв. 2000 до 4000 вкл.
Пределы допускаемой абсолютной погрешности измерений
массовой концентрации, мг/дм
3
:
± (0,05 + 0,05·С)
± (0,05 + 0,05·С)
± (0,05 + 0,05·С)
± (0,05 + 0,05·С)
Пределы допускаемой абсолютной погрешности измерений
массовой концентрации общего органического углерода, г/дм
3
Пределы допускаемой относительной погрешности измерений
химического потребления кислорода (ХПК), %
Пределы допускаемой относительной погрешности измерений
удельной электрической проводимости, %
Пределы допускаемой абсолютной погрешности измерений
температуры жидкости,
0
С
Габаритные размеры, мм (Д×Ш×В), не более:
- DIQ/S 182 XT
- IQ SENSOR NET 2020 XT USB
144x100x144
210х37х170
Лист № 5
Всего листов 7
2
0,7
0,9
220±22
от 50 до 60
2000
1
Масса, кг, не более
- DIQ/S 182 XT-4
- IQ SENSOR NET 2020 XT USB
Параметры источника питания анализатора:
Входное напряжение, В
Частота, Гц
Потребляемая мощность, В·А, не более
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- относительная влажность воздуха, %, не более
от минус 20 до 55
80
Примечание - С – среднее арифметическое значение результатов измерений характеристики.
Знак утверждения типа
наносится на левую панель корпуса анализатора методом наклейки и на титульный лист
Руководства по эксплуатации типографским способом.
Комплектность средства измерений
В комплект поставки анализаторов IQ входят:
- контроллер MIQ/TC 2020 X или контроллер DIQ/S 182 XT-4 (в соответствии с заказом);
- модули (в соответствии с заказом);
- измерительные датчики (в соответствии с заказом);
- запасные части;
- Эксплуатационная документация:
- руководства по эксплуатации включающие:
- руководство по монтажу и эксплуатации анализатора;
- руководства по монтажу и эксплуатации измерительных датчиков;
- иллюстрированные руководства по установке и эксплуатации модулей;
- инструкции по настройке интерфейсов анализаторов;
- методика поверки МП 30-241-2013.
Поверка
осуществляется по документу МП 30-241-2013 «ГСИ. Анализаторы промышленные
многопараметрические IQ. Методика поверки», утвержденному ФГУП «УНИИМ» в
2013 г.
Эталонные средства измерений, используемые при поверке:
- государственный вторичный эталон единиц массовой доли и массовой
(молярной) концентрации компонентов в твердых и жидких веществах и материалах на
основе объемного титриметрического метода анализа ГВЭТ 176-1-2010 (диапазон
измерений массовой доли компонентов в твердых и жидких веществах и материалах от
0,05 % до 100 %, относительное среднее квадратическое отклонение результата
измерений S
0
от 0,02 % до 0,4 % в зависимости от диапазона измерений, неисключенная
относительная систематическая погрешность θ
o
от 0,34 % до 0,61 % в зависимости от
диапазона измерений);
- буферные растворы 2-го разряда по ГОСТ 8.135-2004, воспроизводящие
следующие значения рН: 1,65; 4,01; 12,65. Абсолютная погрешность ± 0,01;
- стандартные образцы удельной электрической проводимости ГСО 7377-97 -
ГСО 7378-97 (удельная электрическая проводимость 12,9 мСм/м, 112,3 мСм/м;
относительная погрешность аттестованного значения ± 0,25 % при Р=0,95);
Лист № 6
Всего листов 7
- стандартный образец мутности (формазиновая суспензия) ГСО 7271-96 (мутность
по формазиновой шкале 4000 ЕМФ, относительная погрешность аттестованного значения
± 2,0 %);
-
- стандартный образец состава нитрат ионов (ион NO
3
) ГСО 7863-2000 (массовая
концентрация 1,0 г/дм
3
; относительная погрешность аттестованного значения ± 1,0 %);
-
- стандартный образец состава нитрит ионов (ион NO
2
) ГСО 7862-2000 (массовая
концентрация 1,0 г/дм
3
; относительная погрешность аттестованного значения ± 1,0 %);
+
- стандартный образец состава ионов аммония (ион NH
4
)ГСО 7864-2000
(массовая концентрация 1,0 г/дм
3
; относительная погрешность аттестованного значения ±
1,0 %);
- стандартный образец химического потребления кислорода (ХПК) ГСО 7425-97
(массовая концентрация 10000 мг/дм
3
, относительная погрешность аттестованного
значения ± 1,5 %);
- стандартный образец фосфат иона ГСО 7020-93 (массовая концентрация 0,1 г/дм
3
,
относительная погрешность аттестованного значения 1,0 %);
- стандартный образец состава газовой смеси O
2
-N
2
ПГС 3713-87 (объемная доля
кислорода в смеси 0,19 %, абсолютная погрешность аттестованного значения
±
0,006 %);
- стандартный образец состава газовой смеси O
2
-N
2
ПГС 3723-87 (молярная доля
кислорода в смеси от 3,000 % до 5,000 %, относительная погрешность аттестованного
значения
±
(-0,1·X+0,8) %, где Х – молярная доля кислорода);
- стандартный образец состава газовой смеси O
2
-N
2
ПГС 3729-87 (молярная доля
кислорода в смеси от 10 % до 94 %, относительная погрешность аттестованного значения
±
(-0,003·X+0,32) %, где Х – молярная доля кислорода);
- калий фталевокислый кислый квалификации «хч» по ТУ 6-09-0934-81;
-гигрометрRotronicмодификации«HydroLog»(диапазонизмерений
относительной влажностиот 0 до 100 %, абсолютная погрешность 1%, диапазон
измерений температуры от минус 40 до 85
о
С, абсолютная погрешность 0,2
о
С);
- весы лабораторные I (специального) класса точности по ГОСТ Р 53228-2008.
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
анализаторам промышленным многопараметрическим IQ
ГОСТ 8.120-99 ГСИ. Государственная поверочная схема для средств измерений рН
ГОСТ 8.457-2000 «ГСИ. Государственная поверочная схема для средств измерений
удельной электрической проводимости жидкостей»
ГОСТ 22729-84 Анализаторы жидкостей ГСП. Общие технические условия
Техническая документация изготовителя «WTW Wissenschaftlich-Technische
Werkstätten» (Германия).
Лист № 7
Всего листов 7
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление деятельности в области охраны окружающей среды.
Изготовитель
«WTW Wissenschaftlich-Technische Werkstätten» (Германия), Dr.-Karl Slevogt-
Straße 1, В-82362б Weilheim, Tel: +49 (0) 881 183-100, Fax: +49 (0) 881 183-120.
Заявитель
Обществосограниченнойответственностью«ЭКОИНСТРУМЕНТ»
(ООО «ЭКОИНСТРУМЕНТ»), 119049, г. Москва, Ленинский проспект, 6, к. 756,
Тел: (495) 745-22-90, 745-22-91, Факс: (495) 237-65-80, E-mail:
.
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский
научно-исследовательский институт метрологии», (ГЦИ СИ ФГУП «УНИИМ»), 620000,
г. Екатеринбург, ул. Красноармейская, 4, тел. (343) 350-26-18, факс: (343) 350-20-39,
e-mail:
Аккредитован в соответствии с требованиями Федерального агентства по
техническому регулированию и метрологии и зарегистрирован в Государственном реестре
средств измерений под № 30005-11. Аттестат аккредитации от 03.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.«___» ______________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 73987-19 | Анализаторы качества молока | Лактан | ООО Внешнеторговая Производственная Компания "Сибагроприбор", пгт.Краснообск | 1 год | Перейти |
| 34657-07 | Анализаторы жидкостей | Stratos®e 2402 | Фирма "Knick Elektronische Messgerate GmbH & Co. KG", Германия | 1 год | Перейти |
| 26543-04 | Анализаторы спектра | С4-Сатурн | ООО НПФ "Промприбор", г.Нижний Новгород | 2 года | Перейти |
| 64625-16 | Анализаторы сцинтилляционные | САМ-ДТ-01-2 | ООО "Диагностические технологии", г.Иркутск | 1 год | Перейти |
| 38154-08 | Анализаторы лазерные элементного состава | LEA-S500 | СП "СОЛАР ТИИ", Беларусь, г.Минск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
