Установки контроля радиоактивного загрязнения персонала РЗБ-04м, ГРСИ 54359-13
Номер госреестра:
54359-13
Наименование СИ:
Установки контроля радиоактивного загрязнения персонала
Обозначение типа:
РЗБ-04м
Производитель:
ЗАО "КБ "Проминжиниринг", г.Наро-Фоминск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.07.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51734
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установкиконтролярадиоактивногозагрязненияперсонала «РЗБ-04м»
Назначение средства измерений
Установки контроля радиоактивного загрязнения персонала «РЗБ-04м» (далее установки
«РЗБ-04м») предназначены для измерения плотности потока бета-частиц и сигнализации о
превышениипороговыхуровнейотрадиоактивногозагрязнениякожныхпокровов,
спецодежды, спецобуви и других средств индивидуальной защиты персонала АЭС. Установки
«РЗБ-04м» применяются в составе средств радиационного контроля на АЭС, комбинатах
ядерного цикла, радиологических лабораториях.
Описание средства измерений
Установка «РЗБ-04м» состоит из стойки измерительной с размещенными в ней
детекторами и компьютером для сбора, обработки и отображения информации в соответствии с
заложенным алгоритмом.
Принцип работы установки «РЗБ-04м» основан на преобразовании детекторами
энергии бета- и гамма-излучения в световые импульсы, которые собираются в каждом
детекторе фотоэлектронным умножителем и преобразуются в электрические импульсы,
амплитуда которых пропорциональна энергии бета- и гамма-излучения. Микроконтроллер
детектора подсчитывает количество импульсов, значение амплитуды которых находится
между значениями установленных порогов, накапливает импульсы и передаёт информацию о
суммарном количестве импульсов за установленный интервал времени в компьютер
установки «РЗБ-04м». Параметром излучения является количество импульсов от детектора.
Величина плотности потока бета-частиц и количество импульсов по гамма-каналу
сравнивается с максимальным допустимым уровнем излучения, называемым порогом
загрязнённости.
Установка «РЗБ-04м» выполнена с нишами для размещения рук и поверхностью для
размещения ног (рисунок 1). Конструкция установки «РЗБ-04м» обеспечивает контроль
кистей рук с двух сторон, стоп ног, а также остальной поверхности тела с помощью выносного
блокадетектирования.Встойкеустановленочетыреблокадетектирования
БДК-03, чувствительная площадь детектора 450 см
2
(для контроля рук) и два блока
детектирования БДК-01, чувствительная площадь детектора 575 см
2
(для контроля ног).
Блоки детектирования БДК-01 и БДК-03 построены с использованием сцинтиллятора
пластикового на основе полистирола для регистрации бета-излучения и сцинтиллятора
пластиковогодлярегистрациигамма-излучения.Информационныйобменмежду
компьютероми блокамидетектированияБДК-01 иБДК-03осуществляетсяпо
магистральному последовательному каналу. Каждый из блоков детектирования БДК-01 и
БДК-03 имеет свой собственный адрес, который хранится в энергонезависимой памяти
микроконтроллера вместе с информацией о настройке рабочих параметров.
Для обработки информации от блоков детектирования БДК-01 и БДК-03, управления работой
установки «РЗБ-04м» и обеспечения обмена информацией с верхним уровнем
Лист № 2
Всего листов 8
автоматизированнойсистемырадиационногоконтроляиспользуетсякомпьютер
типа TPC-1070H-C1AE.

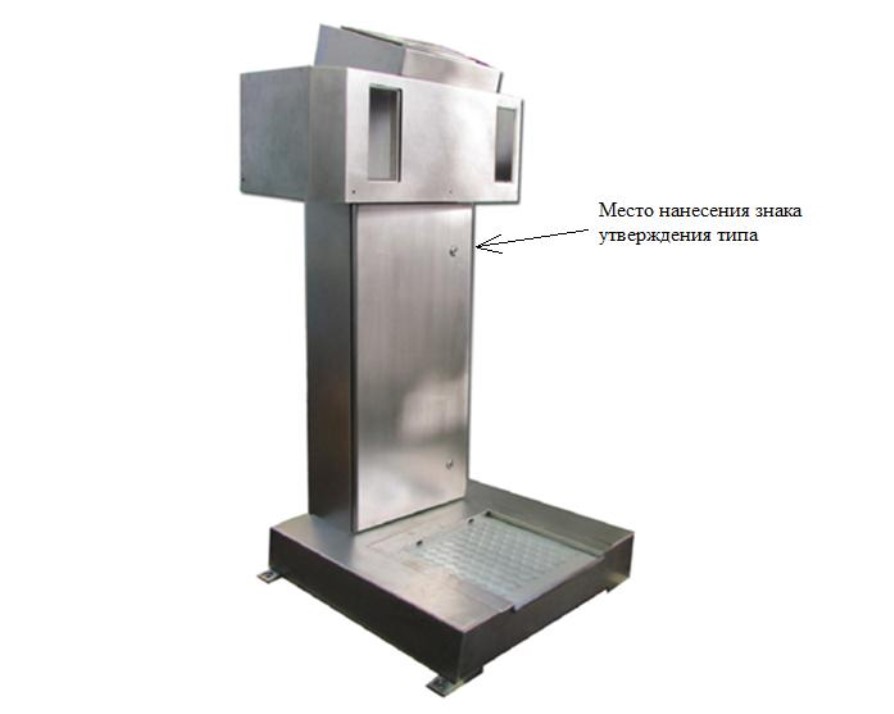

Рисунок 1 – Общий вид установки контроля радиоактивного загрязнения персонала
«РЗБ-04м»
Программное обеспечение
Программное обеспечение (далее – ПО) установки «РЗБ-04м» обеспечивает:
-
управление работой установки «РЗБ-04м», обработку сигналов от блоков
детектирования БДК-01, БДК-03, выдачу измеренных и статусных данных по каналу передачи
данных RS-485;
-
преобразование полученной от блоков детектирования информации в значение
измеряемой величины плотности потока бета-излучения;
-
представление следующей информации на дисплее установки «РЗБ-04м»:
а) сигнализацию о превышении установленных пороговых уровней;
б) информацию о неправильном размещении контролируемого человека;
в) текущие значения величины плотности потока бета-излучения;
г) информацию об отказах установки «РЗБ-04м»;
Лист № 3
Всего листов 8
-
конфигурированиеинастройкуустановки«РЗБ-04м»,включаязадание
пороговых уровней срабатывания сигнализации;
Таблица 1 – Идентификационные данные ПО установки «РЗБ-04м»
Наименование
ПО
Идентификацион
ное
наименование
ПО
Номер версии
(идентификацио
нный номер) ПО
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
RZB-04M
1.1.0.0
c56706a9e029e45ff5735
0e45c143828
MD5
Алгоритм
вычисления
цифрового
идентификатора
ПО
ДЦКИ.00106-01
Установка
контроля
радиоактивного
загрязнения
персонала
«РЗБ-04м».
Программное
обеспечение.
Защитапрограммногообеспеченияотнепреднамеренныхипреднамеренных
изменений соответствует уровню «C» по МИ 3286-2010. Обеспечена реализацией защиты
измеренных данных от сбоев в программе, от сбоев в операционной системе и отказов в
питании; реализованы средства, информирующие пользователя; реализованы ограничение
доступа средствами операционной системы, запись в журнал информации об изменении
настроек установки; действия средств проверки целостности ПО распространяются на
метрологически значимую часть ПО СИ и измеренные данные; алгоритм проверки целостности
ПО соответствует достаточному уровню защиты метрологически значимой части ПО СИ и
измеренных данных от преднамеренных изменений.
Метрологические и технические характеристики
1) Диапазон энергий измеряемого бета-излучения, МэВот 0,10 до 2,50.
2) Диапазон измерения плотности потока бета-излучения, част./(мин·см
2
) от 1 до 15000.
3) Чувствительность к бета-излучению источника, расположенного на расстоянии 1 см от
блока детектирования, соответствует таблице 2.
Таблица 2 – Значения чувствительности к бета-излучению
Чувствительность к бета- излучению, (имп. /с)/(частиц/( мин·см
2
)), не менее
36
Cl
60
Co
90
Sr+
90
Y
1,10,3
1,5
4) Пределы допускаемой основной относительной погрешности измерений плотности потока
бета-частиц с во всем диапазоне измерений с доверительной вероятностью Р = 0,95, % ± 30.
5) Чувствительность к гамма-излучению в геометрии точечного источника (
137
Cs) на
расстоянии 5 см, (имп/с)/кБк, не менее………………………………………………………..1,1.
Лист № 4
Всего листов 8
6) Порог обнаружения активностей источников гамма-излучения
137
Cs при времени
контроля 10 с на расстоянии 5 см, кБк, не менее……………………………………………...2.
7) Нестабильность чувствительности (показаний) установки «РЗБ-04м» за 24 часа
не более, %...................................................................................................................................10.
8) Время установления рабочего режима после включения питания, мин, не более...10.
9) Пределы запасаемой дополнительной погрешности измерения плотности потока бета-
частиц при воздействия внешнего гамма-излучения 0,6 мкГр/ч с доверительной вероятностью
P=0,95, % …………………………………………………………………………………….± 30.
10) Время обработки информации о загрязнении от начала контроля до выдачи результатов,
с, не более ………………………………………………………………………………………10.
11) Условия применения:
- температура окружающего воздуха от 5 до 50
°
С;
- относительная влажность до 98 % при температуре 35
°
С и ниже (без конденсации
влаги);
- атмосферное давление от 84 до 106,7 кПа (группа Р1 по ГОСТ Р 52931-2008).
12) Климатическое исполнение установки «РЗБ-04м» по ГОСТ 15150-69 «УХЛ», категория
размещения «3».
13) Средняя наработка на отказ (на один измерительный канал устройства), часов
20000.
14) УстановкаРЗБ-04мустойчиваквоздействиюкоррозионно-активныхагентов,
содержание которых на открытом воздухе соответствует типам атмосферы I, II по ГОСТ 15150-
69.
15) Установка «РЗБ-04м» по степени защиты от проникновения посторонних твердых
веществ и воды соответствует коду IP54 по ГОСТ 1425496.
16) Аппаратура установки «РЗБ-04м» выдерживает воздействие применяемых на АЭС
дезактивирующих растворов:
-
лакокрасочные покрытия ТС выдерживают дезактивацию наружных поверхностей путем
влажной обтирки дезактивирующими растворами следующих составов: едкий натр (NaOH) – 50 -
60 г/л, перманганат калия (KMnO
4
) – 5 - 10 г/л (1-ый раствор) или щавелевая кислота (H
2
C
2
O
4
) –
20-40 г/л (2-ой раствор) - 4-я группа дезактивации по ОТТ 08042462.
-
узлы и блоки из нержавеющей стали и стекла выдерживают дезактивацию наружных
поверхностей путем влажной обтирки дезактивирующими растворами следующих составов при
температуре растворов от +90 до +100ºС: едкий натр (NaOH) – 30 - 40 г/л, перманганат калия
(KMnO
4
) – 2 - 5 г/л (1-ый раствор) или щавелевая кислота (H
2
C
2
O
4
) – 10-30 г/л, перекись
водорода (Н
2
О
2
) – 0,5 г/л, вместо Н
2
О
2
можно применять азотную кислоту (НNО
3
) – 1 г/л. (2-ой
раствор) - 2-я группа дезактивации по ОТТ 08042462.
17) Установка «РЗБ-04м» устойчива к сейсмическим воздействиям интенсивностью до 8
баллов по шкале MSK-64 на высотах до 40 м относительно нулевой отметки (I категория
сейсмостойкости по НП-031-01, группа А по установке и исполнение 1 по функциональному
назначению по РД 25 818) .
18) Установка «РЗБ-04м» является стойкой к воздействию синусоидальной вибрации в
диапазоне частот от 1 до 80 Гц c ускорением 1g.
Лист № 5
Всего листов 8
19) Установка «РЗБ-04м» в транспортной таре является прочной при воздействии
механическихвоздействующихфакторов,указанныхвтаблице3по
ГОСТ Р 51908-2002 (для условий «Л»).
20) Установка «РЗБ-04м» в транспортной таре, кроме источника бесперебойного питания и
промышленного компьютера, выдерживает воздействие температуры в диапазоне значений от
минус 50 до 50 °С. Источник бесперебойного питания и промышленный компьютер в
транспортной таре выдерживают воздействие температуры в диапазоне значений от 5 до 50 °С.
21) Установка «РЗБ-04м» в транспортной таре выдерживает воздействие относительной
влажности (95±3) % при температуре 35 °С.
22) Установка «РЗБ-04м» сохраняет свои технические характеристики при питании от
однофазной сети переменного тока напряжением 220 (+10 %, -15 %) В, частотой (50±3) Гц и
коэффициентом высших гармоник не более 5 %.
23) Перерыв в электропитании установки «РЗБ-04м» на время не более 20 мс не влияет на
показания установки «РЗБ-04м»; не приводит к появлению ложных команд и (или) ложных
сообщений в архиве измерений; не требует вмешательства персонала для перезапуска
установки «РЗБ-04м».
24) Мощность, потребляемая установкой «РЗБ-04м»,В·А, не более …………………..200 .
25) Установка «РЗБ-04м» функционирует при воздействии электромагнитных помех,
соответствующих помещениям с электромагнитной обстановкой средней жесткости (группа
исполнения III при критерии качества функционирования А по ГОСТ Р 50746-95).
26) Установка «РЗБ-04м» удовлетворяет нормам помехоэмиссии,установленным по
ГОСТ Р 50746-95 для оборудования информационных технологий.
27) Электрическая изоляция между корпусом и цепями сетевого питания блоков установки
«РЗБ-04м» с установленными каркасами питания выдерживает без пробоя и перекрытия
изоляции в течение 1 мин действие испытательного напряжения переменного тока частотой 50
Гц и напряжением 1500 В. Сопротивление изоляции цепей, не менее 20 МОм.
28) Габаритные размеры и массаустановки «РЗБ-04м» соответствуют значениям,
приведенным в таблице 3.
Таблица 3 – Значения габаритных размеров и массы
Габаритные размеры (высота х длина х ширина), мм, не более
Масса, кг, не более
797 × 1490 × 722
110
Знак утверждения типа
наносится на титульный лист документа «Установка контроля радиоактивного загрязнения
персонала «РЗБ-04м». Формуляр. ПБАВ.412125.002 ФО» графически или специальным
штемпелем, а также на шильдик, размещаемый на корпусе установки «РЗБ-04м» в
соответствии с рис. 1.
Комплектность средства измерений
В комплект поставки установки «РЗБ-04м» входят изделия и документация в
соответствии с таблицей 4.
Лист № 6
Всего листов 8
Таблица 4 – Комплектность установки «РЗБ-04м»
Примечание
1
Наименование
ОбозначениеКол-
во
Сборочные единицы
Стойка измерительная
Прижим
Рамка
Рамка
Блок детектирования БДК-01
Блок детектирования БДК-03
ДЦКИ.412161.006 1
ДЦКИ.305369.052 24
ДЦКИ.305369.058 1
ДЦКИ.305369.065 4
ДЦКИ.412125.008 2
ДЦКИ.412125.0124
Комплекты
Комплект ЗИП согласно ведомости
ПБАВ.412125.002ЗИ1
Комплект монтажных частей
1
Анкер-шпилька Hilti HST-R М12 х4
115/20
Комплект эксплуатационной
документации согласно ведомости
ПБАВ.412125.002ВЭ
Ведомость эксплуатационных
документов
ПБАВ.412125.002ВЭ1
Упаковка
ДЦКИ.412915.1181
Поверка
осуществляется в соответствии разделом 6 «Методика поверки» Руководства по эксплуатации
ПБАВ.412125.002 РЭ «Установка контроля радиоактивного загрязнения персонала «РЗБ-04м»,
утверждённым ГЦИ СИ ФГУП «ВНИИФТРИ» 28.12.2012 г.
Основные средства поверки:
- источники бета-излучения на основе
90
Sr
+
90
Y типа 6С0
–
рабочий эталон 2
-
го
разряда;
- источник гамма-излучения на основе
137
Cs типа ИМН-Г-1 – рабочий эталон 2-го
разряда.
Сведения о методиках (методах) измерений
ПБАВ.412125.002 РЭ. Установка контроля радиоактивного загрязнения персонала
«РЗБ-04м». Руководство по эксплуатации. Раздел 4 «Использование изделия».
Лист № 7
Всего листов 8
Нормативныедокументы,устанавливающиетребованиякустановкеконтроля
радиоактивного загрязнения персонала «РЗБ-04м»
1. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
2. СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности (НРБ-99/2009)». 3.
СП 2.6.1.2612-10 «Основные санитарные правила обеспечения радиационной
безопасности (ОСПОРБ 99/2010)».
4. НП-001-97 «Общие положения обеспечения безопасности атомных станций(ОПБ-
88/97)».
5. СП 2.6.1.28-2000 «Правила радиационной безопасности при эксплуатации атомных
станций (ПРБ АС-99)».
6. СанПиН 2.6.1.24-03 «Санитарные правила проектирования и эксплуатации атомных
станций (СП АС-03)».
7. РД ЭО 1.1.2.28.0809-2009 «Стационарные устройства контроля радиоактивного
загрязнения персонала атомных станций. Общие технические требования».
8. МИ 3286-2010 «Рекомендация. Проверка защиты программного обеспечения и
определение ее уровня при испытаниях средств измерений в целях утверждения типа»;
9. ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для
различных климатических районов. Категории, условия эксплуатации, хранения и
транспортирования в части воздействия климатических факторов внешней среды»;
10. ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)»;
11. ОТТ 08042462 «Приборы и средства автоматизации для атомных станций. Общие
технические требования»;
12. НП-031-01 «Нормы проектирования сейсмостойких атомных станций»;
13. РД 25 818-87 «Руководящий документ. Общие требования и методы испытаний на
сейсмостойкость приборов и средств автоматизации, поставляемых на АС»;
14. ГОСТ Р 51908-2002 «Общие требования к машинам, приборам и другим техническим
изделиям в части условий хранения и транспортирования»;
15. ГОСТ Р 50746-2000 «Совместимость технических средств электромагнитная.
Технические средства для атомных станций. Требования и методы испытаний».
16. Установка контроля радиоактивного загрязнения персонала «РЗБ-04м». Технические
условия. ПБАВ.412125.002ТУ.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
-
осуществление деятельности по обеспечению безопасности при чрезвычайных
ситуациях;
-
осуществление производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта.
-
осуществление деятельности в области использования атомной энергии.
Лист № 8
Всего листов 8
Изготовитель
Закрытое акционерное общество «КБ «Проминжиниринг» (ЗАО «КБ «Проминжиниринг»)
Юридический адрес: 143300, Московская обл., г. Наро-Фоминск, ул. Калинина, д. 8/1
Фактический адрес:123458, г. Москва, ул. Твардовского, д.8
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного
унитарногопредприятия«Всероссийскийнаучно-исследовательскийинститутфизико-
технических ирадиотехническихизмерений»(ГЦИСИФГУП«ВНИИФТРИ»)
(регистрационный номер 30002-08 от 04.12.2008 г., действительный до 01.11.2013 г.)
Адрес: 141570, Московская обл., Солнечногорский р-н., г.п. Менделеево
тел./факс: (495) 744-81-12, факс: (499) 720-93-34
Заместитель Руководителя
Федерального агентства
по техническому регулированию и метрологии
Ф.В. Булыгин
М.п.«___»___________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 19917-00 | Комплексы измерительно-вычислительные | Система контроля и сбора информации ТКПЦ.421451.002 | УНПЦ "Волгоагротехника" СГАУ, г.Саратов | 1 год | Перейти |
| 71827-18 | Система измерительная установки 24-101 ООО "ЛУКОЙЛ-Пермнефтеоргсинтез" | Нет данных | ООО "Лукойл-Пермнефтеоргсинтез", г.Пермь | 4 года | Перейти |
| 27632-10 | Установки поверочные малогабаритные | МПУ \"СЭМ | ООО "Фирма "Системы электроники и медицины" (СЭМ), г.Новосибирск | 1 год | Перейти |
| 11473-88 | Установки для измерений термостимулированных токов деполяризации электретов и полимерных диэлектриков | ТСД | ОАО "Ангарское ОКБА", г.Ангарск | 1 год | Перейти |
| 57022-14 | Система измерений диаметра и контроля внешнего вида топливных втулок | Втулка-П | ФГБУ науки КТИ НП СО РАН, г.Новосибирск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
