Измерители сопротивления заземления цифровые ЖГ4300, ГРСИ 54358-13
Номер госреестра:
54358-13
Наименование СИ:
Измерители сопротивления заземления цифровые
Обозначение типа:
ЖГ4300
Производитель:
Фирма "Shanghai Total Meter Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.06.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51733
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители сопротивления заземления цифровые ЖГ4300
Назначение средства измерений
Измерители сопротивления заземления цифровые ЖГ4300 (далее – измерители)
предназначены для измерений электрических сопротивлений элементов заземления, соеди-
нения металлических деталей, непрерывности защитных проводников.
Описание средства измерений
Принцип действия измерителей основан на принципе измерения сопротивлений пе-
ременному току в двух-, трех- и четырёхпроводной схеме.
Измерители содержат генератор переменного напряжения, фильтр помех, усилитель,
микропроцессор со встроенным АЦП, кнопки управления, дисплей, стабилизированный ис-
точник и аккумулятор питания.
При измерении сопротивлений измерители функционируют следующим образом.
Генератор переменного напряжения формирует измерительный биполярный (меандр) стаби-
лизированный импульсный ток частотой 128 Гц, который подается в измеряемую цепь. Па-
дение напряжения в измеряемой цепи после фильтрации от помех поступает на усилитель,
усиливается и преобразуется в напряжение постоянного тока, которое поступает на микро-
процессор со встроенным АЦП. Микропроцессор вычисляет результат измерения и выводит
его на дисплей. Диапазоны измерения устанавливаются вручную с помощью органов управ-
ления.
Измерители, благодаря низкому выходному напряжению (не выше 10 В), позволяют
измерять сопротивление заземления на линиях разводки электропитания, на проводке внутри
дома и на электрическом оборудовании.
Конструктивно измерители выполнены в пластмассовых переносных корпусах с
ручкой для переноски, внутри которых размещены электронные схемы и аккумулятор пита-
ния. На верхней панели размещены коммутационные гнезда, жидкокристаллический дисплей
и органы управления.
Дополнительные функции:
-
Автоматическое вычисление удельного сопротивления грунта;
-
Запоминание измеренных значений;
-
Индикация разряда батареи
Место пломбирования

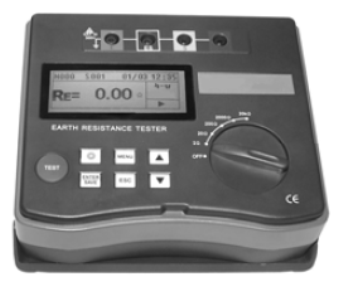

Рис.1-Внешний вид
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение измерителей является встроенным и обеспечивает управ-
ление работой всех модулей измерителей, получение и обработку результатов измерений,
представление результатов измерений на дисплее, обеспечение связи с внешними устройст-
вами.
Программное обеспечение измерителей состоит из двух взаимодействующих моду-
лей. Первый модуль реализует функции, связанные с вычислением значений измеряемых
приборами параметров, и является метрологически значимым. Второй модуль обеспечивает
работу интерфейса пользователя.
Идентификационные данные метрологически значимого программного обеспечения
приборов приведены в таблице 1.
Таблица 1
Наименование
программного
обеспечения
программного
Номер версииЦифровой иденти-
контрольная сумм
наименование про-рового иден-
нияпрограммного
Алгоритм вы-
Идентификационное
(идентификаци- фикатор программ-
числения циф-
гр
аммно
го обесп
е
ч
е
-
онный номер
(
ного обеспечения
а
т
ификатора
обеспечения) исполняемого кода)
обеспечения
ВстроенноеМикропрограмма---
Уровень защиты программного обеспечения от непреднамеренных и преднамерен-
ных изменений – «А».
Метрологические и технические характеристики
Диапазоны измерения величин, а также пределы допускаемых основных погрешно-
стей измерений приведены в таблице 2.
Метрологические характеристики нормированы с учетом влияния программного
обеспечения.
Таблица 2
± (0,03×R
изм
+ 5 е.м.р.)
± 1 %
Характеристика
Диапазоны измерения электрического сопротивления
Значение
(0,05 – 2,09) Ом
(0,5 – 20,9) Ом
(5 – 209) Ом
(0,05 – 2,09) кОм
(0,5 – 20,9) кОм
Пределы допускаемой основной абсолютной погрешности измерения
электрического сопротивления, Ом
Пределы дополнительной температурной погрешности измерения, вы-
званной изменением температуры окружающего воздуха в рабочем
диапазоне температур, на каждые 10 ºС, не превышает
Нормальные условия применения измерителей:
- нормальное значение температуры окружающего воздуха плюс 23
°
С. Допускае-
мые отклонения от нормального значения ± 5
°
С;
- нормальная область значений относительной влажности воздуха от 30 до 80 %.
Рабочие условия применения измерителей:
- температура окружающего воздуха от минус 10 до плюс 50 °С;
- относительная влажность воздуха 75 % при температуре окружающего воздуха
30 °С.
Электропитание измерителей осуществляться через аккумуляторные батареи (12 В).
Лист № 3
Всего листов 4
Время установления рабочего режима не более 10 с.
Средняя наработка на отказ не менее 8000 ч.
Средний срок службы не менее 10 лет.
Габаритные размеры (длина×ширина×высота) не превышают 167×185×89мм
Масса не превышает 0,9 кг.
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель приборов методом шелкографии,
на титульные листы паспорта и руководства по эксплуатации типографическим способом.
Комплектность средства измерений
1 экз.
Кол-во
1 шт.
Комплект поставки приборов приведен в таблице 3.
Таблица 3
Наименование изделия и документа
Измеритель сопротивления заземления цифровые ЖГ4300
Измерители сопротивления заземления цифровые ЖГ4300.
Руководство по эксплуатации
Измерители сопротивления заземления цифровые ЖГ4300. Паспорт
Измерители сопротивления заземления цифровые ЖГ4300. Методика поверки
Провода тестирования заземления
Инструментальный ящик
Сумка
Стержень дополнительного заземления
1 экз.
1 экз.
4 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 54358-13 «Измерители сопротивления заземления цифро-
вые ЖГ4300. Методика поверки», утвержденному ГЦИ СИ ФГУ «ВНИИМС» 31 мая 2013 г.
Основное средство поверки: магазин сопротивлений Р4834 кл. т. 0,02.
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Из-
мерители сопротивления заземления цифровые ЖГ4300. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям
сопротивления заземления цифровым ЖГ4300:
1. ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов
и лабораторного оборудования. Ч.1. Общие требования».
2. Приказ № 1034 Минздравсоцразвития России от 09 сентября 2011 г.
3. Техническая документация фирмы – изготовителя.
Лист № 4
Всего листов 4
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по обеспечению безопасных условий и охраны труда.
Изготовитель
Shanghai Total Meter Co., Ltd., КНР
Адрес: R.1112, Jiahe Sunshine Building, No.76, Jiuxin Gong Rd., Shanghai 201615, P.R. China
Заявитель
Общество с ограниченной ответственностью «ПремьерПроект» (ООО «ПремьерПроект»),
поселок Малаховка.
Адрес: 140030, Россия, Московская область, Люберецкий район, поселок Малаховка,
ул. Шоссейная, д. 40
Телефон: (495) 927-02-57
Факс: (495) 927-02-59
Сайт:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное уни-
тарное предприятие «Всероссийский научно-исследовательский институт метрологической
службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: Российская Федерация, 119361, г. Москва, ул. Озерная, 46.
Тел. (8495) 437-55-77, факс (8495) 437-56-66. Е-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«______»________________2013 г.
