Комплексы технических средств систем автоматического регулирования СИНТЕК, ГРСИ 54164-13
Номер госреестра:
54164-13
Наименование СИ:
Комплексы технических средств систем автоматического регулирования
Обозначение типа:
СИНТЕК
Производитель:
ООО "СИНТЕК", г.Нижний Новгород
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.07.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51509
об утверждении типа средств измерений
Лист № 1
Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы технических средств систем автоматического регулирования "СИН-
ТЕК"
Назначение средства измерений
Комплексы технических средств систем автоматического регулирования "СИНТЕК" (да-
лее - комплексы) предназначены для измерения сигналов от первичных измерительных пре-
образователей в виде силы и напряжения постоянного тока, сопротивления, импульсных по-
следовательностей, а также для формирования аналоговых сигналов управления силы и на-
пряжения постоянного тока.
Описание средства измерений
Принцип действия измерительных каналов комплекса заключается в аналого-цифровом
преобразовании входных сигналов модулями ввода в цифровые коды, которые затем посту-
пают на программируемый логический контроллер; измеренные значения сигналов индици-
руются на жидкокристаллическом дисплее в единицах технологического параметра. Часть по-
лученных цифровых кодов используется для формирования выходных аналоговых сигналов
силы и напряжения постоянного тока.
Комплекс относится к программируемым проблемно-ориентированным изделиям с пе-
ременным составом функциональных устройств, модулей и блоков. Конфигурация комплекса
по составу оборудования, его количеству, требованиям к функциям определяется заказом.
Измерительные каналы (ИК) комплекса строятся на базе программируемых логических
контроллеров. ИК состоят из промежуточных измерительных преобразователей и модулей
ввода/вывода и осуществляют измерение входных сигналов, формирования сигналов управ-
ления, обмен информацией по промышленным протоколам. Количество входных/выходных
аналоговых каналов ИК комплекса определяется заказом, но не более 1984.
Конструктивно в комплекс входят:
– шкафы (стойки, щиты) УСО (ЛТМ) – комплектные устройства, предназначенные для
размещения, электрического соединения и защиты от внешних воздействий промежуточных
измерительных преобразователей и программируемых контроллеров комплекса;
– шкафы (стойки, щиты) силовые, предназначенные для распределения электрической
энергии между потребителями, а также для коммутации цепей исполнительных элементов;
– шкафы (стойки, щиты) приборные, предназначенные для размещения, электрического
соединения и защиты от внешних воздействий первичных измерительных преобразователей и
прочих приборов и оборудования комплекса;
– шкафы (щиты) коммуникационные, предназначенные для организации информацион-
ного обмена между несколькими каналами связи с различными протоколами и интерфейсами.
– программно-аппаратные средства (компьютеры, серверы, принтеры, вычислительная
сеть);
– сервисные средства и программное обеспечение.
Шкафы (стойки, щиты) УСО (ЛТМ) с промежуточными преобразователями и контроллерами
снабжены системой регулирования температурного режима.
Комплексы предназначены для использования вне взрывоопасных зон промышленных объек-
тов.

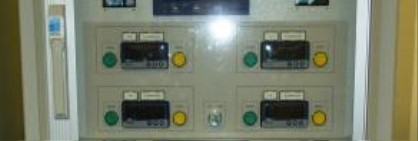

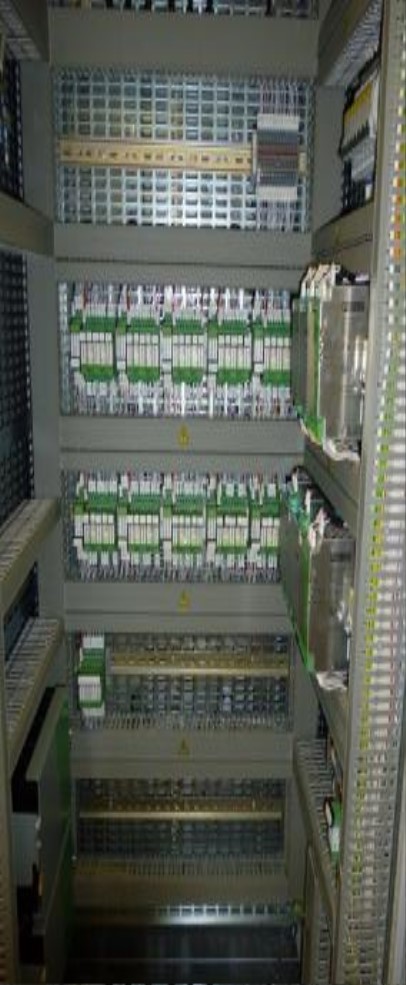

Внешний вид шкафа комплекса показан на рисунке 1.
Лист № 2
Всего листов 11
Шкаф с закрытой передней дверьюШкаф с открытой передней дверью
Рисунок 1
Механические замки
Лист № 3
Всего листов 11
Программное обеспечение
Наименование программно-
го обеспечения
Идентификационное
наименование
программного обес-
печения
Номер версии
(идентифика-
ционный
номер)
программного
обеспечения
Цифровой
идентифика-
тор про-
граммного
обеспечения
Алгоритм
иденти-
фикации
Modicon Quantum
03.00
-
-
Control Logix
19.53
16.54
-
-
Simens SIMATIC S7
6.0.3
3.3.7
-
-
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1
Встроенное
программное обеспечение
процессорных модулей
140 CPUххххх
контроллеров
Modicon Quantum
Встроенное
программное обеспечение
процессорных модулей
1756 - L7x, 1756 - L6x
контроллеров Control Logix
Встроенное
программное обеспечение
процессорных модулей
S7-41хх, S7-31х
контроллеров
Simens SIMATIC S7
Встроенное ПО контроллеров комплексов технических средств систем автоматическо-
го регулирования "СИНТЕК", предназначенное для конфигурирования и управления работой
модулей, не влияет на метрологические характеристики средства измерений (метрологические
характеристики контроллеров нормированы с учетом ПО).
Программная защита ПО и результатов измерений реализована на основе системы па-
ролей и разграничения прав доступа. Механическая защита от несанкционированного доступа
выполняется путем применения замковых устройств на дверцах шкафов.
Уровень защиты – "С" по МИ 3286-2010
Метрологические и технические характеристики
Диапазоны измерений напряжения постоянного тока
( группы 4,5,6), В …………………….…………………………….……………от минус 10 до10
от минус 5 до 5
от 0 до 5
от 0 до10
Диапазоны измерений силы постоянного тока
(группы 1,2,3), мА ………………………………………………………………………от 0 до 20 от
4 до 20
Лист № 4
Всего листов 11
Диапазон измерений сопротивления
(группы 7,8), Ом …………………………………………………………………… от 0 до 1000
Максимальная частота входных импульсных последовательностей
(группа 9), кГц, не более………………….……….…………………………………………500
Диапазоны формирования силы постоянного тока
(группы 10,11), мА ……………………………………………………………………..от 0 до 20
от 4 до 20
Диапазоны формирования напряжения постоянного тока
( группа 12), В …………………….…………………………………………… от минус 10 до10
от минус 5 до 5
Пределы допускаемых (приведенных, абсолютных – в зависимости от вида нормирования)
погрешностей измерений приведены в таблицах по группам:
Лист № 5
Всего листов 11
Тип модуля/
контроллер
Тип модуля/
контроллер
1756-IF8 / PLC Control Logix
± 0,15
1756-IF16 / PLC Control Logix
± 0,15
± 0,05
1756-IF6 / PLC Control Logix
1756-IF6I / PLC Control Logix
± 0,05
± 0,10
Группа № 2. Пределы допускаемой приведенной погрешности модулей
(с учетом погрешности промежуточных преобразователей)
Тип промежуточного преобразователя /
Пределы допускаемой приведенной
погрешности,
%
MACX MCR-
IM31IM33EX-SL-
RPSSI-I (-SP)
± 0,25 ± 0,20 ± 0,20
- ± 0,09 ± 0,09
± 0,30 ± 0,20 ± 0,20
± 0,30 ± 0,20 ± 0,20
± 0,30± 0,20± 0,20
140ACI03000 / PLC Modicon
140AVI03000 / PLC Modicon
140ACI04000 / PLC Modicon
1756-IF8 / PLC Control Logix
1756-IF16 / PLC Control
Logix
1756-IF6CIS / PLC Control
Logix
-± 0,09± 0,09
-± 0,09± 0,09
± 0,25± 0,20± 0,20
6ES7 331-7ТF0x-xxxx /
SIMATIC S7-300
6ES7 331-7NF1x-xxxx/
SIMATIC S7-300
-± 0,09± 0,09
Группа № 1. Пределы допускаемой приве-
денной погрешности модулей
Пределы до-
пускаемой
приведенной
погрешности,
%
140ACI03000 / PLC Modicon
140AVI03000 / PLC Modicon
140ACI04000 / PLC Modicon
140 AII 330 10 / PLC Modicon
± 0,10
± 0,05
± 0,15
± 0,10
1756-IF6CIS / PLC Control
Logix
6ES7 331-7ТF0x-xxxx /
SIMATIC S7-300
/
± 0,05
6ES7 331-7NF1x-xxxx
SIMATIC S7-300
6ES7 331-7RD0x-xxxx
SIMATIC S7-300
/
± 0,10
Лист № 6
Всего листов 11
Тип модуля/
контроллер
KFD2-STC4
Группа 3. Пределы допускаемой приведенной погрешности модулей (с учетом погрешности промежуточных преобразователей).
MACX MCR-SL-
RPSSI
Тип промежуточного преобразователя /
Пределы допускаемой приведенной погрешности, %
MINI MCR-SL- MINI MCR-SL- KFD2-STC4-
RPSSI UI-2I-SP-NC Ex
140ACI03000 /PLC Modicon± 0,20
140AVI03000 /PLC Modicon± 0,09
140ACI04000 /PLC Modicon± 0,20
1756-IF8 /PLC Control Logix± 0,20
1756-IF16 /PLC Control Logix± 0,20
1756-IF6CIS /PLC Control Logix± 0,09
1756-IF6I /PLC Control Logix± 0,09
6ES7 331-7ТF0x-xxxx /SIMATIC S7-300± 0,20
6ES7 331-7NF1x-xxxx /SIMATIC S7-300± 0,09
± 0,25 ± 0,25 ± 0,20 ± 0,20
- - ± 0,09 ± 0,09
± 0,30 ± 0,30 ± 0,20 ± 0,20
± 0,30 ± 0,30 ± 0,20 ± 0,20
± 0,30 ± 0,30 ± 0,20 ± 0,20
- - ± 0,09 ± 0,09
--± 0,09± 0,09
± 0,25 ± 0,25± 0,20± 0,20
--± 0,09± 0,09
Лист № 7
Всего листов 11
Тип модуля/
контроллер
Пределы допускаемой
приведенной погрешно-
сти, %
Тип модуля/
контроллер
± 0,05
± 0,05
± 0,05
± 0,05
Группа 4. Пределы допускаемой приведенной по-
грешности модулей
140 AVI 030 00 /
PLC Modicon
1756-IF8 /
PLC Control Logix
1756-IF16 /
PLC Control Lоgix
6ES7 331-7NF1x-xxxx /
SIMATIC S7-300
Группа 5. Пределы допускаемой приведенной погрешности модулей (с уче-
том погрешности промежуточных преобразователей)
Тип промежуточного преобразователя /
Пределы допускаемой приведенной погрешности,
%
IM31MINI MCR-SL-U-U
± 0,25± 0,15
± 0,25± 0,15
± 0,25± 0,15
140 AVI 030 00/
PLC Modicon
1756-IF8 /
PLC Control Logix
1756-IF16 /
PLC Control Logix
6ES7 331-7NF1x-xxxx /
SIMATIC S7-300
± 0,25± 0,15
Тип модуля/
контроллер
Группа 6. Пределы допускаемой приведенной погрешности модулей (с учетом погрешности промежуточных преобразователей)
Тип промежуточного преобразователя /
Пределы допускаемой приведенной погрешности, %
IM31MINI MCR-SL-U-I
140 ACI03000 /PLC Modicon
140ACI04000 /PLC Modicon
1756-IF8 /PLC Control Logix
1756-IF16 /PLC Control Logix
6ES7 331-7NF1x-xxxx /SIMATIC S7-300
±0,30±0,20
±0,30±0,20
±0,30±0,20
±0,30 ±0,20
± 0,25 ± 0,20
Лист № 8
Всего листов 11
Пределы допускаемой приведенной погрешности, %
Группа 7. Пределы допускаемой приведенной погрешности модулей
Тип модуля/
контроллер
140 ARI 030 10 /PLC Modicon
140 All 330 00 /PLC Modicon
1756-IR6I /PLC Control Logix
6ES7 331-7PF0х-хххх /SIMATIC S7-300
6ES7 331-7SF0х-хххх /SIMATIC S7-300
± 0,25
± 0,25
± 0,25
± 0,25
± 0,25
Тип модуля/
контроллер
Группа 8. Пределы допускаемой приведенной погрешности модулей (с учетом погрешности промежуточных преобразователей)
RTD
T
Тип промежуточного преобразователя /
Пределы допускаемой приведенной погрешности, %
IM34
MACX MCR-EX-
S
L-
MCR-T
MACX MCR-
E
X-
KFD2-UT2
140ACI03000 /PLC Modicon
± 0,25± 0,25± 0,25± 0,25± 0,25
KFD2-UT2-
Ex
± 0,25
140ACI04000 /PLC Modicon± 0,30
1756-IF8 /PLC Control Logix± 0,30
1756-IF16 /PLC Control Logix± 0,30
6ES7 331-7ТF0x-xxxx /SIMATIC S7-300± 0,25
± 0,30± 0,30± 0,30
± 0,30± 0,30± 0,30
± 0,30± 0,30± 0,30
± 0,25± 0,25± 0,25
± 0,30± 0,30
± 0,30± 0,30
± 0,30± 0,30
± 0,25± 0,25
Тип модуля/контроллер
Группа 9. Пределы допускаемой абсолютной погрешности
модулей, имп
140 EHC10500 /PLC Modicon
140 EHC 20200 /PLC Modicon
1756-HSC /PLC Control Logix
6ES7 350-1AH03-0AE0 /SIMATIC S7-300
6ES7 350-2AH01-0AE0 /SIMATIC S7-300
Пределы допускаемой
абсолютной
погрешности, имп
±1 имп.
±1 имп.
±1 имп.
±1 имп.
±1 имп.
Лист № 9
Всего листов 11
Тип модуля/контроллер
Пределы допускаемой приведенной погрешности, %
Группа 10. Пределы допускаемой приведенной погрешности модулей
1756-ОF4/ PLC Control Logix
1756-ОF8/ PLC Control Logix
140ACО02000/ PLC Modicon
140ACО13000/ PLC Modicon
6ES7 332-7ND0x-xxxx /SIMATIC S7-300
± 0,05
± 0,05
± 0,15
± 0,15
± 0,05
Тип модуля/контроллер
Группа 11. Пределы допускаемой приведенной погрешности модулей (с учетом погрешности промежуточных преобразователей)
1756-ОF4 /PLC Control Logix
1756-ОF8 /PLC Control Logix
140ACО02000 /PLC Modicon
140ACО13000 /PLC Modicon
6ES7 332-7ND0x-xxxx /SIMATIC S7-300
Тип промежуточного преобразователя /
Пределы допускаемой приведенной погрешности, %
IM35MINI MCR-SL-RPS-I-I
± 0,25 ± 0,25
± 0,25± 0,25
± 0,25± 0,25
± 0,25± 0,25
± 0,25± 0,25
Тип модуля/контроллер
Пределы допускаемой приведенной погрешности, %
Группа 12. Пределы допускаемой приведенной погрешности модулей
1756-ОF4 /PLC Control Logix
1756-ОF8 /PLC Control Logix
140 AVO 020 00 /PLC Modicon
6ES7 332-7ND0x-xxxx /SIMATIC S7-300
± 0,05
± 0,05
± 0,15
± 0,05
Лист № 10
Всего листов 11
Мощность, потребляемая одним шкафом комплекса, В
×
А, не более ………………750
Напряжение питания ……………………………………………………..……..220 В, 50 Гц
Срок службы, лет, не менее................ …………………………………………………10
Средняя наработка на отказ, ч……………………………………………………… 10000
Рабочие условия эксплуатации ИК комплекса:
-диапазон температуры окружающего воздуха,
о
С………………..…….….…от 15 до 25
-относительная влажность окружающего воздуха при 25
о
С
без конденсации влаги, %, не более…………………..………………………….…80
-диапазон атмосферного давления, кПа……………….………………………. от 84 до 106
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на
боковые панели шкафов (стоек, щитов) УСО (ЛТМ) в виде наклейки.
Комплектность средства измерений
В комплект поставки входит:
-комплекс (спецификация определяется заказом);
-руководство по эксплуатации ВКПЕ.420140.002.РЭ;
-комплект служебного ПО на СД диске;
-комплект ЗИП;
-методика поверки МП2064-0074-2013.
Поверка
осуществляется по документу МП2064-0074-2013"Комплексы технических средств систем ав-
томатического регулирования "СИНТЕК". Методика поверки", утвержденному ГЦИ СИ ФГУП
"ВНИИМ им. Д.И. Менделеева" в мае 2013 г.
Перечень основных средств поверки:
-калибратор- измеритель унифицированных сигналов эталонный ИКСУ-2000
воспроизведение напряжения постоянного тока, диапазон от 0 до 12 В, ± 4 мВ;
воспроизведение силы постоянного тока, диапазон от 0 до 25 мА, ± (2·10
-4
·I+2) мкА;
измерение напряжения постоянного тока, диапазон от 0 до 120 В,
±
30 мВ;
измерение силы постоянного тока, диапазон от 0 до 25 мА,
±
(2·10
-4
·I+2) мкА;
-магазин сопротивления Р4831, от 10
-2
до 10
6
Ом, кл.0,02;
-генератор импульсов Г5-66, диапазон периода повторения Т от 1 до 9,9·10
7
мкс,
±
0,003 Т;
-частотомер электронно-счетный Ч3-85/3, от 0,1 Гц до100 МГц,
d
F
= (
d
0
+
d
зап
+7
×
10
-9
/t
сч
.).
Сведения о методиках (методах) измерений
приведены в документе " Комплексы технических средств систем автоматического регули-
рования "СИНТЕК". Руководство по эксплуатации".
Нормативные и технические документы, устанавливающие требования
к комплексам технических средств систем автоматического
регулирования "СИНТЕК"
1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная по-
верочная схема для средств измерений силы постоянного электрического тока в
диапазоне 1·10
-16
… 30 А.
2. ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы.
3. ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений
времени и частоты.
Лист № 11
Всего листов 11
4. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная пове-
рочная схема для средств измерений электрического сопротивления.
5. ГОСТ 22261-94 Средства измерений электрических и магнитных величин.
Общие технические условия.
6. Технические условия ТУ 4389-010-89877517-2013.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
осуществление контроля за соблюдением установленных законодательством Российской
Федерации требований промышленной безопасности к эксплуатации опасного производст-
венного объекта (в составе измерительных систем).
Изготовитель
ООО "Синтек",603105, г.Нижний Новгород,
ул. Ошарская, д.77А, П8; тел. +7(83130)63103; факс +7(83130)63273;
e-mail:
; Web:
.
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМ им.Д.И.Менделеева",
зарегистрирован в Государственном реестре под № 30001-10.
Адрес:190005, г. С.-Петербург, Московский пр. 19,
тел. (812) 251-76-01, факс (812) 713-01-14, e-mail:
Заместитель Руководителя
Ф.В. Булыгин
Федерального агентства по техническому
регулированию и метрологии
" ___ " ___________ 2013 г
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 18188-04 | Комплексы измерительно-вычислительные и управляющие | APACS+ | Фирма "Siemens Energy & Automation", США | 2 года | Перейти |
| 72836-18 | Стенд автоматизированный | АХК ВХР | ФГУП "ВНИИ физико-технических и радиотехнических измерений" (ВНИИФТРИ), пос.Менделеево | 1,5 года | Перейти |
| 57957-14 | Системы измерений параметров автомобильных транспортных средств в движении | GlobalWIM | Компания "STERELA SAS", Франция | 1 год | Перейти |
| 17220-98 | Комплексы учета потребления электроэнергии | АСУПЭ | АП "Геоприбор", г.Москва | 3 года | Перейти |
| 44615-12 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Варьеганэнергонефть" (ОАО "ВЭН") с Изменением № 1 | Нет данных | ООО "Инженерно-технический центр информационно управляющих систем" (ИТЦ ИУС), г.Воронеж | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
