Измерители параметров электрических сетей ПКК-57, МЭТ-5035, МЭТ-5080, АКИП-8406, ГРСИ 54163-13
Номер госреестра:
54163-13
Наименование СИ:
Измерители параметров электрических сетей
Обозначение типа:
ПКК-57, МЭТ-5035, МЭТ-5080, АКИП-8406
Производитель:
Фирма "HT ITALIA S.r.l.", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.05.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51508
об утверждении типа средств измерений
Лист № 1
Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители параметров электрических сетей ПКК-57, МЭТ-5035, МЭТ-5080,
АКИП-8406
Назначение средства измерений
Измерители параметров электрических сетей ПКК-57, МЭТ-5035, МЭТ-5080, АКИП-8406
(далее – измерители) предназначены (в зависимости от модификации) для измерения
электрического сопротивления (в том числе электрического сопротивления изоляции, электри-
ческого сопротивления заземления, удельного электрического
сопротивления, электрического
сопротивления цепей «фаза-фаза», «фаза-нейтраль», «фаза-земля»), напряжения, силы и частоты
переменного тока, напряжения прикосновения, действующего значения тока отключения и
времени срабатывания УЗО, а также показателей качества электрической энергии (только
модификации ПКК-57 и МЭТ-5035).
Описание средства измерений
Измерители параметров электрических сетей ПКК-57, МЭТ-5035, МЭТ-5080, АКИП-8406
представляют собой портативные электроизмерительные приборы, конструктивно выполненные в
специальном пластмассовом защитном корпусе. Принцип работы измерителей заключается в
преобразовании входного аналогового сигнала с помощью АЦП, последующей математической
обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и
отображении результатов на жидкокристаллическом дисплее.
На лицевой панели измерителей расположены функциональные клавиши, поворотный
переключатель и жидкокристаллический цифровой дисплей. Выбор режимов измерения и
специальных функций при измерениях осуществляется при помощи поворотного переключателя
и/или функциональных клавиш. На верхней панели измерителей расположены входные
разъёмы, предназначенные для присоединения измерительных проводов и подключения их к
измеряемой цепи. На нижней поверхности измерителей расположен отсек, закрытый съемной
крышкой, для установки элементов питания.
Для проведения измерений измерители непосредственно подключают к измеряемой
цепи. Измерение показателей качества электрической энергии (силы переменного тока,
электрической мощности и энергии, n – ой гармонической составляющей тока) осуществляется
при помощи внешних преобразователей тока, входящих в комплект поставки. Выбор модификации
преобразователей тока при поставке определяется их метрологическими и техническими характе-
ристиками исходя из требований Заказчика. Процесс измерения отображается на жидкокристал-
лическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов
измерений, индикаторов единиц измерений и предупреждающих индикаторов.
Отличие модификаций измерителей заключается в различных функциональных
возможностях и технических характеристиках.

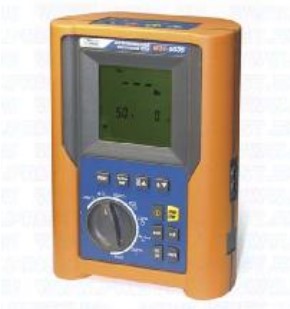

Фотография общего вида измерителей представлена на рисунке 1.
Рисунок 1 – Фотография общего вида измерителей параметров электрических сетей
ПКК-57, МЭТ-5035, МЭТ-5080, АКИП-8406
Лист № 2
Всего листов 11
Метрологические и технические характеристики
Основные метрологические и технические характеристики измерителей параметров
электрических сетей ПКК-57, МЭТ-5035, МЭТ-5080, АКИП-8406 представлены в таблицах 1 – 24.
Режим контроля целостности проводников
Таблица 1 – Основные метрологические характеристики измерителей при измерении
электрического сопротивления тестовым trial 200 мА
Модификация
Диапазоны
измерений, Ом
Разрешение, Ом
Предел допускаемой абсолютной
погрешности измерений
ПКК-57
от 0,01 до 9,990,01
МЭТ-5080
МЭТ-5035
АКИП-8406
от 10 до 99,90,1
±
(0,02
×
R + 2 е.м.р.)
от 0,01 до 19,99 0,01
от 20 до 99,90,1
Примечания:
R – измеренное значение электрического сопротивления;
е.м.р. – единица младшего разряда.
Таблица 2 – Основные метрологические характеристики измерителей при измерении
электрического сопротивления тестовым током 10 А
Модификация
Диапазоны
измерений, Ом
Разрешение, Ом
Пределы допускаемой абсолютной
погрешности измерений
ПКК-57
±
(0,05
×
R + 2 е.м.р.)
±
(0,01
×
R + 2 е.м.р.)
АКИП-8406
от 0,001 до 0,9990,001
Примечания:
R – измеренное значение электрического сопротивления;
е.м.р. – единица младшего разряда.
Режим измерения сопротивления изоляции
ПКК-57
МЭТ-5035
МЭТ-5080
Таблица 3 – Основные метрологические характеристики измерителей при измерении
электрического сопротивления изоляции
Модификация
Диапазоны
измерений, МОм
Разрешение,
МОм
Пределы допускаемой абсолютной
погрешности измерений
0,1
Испытательное напряжение 50 В
0,01
±
(0,02
×
R + 2 е.м.р.)
от 0,01 до 9,99
от 10 до 49,9
от 50 до 99,9
от 0,01 до 9,99
от 10 до 99,9
от 100 до 199,9
0,1
0,1
±
(0,05
×
R + 2 е.м.р.)
Испытательное напряжение 100 В
0,01
±
(0,02
×
R + 2 е.м.р.)
0,1
±
(0,05
×
R + 2 е.м.р.)
от 0,01 до 9,99
от 10 до 199,9
от 200 до 249,9
от 250 до 499
от 0,01 до 9,99
от 10 до 199,9
от 200 до 499
от 500 до 999
Испытательное напряжение 250 В
0,01
0,1
±
(0,02
×
R + 2 е.м.р.)
1
1
±
(0,05
×
R + 2 е.м.р.)
Испытательное напряжение 500 В
0,01
0,1
±
(0,02
×
R + 2 е.м.р.)
1
1
±
(0,05
×
R + 2 е.м.р.)
Лист № 3
Всего листов 11
Модификация
Продолжение таблицы 3
ДиапазоныРазрешение,Пределы допускаемой абсолютной
измерений, МОм МОм погрешности измерений
Испытательное напряжение 1000 В
ПКК-57от 0,01 до 9,990,01
МЭТ-5035от 10 до 199,90,1
±
(0,02
×
R + 2 е.м.р.)
МЭТ-5080 от 200 до 999 1
от 1000 до 19991
±
(0,05
×
R + 2 е.м.р.)
Примечания:
R – измеренное значение электрического сопротивления изоляции;
е.м.р. – единица младшего разряда.
Режим проверки устройств защитного отключения (УЗО)
Разрешение,
мс
2от 1 до 250
2от 1 до 200
МЭТ-5035
МЭТ-5080
Таблица 4 – Основные метрологические характеристики измерителей при измерении времени
срабатывания УЗО
КоэффициентДиапазоныПредел допускаемой
Модификацияусиления по измерений, абсолютной погрешности
токумсизмерений
УЗО типа А
0,5от 1 до 999
1от 1 до 999
1
±
(0,02
×
t + 2 е.м.р.)
ПКК-57
5от 1 до 160
УЗО типа АС
0,5от 1 до 999
1от 1 до 999
1
±
(0,02
×
t + 2 е.м.р.)
5от 1 до 50
Примечания:
t – измеренное значение времени срабатывания УЗО;
е.м.р. – единица младшего разряда.
МодификацияРазрешение, В
Таблица 5 – Основные метрологические характеристики измерителей при измерении
напряжения прикосновения
ДиапазоныПредел допускаемой абсолютной
измерений, В погрешности измерений
ПКК-57
МЭТ-5035от 0,1 до 1000,1
±
(0,05
×
U + 3 е.м.р.)
МЭТ-5080
АКИП-8406от 0,1 до 1000,1
±
(0,1
×
U + 3 е.м.р.)
Примечания:
U – измеренное значение напряжения прикосновения;
е.м.р. – единица младшего разряда.
Разрешение,
Ом
Таблица 6 – Основные метрологические характеристики измерителей при измерении
электрического сопротивления заземления без срабатывания УЗО
КоэффициентДиапазонПредел допускаемой
Модификацияусиления по измерений, абсолютной погрешности
токуОмизмерений
ПКК-57
МЭТ-50350,5от 1 до 19991
±
(0,05
×
R + 3 е.м.р.)
МЭТ-5080
Примечания:
R – измеренное значение электрического сопротивления заземления без срабатывания УЗО;
е.м.р. – единица младшего разряда.
Лист № 4
Всего листов 11
мАтокумАмА
абсолютной
101
301
1001
3001
5001
±
(0,05
×
I)
101
301
1001
±
(0,05
×
I)
3001
5001
±
(0,05
×
I)
Таблица 7 – Основные метрологические характеристики измерителей при измерении
действующего значения тока отключения УЗО
ТокКоэффициентДиапазоныРазре-
Предел допускаемой
Модификация отключения, усиления по измерений, шение,
погрешности
измерений
УЗО типа А
0,5от 2,5 до 12
1 от 5 до 20
2 от 10 до 40
5 от 25 до 100
0,5от 7,5 до 30 1
от 15 до 60 2 от
30 до 120 5 от 150
до 300
ПКК-570,5от 25 до 100
МЭТ-5035 1от 50 до 200
МЭТ-5080
2 от 100 до 400
5от 250 до 1000
0,5 от 75 до 300
1 от 150 до 600
2 от 300 до 1200
5 от 750 до 3000
0,5от 125 до 500
1 от 250 до 1000
2 от 500 до 2000
5 от 1250 до 5000
УЗО типа АC
0,5от 2,5 до 7
1 от 5 до 14
2 от 10 до 28
5 от 25 до 70
0,5от 7,5 до 21 1
от 15 до 42 2 от
30 до 84 5 от 150
до 210
ПКК-570,5от 25 до 70
МЭТ-5035
1 от 50 до 140
МЭТ-5080
2 от 100 до 280
5от 250 до 700
0,5 от 75 до 210
1от 150 до 420
2от 300 до 840
5 от 750 до 2100
0,5от 125 до 350
1от 250 до 700
2 от 500 до 1400
5 от 1250 до 3500
Примечания:
I – измеренное значение тока отключения УЗО;
е.м.р. – единица младшего разряда.
Лист № 5
Всего листов 11
от 47 до 63,6
0,1
±
(0,001
×
f + 1 е.м.р.)
Таблица 8 – Основные метрологические характеристики измерителей при измерении частоты
переменного тока
Модификация
Диапазон
измерений, Гц
Разрешение, Гц
Предел допускаемой абсолютной
погрешности измерений
ПКК-57
МЭТ-5035
МЭТ-5080
АКИП-8406
Примечания:
f – измеренное значение частоты переменного тока;
е.м.р. – единица младшего разряда.
от 15 до 460
1
±
(0,03
×
U + 2 е.м.р.)
Таблица 9 – Основные метрологические характеристики измерителей при измерении
действующего значения напряжения переменного тока в режимах проверки УЗО, петли
короткого замыкания, чередования фаз
Модификация
Диапазон
измерений, В
Разрешение, В
Предел допускаемой абсолютной
погрешности измерений
ПКК-57
МЭТ-5035
МЭТ-5080
АКИП-8406
Примечания:
U – измеренное значение напряжения переменного тока;
е.м.р. – единица младшего разряда.
от 0,01 до 9,99
0,01
от 10 до 199,9
0,1
±
(0,05
×
R + 3 е.м.р.)
Таблица 10 – Основные метрологические характеристики измерителей при измерении
электрического сопротивления цепи «фаза-фаза», «фаза-нейтраль»
Модификация
Диапазоны
измерений, Ом
Разрешение, Ом
Предел допускаемой абсолютной
погрешности измерений
ПКК-57
МЭТ-5035
МЭТ-5080
АКИП-8406
Примечания:
R – измеренное значение электрического сопротивления цепи «фаза-фаза», «фаза-нейтраль»;
е.м.р. – единица младшего разряда.
Таблица 11 – Основные метрологические характеристики измерителей при измерении
электрического сопротивления петли «фаза-земля» (петли короткого замыкания)
Модификация
Диапазоны
измерений, Ом
Разрешение, Ом
Предел допускаемой абсолютной
погрешности измерений
ПКК-57
от 0,03 до 19,990,01
МЭТ-5035
МЭТ-5080
от 20 до 199,90,1
±
(0,05
×
R + 3 е.м.р.)
АКИП-8406
от 200 до 19991
Примечания:
R – измеренное значение электрического сопротивления петли «фаза-земля»;
е.м.р. – единица младшего разряда.
Лист № 6
Всего листов 11
Таблица 12 – Основные метрологические характеристики измерителей при измерении
электрического сопротивления петли «фаза-земля» тестовым током 15 мА
Модификация
Диапазоны
измерений, Ом
Разрешение, Ом
Предел допускаемой абсолютной
погрешности измерений
ПКК-57
МЭТ-5035
МЭТ-5080
от 1 до 19991
±
(0,05
×
R + 3 е.м.р.)
АКИП-8406
Примечания:
R – измеренное значение электрического сопротивления петли «фаза-земля»;
е.м.р. – единица младшего разряда.
±
(0,05
×
R + 3 е.м.р.)
Таблица 13 – Основные метрологические характеристики измерителей при измерении
электрического сопротивления заземления с использованием штырей заземления
Модификация
Разрешение, Ом
Предел допускаемой абсолютной
погрешности измерений
ПКК-57
МЭТ-5035
МЭТ-5080
Диапазоны
измерений, Ом
от 0,01 до 19,99
от 20 до 199,9
от 200 до 1999
0,01
0,1
1
Примечания:
R – измеренное значение электрического сопротивления заземления;
е.м.р. – единица младшего разряда.
ПКК-57
МЭТ-5035
МЭТ-5080
±
(0,05
×
ρ + 3 е.м.р.)
Таблица 14 – Основные метрологические характеристики измерителей при измерении
удельного электрического сопротивления
Модификация
Разрешение
Предел допускаемой абсолютной
погрешности измерений
Диапазоны
измерений
от 0,6 до 19,99 Ом
∙м
от 20 до 199,9 Ом
∙м
от 200 до 1999 Ом
∙м
от 2 до 19,99 кОм
∙м
от 20 до 125,5 кОм
∙м
0,01 Ом
∙м
0,1 Ом
∙м
1 Ом
∙м
0,01 кОм
∙м
0,1 кОм
∙м
Примечания:
ρ – измеренное значение удельного электрического сопротивления;
е.м.р. – единица младшего разряда.
Режим анализатора качества электрической энергии
×
U + 2 е.м.р.)
ТипДиапазоны
Таблица 15 – Основные метрологические характеристики измерителей при измерении
действующего значения напряжения переменного тока основной частоты
Предел допускаемой
Модификация
соединенияизм
е
рений, В
Разрешение, Вабсолютной погрешности
измерений
±
(0,005
ПКК-57 Фаза-нейтраль от 15 до 310 0,2
МЭТ-5080 Фаза-фаза от 310 до 600 0,4
Примечания:
U – измеренное значение напряжения переменного тока основной частоты;
е.м.р. – единица младшего разряда.
Лист № 7
Всего листов 11
×
U + 2 е.м.р.)
ТипДиапазоны
Таблица 16 – Основные метрологические характеристики измерителей при измерении
действующего значения провала напряжения основной частоты и амплитудного значения
временного перенапряжения
Предел допускаемой
Модификация
соединенияизм
е
рений, В
Разрешение, Вабсолютной погрешности
измерений
±
(0,01
ПКК-57 Фаза-нейтраль от 15 до 310 0,2
МЭТ-5080 Фаза-фаза от 310 до 600 0,4
Примечания:
U – измеренное значение провала напряжения / временного перенапряжения;
е.м.р. – единица младшего разряда.
ТипДиапазоны
Таблица 17 – Основные метрологические характеристики измерителей при измерении
длительности провалов напряжения и временных перенапряжений
Предел допускаемой
Модификация
соединенияиз
м
ерений, с
Разрешение, сабсолютной погрешности
измерений
МЭТ-508
Фаза-фаза
ПКК-57
0
Фаза-нейтраль
от 0,01 до 600,01
±
(0,01
×
t + 2 е.м.р.)
Примечания:
t – измеренное значение длительности провалов напряжения / временных перенапряжений;
е.м.р. – единица младшего разряда.
Модификация
напряжения на выходе
±
(0,005
×
U + 2 е.м.р.)
Таблица 18 – Основные метрологические характеристики измерителей при измерении
действующего значения силы переменного тока основной частоты (при использовании
внешних преобразователей тока)
Диапазоны изм
е
рений
Разрешение,Предел допускаемой абсолютной
преобразователя тока, В
В погре
ш
ности изм
е
рений
ПКК-57 от 0,005 до 0,2599 0,0001
МЭТ-5080
от 0,26 до 1 0,0004
Примечания:
U – измеренное значение напряжения на выходе преобразователя тока;
е.м.р. – единица младшего разряда.
± 1 %
± 1 %
Таблица 19 – Основные метрологические характеристики преобразователей тока
ХарактеристикаЗначение
Преобразователь тока НТ-96U
от 40 Гц до 10 кГц
от 0,001 до 1,2от 0,1 до 120от 1 до 1200
1 А/1 В 100 А/1 В 1000 А/1 В
Рабочий диапазон частот переменного тока
Диапазон измерения силы переменного тока, А
Коэффициент масштабного преобразования
Предел допускаемой относительной
погрешности преобразования
Предел допускаемой угловой погрешности
± 60΄ (± 1,8 срад)
Преобразователь тока НТ-97U
от 40 Гц до 10 кГц
от 0,1 до 10от 0,5 до 100от 1 до 1000
10 А/1 В 100 А/1 В 1000 А/1 В
Рабочий диапазон частот переменного тока
Диапазон измерения силы переменного тока, А
Коэффициент масштабного преобразования
Предел допускаемой относительной
погрешности преобразования
Предел допускаемой угловой погрешности
± 60΄ (± 1,8 срад)
Лист № 8
Всего листов 11
± 1 %
± 1 % (в диапазоне частот от 45 до 65 Гц)
± 1 % (в диапазоне частот от 45 до 65 Гц)
± 1 % (в диапазоне частот от 45 до 65 Гц)
± 1 %
Продолжение таблицы 19
ХарактеристикаЗначение
Преобразователь тока НТ-98U
от 0 до 20 кГц
от 1 до 1200
1000 А/1 В
Рабочий диапазон частот переменного тока
Диапазон измерения силы переменного тока, А
Коэффициент масштабного преобразования
Предел допускаемой относительной
погрешности преобразования
Предел допускаемой угловой погрешности
± 60΄ (± 1,8 срад)
Преобразователь тока НТ Flex-3003
от 10 Гц до 5 кГц
от 0,1 до 300от 1 до 3000
300 А/1 В 3000 А/1 В
Рабочий диапазон частот переменного тока
Диапазон измерения силы переменного тока, А
Коэффициент масштабного преобразования
Предел допускаемой относительной
погрешности преобразования
Предел допускаемой угловой погрешности
± 60΄ (± 1,8 срад)
Преобразователь тока НР30С2
от 40 Гц до 5 кГц
от 0,1 до 200от 1 до 2000
200 А/1 В 2000 А/1 В
Рабочий диапазон частот переменного тока
Диапазон измерения силы переменного тока, А
Коэффициент масштабного преобразования
Предел допускаемой относительной
погрешности преобразования
Предел допускаемой угловой погрешности
± 60΄ (± 1,8 срад)
Преобразователь тока НР30С3
от 40 Гц до 5 кГц
от 1 до 3600
3000 А/1 В
Рабочий диапазон частот переменного тока
Диапазон измерения силы переменного тока, А
Коэффициент масштабного преобразования
Предел допускаемой относительной
погрешности преобразования
Предел допускаемой угловой погрешности
± 60΄ (± 1,8 срад)
Преобразователь тока НT4005N
от 48 до 65 Гц
от 0,005 до 5от 0,1 до 100
5 А/1 В 100 А/1 В
Рабочий диапазон частот переменного тока
Диапазон измерения силы переменного тока, А
Коэффициент масштабного преобразования
Предел допускаемой относительной
погрешности преобразования
Предел допускаемой угловой погрешности
± 60΄ (± 1,8 срад)
Модификация
абсолютной погрешности
ПКК-574
МЭТ-5080разряда
Таблица 20 – Основные метрологические характеристики измерителей при измерении
электрической мощности и энергии
ИзмеряемыйДиапазонРазре-
Предел допу
с
кае
м
ой
параметр измеренийшение
изм
е
рен
и
й
Активная мощность
В пределах
Реактивная мощность диапазонов
Полная мощностьизмерений фазных
±
(0,01
×
X + 2 е.м.р.)
Активная энергия
напряжений, токов
Реактивная энергия
и фазовых углов
Примечания:
X – измеренное значение электрической мощности / энергии;
е.м.р. – единица младшего разряда.
Лист № 9
Всего листов 11
МодификацияРазрешение
Таблица 21 – Основные метрологические характеристики измерителей при измерении
коэффициента мощности (cosφ)
ДиапазонПредел допускаемой абсолютной
измерений погрешности измерений
ПКК-57
МЭТ-5080
от 0,01 до 10,01
±
(0,015
×
cosφ)
Примечания:
cosφ – измеренное значение коэффициента мощности;
е.м.р. – единица младшего разряда.
ТипНомерДиапазоны
Таблица 22 – Основные метрологические характеристики измерителей при измерении
действующего значения n – ой гармонической составляющей напряжения
Разре-Предел допускаемой
Модификация
соединениягармоники изм
е
рений, В
шение, абсолютной погрешности
Визмерений
от 2 до 100,1
ПКК-57
Фаза-нейтр
а
льот 15 до 62
±
(0,01
×
U + 2 е.м.р.)
МЭ
Т
-5080
Фаза-фаза от 30 до 120
при
К
U(n)
≥ 2 %
Примечания:
U – измеренное значение n – ой гармонической составляющей напряжения;
К
U(n)
– коэффициент n – ой гармонической составляющей напряжения; е.м.р.
– единица младшего разряда.
НомерРазрешение,
гармоникимВ
от 2 до 10
Таблица 23 – Основные метрологические характеристики измерителей при измерении
действующего значения n – ой гармонической составляющей тока (при использовании внешних
преобразователей)
Диапазоны измеренийПредел допускаемой
Модификациянапряжения на выходе абсолютной погрешности
преобразователя тока, мВизмерений
ПКК-57
от 25 до 129
,
9 0
,
1
±
(0,01
×
I + 2 е.м.р.)
МЭТ-5080
от 130 до 5000,4
при К
I(n)
≥ 2 %
Примечания:
I – измеренное значение n – ой гармонической составляющей тока;
К
I(n)
– коэффициент n – ой гармонической составляющей тока;
е.м.р. – единица младшего разряда.
Питание
от 0 до плюс 40
80
от 630 до 800
Таблица 24 – Основные технические характеристики измерителей
Характеристика
Значение
6 элементов питания 1,5 В
типа АА (LR6, АМ3, MIN1500)
225
´
165
´
105
1,7
Габаритные размеры (длина
´
ширина
´
высота), мм
Масса, кг, не более
Рабочие условия эксплуатации:
– температура окружающего воздуха, °С
– относительная влажность, %, не более
– атмосферное давление, мм рт. ст.
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель измерителей методом трафаретной
печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплект поставки измерителей параметров электрических сетей ПКК-57, МЭТ-5035,
МЭТ-5080, АКИП-8406 представлен в таблице 25.
Лист № 10
Всего листов 11
Таблица 25
Наименование
Измеритель параметров электрических сетей
Комплект измерительных принадлежностей
Преобразователь тока
Элемент питания 1,5 В
Руководство по эксплуатации
Методика поверки
Количество
1
1
3
6
1
1
Поверка
осуществляетсяподокументуМП-013/551-2013«Измерителипараметров
электрических сетей ПКК-57, МЭТ-5035, МЭТ-5080, АКИП-8406. Методика поверки»,
утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 29 марта 2013 г. и входящему в комплект
поставки.
Перечень основных средств, применяемых при поверке:
– калибратор универсальный FLUKE 5520A
диапазон воспроизведения напряжения переменного тока: 1 мВ – 1020 В (10 Гц – 500 кГц);
предел допускаемой абсолютной погрешности (
D
U):
±
(0,00015 – 0,002)
·
U;
диапазон воспроизведения частоты переменного тока: 0,01 Гц – 2 МГц;
предел допускаемой абсолютной погрешности (
D
f):
±
(2,5
·
10
-6
)
·
f
– калибратор универсальный Н4-11
диапазон воспроизведения силы переменного тока: 0 – 50 А (20 – 1200 Гц);
предел допускаемой абсолютной погрешности (
D
I):
±
(0,002 – 0,003)·I
– калибратор переменного тока Ресурс-К2
диапазон воспроизведения длительности провала напряжения: 0,01 – 60 с;
предел допускаемой абсолютной погрешности (
D
t):
±
0,001 с
воспроизведение глубины провала напряжения: 10 – 100 %;
предел допускаемой абсолютной погрешности (
D
U
п
):
±
0,3 %
– калибратор электрического сопротивления КС-100К5Т
диапазон воспроизведения электрического сопротивления: 100 кОм – 5 ТОм;
предел допускаемой абсолютной погрешности воспроизведения (
D
R):
±
(0,015
·
R)
– калибратор времени отключения УЗО ERS-2
диапазон воспроизведения времени отключения: 10 – 900 мс;
предел допускаемой абсолютной погрешности воспроизведения (
D
t):
±
(0,005
·
t)
– магазин мер сопротивлений заземления OD-2-D6b/5W
диапазон воспроизведения электрического сопротивления: 0,1 Ом – 111,1 кОм;
предел допускаемой абсолютной погрешности воспроизведения (
D
R):
±
(0,005
·
R)
– магазин мер сопротивлений петли короткого замыкания ММС-1
диапазон воспроизведения электрического сопротивления: 0,1 – 4000 Ом;
предел допускаемой абсолютной погрешности воспроизведения (
D
R):
±
(0,0005
·
R)
– мультиметр 3458А
диапазон измерения напряжения постоянного тока: 0 – 1000 В;
предел допускаемой абсолютной погрешности измерения (
D
U):
±
(0,5·10
-6
– 2,5·10
-6
)·U
Сведения о методиках (методах) измерений
Методы измерений с помощью измерителей параметров электрических сетей ПКК-57,
МЭТ-5035, МЭТ-5080, АКИП-8406 указаны в документе «Измерители параметров электрических
сетей ПКК-57, МЭТ-5035, МЭТ-5080, АКИП-8406. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям
параметров электрических сетей ПКК-57, МЭТ-5035, МЭТ-5080, АКИП-8406
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие
технические условия».
Лист № 11
Всего листов 11
2 Приказ Министерства здравоохранения и социального развития РФ № 1034н от
9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного
регулирования обеспечения единства измерений и производимых при выполнении работ по
обеспечению безопасных условий и охраны труда, в том числе на опасных производственных
объектах, и обязательных метрологических требований к ним, в том числе показателей
точности».
3 Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
Фирма «HT ITALIA s.r.l.», Италия
Адрес: Via della Boaria 40, 48018 Faenza (Ra), Italia
Tel: +39-0546-621002; Fax: +39-0546-621144
Заявитель
ЗАО «ПриСТ»
Юридический адрес: 109444, г. Москва, ул. Ташкентская, д. 9
Фактический адрес: 115419, г. Москва, 2-й Донской пр., д. 9
Тел.: (495)777-55-91. Факс: (495)633-85-02
Испытательный центр
Государственный центр испытаний средств измерений
Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в г.Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00;
Аттестат аккредитации № 30010-10 от 15.03.2010
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________Ф.В. Булыгин
М.п.«____»_____________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 18106-07 | Приборы для измерения геометрических параметров многофункциональные | Константа К5 | ЗАО "Константа", г.С.-Петербург | 1 год | Перейти |
| 11063-87 | Измерители L, С, R | Е7-13 | Радиозавод, Украина, г.Золочев | 1,5 года | Перейти |
| 52519-13 | Система измерений количества и параметров свободного нефтяного газа на факел низкого давления ДНС-32 ОАО "ТНК-Нижневартовск" | Нет данных | Дочернее ЗАО "Обьэнергосбережение", г.Нижневартовск | 2 года | Перейти |
| 3457-73 | Измерители ширины плющеной ленты фото-импульсные | ИШЛ-028 | Нет данных | Нет данных | Перейти |
| 7419-79 | Измерители уровня продуктов нелинейности | ИУПН | П/я В-2735 (КБ "Проект"), г.Томск | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
