Номер госреестра:
53607-13
Наименование СИ:
Трансформаторы тока
Обозначение типа:
AGU
Производитель:
Фирма "KONCAR - Instrument transformers Inc.", Хорватия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.04.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50866
об утверждении типа средств измерений
Лист № 1
Всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока AGU
Назначение средства измерений
Трансформаторы тока AGU предназначены для передачи сигналов измерительной
информации измерительным приборам и/или устройствам защиты и управления, применяются в
установках переменного тока промышленной частоты в сетях от 20 до 750 кВ.
Метрологические и технические характеристики
Характеристики
Наибольшие рабочие
напряжения, кВ
AGU-38
24; 40,5
AGU-123
126
AGU-245
170; 252
AGU-362
363
AGU-525
525
AGU-765
787
30-6000
1 или 5
Номинальные первичные
токи, А
Номинальные вторичные
токи, А
Для измерительных обмоток:
Классы точности
0,2s; 0,2; 0,5s; 0,5; 1,0: 3,0
5; 10; 15; 20; 30
От 2 до 100
Коэффициенты безопасности
Номинальные нагрузки, В·А
Для защитных обмоток
Классы точности
Предельная кратность
Номинальные нагрузки, В·А
Номинальная частота, Гц
Масса не более, кг
Габаритные размеры, мм
5Р, 10P
От 5 до 100
От 10 до 200
50 или 60
от 70 до 4500
От 400х650х1100х. до1000х1300х8200
Климатическое исполнение У1 (-45…+45), УХЛ1 (-60…+45) по ГОСТ 15150-69.
Описание средства измерений

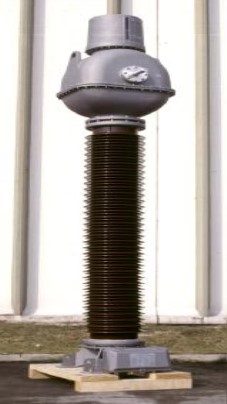

Принцип действия основан на явлении взаимной индукции, выходной ток вторичных
обмоток практически пропорционален первичному току и относительно сдвинут по фазе на
угол, близкий к нулю. Трансформаторы тока AGU являются
масштабными преобразователями. Первичные обмотки выполнены в
виде медной или алюминиевой шины и могут быть одновитковыми и
многовитковыми. Первичные обмотки проходят через тороидальные
сердечники со вторичными обмотками, расположенными в верхней
части внутри корпуса из алюминиевого сплава установленном на
фарфоровом или композитном изоляторе, заполненном маслом.
Трансформатор может иметь до восьми вторичных обмоток -
измерительных и/или защитных, на различные нагрузки и классы
точности. Выводы вторичных обмоток пропущены через опорную
трубу и подключены к клеммам контактной коробки на раме
основания трансформатора. Клеммная коробка закрыта крышкой,
которая пломбируется для предотвращения несанкционированного
доступа. Выпускаются модификации трансформаторов: AGU-38,
AGU-123, AGU-245, AGU-362, AGU-525, AGU-765, предназначенные
для работы в электрических сетях 20, 35, 110, 150, 220, 330, 500 и 750
кВ, соответственно.
Лист № 2
Всего листов 2
табличку трансформатора гравировкой и на
Знак утверждения типа
Знак утверждения типа наносится на
паспорт - типографским способом.
Комплектность средства измерений
Трансформатор тока AGU - 1 шт.
Руководство по эксплуатации – 1экз.
Паспорт – 1 экз.
Поверка
Осуществляется по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки".
Основные средства поверки: Трансформаторы тока эталонные ТТИ-5000.5 (номинальный
первичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %), - Прибор сравнения КНТ-03,
погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-
значения измеряемой погрешности.
Cведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы тока AGU»
фирмы KONČAR – INSTRUMENT TRANSFORMERS Inc., Хорватия..
Нормативные документы, устанавливающие требования к трансформаторам
тока AGU
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".
ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- осуществление торговли и товарообменных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
Фирма KONČAR – INSTRUMENT TRANSFORMERS Inc.
Адрес; JosipaMokrovića 10, 10090 Zagreb, Хорватия
Телефон: + 385 1 37 94 112, 37 95 266 Факс:+ 385 1 37 94 040
Заявитель
ООО «Инжиниринговый центр КВК-электро», Россия
Юридический адрес:
129128 г. Москва, ул. Бажова д. 8
тел. +7 495 661 7234, факс +7 495 661 7293
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации №30004-08 от 27.06.2008 г.
Адрес: 119361, Москва, Г-361, ул.Озерная, 46,
тел. +7 495 437 55 77, факс +7 495 437 56 66, e-mail:
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологииФ.В. Булыгин
М.п.«___» ________ 2013 г.
