ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТВ
Назначение средства измерений
Трансформаторы тока ТВ (далее по тексту – трансформаторы тока), предназначены для
передачи сигнала измерительной информации приборам измерения, защиты, автоматики,
сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов тока основан на явлении электромагнитной
индукции переменного тока. Ток первичной обмотки трансформаторов тока создает
переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке
создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой тороидальный магнитопровод
из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве
первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной
обмотки расположены на корпусе трансформаторов тока.
ТрансформаторытокавыпущенывследующихмодификацияхТВ-35-25У2,
ТВ35-III-У2, ТВ-110/52, ТВ-110-52, ТВ-110/18, ТВ-110-18, ТВ 110-II У2, которые отличаются
друг от друга значениями номинального первичного и вторичного токов, классом точности
вторичных обмоток и номинальной вторичной нагрузки.

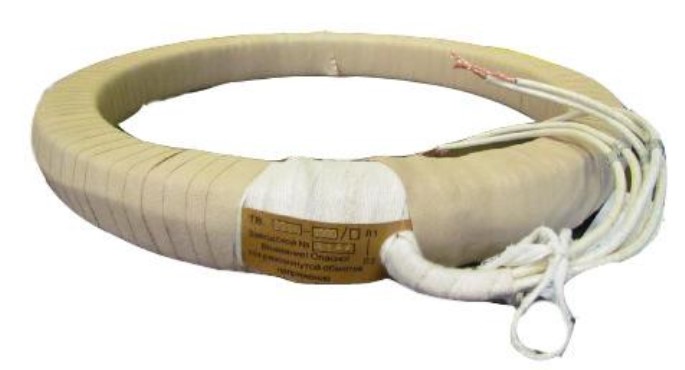

Общий вид средства измерений приведен на рисунке 1.
Рисунок 1 – Общий вид средства измерений
Пломбирование трансформаторов тока не предусмотрено.
Программное обеспечение
отсутствует.
