Установка для измерения диаметра подступичных частей осей колес SIMMONS, ГРСИ 53253-13
Номер госреестра:
53253-13
Наименование СИ:
Установка для измерения диаметра подступичных частей осей колес
Обозначение типа:
SIMMONS
Производитель:
Фирма "NSH Machine Tool Group", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ FN1825
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50465
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установка SIMMONS для измерения диаметра подступичных частей осей колес
Назначение средства измерений
Установка SIMMONS для измерения диаметра подступичных частей осей колес
(далее – установка) предназначена для измерения диаметра подступичных частей оси.
Описание средства измерений
Принцип действия установки основан на контактном измерении диаметра
подступичных частей оси измерительными захватами, оснащенными датчиками, которые
посылают сигналы для обработки в контроллер установки. Установка оснащена двумя
измерительными захватами. Для измерения диаметров подступичных частей осей колес
измерительные захваты смыкаются вокруг каждого конца оси. Диаметр измеряется в двух
плоскостях под 90 градусов в трех сечениях по длине подступичной части (центр
подступичной части, 70 мм влево от центра, 70 мм вправо от центра), что составляет в общей
сложности шесть замеров диаметра каждой подступичной части.
На пульте имеются органы управления, которые используются для измерения и
записи диаметров оси. Диаметр подступичной части оси для каждой стороны усредняется,
результаты измерений отображаются на экране монитора персонального компьютера (ПК),
сохраняются на ПК установки и передаются для использования другими станками,
например, колесорасточным.
Управление работой установки осуществляется с главного пульта управления в
ручном и автоматическом режимах.
Установка состоит из следующих функциональных единиц:
- измерительные захваты, главный пульт управления, включая ПК, панель доступа,
подъемники оси, цилиндры зацентровки оси, устройство поворота оси (шаговый
механизм), концевые выключатели, гидравлическая силовая установка.

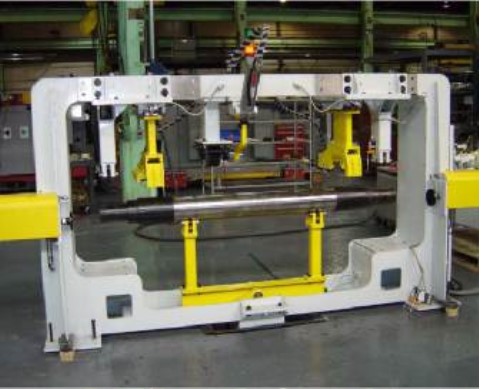

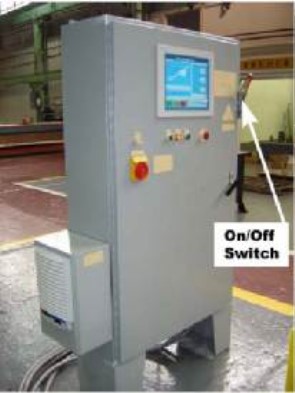

Внешний вид установки и главного пульта управления приведен на рисунке 1.
Рисунок 1 – Внешний вид установки и главного пульта управления
Лист
№ 2
Всего листов 4
Программное обеспечение
Программное обеспечение (ПО) предназначено для обработки данных, вывода
результатов измерений на экран монитора ПК, а также для передачи данных измерений в
другой станок.
Для осуществления доступа к функциям и настройкам ПО необходимо введение
соответствующего пароля.
Защита ПО и данных от несанкционированного доступа осуществлена на
программномуровне,чтопредотвращаетнесанкционированнуюнастройкуили
вмешательства, которые могут привести к искажению результатов измерений.
Идентификационные данные программного обеспечения:
Наименование
программного
обеспечения
Идентифика-
ционное
наименование
программного
обеспечения
UVZ Wheel Seat
Measuring Station
UVZ_WSMS_
REV_2_0
Цифровой
идентификатор
программного
обеспечения
Номер версии
(идентификациоАлгоритм вычисления
нный номер) цифрового идентификатора
программногопрограммного обеспечения
обеспечения
2.0F405DA01Siemens Step 7 V5.5
Уровень защиты ПО установки от непреднамеренных и преднамеренных изменений
соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики
Диапазон измерений диаметра подступичных частей оси, мм…………………........189,5−214
Пределы допускаемой абсолютной погрешности при измерении диаметра подступичных
частей оси, мм………………………………………………………………………………...± 0,01
Габаритные размеры (длина х ширина х высота), мм, не более…..…….…....3670х1000х2600
Масса, кг, не более…………………………………..….………..……………………………2727
Условия эксплуатации:
- температура окружающей среды, °С……………………………………………....……...17−28
- относительная влажность воздуха, %, ..................................................................................15−75
Параметры электрического питания:
- напряжение, В………………………………………….......................….……….……….380±38
- частота, Гц……………………………………………….…..……………………………….50±1
Номинальный диаметр подступичных частей контрольных осей, входящих в комплектность
установки, мм………………………………………………………………………189,5; 195; 214
Знак утверждения типа
наносят на специальную табличку, располагающуюся на главном пульте управления,
методом наклейки и на титульный лист руководства по эксплуатации и техническому
обслуживанию в левой верхней части листа типографским или иным способом.
Лист
№ 3
Всего листов 4
Комплектность средства измерений
Обозначение
Наименование
Кол-во
SF-860
1
UVZ_WSMS_REV_2_0
1
КО
Контрольная ось
3
РЭ
1
МП 74-261-2012
1
Установка SIMMONS для измерения диаметра
подступичных частей осей колес
Программное обеспечение UVZ Wheel Seat Measuring
Station
Руководство по эксплуатации и техническому
обслуживанию
ГСИ. Установка SIMMONS для измерения диаметра
подступичных частей осей колес. Методика поверки
Поверка
осуществляется по документу МП 74-261-2012 «ГСИ. Установка SIMMONS для измерения
диаметра подступичных частей осей колес. Методика поверки», утвержденному ФГУП
«УНИИМ» в 2013 г.
Эталоны, применяемые при поверке:
- микрометр МК, диапазон измерений (175-200) мм, ПГ ± 0,003 мм;
- микрометр МК, диапазон измерений (200-225) мм, ПГ ± 0,004 мм
Сведения о методиках (методах) измерений
Методика измерений представлена в главе 4 РЭ установки.
Нормативные и технические документы, устанавливающие требования к
установке SIMMONS для измерения диаметра подступичных частей осей колес
1 МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне 1·10
-6
…50 м и длин волн в диапазоне 0,2…50 мкм
2 Техническая документация NSH Machine Tool Group, Германия
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Установка SIMMONS для измерения диаметра подступичных частей осей колес
применяется вне сферы государственного регулирования обеспечения единства измерений.
Изготовитель
NSH Machine Tool Group, Германия
Hegenscheidt-MFD GmbH & Co. KG
Hegenscheidt Platz
D-41812, Erkelenz
телефон: + 49 (0) 2431 86-0
факс: + 49 (0) 2431 86-470
Лист
№ 4
Всего листов 4
Заявитель
ОАО «НПК «Уралвагонзавод»
Адрес: 622007, РФ, Свердловская область,
г. Нижний Тагил, Восточное шоссе, 28
Тел.: (3435) 34-50-00-приемная
Испытательный центр
Государственный центр испытаний средств измерений
ФГУП «Уральский научно-исследовательский институт метрологии»
(ГЦИ СИ «ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18Факс: (343) 350-20-39E-mail:
Аттестат аккредитации № 30005-11 от 03.08.2011
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.
«___» ______________ 2013 г.
