ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики измерения вибрации ДИВ
Назначение средства измерений
Датчики измерения вибрации ДИВ (далее – ДИВ) предназначены для измерений
мгновенных и средних квадратических значений (СКЗ) виброскорости и виброускорения.
Описание средства измерений
Принцип действия ДИВ основан на непрерывном преобразовании механических
колебаний элементов конструкции контролируемого агрегата в местах установки ДИВ в
унифицированные электрические и дискретные сигналы.
ДИВ состоит из преобразователя нормирующего (ПН) и первичного вибропреобразова-
теля (ВП). В качестве ВП может применяться вибропреобразователь пьезоэлектрический
АР63В (рабочий температурный диапазон до плюс 400 ºС) или преобразователь виброизмери-
тельный пьезоэлектрический АК317-2 (рабочий температурный диапазон до плюс 160 ºС). В
ДИВ реализованы унифицированный токовый выход от 4 до 20 мА, выход по напряжению от 0
до 5 В, интерфейсный выход RS-485 и два дискретных выхода типа «сухой контакт».

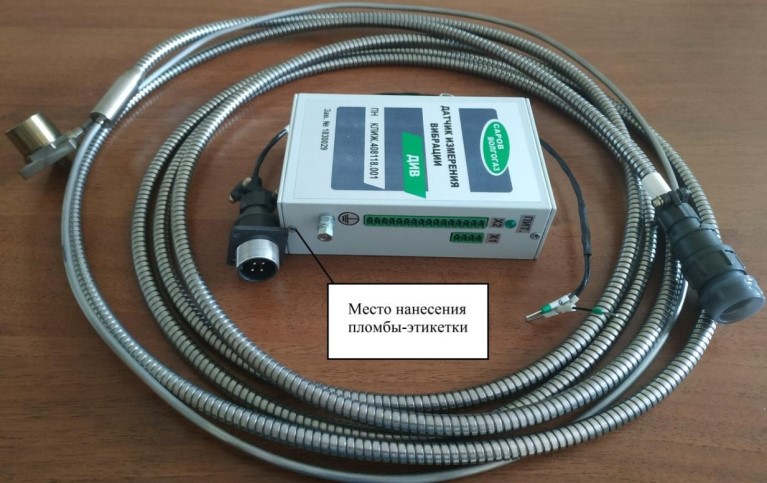

Конструктивно ПН выполнен в металлическом сборном корпусе. Внешний вид ДИВ, а
также схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Рисунок 1 – Внешний вид ДИВ
Программное обеспечение
ДИВ имеет встроенное энергонезависимое программное обеспечение (ПО). Функции
встроенного ПО заключаются в обработке измерительной информации. Встроенное ПО являет-
ся метрологически значимым, в память при изготовлении записываются измерительные коэф-
фициенты, изменение которых в процессе эксплуатации пользователем не предусмотрено.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний», в
соответствии с Р 50.2.077-2014, идентификационные данные приведены в таблице 1.
Лист № 2
Всего листов 4
* - для версии 1.0
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (с использованием алгоритма CRС-16)
Значение
643.37627780.00004-01
не ниже 1.0
0х3E54h *
Метрологические и технические характеристики
Рабочий диапазон измерений СКЗ виброскорости, мм/с
Рабочий диапазон измерений СКЗ виброускорения, м/с
2
- при измерении СКЗ виброускорения
÷
ç
V
V
±
æ
5
+
0,25
max
ö
è
изм
ø
ö
æ
a
a
±ç
5
+
0,25
max
÷
è
изм
ø
Таблица 2 - Метрологические характеристики
Наименование характеристики
Значение
от 0,05·V
max
до V
max
где V
max
– от 20 до 100 мм/с
от 0,05·а
max
до а
max
,
где а
max
– от 20 до 200 м/с
2
Номинальное значение коэффициента преобразования в
цифровой код при измерении:
- СКЗ виброскорости, ед./(мм·с
-1
)
- СКЗ виброускорения, ед./(м·с
-2
)
4095/V
max
4095/а
max
Номинальное значение коэффициента преобразования по
выходу постоянного тока при измерении:
- СКЗ виброскорости, мА/(мм·с
-1
)
- СКЗ виброускорения, мА/(м·с
-2
)
16/V
max
16/а
max
Номинальное значение коэффициента преобразования по
выходу напряжения переменного тока при измерении:
- СКЗ виброскорости, мВ/(мм·с
-1
)
- СКЗ виброускорения, мВ/(м·с
-2
)
1000/V
max
1000/а
max
от 10 до 2500
Рабочий диапазон частот при измерении СКЗ
виброскорости и CКЗ виброускорения, Гц
Пределы допускаемой основной относительной
погрешности в рабочем диапазоне измерений на базовой
частоте f
баз
=159,2 Гц, %:
- при измерении СКЗ виброскорости
где V
max
(мм·с
-1
), а
max
(м·с
-2
) –
верхнее значение установленно-
го диапазона измерений вибро-
скорости и виброускорения;
V
изм
(мм·с
-1
), а
изм
(м·с
-2
) –
измеренные значения вибро-
скорости и виброускорения
Пределы допускаемой неравномерности амплитудно-
частотной характеристики при измерении CКЗ вибро-
скорости и CКЗ виброускорения в диапазоне частот, %:
- от 10 до 20 Гц включительно и свыше 2000 до 2500 Гц
- свыше 20 до 2000 Гц включительно
от +12,5 до -25
±12,5
Лист № 3
Всего листов 4
+0,05
-0,15
±0,045
Значение
Продолжение таблицы 2
Наименование характеристики
Коэффициент влияния температуры, %/
°
С, не более:
- для ВП АР63В в диапазоне от +20 до +400
°
С
- для ВП АР63В в диапазоне от +20 до -60
°
С
- для ВП АК317-2 в диапазоне от -60 до +160
°
С
Нормальные условия измерений:
- температура окружающей среды,
°
С
- относительная влажность, %, не более
от 18 до 25
80
от -40 до +70
от -60 до +400
от -60 до +160
Значение
от 18 до 36
100
81×129×40
37,5×31,5
41×34
0,5
0,5
Таблица 3 – Основные технические характеристики
Наименование характеристики
Напряжение питания постоянного тока, В
Ток потребления, мА, не более
Габаритные размеры, мм, не более:
- для ПН (ширина×высота×глубина)
- для ВП АР63В (диаметр×высота)
- для ВП АК317-2 (диаметр×высота)
Масса, кг, не более:
- для ПН
- для ВП (при длине кабеля не более 0,7 м)
Условия эксплуатации:
- температура окружающей среды, °С:
- для ПН
- для ВП АР63В
- для ВП АК317-2
- относительная влажность при температуре 35 °С, %:
- для ПН
- для ВП
до 95 %
до 98 %
Знак утверждения типа
наносится на заглавный лист формуляра типографским способом в левом верхнем углу.
Комплектность средства измерений
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.*
2
1 шт.*
2
1 шт.*
3
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
Датчик измерения вибрации ДИВ в составе: КЛИЖ.402248.001
- вибропреобразователь АР63В*
1
АБКЖ.433642.021
- вибропреобразователь АК317-2*
1
4277-001-051214664-01
- преобразователь нормирующийКЛИЖ.408118.001
- жгутКЛИЖ.685621.034
Комплект монтажных частей для крепления ВП
ФормулярКЛИЖ.402248.001ФО
Руководство по эксплуатацииКЛИЖ.402248.001РЭ
Методика поверкиА3009.0291.МП-2019
Компакт-дискКЛИЖ.467371.001
*
1
По заказу (одно из исполнений);
*
2
Записано в электронном виде на компакт-диске КЛИЖ.467371.001;
*
3
Количество компакт-дисков может быть определено при заказе
Лист № 4
Всего листов 4
Поверка
осуществляется по документу А3009.0291.МП-2019 «Датчики измерения вибрации ДИВ.
Методика поверки», утвержденному руководителем ЦИ СИ «РФЯЦ-ВНИИЭФ» 21.03.2019 г.
Основные средства поверки: виброустановка поверочная DVС-500 (рег. № 58770-14);
источник питания постоянного тока PSP-405 (рег. № 25347-11); мультиметр цифровой 34410А
(рег. № 47717-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых ДИВ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в формуляр ДИВ.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам изме-
рения вибрации ДИВ
Приказ Федерального агентства по техническому регулированию и метрологии от
27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств
измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
КЛИЖ.402248.001ТУ Датчик измерения вибрации ДИВ. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение
САРОВ-ВОЛГОГАЗ» (ООО «НПО САРОВ-ВОЛГОГАЗ»)
ИНН: 5254026273
Адрес: 607190, Нижегородская обл., г. Саров, Южное шоссе, д. 12, стр.15
Телефон (факс): (83130) 7-53-45
Web-сайт:
E-mail:
Испытательный центр
Федеральное Государственное унитарное предприятие «Российский федеральный
ядерный центр - Всероссийский научно-исследовательский институт экспериментальной
физики» (ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188, Нижегородская обл., г. Саров, пр. Мира, д. 37
Телефон: (83130) 22224, (83130) 22253
E-mail:
Аттестат аккредитации ФГУП «РФЯЦ-ВНИИЭФ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311769 от 23.08.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
