Приемники измерительные FCKL1528 / FCVU1534 / FCLE1535, ГРСИ 53220-13
Номер госреестра:
53220-13
Наименование СИ:
Приемники измерительные
Обозначение типа:
FCKL1528 / FCVU1534 / FCLE1535
Производитель:
Фирма "Schwarzbeck Mess-Elektronik OHG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.04.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50429
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приемники измерительные FCKL1528 / FCVU1534 / FCLE1535
Назначение средства измерений
Приемники измерительные FCKL1528 / FCVU1534 / FCLE1535 (далее по тексту –
приемники) предназначены для селективных измерений частот и уровней радиосигналов и
их детектирования, измерений напряженности электромагнитного поля совместно с
измерительными антеннами.
Описание средства измерений
Конструктивно приемник выполнен в виде моноблока. Управление работой
приемников осуществляется как в ручном режиме при помощи клавиш управления,
расположенных на лицевой
панели приемников, так и дистанционно
через шину IEЕЕ-
488.
Принцип работы приемников основан на селективном приеме электромагнитных
сигналов, поступающих на вход приемника и измерении их частоты и уровня. Приемники
построены по супергетеродинной схеме с тройным преобразованием частоты.
Приемники позволяют проводить измерения среднего, пикового (максимальное и
минимальное значение), квазипикового, среднего квадратического значения уровней
входных радиосигналов, частоты несущего колебания и его спектральных составляющих,
индикации результатов измерений уровней в аналоговом и цифровом представлениях.
Приемники обеспечивают автоматизированные измерения в диапазонах частот от 9 кГц до
30 МГц (FCKL1528), от 20 до 1050 МГц (FCVU1534), от 9 кГц до 3250 МГц (FCLE1535).
Фотографии общего вида приемников приведены на рисунках 1а, 1б, 1в.
Схема пломбировки от несанкционированного доступа и обозначение мест для
размещения наклейки приведены на рисунке 2.

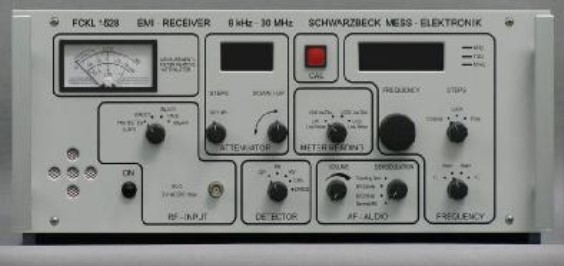

Рис. 1а Внешний вид приемника FCKL1528
Лист № 2
Всего листов 5

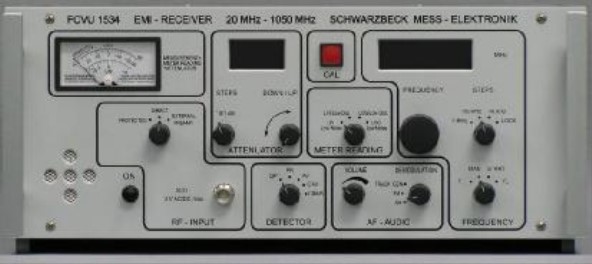

Рис. 1б Внешний вид приемника FCVU1534

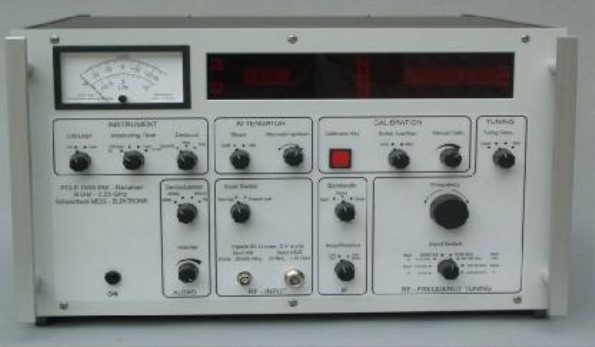

Рис. 1в Внешний вид приемника FCLE1535

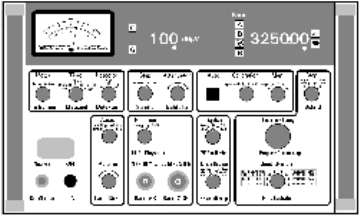

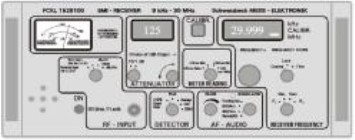

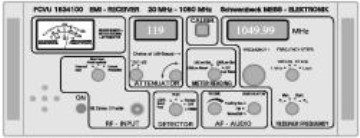

Рис. 2
* - места для размещения наклейки
**
-
места для пломбировки от несанкционированного доступа
***
Лист № 3
Всего листов 5
± 1
130
65
70
от 15 до 25
Метрологические и технические характеристики
Основныеметрологическиеитехническиехарактеристикиприемников
приведены в таблице 1.
Таблица 1
Значение параметра
(характеристики)
Наименование параметра
(характеристики)
Диапазон рабочих частот, МГц
FCKL1528
от 0,009 до 30
FCVU1534
от 20 до 1050
FCLE1535
от 0,009 до
3250
минус 7
–
–
минус 7
–
0
Пределы допускаемой погрешности
измерений уровня напряжения
гармонического колебания, дБ
Нижний предел измеряемого уровня
напряжения гармонического колебания
при ширине полосы пропускания,
дБмкВ, не более:
- 9 кГц
- 120 кГц
Динамический диапазон измерений
уровней напряжения гармонического
колебания, дБ, не менее
Пределы допускаемой погрешности
измерений частоты гармонического
колебания
f
∙
10
-5
± 100 Гц,
где f – частота
настройки
приемника
f
∙
10
-5
± 10 кГц,
где f – частота
настройки
приемника
± 3
∙
10
-6
Ослабление зеркальных каналов приема,
дБ, не менее
Ослабление сигналов частот, равных
промежуточным, дБ, не менее
17
470
´
180
´
460
19
447
´
275
´
460
17
447
´
180
´
460
30
8
220 +
22
50
±
1
80
Масса, кг, не более
Габаритные размеры (длина
´
ширина
´
высота) мм, не более
Время подготовки к работе, минут, не
более
Время непрерывной работы, ч, не менее
Параметры электропитания:
напряжение переменного тока, В
частота, Гц
Потребляемая мощность, В
×
А, не более
Рабочие условия эксплуатации:
температура окружающего воздуха, ºС
относительная влажность воздуха при
температуре 20 ºС, %
атмосферное давление, кПа
80
от 84 до 106,7
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель приемников в виде
наклейки и типографским способом на титульный лист эксплуатационной документации.
Лист № 4
Всего листов 5
Комплектность средства измерений
В комплект поставки приемников входят:
- приемник измерительный одной из модели FCKL1528 / FCVU1534 / FCLE1535 –
1 к-т.;
- эксплуатационная документация 1 к-т.;
- методика поверки – 1 шт.
Поверка
осуществляется по документу МП 53220-13 «Инструкция. Приемники измерительные
FCKL1528 / FCVU1534 / FCLE1535 фирмы «Schwarzbeck Mess-Elektronik OHG»,
Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ
Минобороны России» 26.12.2012 года.
Средства поверки:
установкадля измерений ослабления и фазового сдвига образцовая ДК1-16
(рег. № 9180-83), диапазон измерений ослабления от 0 до 50 дБ, диапазон частот от 9 кГц
до 18 ГГц, пределы допускаемой погрешности измерений ослабления
±
0,1 дБ;
генератор сигналов СВЧ R&S SMR40 (рег. № 35617-07), диапазон частот от
10 МГц до 40 ГГц, выходная мощность до 0,1 Вт, относительная нестабильность частоты
не более 10
-6
, пределы допускаемой абсолютной погрешности установки выходной
мощности ± 1 дБ;
генератор сигналов низкочастотный прецизионный Г3-122 (рег. № 10237-85),
диапазон частот от 0,001 Гц до 1,999999 МГц, пределы допускаемой абсолютной
погрешности установки частоты ± 5·10
-7
Гц;
приемник измерительный ESU8 (рег. № 41971-09), диапазон частот от 20 Гц до
8 ГГц, пределы допускаемой абсолютной погрешности измерений отношения уровней
± 0,4 дБ;
частотомер электронно-счетный Ч3-66 (рег. № 9273-85), диапазон частот от 10 Гц
до 37,5 ГГц, пределы допускаемой погрешности измерений частоты
±
5
×
10
-7
.
Сведения о методиках (методах) измерений
Приемники измерительные FCKL1528 / FCVU1534 / FCLE1535. Руководство по
эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
приемникам измерительным FCKL1528 / FCVU1534 / FCLE1535
Техническая документации фирмы – изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям, в том числе для измерений спектральных
характеристик радиосигналов и уровня радиопомех.
Лист № 5
Всего листов 5
Изготовитель
Фирма «Schwarzbeck Mess-Elektronik OHG», Германия
D-69250, г. Шенау, ул. Клинге 29
Телефон: +49(0)6228/1001, факс: +49(0)6228/1003
Электронная почта:
Заявитель
Общество с ограниченной ответственностью «CeртCE» (ООО «CeртCE»)
Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая, д. 24, стр. 2, офис
310
Телефон/факс: (459) 505-41-28
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное
учреждение«ГлавныйнаучныйметрологическийцентрМинистерстваобороны
Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»). Аттестат
аккредитации № 30018-10 от 05.08.2011 г.
Юридический (почтовый) адрес:141006, Московская область, г. Мытищи, ул.
Комарова, 13
Телефон: (495) 583-99-23, факс: (495) 583-99-48
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииФ.В. Булыгин
м.п.«____»_______________2013 г.
