Тахеометры электронные PENTAX серии R-400V, ГРСИ 52973-13
Номер госреестра:
52973-13
Наименование СИ:
Тахеометры электронные
Обозначение типа:
PENTAX серии R-400V
Производитель:
Фирма "TI Asahi Co., Ltd.", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.03.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50152
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тахеометры электронные PENTAX серии R-400V
Назначение средства измерений
Тахеометры электронные PENTAX серии R-400V (далее по тексту –
тахеометры) предназначены для измерений расстояний, горизонтальных (дирекционных)
углов, вертикальных (зенитных) углов, наклонных расстояний, превышений, высот,
приращения координат точек земной поверхности (визирных целей).
Описание средства измерений
Тахеометры электронные PENTAX серии R-400V выпускаются в шести
модификациях R-422VN, R-423VN, R-425VN, R-435VN, R-423VDN, R-425VDN, которые
различаются между собой погрешностью угловых измерений и наличиеммодуля
фотокамер у последних двух модификаций.
Тахеометр представляет собой комбинированный прибор, объединяющий в своей
конструкции теодолит и лазерный дальномер. Прибор состоит из пыле-влагозащищенного
корпуса, вмещающего оптические и электронные компоненты, отсоединяемого трегера и
съемной аккумуляторной батареи.
Принципдействияугломерногоканалаоснованнаиспользовании
фотоэлектрического метода считывания штрих-кодовых показаний горизонтального и
вертикального лимбов. Тахеометры имеют встроенный жидкостный электронный
компенсатор, который автоматически вносит поправки в измеряемые углы, возникающие
вследствие отклонения тахеометра от вертикали.
Принцип действия дальномерного канала основан на измерении разности фаз
модулированного сигнала и реализует фазовый метод измерений расстояний. Тахеометры
имеют отражательный режим работы (лазерное излучение отражается от призменного
отражателя, установленного в точке измерения) и безотражательный (диффузное
отражение лазерного излучения от измеряемой точки объекта).
Все тахеометры данной серии поддерживают карты памяти SD-card и имеют
разъемы для передачи данных mini USB.

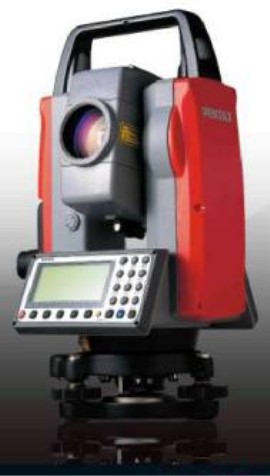

Рисунок 1-Общий вид тахеометра электронного PENTAX серии R-400V и место
нанесения поверительного клейма и знака утверждения типа.
Место нанесения
знака утверждения типа
Место нанесения
поверительного клейма-
наклейки
Лист № 2
Всего листов 4
PowerTopo
PowerTopoLite
4.0
MD5
Программное обеспечение
Тахеометры электронные PENTAX серии R-400V имеют в своем составе
программное обеспечение
PowerTopo
, встроенное в аппаратное устройство средства
измерений, разработанное для конкретной измерительной задачи, осуществляющей
измерительные функции, функции расчета параметров и функции индикации.
ПО СИ имеет следующие идентификационные данные:
Наименование
программного
обеспечения
Идентификацион
ное
наименование
программного
обеспечения
Номер версии
(идентификацио
нный номер)
программного
обеспечения
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма
исполняемого
кода)
D3C11B22F30BA
E9CF3
Операционная система, имеющая оболочку доступную пользователю, отсутствует.
Программное обеспечениеи его окружение являются неизменными, средства для
программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспеченияоценивается как «А» согласно МИ
3286-2010.
Программное обеспечение приборов может быть установлено или переустановлено
только на заводе-изготовителе или в авторизованном сервисном центре с использованием
специальных программно-технических устройств.
360
270
1
Длина волны, нм
Мощность, мВт
Метрологические и технические характеристики
Типы тахеометров, диапазоны измерений, пределы допускаемойпогрешности и
разрешающая способность приборов приведены в таблице 1.
Таблица 1
Модель
тахеометра
R-422VNR-423VNR-425VNR-435VNR-423VDN
R-
425VDN
35535
1,5/2,6
Диапазон
измерений
горизонтальных
углов,… °
Диапазон
измерений
вертикальных
углов,… °
Предел
допускаемой
погрешности2
измерений
углов,… "
Поле зрения, …°/%
Минимальное
расстояние
фокусировки, м
Класс лазера
Видимое излучение, класс IIIа (3R) в безотражательном режиме,
класс II (2) в отражательном режиме по IEC 60825-1
850
360
От 1,5 до 400 вкл.
± (3+2ppm×D) , где D измеряемое расстояние в м
± (2+2ppm×D), где D измеряемое расстояние в м
± (3+2ppm×D), где D измеряемое расстояние в м
± (5+2ppm×D), где D измеряемое расстояние в м
± (7+10ppm×D), где D измеряемое расстояние в м
Направление измерения
углов
Тип памяти
Встроенная память
Клавиатура и дисплей
от -20 до +50
90
Степень защиты
IP56
Лист № 3
Всего листов 4
Дальность измерений
расстояний в
безотражательном
режиме, м
Пределы допускаемой абсолютной погрешности измерений расстояний29.09.2011
В режиме отражения
в диапазоне от 1,5 до 10
м, мм
в диапазоне свыше 10 м,
мм
в режиме быстрого
измерения, мм
В безотражательном режиме
в диапазоне
от 1,5 до 300 м, м
в диапазоне свыше
300 м, мм
Вертикальное, горизонтальное двустороннее,
вертикальное, горизонтальное одностороннее
Интерфейс
RS-232C, SD CARD, USB
Графический LCD дисплей 20 знаков на 8 строк/240×96 точек,
клавиатура на 22 клавиши (12 цифровых, 5 функциональных, 5
специальных)
Диапазон рабочих
температур, °С
Относительная
влажность воздуха, %,
не более
Габаритные размеры, мм
-длина
-ширина
-высота
177
173
343
Масса прибора, кг5,55,7
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по
эксплуатации типографским способом, а также на боковую поверхность корпуса прибора
методом наклейки.
Комплектность средства измерений
Наименование
Тахеометр электронный
Нитяной отвес
Шестигранный ключ
Юстировочная шпилька
Руководство по эксплуатации
Кейс для переноски
Количество, ед.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 шт.
Лист № 4
Всего листов 4
Поверка
осуществляется в соответствии с документом МИ 2798-2003 «Тахеометры электронные.
Методика поверки».
Сведения о методиках (методах) измерений
Сведенияометоде измерений приведены всоответствующих разделах
Руководства по эксплуатации « Тахеометры электронные PENTAX серии R-400V. РЭ».
Нормативныеитехническиедокументы,устанавливающиетребованияк
тахеометрам электронным PENTAX серии R-400V
ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений плоского угла».
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне 1∙10
-6
…50 м и длин волн в диапазоне 0,2 … 50 мкм».
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель
Фирма TI Asahi Co., Ltd, Япония
Maeno-cho, Itabashi-ku,Tokyo 174-8639 Japan
E-mail:
Заявитель
Официальный представитель в России ООО «Нева Технолоджи», г. Санкт-
Петербург
198096? Россия, Санкт-Петербург, ул. Маринеско, д. 6 лит. А, пом. 7Н.
Тел.: (812) 380-92-13; 337-51-92
Факс: (812) 784 -15-34; 784-96-70
E-Mail:
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП
«ВНИИМС», г. Москва
Аттестат аккредитации № 30004-08 от 27.06.2008г.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-6
E-mail:
адрес в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«_____» __________ 2013 г.
м. п.
