Приложение к свидетельству № 50121
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики статические трехфазные активной и реактивной электрической энергии
ST 2000-9
Назначение средства измерений
Счетчики статические трехфазные активной и реактивной электрической энергии
ST2000-9(далее –счетчики)непосредственногоитрансформаторноговключения
предназначены для измерения и учета активной и реактивной электрической энергии в
трехфазных четырехпроводных сетях переменного тока промышленной частоты в прямом и
обратном направлениях в многотарифном режиме. Счетчики могут использоваться в составе
автоматизированных информационно-измерительных системкоммерческогоучета
электроэнергии (АИИС КУЭ).
Описание средства измерений
Принцип действия счетчиков основан на преобразовании в цифровую форму мгновен-
ных значений (выборок) аналоговых сигналов, пропорциональных значениям входных тока и
напряжения, меняющихся во времени, с последующим цифровым перемножением и вычисле-
нием цифровых значений активной и реактивной мощности, интегрирование которых дает
количество потребляемой электроэнергии.
Конструктивно счетчики состоят из электронного модуля, корпуса, клеммной колодки и
крышки клеммной колодки. Электронный модуль состоит из микропроцессорной платы и
установленного на ней жидкокристаллического индикатора (ЖКИ). На микропроцессорной плате
расположены блок питания, специализированная интегральная микросхема (СБИС), микро-
контроллер для обработки и регистрации данных, перепрограммируемое ПЗУ для хранения
профиля нагрузки, данных конфигурации и вспомогательных констант, резистивный делитель
напряжения. Информация об измеряемых величинах напряжения и тока с помощью делителя
напряжения и трансформатора тока поступает на СБИС, где происходит ее аналого-цифровое
преобразование. После этого, полученная цифровая информация проходит соответствующую
программную обработку в микропроцессоре, который обеспечивает и координирует работу ПЗУ,
ЖКИ и интерфейсов. Измерительный процесс носит характер непрерывного измерения сигналов,
полученных с СБИС. Конструкция корпуса обеспечивает пыле- и влагозащиту электронного
модуля, как со стороны корпуса, так и со стороны клеммной колодки. Крепление кожуха
корпуса и крышки клеммной колодки предусматривает раздельную установку пломб ОТК
предприятия-изготовителя, поверителя и энергоснабжающей организации.
Счетчики имеют цифровые интерфейсы RS-485, PLC (типа PRIME или G3) и ZigBee
(опционально) для обмена информацией с внешними устройствами и применения их в
автоматизированных системах контроля и учета электроэнергии, а также телеметрический
выход, гальванически изолированный от остальных цепей счетчика, реле управления и
универсальную проводную и беспроводную шину M-Bus (опционально).
Счетчики могут применяться автономно или в автоматизированной системе сбора
данных о потреблении электрической энергии с заранее установленной программой и
возможностью установки (коррекции) в счетчике временных сезонных тарифов.
Счетчики могут быть оборудованы реле управления нагрузкой, предназначенным для
ограничения или прекращения электроснабжения (путем разрыва цепи в трех фазах). В
соответствии с настройками, реле можно отключать и подключать удаленно и локально
нажатием соответствующих кнопок.
Лист № 2
Всего листов 8
Наличие интерфейса ZigBee
Наличие интерфейса M-Bus
Наличие импульсного входа
Наличие реле управление нагрузкой
Наличие интерфейса PLC
P – PLC PRIME
G – G3-PLC
Наличие интерфейса RS-485:
R - Один интерфейс
R2 – Два интерфейса
Класс точности Активной/Реактивной
Энергии:
0,5S/1
1/2 (Для модификаций счетчиков
прямого включения)
Наименование
Счетчики выпускаются в нескольких модификациях, обозначение которых формируется
следующим образом:
ST 2000 -9-5(10)- 0,5S/1- R P(G)B IM Z
Номинальный ток (Максимальный
ток):
5(10)
5(100)
Примечание - При отсутствии модуля буква не проставляется.
программного
обеспечения
ционное
программного
обеспечения
Номер версии
обеспечения
Цифровой
программного
вычисления
цифрового
Программное обеспечение
Программное обеспечение (ПО) счетчиков встроено в ПЗУ. Для защиты счетчика от
несанкционированноговмешательствавегоработупредусмотреныконструктивные,
программные и схемотехнические решения, которые обеспечивают надежную защиту счетчика
и данных. Измерительные цепи и выходные цепи импульсного (телеметрического) выхода
защищены от несанкционированного доступа путем пломбирования крышки клеммной
колодки. Счетчик фиксирует попытки несанкционированного доступа в журнале событий: при
несанкционированном вскрытии крышки клеммной колодки и попытке перепрограммирования
счетчика;припопыткенесанкционированногодоступакимпульсномувыходу.
Идентификационные данные ПО счетчиков представлены в таблице 1.
Таблица 1
Идентифика-
Алгоритм
Наименование
наименование программного
идентификатор
идентификатора
обеспеченияпрограммного
обеспечения
ST 2000-9-5(10) X29 CT v2.00 0xD8F01505 CRC32
ST 2000-9-5(100) X29 Direct v1.00 0xA5FA770A CRC32
Уровень защиты программного обеспечения «А» по МИ 3286-2010.
1
Лист № 3
Всего листов 8

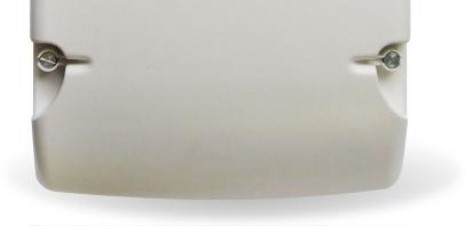

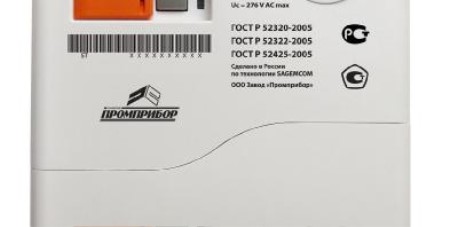

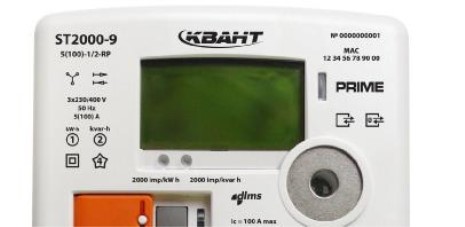

Фотография общего вида счетчиков представлена на рисунке 1.
Рисунок 1 – Фотография общего вида счетчиков
1 – пломба кнопки «Установка» (Reset);
2 – пломба ОТК завода-изготовителя (под крышкой клеммной колодки);
3 – пломба энергоснабжающей организации;
4 – пломба поверяющей организации (под крышкой клеммной колодки).
3
2
4
Лист № 4
Всего листов 8
Метрологические и технические характеристики
Основные метрологические и технические характеристики счетчиков представлены в
таблице 2.
Наименование характеристики
2 (10)
± 0,5
± 0,1
174
´
298
´
80
Таблица 2
Значение
ST 2000-9-5(100)ST 2000-9-5(10)
Классы точности:
– по ГОСТ Р 52322-2005
– по ГОСТ Р 52323-2005
– по ГОСТ Р 52425-2005
Количество тарифов
Базовое (номинальное) значение силы тока, А
11–
–– 0,5S
221
от 1 до 6
5
Максимальное значение силы тока, А10010
Номинальное значение напряжения (U
ном
), В
Рабочий диапазон напряжений
Номинальное значение частоты, Гц
3
´
230/400
от 0,8·U
ном
до 1,2·U
ном
50
от 49 до 51
2000 5000
2000 5000
20105
0,20,2
Рабочий диапазон частот, Гц
Постоянная счетчика:
– по активной энергии, имп./кВт
×
ч
– по реактивной энергии, имп./квар
×
ч
Стартовый ток (чувствительность), мА
Активная (полная) потребляемая мощность в цепи
напряжения, Вт (В
×
А), не более
Полная потребляемая мощность в цепи
тока, В
×
А, не более
Средняя наработка на отказ, ч, не менее
140000
30
Средний срок службы, лет, не менее
Точность хода встроенных часов в нормальных
условиях, с/сутки, не более
Изменения точности хода часов в диапазоне
рабочих температур, с/(сутки ∙ С°), не более
Габаритные размеры
(ширина
´
высота
´
глубина), мм
Масса, кг, не более
Степень защиты по ГОСТ 14254-96
2
IP54
Класс защиты по ГОСТ Р 51350-99II
Условия эксплуатации:
– температура окружающего воздуха, °Сот минус 40 до плюс 70
– относительная влажность, %, не более 95
– атмосферное давление кПа (мм рт. ст.)70 – 106,7 (537 – 800)
Примечание: При температуре окружающего воздуха от минус 40
°
С до минус 25
°
С
дисплей счетчика отключается, считывание данных происходит по цифровым интерфейсам.
Значения погрешностей счётчиков при измерении активной энергии приведены в
таблицах 3 – 4.
Лист № 5
Всего листов 8
сигнала и пределов допускаемой основной
измерении активной энергии в режиме
Таблица 3 – Значения параметров входного
относительнойпогрешности счетчиков при
симметричной нагрузки
Значение токаcos φ
Пределы допускаемой основной
относительной погрешности, %
0,8
0,8
0,5± 2,5
0,8
0,8
0,5± 2,5
0,8
0,8
0,5
для счетчиков непосредственного включения
0,05 I
б
£
I < 0,10 I
б
1 ± 1,5
0,10 I
б
£
I
£
I
макс
1 ± 1,0
0,10 I
б
£
I < 0,20 I
б
0,5
инд
± 1,5
емк
0,20 I
б
£
I
£
I
макс
0,5
инд
± 1,0
емк
0,20 I
б
£
I
£
I
б
**
0,25
инд
± 3,5
емк
для счетчиков трансформаторного включения класса точности 1 по ГОСТ Р 52322-2005
0,02 I
ном
£
I < 0,05 I
ном
1 ± 1,5
0,05 I
ном
£
I
£
I
макс
1 ± 1,0
0,05 I
ном
£
I < 0,10 I
ном
0,5
инд
± 1,5
емк
0,10 I
ном
£
I
£
I
макс
0,5
инд
± 1,0
емк
0,10 I
ном
£
I
£
I
ном
**
0,25
инд
± 3,5
емк
для счетчиков трансформаторного включения класса точности 0,5S по ГОСТ Р 52323-2005
0,01 I
ном
£
I < 0,05 I
ном
1 ± 1,0
0,05 I
ном
£
I
£
I
макс
1 ± 0,5
0,02 I
ном
£
I < 0,10 I
ном
0,5
инд
± 1,0
емк
0,10 I
ном
£
I
£
I
макс
0,5
инд
± 0,6
емк
0,10 I
ном
£
I
£
I
ном
**
0,25
инд
± 1,0
емк
**
По требованию потребителя
Таблица 4 – Значения параметров входного сигнала и пределов допускаемой основной
относительнойпогрешности счетчиков при измерении активной энергии в режиме
несимметричной нагрузки (с нагрузкой в одной из фаз при симметрии приложенных фазных
напряжений)
Значение токаcos φ
Пределы допускаемой основной
относительной погрешности, %,
± 2,0
± 2,0
для счетчиков непосредственного включения
0,10 I
б
£
I < I
макс
1
0,20 I
б
£
I < I
макс
0,5
инд
для счетчиков трансформаторного включения класса точности 1 по ГОСТ Р 52322-2005
0,05 I
ном
£
I < I
макс
1
0,10 I
ном
£
I < I
макс
0,5
инд
для счетчиков трансформаторного включения класса точности 0,5S по ГОСТ Р 52323-2005
0,05 I
ном
£
I < I
макс
1± 0,6
0,10 I
ном
£
I < I
макс
0,5
инд
± 1,0
Лист № 6
Всего листов 8
Значения погрешностей счётчиков при измерении реактивной энергии приведены в
таблицах 5 – 6.
сигнала и
измерении
пределов допускаемой основной
реактивной энергии в режиме
Таблица 5 – Значения параметров входного
относительной погрешности счетчиков при
симметричной нагрузки
Значение токаsin φ
Пределы допускаемой основной
относительной погрешности, %,
для счетчиков непосредственного включения
0,05 I
б
£
I < 0,10 I
б
1 ± 2,5
0,10 I
б
£
I
£
I
макс
1 ± 2,0
0,10 I
б
£
I < 0,20 I
б
0,5
инд
или 0,5
емк
± 2,5
0,20 I
б
£
I
£
I
макс
0,5
инд
или 0,5
емк
± 2,0
0,20 I
б
£
I
£
I
макс
0,25
инд
или 0,25
емк
± 2,5
для счетчиков трансформаторного включения класса точности 1 по 52425-2005
0,02 I
ном
£
I < 0,05 I
ном
1± 1,5
0,05 I
ном
£
I
£
I
макс
1 ± 1,0
0,05 I
ном
£
I < 0,10 I
ном
0,5
инд
или 0,5
емк
± 1,5
0,10 I
ном
£
I
£
I
макс
0,5
инд
или 0,5
емк
± 1,0
0,10 I
ном
£
I
£
I
макс
0,25
инд
или 0,25
емк
± 1,5
для счетчиков трансформаторного включения класса точности 2 по 52425-2005
0,02 I
ном
£
I < 0,05 I
ном
1± 2,5
0,05 I
ном
£
I
£
I
макс
1 ± 2,0
0,05 I
ном
£
I < 0,10 I
ном
0,5
инд
или 0,5
емк
± 2,5
0,10 I
ном
£
I
£
I
макс
0,5
инд
или 0,5
емк
± 2,0
0,10 I
ном
£
I
£
I
макс
0,25
инд
или 0,25
емк
± 2,5
± 3,0
Таблица 6 – Значения параметров входного сигнала и пределов допускаемой основной
относительной погрешности счетчиков при измерении реактивной энергии в режиме
несимметричной нагрузки (с нагрузкой в одной из фаз при симметрии приложенных фазных
напряжений)
Значение тока для счетчиковsin φ
Пределы допускаемой основной
относительной погрешности, %,
± 3,0
± 1,5
для счетчиков непосредственного включения
0,10 I
б
£
I < I
макс
1
0,20 I
б
£
I < I
макс
0,5
инд
или 0,5
емк
для счетчиков трансформаторного включения класса точности 1 по 52425-2005
0,05 I
ном
£
I < I
макс
1
0,10 I
ном
£
I < I
макс
0,5
инд
или 0,5
емк
для счетчиков трансформаторного включения класса точности 2 по 52425-2005
0,05 I
ном
£
I < I
макс
0,10 I
ном
£
I < I
макс
1
0,5
инд
или 0,5
емк
Дополнительные погрешности, вызываемые изменением влияющих величин не
превосходят пределов, установленных в ГОСТ Р 52322-2005, ГОСТ Р 52323-2005 и ГОСТ Р
52425-2005.
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель счетчиков методом лазерной
маркировки и на титульный лист формуляра и руководства по эксплуатации типографским
способом.
Лист № 7
Всего листов 8
Комплектность средства измерений
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
В комплект поставки входят:
– счётчик (с крышкой клеммной колодки)
– коробка упаковочная
– формуляр
– руководство по эксплуатации (по запросу, на партию)
– методика поверки (по запросу, на партию)
– конфигурационное программное обеспечение
(по запросу, на партию)
1 CD-диск.
Поверка
Поверка счетчиков осуществляется по документу ВЛСТ 413.00.000 МП «Счетчики
статические трехфазные активной и реактивной электрической энергии ST 2000-9. Методика
поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» в декабре 2012 г.
Перечень основных средств, применяемых при поверке:
– установка автоматическая многофункциональная для поверки счётчиков электрической
энергии МТЕ-G3-30.20 кл. 0,1;
максимальное значение напряжения: 3×456 В;
максимальное значение силы тока: 100 А;
диапазон регулирования угла сдвига фаз: 0 – 360 º;
предел допускаемой относительной погрешности измерения энергии ± 0,1 %.
– устройство синхронизации времени УСВ-3, пределы допускаемой абсолютной
погрешности синхронизации ± 100 мкс;
– ЭВМ с операционной системой Windows и конфигурационным программным
обеспечением.
Сведения о методиках (методах) измерений
Методы измерений с помощью счетчиков указаны в документе ВЛСТ 413.00.000 РЭ
«Счетчики статические трехфазные активной и реактивной электрической энергии ST2000-9.
Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к счетчикам
статическим трехфазным активной и реактивной электрической энергии SТ 2000-9
1. ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие
технические условия».
2. ГОСТ Р 52320-2005 (МЭК 62052-11:2003) «Аппаратура для измерения электрической
энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11.
Счетчики электрической энергии».
3. ГОСТ Р 52322-2005 (МЭК 62053-21:2003) «Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной
энергии классов точности 1 и 2».
4. ГОСТ Р 52323-2005 (МЭК 62053-22:2003) «Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной
энергии классов точности 0,2S и 0,5S».
5. ГОСТ Р 52425-2005 (МЭК 62053-23:2003) «Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной
энергии».
6. Технические условия ТУ 422860-413-10485056-12.
Лист № 8
Всего листов 8
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление торговли и товарообменных операций.
Изготовитель
ООО Завод «Промприбор»
600007, г. Владимир, ул. Северная, дом 1 А.
Тел./факс (4922) 53-33-77, 53-86-10, 52-40-17.
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,
метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»).
117418 г. Москва, Нахимовский проспект, 31
Тел.(495) 544-00-00, 668-27-40, (499) 129-19-11
Факс (499) 124-99-96
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________Ф.В. Булыгин
М.п.«____»_____________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
