Номер госреестра:
78323-20
Наименование СИ:
Счетчики аэрозольных частиц
Обозначение типа:
АэроПлюс
Производитель:
ООО НПО "ЭКО-ИНТЕХ", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.05.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77354
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счётчики аэрозольных частиц АэроПлюс
Назначение средства измерений
Счётчики аэрозольных частиц АэроПлюс (далее – счётчики) предназначены для
измерений счётной концентрации аэрозольных частиц различного происхождения в воздухе и
неагрессивных газах.
Описание средства измерений
Принцип действия счётчиков – оптический. Луч, формируемый источником излучения,
попадает в кювету, где рассеивается находящимися на его траектории частицами, и затем
регистрируетсяспомощьюфотодетектора.Изменениеинтегральнойинтенсивности
рассеянного излучения пропорционально размеру частицы, а количество последовательных
импульсов – количеству частиц. Счётная концентрация аэрозольных частиц вычисляется с
помощью программного обеспечения как отношение количества зарегистрированных частиц к
прокачанному через кювету объёму воздушной пробы.
Конструктивно счётчики выполнены в едином блоке, в котором размещаются кюветное
отделение проточного типа и электронные компоненты. Прокачка анализируемой пробы
осуществляется с помощью внешнего источника вакуума (насоса). Для контроля параметров
окружающего воздуха счетчики могут комплектоваться преобразователем измерительным
влажности и температуры ДВ2 (рег. № 25948-11), выполненным в виде внешнего зонда.
Управление счётчиками и получение результатов измерений осуществляется с помощью
персональногокомпьютерапосредствомweb-интерфейсаилиспециализированного
программного обеспечения. Передача данных предусмотрена по интерфейсам связи Ethernet и
RS-485. Реализована возможность сигнализации превышения установленного пользователем
уровня предельного значения счётной концентрации аэрозольных частиц по каждому каналу
регистрации размеров частиц с помощью реле. Счётчики могут оснащаться аналоговым
выходом (4…20) мА и дополнительным цифровым выходом передачи данных.
Результаты измерений представляются в виде дифференциальных и интегральных
значений счётной концентрации частиц по каналам регистрации размеров частиц.
Счётчики выпускаются в виде различных исполнений, отличающихся различными
техническими особенностями и опциями. Наименование исполнения содержит код вида
«01XX-Y-В», в таблице 1 приведена расшифровка кодов исполнений. При отсутствии в заказе
исполнения дополнительных опций их символы в коде заказа не приводятся.
Описание
0101
Таблица 1 – Расшифровка кодов исполнений
Позиция вВозможный
кодесимвол кода
Номинальныйобъёмныйрасходотбираемойпробы
(2,83±0,14) дм
3
/мин
XX03 или 05
Первый канал регистрации размеров частиц соответственно 0,3
или 0,5 мкм.
Y2 или 4Количество каналов регистрации размеров частиц.
В -Наличие в комплекте преобразователя ДВ2.
Общий вид счётчиков, место нанесения знака поверки и способ пломбировки от
несанкционированного доступа изображены на рисунке 1.
Лист № 2
Всего листов 4
Программное обеспечение
Счётчики имеют встроенное программное обеспечение (ПО). ПО используется для
обеспечения функционирования счётчика, выполнения измерений, передачи результатов
измерений на внешние устройства и носители информации. Уровень защиты ПО «средний» в
соответствиисдокументомР50.2.077-2014.Принормированииметрологических
характеристик учтено влияние ПО.
Таблица 2 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Значение
AeroPlus
1.0
Метрологические и технические характеристики
Значение
от 0 до 1∙10
5
от 10 до 1∙10
5
Таблица 3 – Метрологические характеристики
Наименование характеристики
Диапазон показаний счётной концентрации аэрозольных частиц, частиц/дм
3
Диапазон измерений счётной концентрации аэрозольных частиц, частиц/дм
3
Пределы допускаемой относительной погрешности измерений счётной
концентрации аэрозольных частиц, %
±20
Значение
2
2,83±0,14
Таблица 4 – Основные технические характеристики
Наименование характеристики
1
Номинальный объёмный расход пробы, дм
3
/мин
Параметры электрического питания:
-
от сети Ethernet (Power over Ethernet)
-
от сети постоянного тока:
-
напряжение сети, В
-
сила тока, А, не менее
Потребляемая мощность, В
×
А, не более
12
0,5
12
Пломба

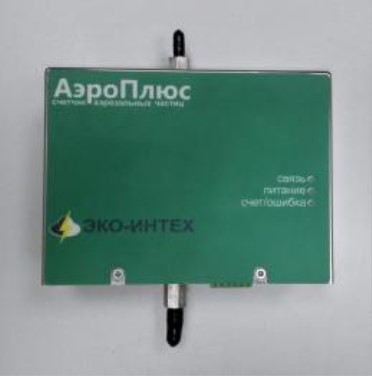

Рисунок 1 – Общий вид счётчиков
Место нанесения
знака поверки
Лист № 3
Всего листов 4
2
135
65
145
1,0
Продолжение таблицы 4
1
Габаритные размеры, мм, не более
-
высота
-
ширина
-
длина
Масса, кг, не более
Условия эксплуатации:
-
температура окружающего воздуха, ºС
-
относительная влажность окружающего воздуха, %, не более
-
атмосферное давление, кПа
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
от +10 до +40
95
от 84 до 106,7
10
18000
Знак утверждения типа
наносится на корпус счётчика с помощью наклейки и титульный лист руководства по
эксплуатации методом компьютерной графики.
Комплектность средства измерений
Таблица 5 – Комплектность счётчиков
НаименованиеОбозначениеКол-во
Счётчик аэрозольных частиц АэроПлюс
1)
АэроПлюс 01XX-Y-В 1 шт.
ТУ 26.51.53-001-40001819-
2018
Комплект принадлежностей
2)
-1 комп.
Комплект эксплуатационной документации
2)
-1 комп.
Методика поверки «ГСИ. Счётчики аэрозольных частиц
АэроПлюс. Методика поверки»МП 242-2352-20191 экз.
Методика поверки «Преобразователи измерительные
влажности и температуры ДВ2. Методика поверки»
2)
ЦАРЯ.2553.004 МП1 экз.
1)
Счётчики могут поставляться в комплекте с дополнительными устройствами.
2)
Комплекты принадлежностей и документации согласовываются при заказе.
Поверка
осуществляется по методике поверки МП 242-2352-2019 «ГСИ. Счётчики аэрозольных частиц
АэроПлюс. Методика поверки», утверждённой ФГУП «ВНИИМ им. Д. И. Менделеева»
23 декабря 2019 г.
Основные средства поверки:
- рабочий эталон единицы счётной концентрации аэрозольных частиц с относительной
погрешностью не более ±10 % в соответствии с ГОСТ 8.606-2012 «ГСИ. Государственная
поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и
порошкообразных материалов».
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых счётчиков с требуемой точностью.
Знак поверки наносится на корпус счётчика (рисунок 1) и (или) на свидетельство о
поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к счётчикам
аэрозольных частиц АэроПлюс
ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений
дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»
ТУ 26.51.53-001-40001819-2018 «Счётчики аэрозольных частиц АэроПлюс. Технические
условия»
Изготовитель
Общество с ограниченной ответственностью Научно-производственное отделение
«ЭКО-ИНТЕХ» (ООО НПО «ЭКО-ИНТЕХ»)
ИНН 7724295200
Адрес: 115230, г. Москва, Каширское ш., д. 13, корп. 1
Телефон/факс: +7 (495) 925-88-76
Web-сайт:
E-mail:
научно-
области
Испытательный центр
Федеральныегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
